汽车离合器总成结构三维数模

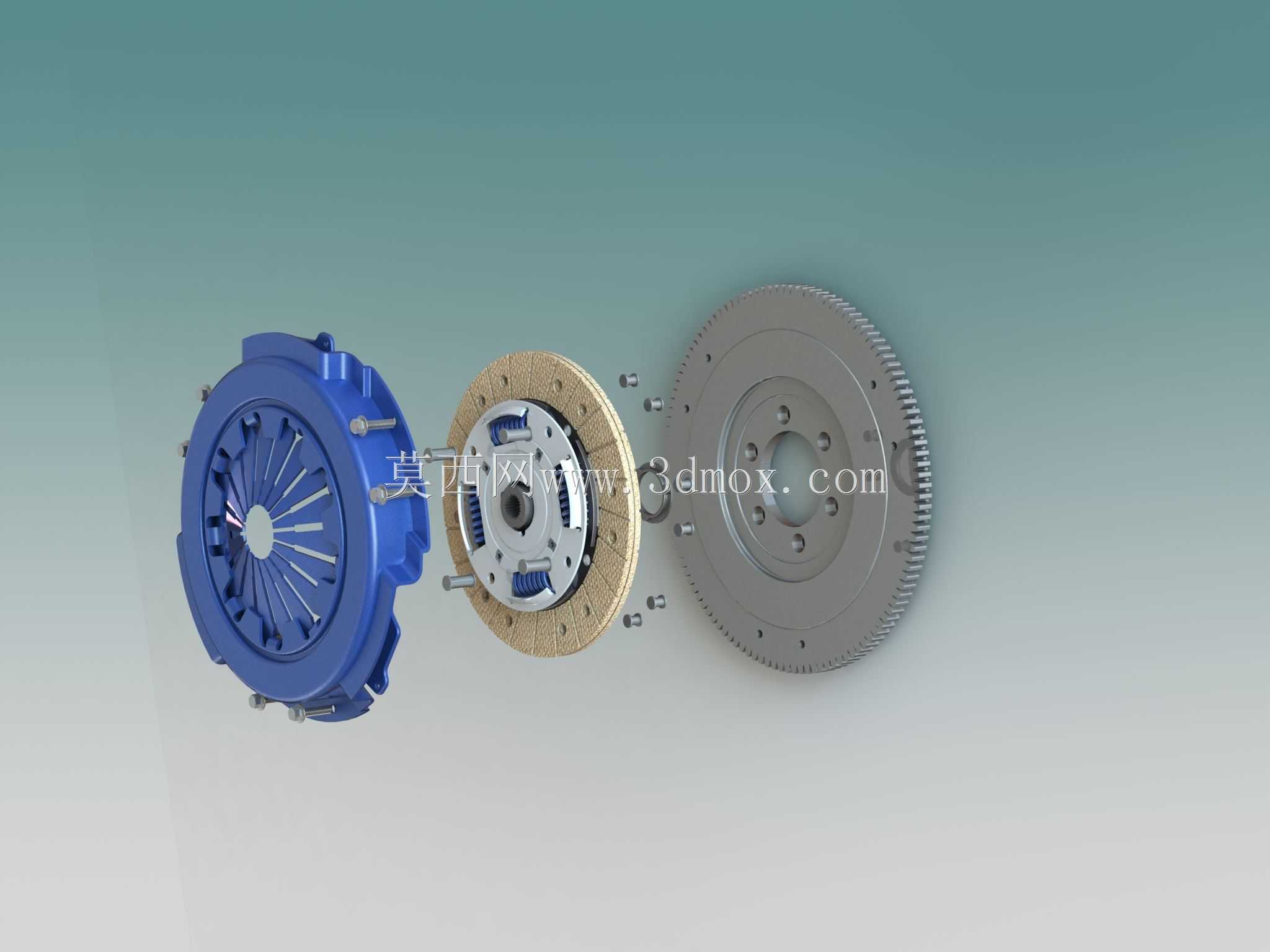

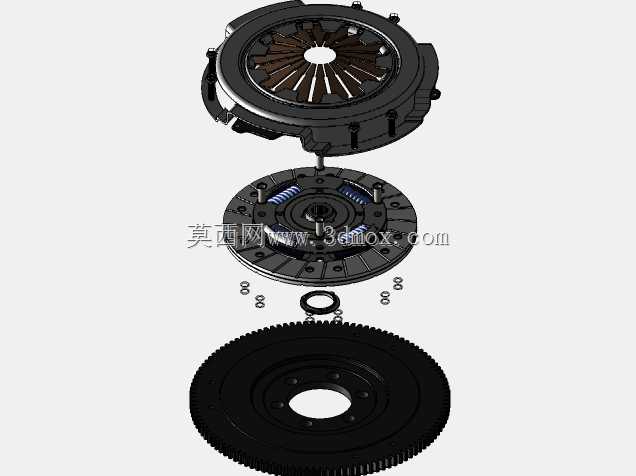

　　这套离合器总成结构，是手动挡车辆传动系统里的核心衔接部件，拆解状态的数模完整还原了压盘总成、从动盘总成、飞轮三个核心模块的装配关系，能直接用于传动系统匹配校核、离合器结构教学、零部件逆向开发参考。从实际装车场景来看，这套结构适配横置前驱手动变速箱的动力衔接需求，安装边界完全匹配主流乘用车发动机曲轴输出端的法兰接口，飞轮端的定位销孔、螺栓孔位均按照通用量产规格设计，压盘总成的膜片弹簧指端高度、分离轴承接触行程，也符合常规手动变速箱分离机构的运动行程范围，不需要额外做结构改动就能适配多数1.6-2.0L排量的乘用车动力布局。

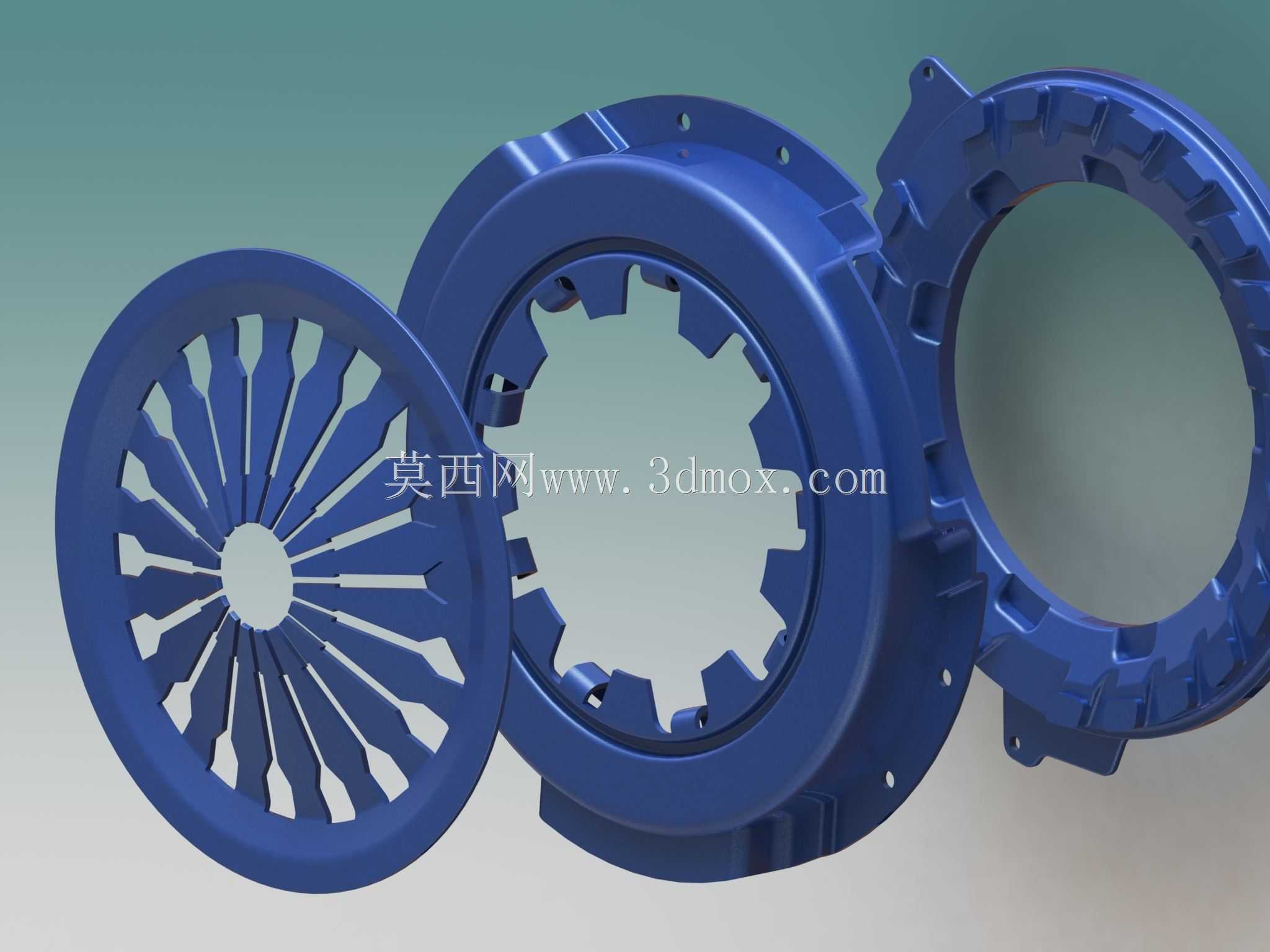

　　从功能特性上看，压盘总成采用膜片弹簧作为压紧元件，相比传统螺旋弹簧结构，轴向尺寸更紧凑，压紧力分布更均匀，高速旋转时弹簧压紧力衰减幅度更小，能适配更高的发动机转速区间。数模里还原了压盘壳体上的传动片结构，三组均布的传动片既可以传递压盘的扭矩输出，又能保证压盘在分离、结合过程中沿轴向平顺移动，不会出现卡滞、偏磨的问题。从动盘部分带扭转减震弹簧结构，数模里清晰呈现了减震弹簧的布置角度、预压缩量，还有阻尼片的夹层结构，这套结构可以有效过滤发动机输出的扭转振动，降低传动系统的共振噪音，避免变速箱齿轮在急加速、急减速时出现冲击打齿的问题。飞轮部分采用带齿圈的一体式结构，齿圈的模数、齿数按照启动电机的驱动齿轮规格匹配，飞轮端面的摩擦面平面度、粗糙度要求都在数模的工艺基准里做了标注，同时飞轮上的信号齿圈结构也预留了曲轴位置传感器的安装间隙，能适配主流的电喷发动机信号采集需求。

　　做这套数模的结构设计时，首先考虑的是分离行程的匹配：膜片弹簧的分离指端在自由状态、压紧状态、完全分离状态的形变量都做了运动仿真校核，保证分离轴承推动膜片弹簧时，压盘的升程足够让从动盘完全脱离飞轮摩擦面，不会出现分离不彻底、挂挡打齿的问题，同时也不会因为分离行程过大导致膜片弹簧出现塑性变形。其次是散热结构的考量，压盘壳体上的通风槽、从动盘摩擦片上的排屑沟槽都做了还原，车辆频繁起步、半联动时摩擦产生的热量，可以通过这些通风结构快速散出，避免摩擦片因为高温出现烧蚀、摩擦系数快速衰减的问题。另外在安装边界上，压盘总成的固定螺栓孔分布圆直径、从动盘的花键孔规格、飞轮与曲轴连接的螺栓孔深度，都严格按照量产车的通用尺寸设计，装配时不需要额外做转接法兰，直接就能和发动机曲轴、变速箱输入轴完成对接。

　　从零部件的细节设计来看，从动盘的摩擦片采用铆钉与从动盘钢片连接，铆钉的沉头深度预留了足够的摩擦片磨损余量，当摩擦片磨损到极限位置时铆钉才会接触压盘与飞轮的摩擦面，给驾驶员留出足够的更换预警空间。压盘的摩擦面厚度也做了磨损余量设计，正常使用周期内即使出现轻微的磨损、烧蚀，也可以通过车削摩擦面的方式重复使用，不需要直接更换总成。飞轮的动平衡校准标记在数模里也做了保留，装配时按照标记对位安装，就能保证整个离合器总成的动平衡量满足高速旋转的要求，避免车辆怠速、高速行驶时出现传动系统抖动的问题。

　　这套结构的数模把所有零部件的配合间隙都做了精准还原，比如从动盘花键与变速箱输入轴花键的侧隙、分离轴承与膜片弹簧指端的自由间隙、压盘传动片的预紧量，这些参数都是实际装车过程中需要严格控制的装配指标，数模里的间隙值完全参考量产成熟车型的装配公差设定，不管是做结构教学演示，还是做新车型传动系统的匹配选型，都能直接参考这些参数做校核计算，不需要从零开始做公差匹配。
