不锈钢四通内丝外丝组合分流接头结构

　　这类多通分流接头在民用供水、小型液压回路、气动控制管路、食品级流体输送线里都有广泛应用，核心作用是在单路流体输入的节点上，实现多路介质的分流输出，或是将多路介质汇流到单一主管路中，相比通过多个弯头、三通拼接实现的分流结构，一体成型的四通式分流接头能减少至少三个管路连接节点，大幅降低管路系统的泄漏风险，同时缩减管路安装占用的空间，在布局紧凑的设备内部走管场景中优势十分明显。

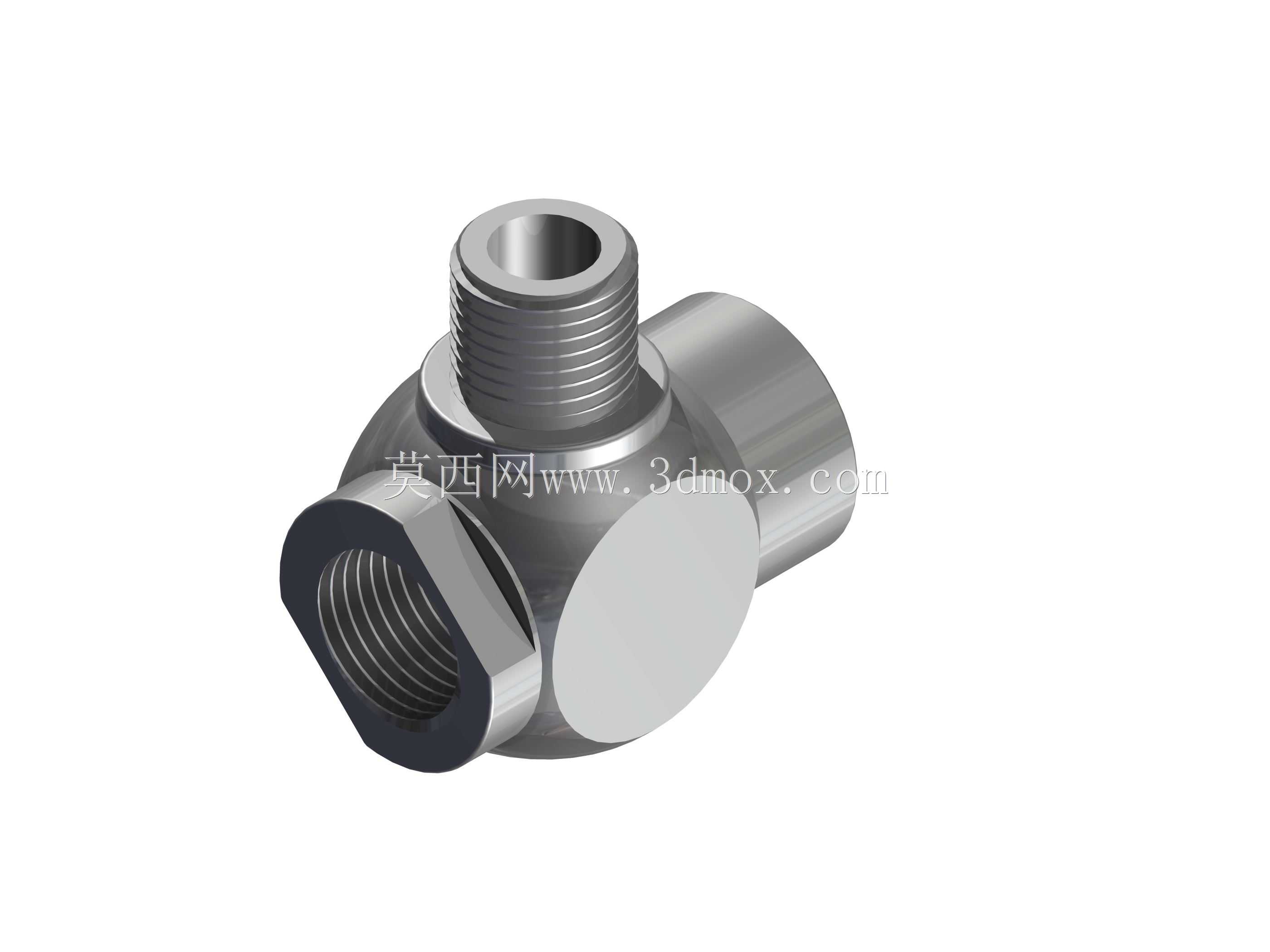

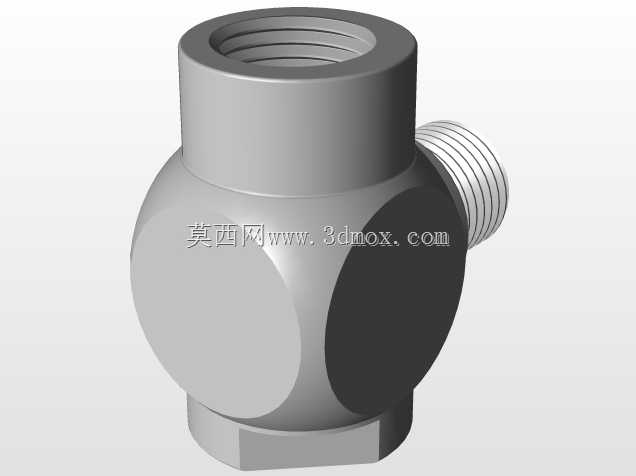

　　从结构设计来看，该接头采用一体锻压成型的不锈钢基体，三个接口分别设置了不同的连接形式：顶部接口采用外螺纹设计，适配带内螺纹的管路或阀件直接旋接，两个侧方接口采用内螺纹设计，可直接对接外螺纹的硬管或软管接头，剩余的一个封堵端是加工过程中预留的工艺基准面，在实际应用中如果需要拓展接口数量，也可以通过二次加工在该端面开设螺纹孔，拓展为五通分流结构。接头内部的流道采用圆弧过渡设计，没有直角拐角，流体经过分流节点时的局部阻力系数比直角流道降低40%以上，能有效减少介质输送过程中的压力损失，同时避免流道死角残留介质，在输送洁净流体或是有卫生要求的介质时，不会出现介质滞留变质的问题。

　　设计这类分流接头时，首先要根据应用场景的额定工作压力确定基体壁厚，常规1.6MPa工作压力下，不锈钢基体的壁厚不低于2.5mm，螺纹加工精度要符合普通管螺纹的公差要求，外螺纹的大径、中径公差控制在6g级，内螺纹的小径、中径公差控制在6H级，保证和标准管路配件连接时的配合紧密度，不需要额外生料带辅助密封就能实现无泄漏连接。接头的外部棱角全部做了R0.5以上的圆角处理，一方面是避免安装过程中锐边划伤操作人员，另一方面也能减少锻造成型后的应力集中点，提升接头在压力波动工况下的抗疲劳寿命。

　　安装边界方面，这类接头的外接接口中心距控制在同管径接头的1.2倍左右，安装时相邻接口的管路扳手操作空间预留不小于20mm，避免安装时相邻管路互相干涉。顶部外螺纹接口的轴向长度预留足够的螺纹旋合量，常规DN10规格的外螺纹有效旋合长度不小于12mm，保证连接后的抗拉拔强度满足管路压力冲击的要求。两个侧向内螺纹接口的同轴度公差控制在0.1mm以内，避免对接管路时出现别劲的情况，长期受力导致螺纹开裂泄漏。接头的密封端面全部做了精车处理，表面粗糙度达到Ra1.6，当采用端面密封的连接形式时，不需要额外加工密封槽，配合紫铜垫片或者PTFE垫片就能实现可靠密封。

　　在实际选型应用中，需要根据输送介质的特性选择对应的不锈钢材质，普通水、气介质采用304不锈钢即可满足耐腐蚀要求，如果是输送酸碱类腐蚀性介质，则需要更换为316L材质的基体，同时调整螺纹连接处的密封件材质，避免介质腐蚀密封件导致泄漏。这类分流接头的流道通径和接口管径保持一致，不会出现缩径的情况，保证分流后的各路流量满足设计要求，当需要对某一路分流进行流量控制时，可以直接在对应接口上加装针型阀，不需要额外加装转接头，进一步简化管路结构。
