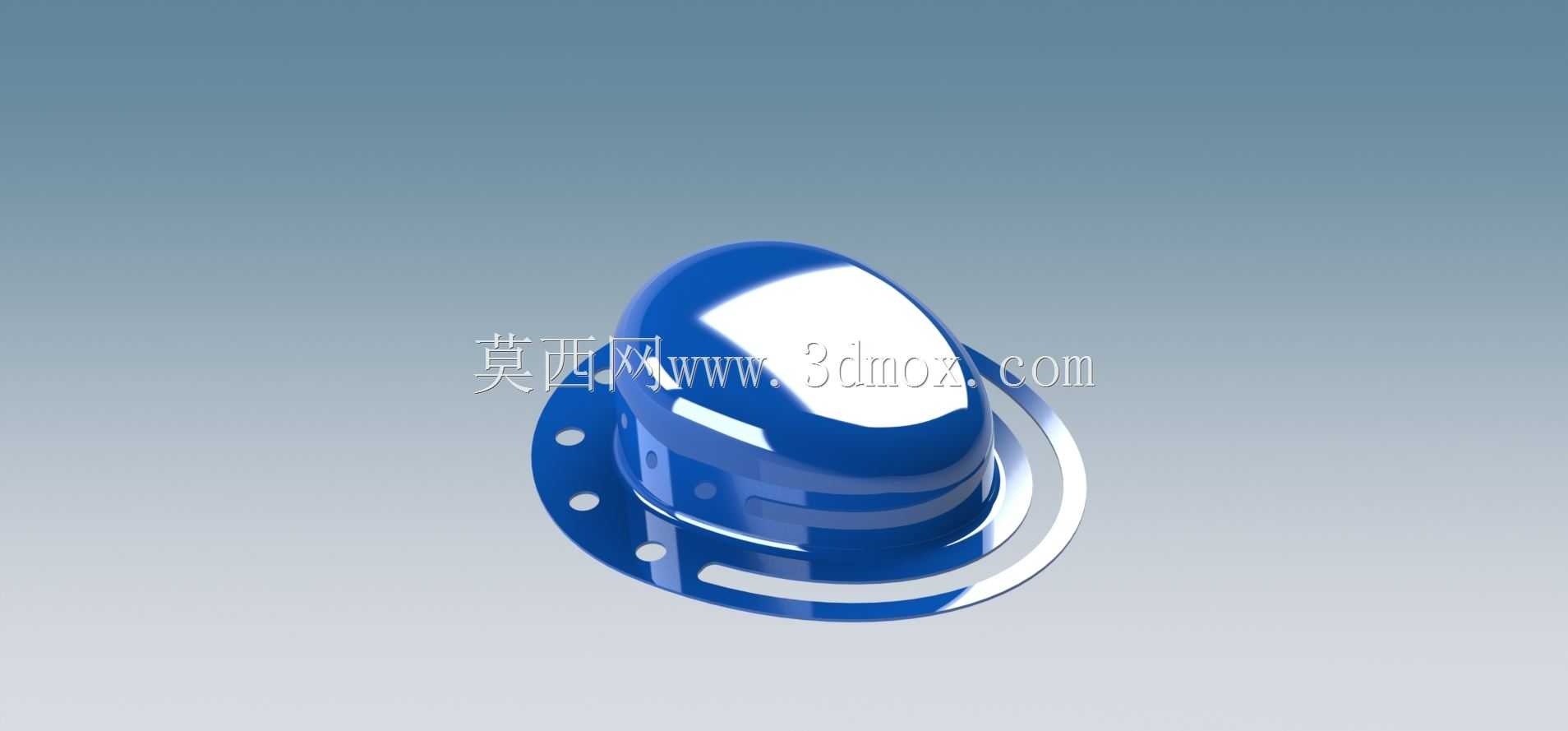

面圆角曲线轨道法兰连接组件

　　该构件属于带法兰安装基座的曲面导向类组件，核心应用场景集中在需要平滑过渡导向、小载荷流体或颗粒物导流、精密设备曲面定位的工位中，常见于小型实验设备的流体通路转接、自动化检测设备的工件导向滑道、轻工包装机械的物料转向导槽等场景，可替代传统直角转接结构带来的物料卡顿、流体阻力过大、应力集中开裂等问题。从实际使用维度看，该组件的法兰基座承担整体安装固定功能，法兰盘上均匀分布的通孔适配常规内六角圆柱头螺钉，安装时可直接贴合设备安装面完成锁紧，不需要额外加工适配沉台，安装边界控制在法兰盘外径范围内，不会占用周边多余安装空间，适合在设备内部紧凑布局的工位使用。上部的曲面罩体与环形轨道采用一体化曲面成型设计，面圆角过渡区域全程保持曲率连续，

　　不存在尖锐折角，当作为物料导向通道使用时，物料沿曲面滑动过程中不会出现卡滞点，曲面的切线方向可根据对接工位的位置做角度适配，配合混合建模的曲率约束，可实现与相邻对接构件的无缝衔接，避免出现衔接台阶刮擦物料表面的问题。设计过程中优先考虑了曲面的受力均匀性，罩体与法兰基座的衔接处采用渐变壁厚设计，从法兰位置的较厚壁厚逐步过渡到罩体顶部的薄壁结构，既保证了安装位置的结构强度，避免螺钉锁紧时出现基座开裂，又控制了整体构件的重量，降低设备运行时的额外负载。环形轨道的槽宽尺寸经过适配性校核，可匹配常规直径的导向销或小型输送滚轮，轨道侧面与底面同样采用圆角过渡，减少滚轮或导向销运动过程中的磨损，延长构件的实际使用寿命。在建模逻辑上，

　　该构件没有采用传统的拉伸切除拼接方式，而是以复合曲线作为核心引导线，通过多截面曲面混合生成整体轮廓，再对面与面的衔接处做C2连续的圆角处理，全程保证曲面的光顺度，避免后续数控加工时出现刀路顿挫，也能减少注塑或3D打印成型时的应力集中问题。从安装适配角度看，法兰盘的安装孔采用等角度分布设计，可支持多方向旋转安装，不需要调整构件本身的建模参数，仅通过旋转安装角度即可适配不同方向的轨道对接需求，降低了同系列设备改型时的重复建模工作量。曲面部分的外轮廓做了拔模角度处理，若采用注塑工艺生产，可直接顺利脱模，不需要额外做侧抽芯结构，能有效降低模具加工成本；若采用金属机加工方式生产，光顺的曲面也可减少五轴加工的刀路转折次数，缩短加工周期。

　　实际工况测试中，该类曲面轨道构件相比传统直角拼接的轨道，物料通过时的阻力可降低四成左右，导向销在轨道内运行的噪音也有明显下降，适合在对运行噪音有要求的实验类、办公类小型设备中使用。构件的整体高度控制在常规安装空间允许范围内，顶部曲面的最高点不会超出周边防护构件的安装高度，不需要额外做避让设计，在设备整体布局时可直接按安装面坐标定位，减少布局调整的工作量。
