紧凑型概念翅片管式换热装置结构设计

　　在化工、暖通、能源回收、动力配套等多个工业场景里，换热环节的效率直接决定整套系统的能耗水平与运行稳定性，翅片管结构作为气-液换热场景下的经典强化传热方案，一直是换热设备结构优化的核心方向。这款概念翅片管换热结构，针对常规光管换热设备气侧换热系数偏低、设备体积冗余的痛点做了定向优化，核心思路是通过扩展气侧换热面积，平衡两侧换热能力的差值，让整体换热效率得到提升。

　　从实际应用场景来看，这类结构可适配多种工况：在工业余热回收系统中，可作为烟气余热回收的核心换热单元，将高温烟气携带的热量传递给循环水或导热介质，降低排烟温度的同时回收可利用热能；在暖通空调系统中，可作为空气处理机组的表冷器或加热器，完成空气与冷媒/热媒之间的热量交换，实现送风温度的精准调控；在压缩机、内燃机等动力设备的冷却系统中，也可作为润滑油冷却或增压空气冷却的核心组件，保障动力单元在适宜的温度区间运行。

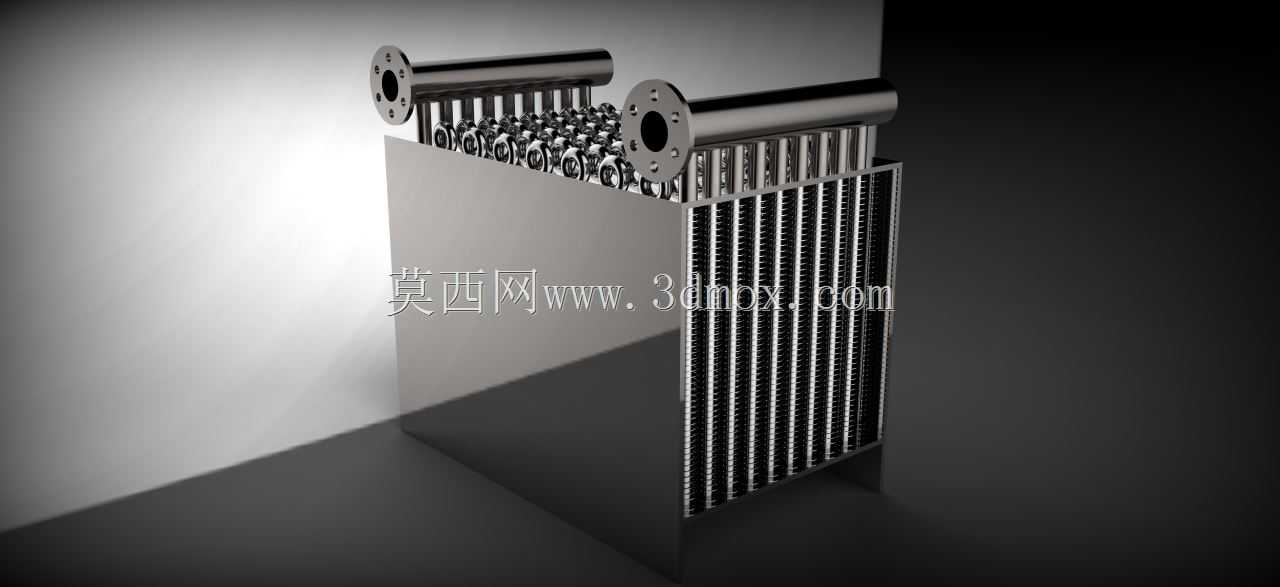

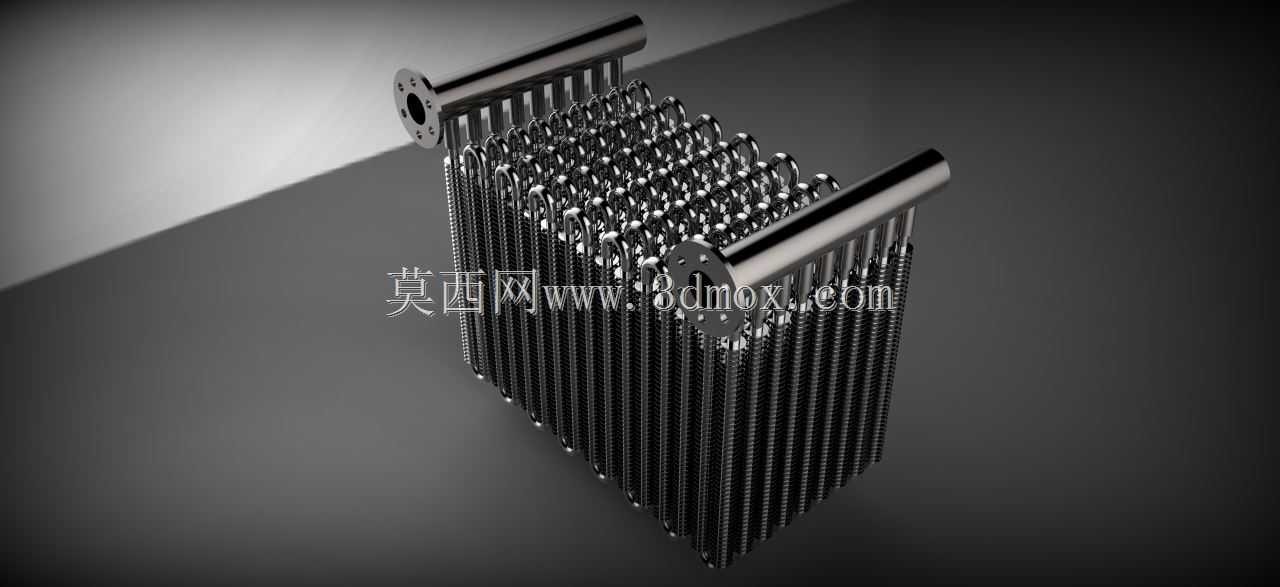

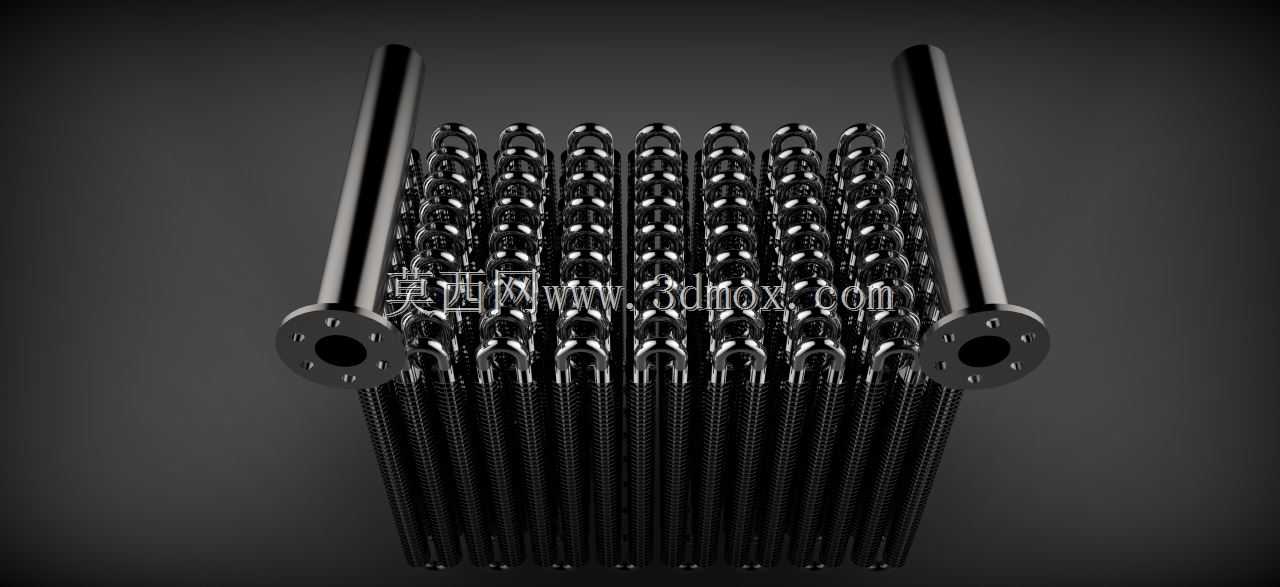

　　结构设计上，这款换热装置采用上下集管搭配垂直翅片管束的布局，两端的圆形法兰接口作为介质进出的连接端，可直接与工艺管线通过法兰紧固对接，安装时无需额外做转接结构，适配常规工业管线的安装标准。管束部分采用等间距排布的基管，每根基管外壁都集成了连续的薄型翅片，翅片与基管采用紧密贴合的工艺处理，尽可能降低接触热阻，避免翅片与基管之间出现空气间隙影响传热效率。和常规绕片式翅片管不同，这款概念结构的翅片采用整体式排布，相邻基管的翅片之间预留了均匀的气流通道，既保证气流能够均匀冲刷每一片翅片表面，减少流动死区，也能控制气侧的流动阻力在合理区间，避免引风机或送风机的功耗过度提升。

　　安装边界方面，整体结构采用长方体核心换热区加两端伸出集管的布局，核心换热区的长宽高比例经过优化，在保证换热面积满足设计要求的前提下，尽可能压缩设备的横向占用空间，适配安装空间受限的技改项目场景。集管伸出核心换热区的长度经过核算，预留了足够的法兰安装操作空间，现场施工时可以顺利完成螺栓紧固与密封垫片的更换，无需额外预留过多的侧向操作空间。设备的支撑结构可直接依托核心换热区的侧边框架制作，安装时可根据现场管线走向选择卧式或立式安装，两种安装姿态下都能保证管侧介质的流动顺畅，不会出现气塞或液阻的问题。

　　功能特性层面，这款结构的翅片采用平直翅片形式，相较于波纹翅片或开缝翅片，虽然单面积换热系数略低，但流动阻力更小，更适合含尘量较高的烟气换热场景，长期运行时积灰风险更低，日常维护只需采用压缩空气吹扫即可完成表面清灰，维护成本更低。管侧采用单流程设计，介质从一端法兰进入后，通过上集管均匀分配到每一根垂直翅片管内，向下流动过程中通过管壁与翅片和外侧气流完成热量交换，最终汇入下集管从另一端法兰流出，这种流道设计可以保证每根换热管内的介质流量分配均匀，不会出现部分管路流量过低导致的局部温度异常问题。

　　设计过程中，针对翅片间距做了多轮校核：如果翅片间距过小，气侧阻力会大幅上升，同时在高湿工况下容易出现冷凝水搭桥堵塞流道的问题；如果翅片间距过大，则无法达到扩展换热面积的预期效果，最终选定的间距参数兼顾了换热效率、流动阻力与抗堵塞能力，适配多数常规工业换热工况。基管的壁厚选取也兼顾了耐压能力与导热效率，既可以承受常规中低压工况下的介质压力，也不会因为管壁过厚导致导热热阻过度增加。两端的法兰密封面采用突面结构，适配常规的非金属垫片密封，在额定压力温度范围内可以保证长期运行无泄漏。
