卧式壳管式换热装置三维结构设计

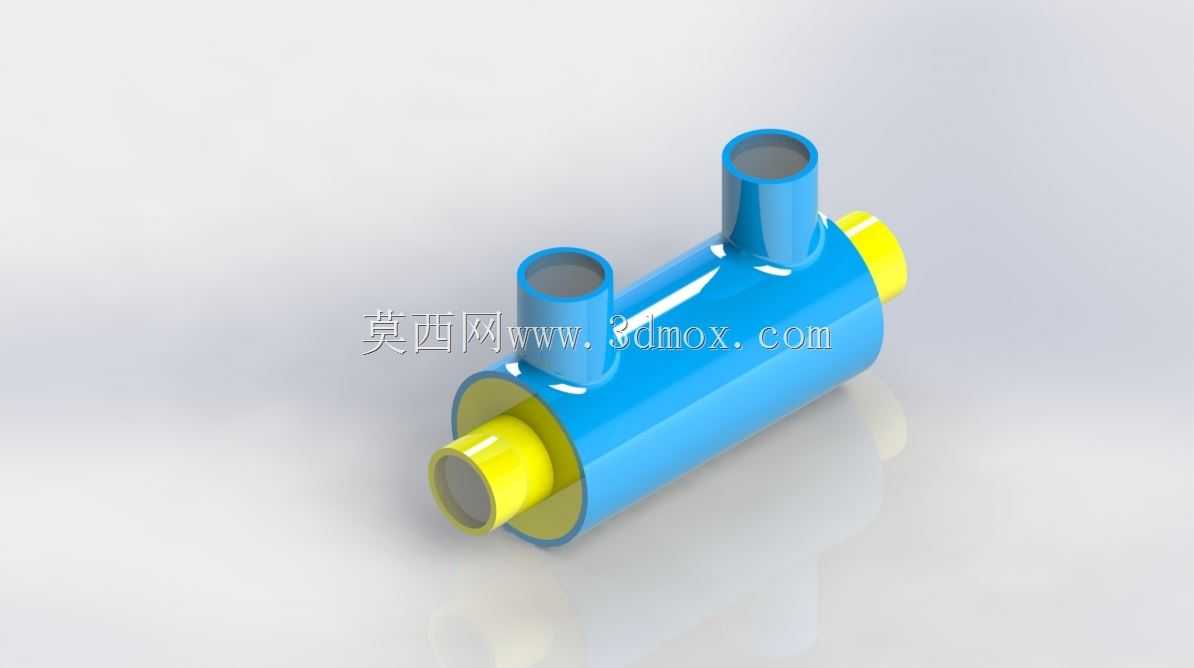

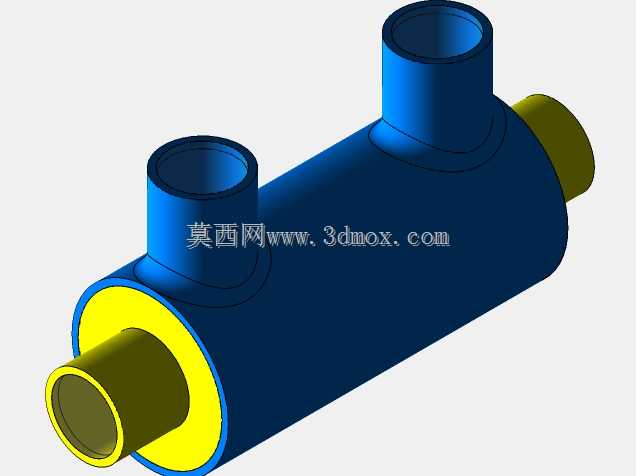

　　这款卧式壳管式换热结构的建模过程，最先需要明确的是不同工况下的流体通路逻辑，壳程走需被加热或冷却的主流体，管程走换热介质，两个垂直向上的接口对应壳程的流体进出，两端同轴的黄色接口则是管程的介质通路，建模时特意将管程接口做了突出的色标区分，避免现场安装时接错管路引发换热效率骤降的问题。从实际应用场景来看，这类结构广泛适配暖通空调系统的水-水换热、化工生产流程中的液-液换热、小型动力单元的润滑油冷却等场景，相比板式换热器，它对流体洁净度的容忍度更高，不容易因为流体中的杂质堵塞流道，后期维护时只需要拆开端盖就可以清理管程内壁的结垢，不需要整体拆解设备。做结构设计的时候，筒体的壁厚选取是按照常用的1.0MPa工作压力来核算的，

　　选用常规无缝钢管的规格做壳体基础，两个垂直向上的接管位置特意避开了筒体两端的管板固定区域，距离端盖的预留长度足够安装法兰紧固件，不会出现扳手操作空间不足的问题。管程的折流板间距按照壳体直径的0.4倍设置，既可以保证壳程流体的湍流程度，提升整体换热系数，又不会因为折流板过密导致壳程阻力过大，增加循环泵的输出功耗。外形尺寸上，整体长度控制在适配常规DN100管径的安装空间，筒体直径按照换热面积0.5㎡的需求核算，两个上接口的中心距预留了足够的管道安装间距，不会出现管道保温层互相干涉的情况，安装时只需要做水平找平，四个方向的接口都预留了法兰连接的余量，不需要现场额外焊接调整接口角度。建模过程中特意做了内外流道的布尔运算校验，

　　确保壳程和管程的腔体完全隔离，没有出现建模时的贯通错误，管板和换热管的连接位置做了贴合面的公差预留，实际生产时可以采用胀接加焊接的工艺，避免运行过程中出现两种流体串腔的问题。两端的端盖结构做了简化的快拆设计，没有采用复杂的螺栓排布，而是用均匀分布的螺栓孔位，保证密封压力均匀的同时，减少拆装时的螺栓拆卸数量，日常维护清理的效率更高。考虑到实际运行时的热胀冷缩问题，壳体的长度方向预留了膨胀补偿的余量，其中一端的管板采用浮动式结构的设计逻辑，建模时保留了浮动端的移动间隙，避免不同温度下两种材质的热膨胀量差异导致的焊缝拉裂问题。流体进出口的位置做了导流结构的简化处理，壳程入口处没有直接正对换热管管束，

　　避免高速流体长期冲刷同一位置的换热管导致管壁磨损穿孔，延长设备的实际使用寿命。从安装边界来看，设备的重心落在筒体轴线位置，配套的支架只需要在筒体下方做两个支撑点就可以满足承重需求，不需要额外做侧向的固定结构，水平安装时的倾斜角度不超过5度就不会影响内部的流体分布，不会出现局部气堵导致换热面积浪费的问题。建模时所有的接口尺寸都匹配国标管路法兰的标准规格，不需要额外做转接头就可以和现场的常规工业管路对接，减少现场安装的配件成本。
