手动凸轮式操作夹钳工装结构设计

　　在中小批量零部件的机加工序、装配工位、检验工位中，手动夹紧类工装的应用占比始终不低，这类工装不需要外接气源、电源，依靠纯机械结构实现工件的快速夹紧与松开，对车间场地配套条件要求极低，哪怕是临时搭建的返修工位、野外作业的维修站点，都能直接投入使用，凸轮操作夹钳就是这类工装里非常典型的一款结构。从实际使用场景来看，这类夹钳常被布置在钻床工作台的侧边、装配流水线的工位台面上，或是小型焊接工装的基板上，用来夹持厚度在一定范围内的平板类、轴类、小型异形结构件，替代传统的螺栓压板夹紧方式，能把单工位的装夹时间压缩到一秒以内，大幅降低操作工人的重复劳动强度。

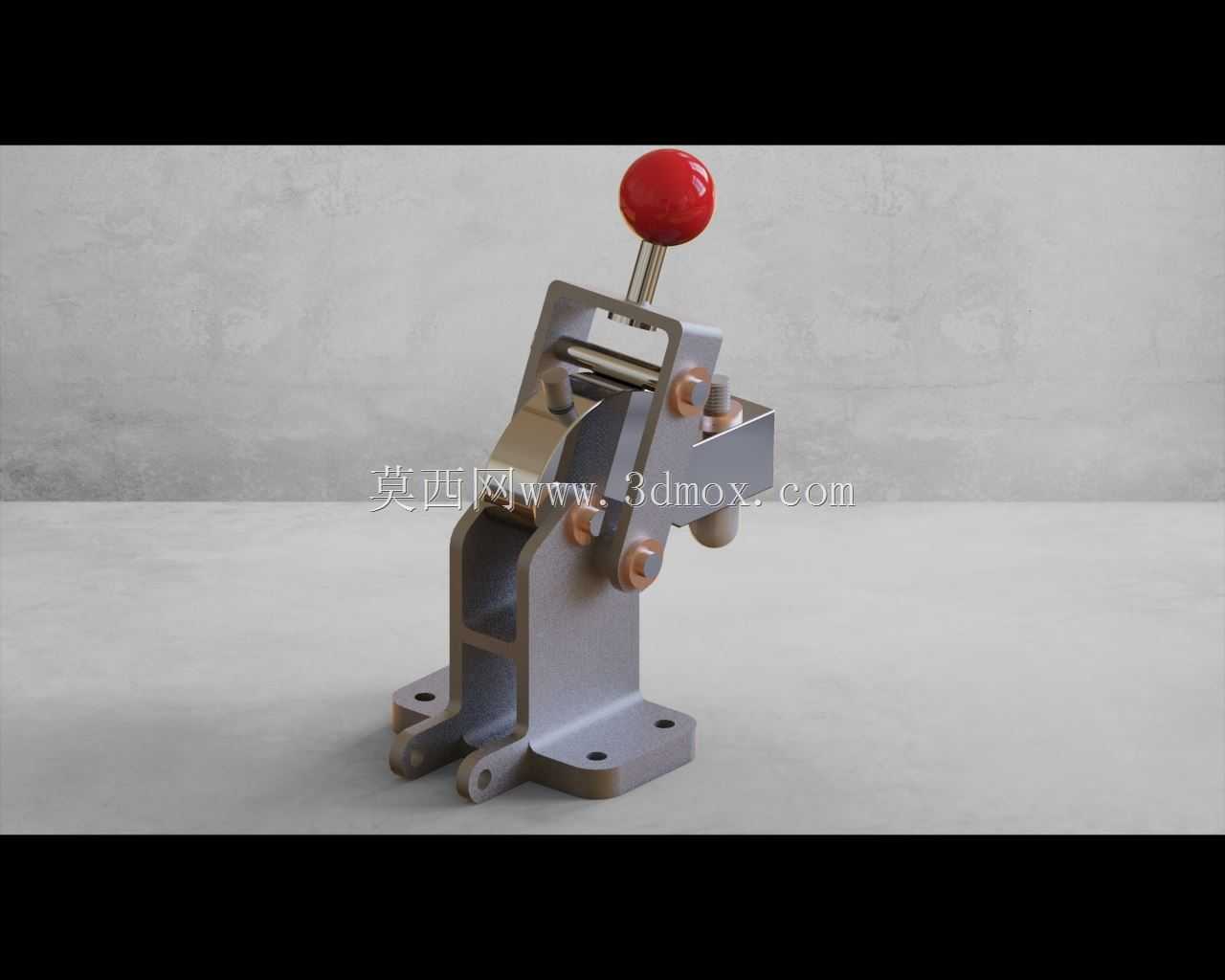

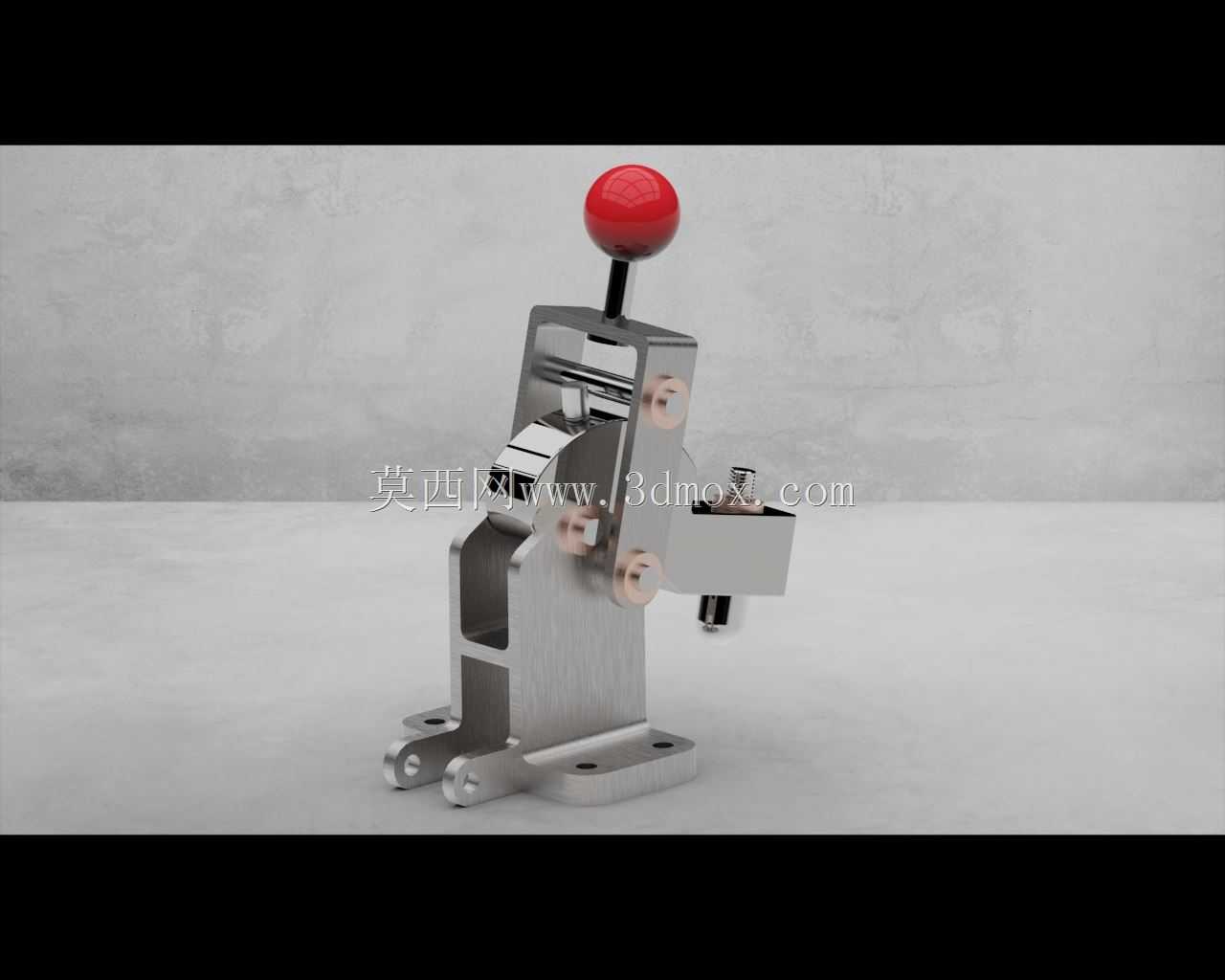

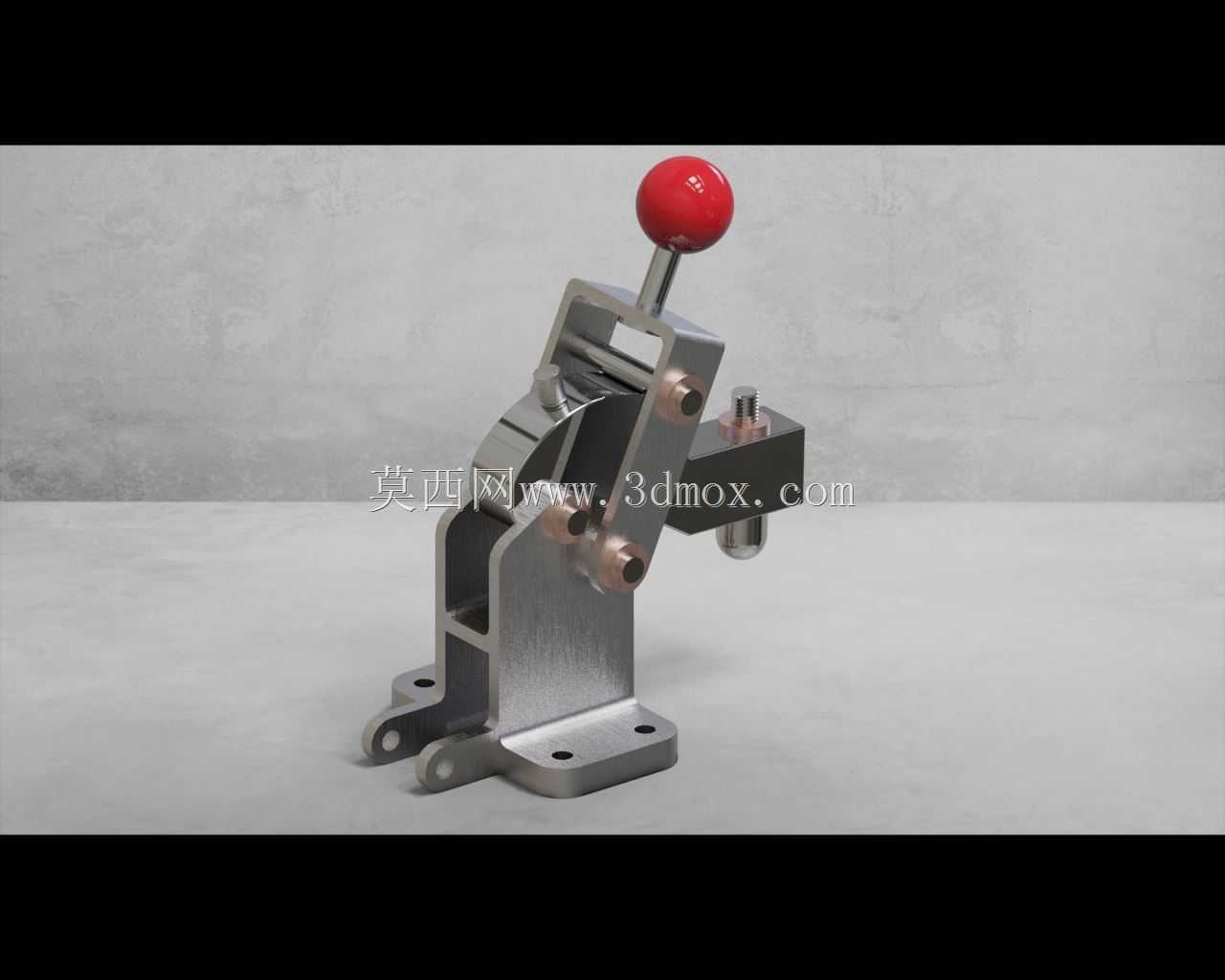

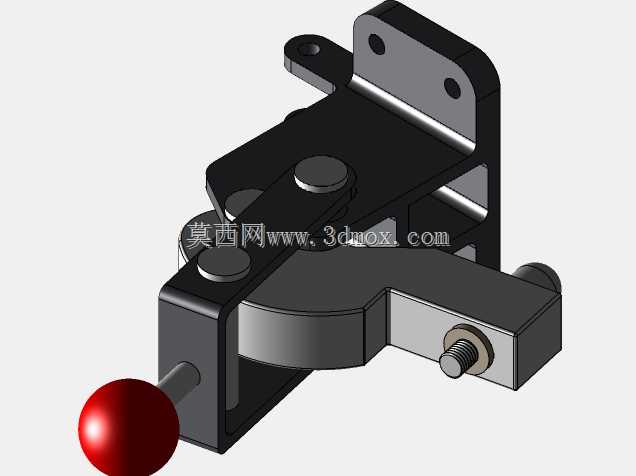

　　这款夹钳的核心驱动采用了偏心凸轮结构，和常见的肘节式夹钳不同，凸轮驱动的夹紧行程调节更直接，操作端的红色球形手柄符合人机工程学设计，握持时手掌能完全贴合球面，扳动过程中手腕不需要做过大角度的偏转，长时间重复操作也不容易产生疲劳。整个夹钳的主体支撑结构采用一体式铣削成型的立式支座，底部带两个平行的安装支脚，支脚上开有贯通的安装孔，安装时可以通过T型螺栓直接固定在带T型槽的工作台上，也可以用内六角螺栓穿过安装孔锁在工装基板的螺纹孔上，安装边界的孔位间距经过标准化设计，能适配市面上多数通用工装平台的孔系规格，不需要额外做转接板就能完成装配。

　　从结构设计的逻辑来看，这款夹钳在做方案时优先考虑了夹紧的自锁可靠性，凸轮的轮廓曲线经过校核，当手柄扳动到夹紧终止位置时，凸轮的偏心升角处于摩擦角范围内，哪怕加工过程中工件受到切削力的振动冲击，夹钳也不会出现自行松脱的情况，不需要额外增加锁止结构。夹紧压头的位置做了可调节设计，压杆端部可以根据被夹持工件的外形更换不同材质的压头，比如夹持精加工面时可以换成尼龙压头避免夹伤工件表面，夹持毛坯件时可以换成带齿纹的钢制压头增大摩擦力，应对不同工况的适配性很强。夹钳的所有铰接转动位置都加装了铜质衬套，长期使用磨损后只需要更换衬套就能恢复原有配合精度，不需要整体更换夹钳主体，后期维护成本很低。

　　实际选型使用时需要注意，这款夹钳的夹紧力输出范围和凸轮的扳动力度直接相关，常规成年人单手扳动手柄的情况下，夹紧力可以满足多数轻负载加工、装配工序的夹持需求，不适合用来夹持大切削量的重型加工工件。夹钳的整体外形高度控制在立式作业的舒适操作区间，安装后手柄的最高位置距离工作台面的高度符合多数操作工人站立作业的手臂抬升范围，不需要弯腰或者抬手过高就能完成夹紧、松开操作。夹钳的侧向伸出压臂长度经过优化，不会在夹紧时和工件的加工路径、装配工具的操作空间产生干涉，在布置多工位工装时，相邻夹钳之间的预留间距也不需要过大，能有效节约工装台的安装空间。

　　从结构细节来看，夹钳的所有外露金属件都做了表面防锈处理，铰接位置的销轴做了淬火硬化处理，耐磨性能足以支撑上万次的重复夹紧操作，长期使用不会出现销轴变形、凸轮轮廓磨损导致的夹紧行程不足问题。夹钳的整体结构没有复杂的异形曲面，除了凸轮轮廓需要数控铣削成型外，其余零件都可以通过普通的铣、钻、磨工序完成加工，加工工艺性很好，工厂如果有自制工装的能力，完全可以参照这个结构自行加工制作，备件采购的成本也很低。在装配调试时，只需要调整凸轮和压杆的初始接触位置，就能适配不同厚度的工件夹持需求，调节过程不需要完全拆解夹钳，只需要松开压杆的锁紧螺母调整伸出长度即可，调试操作非常简便，一线的工装维护人员不需要经过专门培训就能完成调整作业。
