斯特林发动机教学演示结构设计

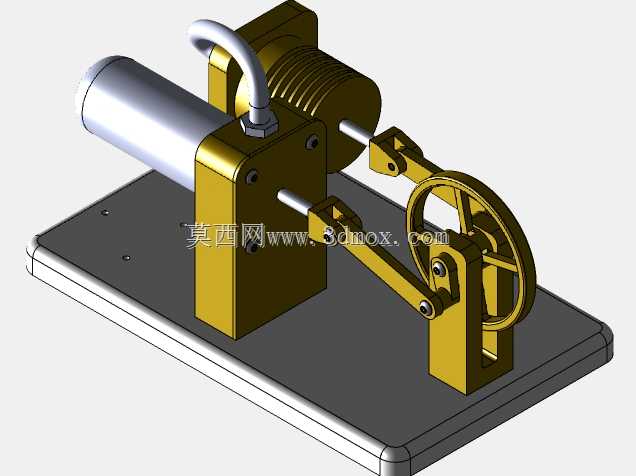

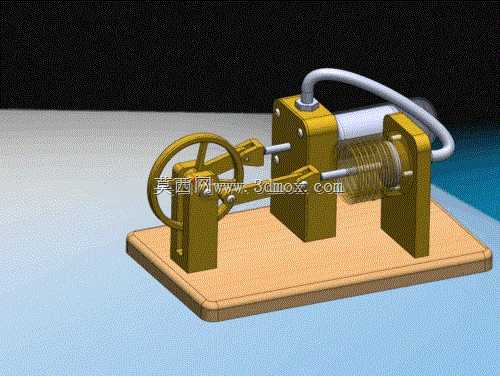

　　这套斯特林发动机结构，常被用于高校热工原理教学演示、科创赛事原型验证以及机械爱好者的动力原理实操场景，区别于内燃机依赖燃料在缸内爆燃做功的逻辑，它依靠封闭腔体内工质的冷热交替膨胀收缩完成动力输出，整个做功过程没有气门开闭的强冲击，运转平顺性更好，也能直观展示外燃机的能量转换逻辑。从结构设计逻辑来看，整套装置采用卧式双支座布局，底部设置一体化木质安装基座，两个立式支撑座通过螺栓紧固在基座上，分别承担动力端与换热端的固定载荷，安装时需要保证两个支撑座的同轴度误差控制在0.05mm以内，避免曲轴运转时出现卡滞。动力端集成了飞轮与曲柄连杆机构，飞轮采用轮辐式结构，外圈做了加厚处理来储存转动惯量，抵消活塞往复运动的死点阻力，

　　保证曲轴可以连续平稳运转；连杆与曲轴、动力活塞的连接位置都采用了间隙配合的销轴结构，预留了合理的活动旷量，避免热胀冷缩导致的运动卡涩。换热端设置了置换活塞与冷却流道，置换活塞在气缸内做往复运动时，会不断将封闭腔体内的工质在冷热端之间推送，冷端依托外露的金属散热片完成热量散逸，热端可通过外部热源加热让工质膨胀，连接冷热端的金属弯管作为工质导流通道，弯折半径做了圆滑过渡，减少工质流动的沿程阻力。实际使用时，热端加热温度达到120摄氏度以上即可驱动飞轮持续运转，整套装置的安装边界控制在200mm×120mm×150mm范围内，不需要额外外接复杂管路，放置在水平台面上即可完成演示。设计过程中针对运动干涉做了全行程校核，曲轴转动全周范围内，

　　连杆、飞轮与支撑座之间都预留了不小于2mm的安全间隙，避免运转过程中出现结构碰撞；气缸与活塞的配合间隙控制在0.02mm到0.03mm之间，既保证工质不会出现过量泄漏，又不会因为配合过紧导致摩擦阻力过大无法启动。这套结构没有复杂的电控元件，所有动力传递都通过纯机械结构完成，拆解后可以清晰展示热功转换的完整流程，也能让学习者直观理解曲柄连杆机构将直线往复运动转换为旋转运动的传动逻辑，对于理解外燃机工作原理、基础机械传动结构有很强的实操参考价值。在做结构优化时，还可以根据使用场景调整飞轮的重量，若是用于课堂快速演示，可适当降低飞轮重量减小启动阻力；若是用于长时间运转展示，可适当增加飞轮重量提升运转平顺性，支撑座与基座的连接位置也可以增加减震垫片，进一步降低运转过程中的振动传递。
