橄榄油浸金枪鱼易拉密封锡罐结构

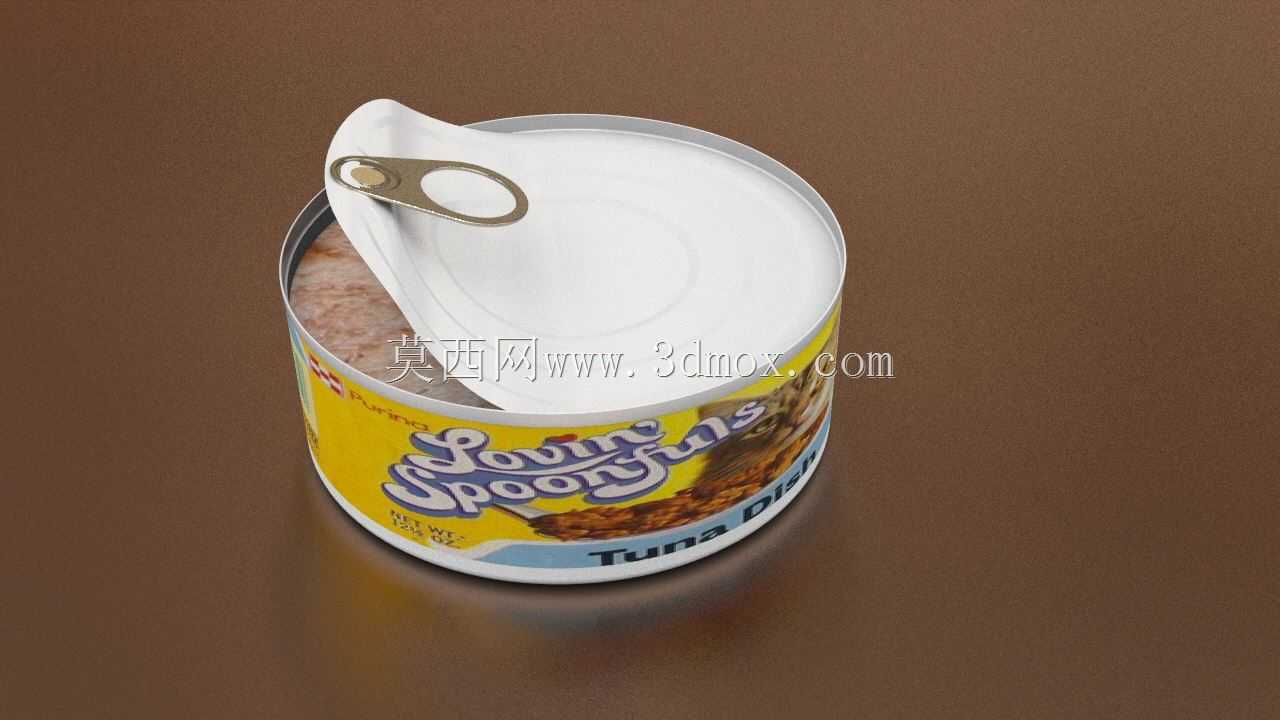

　　日常做食品包装结构建模的时候，这类易拉锡罐是很典型的薄壁金属容器案例，先从实际应用场景说，这类罐体主要用于油浸水产、即食肉类、酱料类食品的密封封装，要满足高温灭菌后的长期密封存储需求，同时适配自动化灌装生产线的上料、充填、卷封、杀菌、贴标全工序流转，终端消费场景还要兼顾单手开启的便利性，不需要额外工具就能完成开罐操作。

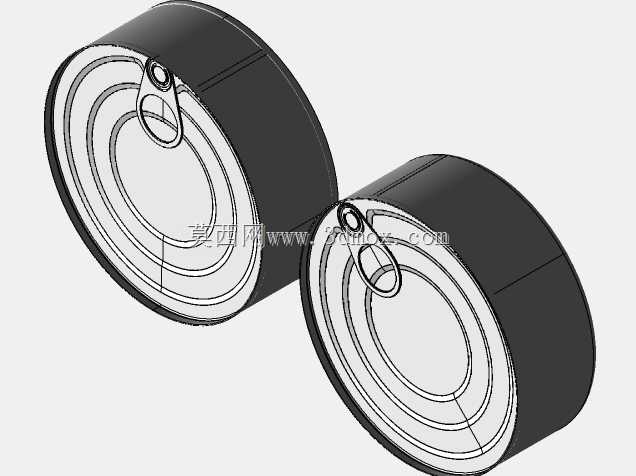

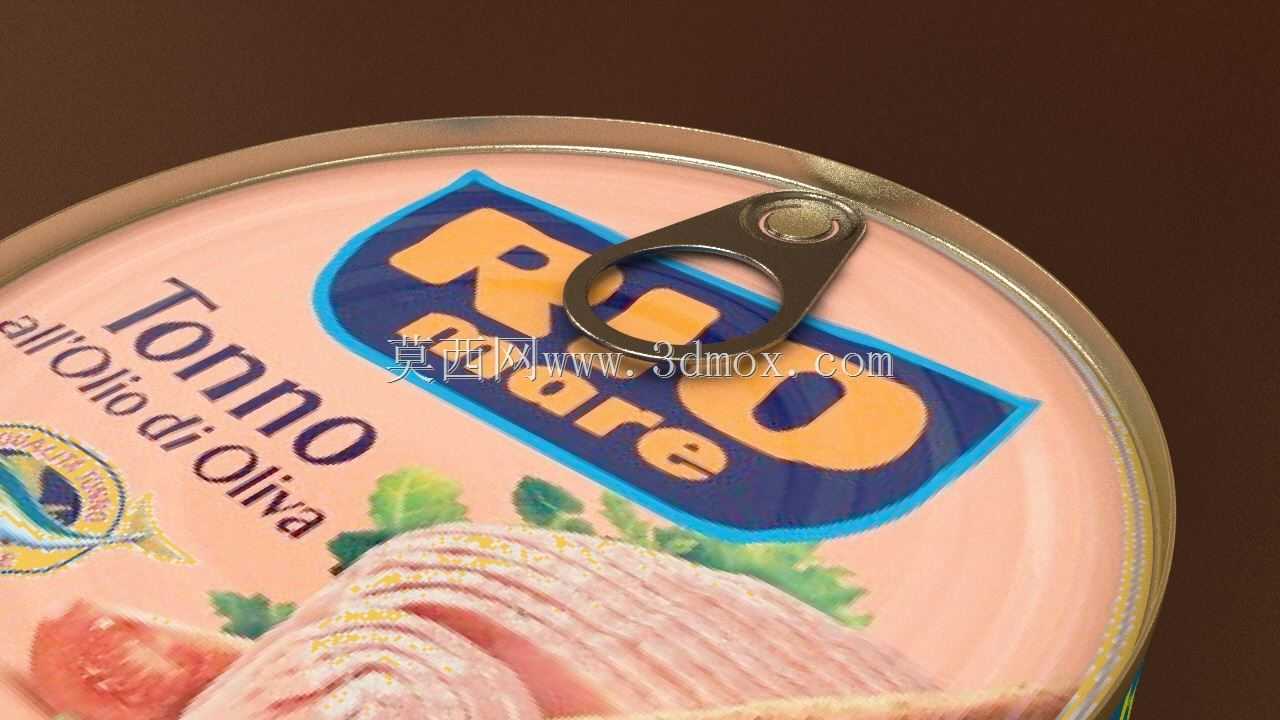

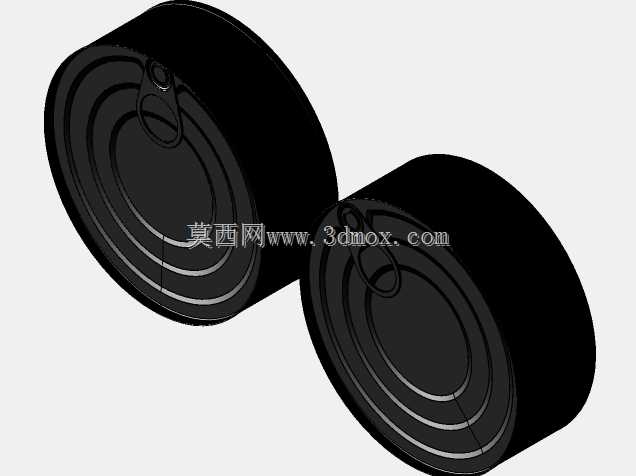

　　从功能特性来看，这款罐体做了两种不同底部结构的适配，一种是常规的向内凹陷的抗压底，另一种是平底结构，分别对应不同的内容物装填需求与堆码要求：凹底结构的抗外压能力更强，适合经过高温高压杀菌工序、罐内冷却后形成负压的产品，在仓储堆码、长途运输过程中不容易出现瘪罐变形；平底结构的放置稳定性更好，适合装填固形物占比高、罐内负压较小的产品，在商超货架陈列时也更平稳，不容易倾倒。罐口的易拉结构是设计的核心部分，拉环与罐盖的刻线深度经过精准控制，既要保证开启时刻线能顺利沿预设轨迹撕裂，不会出现拉环脱落、刻线断裂导致无法开罐的问题，又要保证刻线位置在密封状态下不会出现渗漏，能阻隔外界空气、水分进入罐内，避免内容物氧化变质。

　　设计思路上，首先要确定罐体的卷封结构，罐身与罐盖、罐底的连接采用二重卷边工艺，建模的时候要准确还原卷边的五层咬合结构，也就是罐身材料的两层、罐盖材料的两层、中间密封胶的一层，这个结构直接决定罐体的密封性能，卷边的厚度、埋头度、身钩长度、盖钩长度这些参数都要符合金属罐的行业标准，不然实际生产中会出现卷封不严、漏罐的问题。然后是易拉环的结构，拉环的铆接点位置要避开罐盖的中心标识区域，同时保证开启时的受力角度符合人体工学，手指扣入拉环后向上提拉的力不需要过大，普通成年消费者单手就能完成开启，拉环本身的冲压圆角要做足，避免开启时划伤手指。罐身的缩颈结构也要注意，罐口位置的轻微缩颈既能提升罐盖卷封的配合精度，也能在多个罐体堆叠时起到定位作用，上层罐体的底部可以嵌入下层罐体的罐口缩颈位置，提升堆码的稳定性，减少运输过程中的滑动移位。

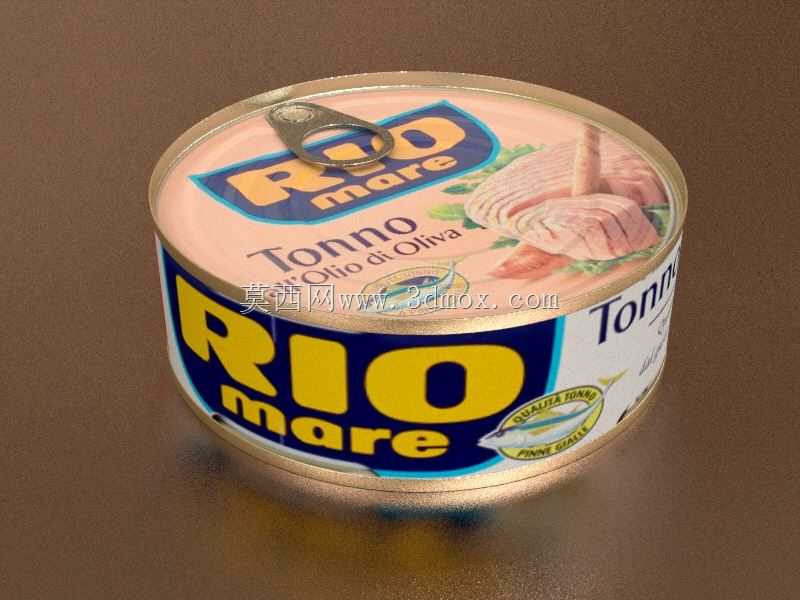

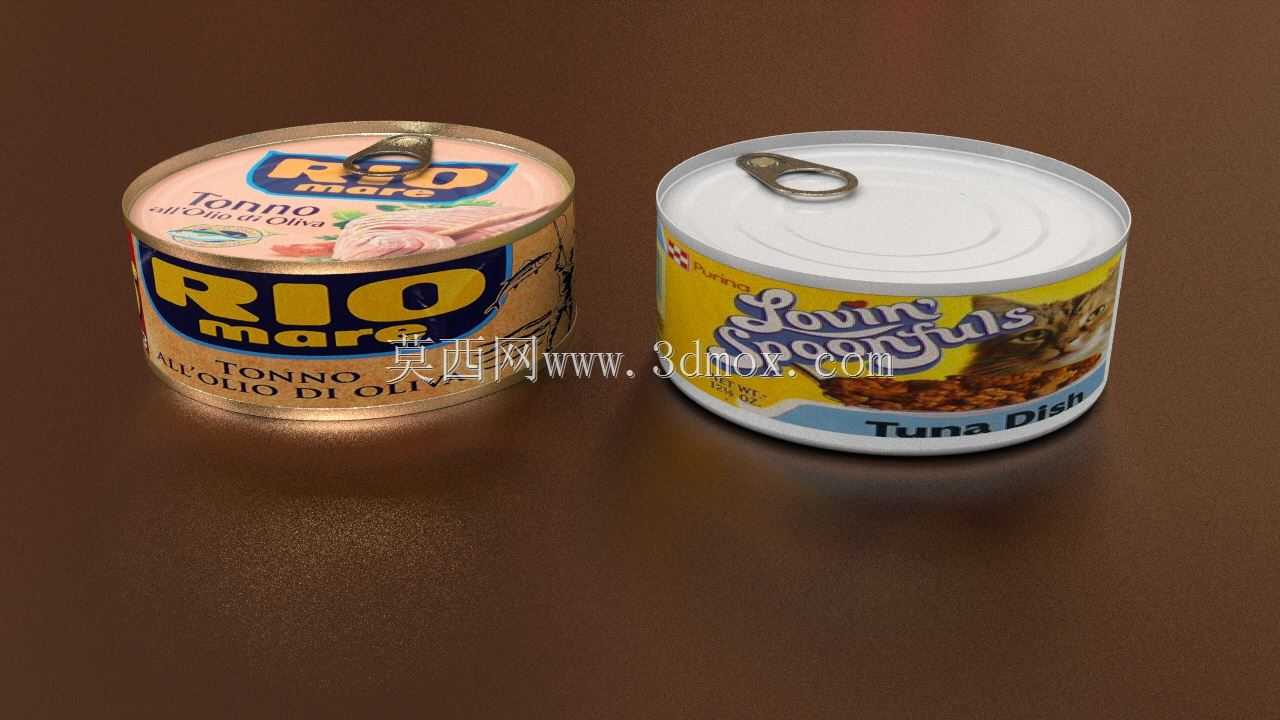

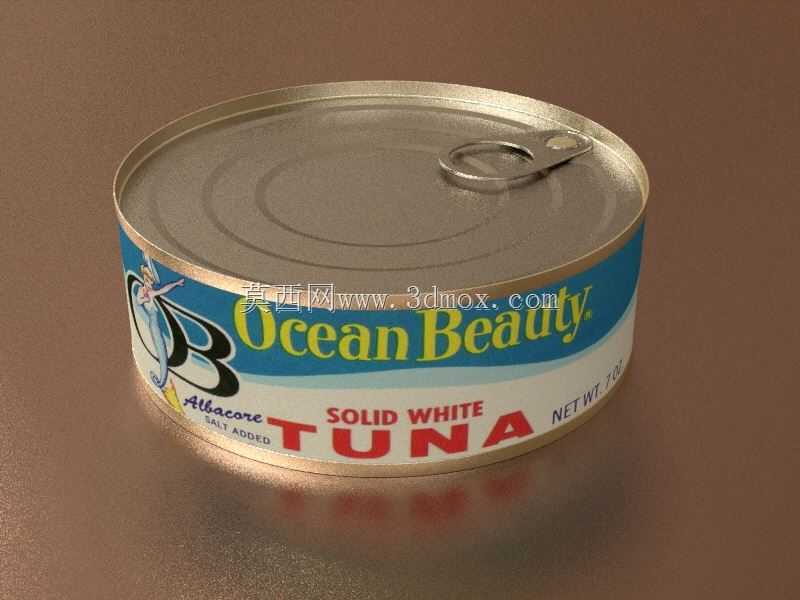

　　外形尺寸与安装边界方面，这类常规的即食金枪鱼锡罐，罐身直径一般在85毫米左右，罐体高度在35毫米上下，属于小规格的一餐份包装，建模的时候要注意薄壁件的厚度控制，马口铁基材的厚度一般在0.18到0.22毫米之间，不能把壁厚做的过厚，不然会增加材料成本，也会导致冲压、卷封工序的成型阻力过大；也不能过薄，不然罐体的刚性不足，生产流转过程中容易变形。罐盖的刻线剩余厚度要控制在0.08到0.1毫米之间，这个厚度区间既能保证密封强度，又能保证开启力在合适的范围。两种不同底部结构的罐体，罐身主体的直径、高度、罐口卷封结构是完全通用的，只需要更换底部的成型模具就能切换生产，不需要调整灌装、卷封的生产线参数，能有效降低生产端的换型成本。

　　实际建模过程中，要注意薄壁金属件的圆角处理，所有的冲压转角位置都要做R0.3到R0.5的圆角，不能出现直角锐边，不然实际冲压生产的时候会出现应力集中，导致马口铁基材开裂，也容易在后续的涂装、卷封工序中划伤操作人员或者包装材料。罐身的印刷区域要预留足够的贴标或者印刷留白，标识区域的位置要避开卷边、缩颈的结构位置，避免印刷图案在成型过程中出现变形、错位。另外，罐体的内部要做食品接触级的涂层适配，建模的时候不需要表现涂层厚度，但结构设计上要保证内壁没有明显的凹陷、凸起，避免内容物残留，也方便生产过程中的清洗、烘干工序顺利完成。
