小型台式真空干燥箱三维结构设计

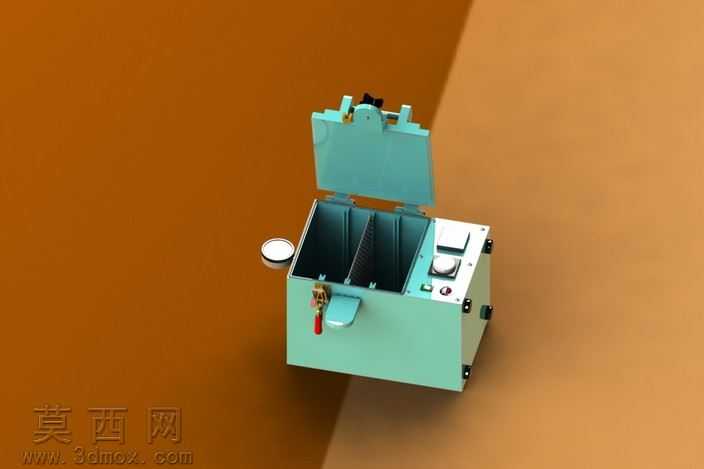

本作品为小型台式真空干燥箱的三维建模设计，整体采用紧凑的立方台式结构设计，适配实验室桌面放置场景，建模过程中严格遵循工业干燥设备的实际尺寸比例，还原了设备的完整功能结构。建模阶段首先搭建箱体主体框架，采用钣金折弯工艺的建模逻辑构建外壳结构，区分内胆与外层壳体的双层结构，预留出保温层的装配空间，箱盖部分还原了铰接式开合结构，设计了卡扣式锁紧机构，搭配侧边的锁止挂扣与密封胶条安装位，保证腔体闭合后的真空密封性能。内胆部分建模还原了分层隔板的安装槽结构，可根据烘干需求调整隔板放置高度，适配不同规格的待干燥物料放置。箱体右侧集成控制模块区域，依次排布了真空压力表、调节旋钮、电源开关、状态指示灯等控制元件，每个元件都做了独立的细节建模，还原旋钮的防滑纹理、仪表的刻度标识、按钮的按压层级结构，控制区与内胆之间做了密封隔断设计，避免腔体内部的高温、负压环境影响电气元件的使用寿命。箱体侧边设计了真空接口与泄压阀结构，还原接口的螺纹连接细节，泄压阀做了可活动的扳扣结构建模，底部设计了四个可调式支撑脚，可调整设备水平度，保证放置稳定性。材质渲染阶段，箱体外壳采用哑光青绿色工业烤漆材质，还原金属钣金的细腻磨砂质感，控制区面板采用浅灰白色工程塑料材质，做出轻微的磨砂反光效果，仪表表盘采用玻璃覆盖材质，添加真实的环境反射效果，金属锁扣、接口部分采用金属镀铬材质，还原亮面金属的高光反射特性，内胆采用哑光不锈钢材质，表现出金属的低反光粗糙质感，箱盖内侧的密封胶条采用黑色橡胶材质，还原橡胶的哑光漫反射特性。场景渲染采用暖棕色纯色背景，搭配柔和的三点布光，突出设备的结构轮廓与材质细节，箱盖做开启状态展示，可直观呈现内部腔体结构与控制区布局，整体建模逻辑贴合实际生产加工工艺，所有结构件都预留了合理的装配间隙，可直接用于设备结构展示、原理演示以及生产加工参考。
