剖分式螺栓锁紧轴连接联轴器结构

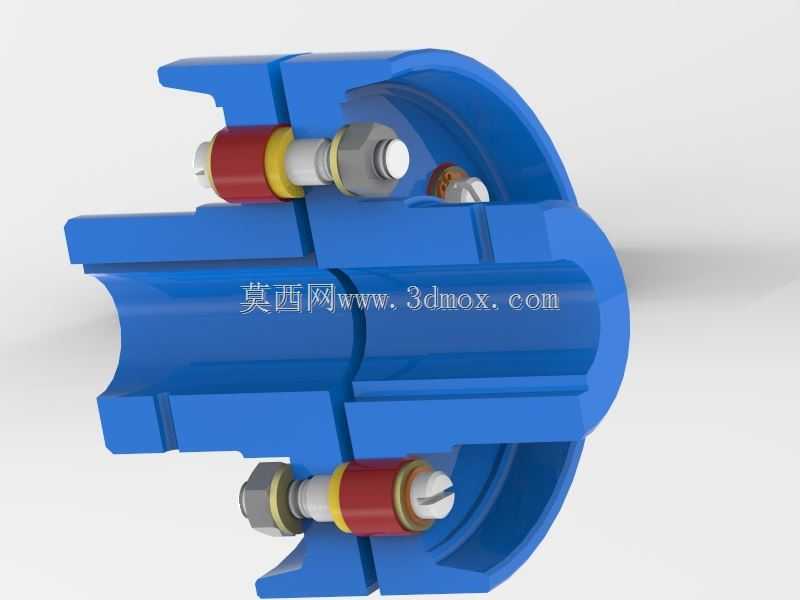

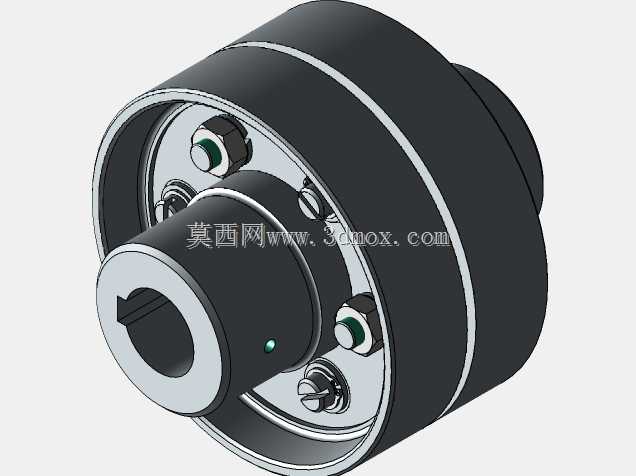

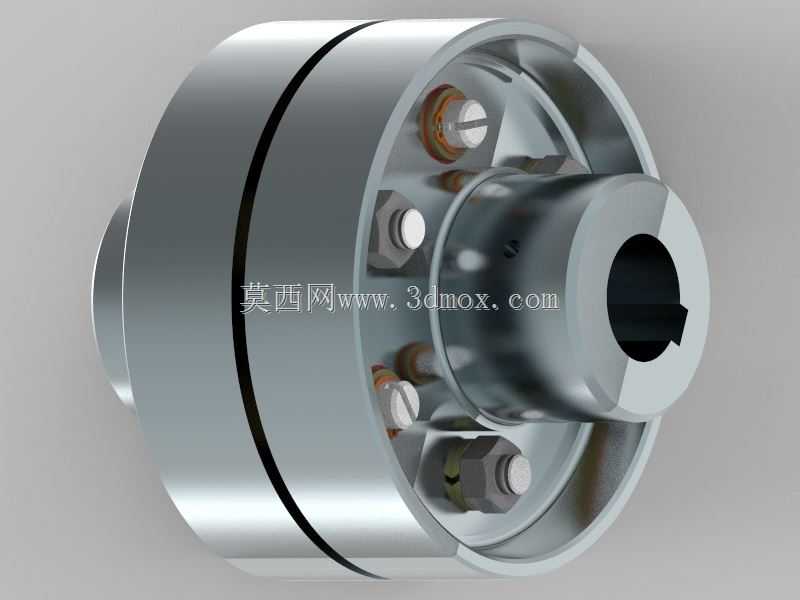

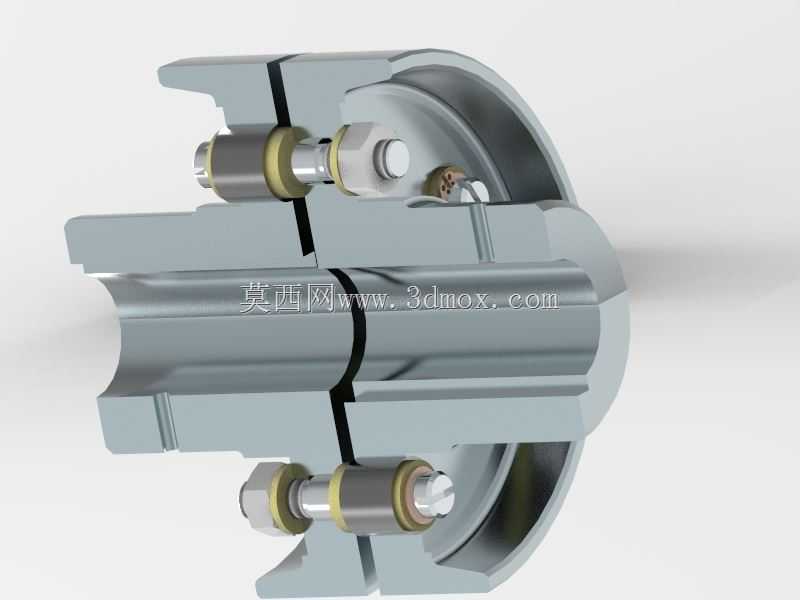

　　这类剖分式螺栓锁紧的轴连接结构，在中小功率传动链路的改造、运维场景里实用性极强，不少工厂的输送线、搅拌设备、小型风机的传动端改造，都会优先选用这类结构——不用把轴端的链轮、带轮甚至电机端盖全部拆下来，只要把两个半环的夹壳对准轴的对接位置，穿好锁紧螺栓按对角顺序拧紧到额定扭矩，就能完成两根轴的同轴连接，比传统的整体式联轴器安装效率高至少六成，尤其适合现场空间局促、轴上预装零件拆卸难度大的运维场景。从结构本身来看，两个对称的半夹壳内侧加工有和轴径匹配的圆弧面，部分工况下会在圆弧面做细滚花或者开浅环形槽，用来提升夹紧后的摩擦力，避免传动过程中轴和夹壳之间出现相对滑移；夹壳的外缘做了等距分布的螺栓过孔，配套的螺栓带防松垫圈，

　　部分重载版本会在螺栓孔位置做局部加厚的凸台，避免螺栓锁紧时夹壳局部应力集中出现开裂。夹壳的外侧还集成了一个带限位凸缘的端环结构，这个凸缘的作用是在安装时快速对齐两根轴的端面间隙，不用反复用塞尺测量调整，只要把两根轴的端面分别顶到凸缘的两侧，就能保证预留的热膨胀间隙符合设计要求，对现场安装人员的技术门槛要求很低。设计这类结构的时候，首先要核算夹紧面的正压力能不能传递额定扭矩，通常会根据轴径、传递功率、工作转速算出需要的总夹紧力，再反推螺栓的数量、规格以及锁紧扭矩，同时要校核夹壳在螺栓预紧力作用下的变形量，变形过大会导致夹壳和轴的贴合面出现缝隙，不仅摩擦力不够，高速旋转时还会产生额外的不平衡量。夹壳的剖分面通常会留0.1到0.

　　3毫米的间隙，这个间隙是为了保证螺栓锁紧时两个半壳能完全抱紧轴面，不会因为加工误差导致两个半壳先贴死、轴面反而没被夹紧。安装边界方面，这类结构的径向尺寸比同扭矩的梅花弹性联轴器稍大，选型时要注意预留足够的径向安装空间，夹壳两端的轴伸长度只要能覆盖夹壳的轴向夹紧长度即可，不需要在轴上加工键槽，靠摩擦力就能传递扭矩，对轴的加工精度要求更低，普通的冷拔圆轴只要表面粗糙度达到Ra3.2就能满足使用要求。日常运维中，这类结构只需要在设备首次运行满100小时后复紧一次螺栓，后续每三个月检查一次螺栓预紧力即可，没有易损的弹性元件，维护成本极低，在低速、重载、安装空间受限的传动场景里，比带弹性元件的联轴器耐用性更强。需要注意的是，

　　这类结构对两轴的同轴度有一定要求，安装时两轴的径向偏移量不能超过0.2毫米，角度偏移不能超过0.5度，否则高速运转时会产生额外的交变载荷，影响轴承和轴的使用寿命，因此安装时通常会配合百分表打表调整，保证两轴对中精度符合要求。夹壳的材质通常选用45号钢调质处理，表面做发黑防锈处理，部分有防腐要求的工况会选用304不锈钢材质，适配食品加工、化工等有特殊环境要求的传动场景。
