带螺纹红盖大容量塑料储液瓶结构设计

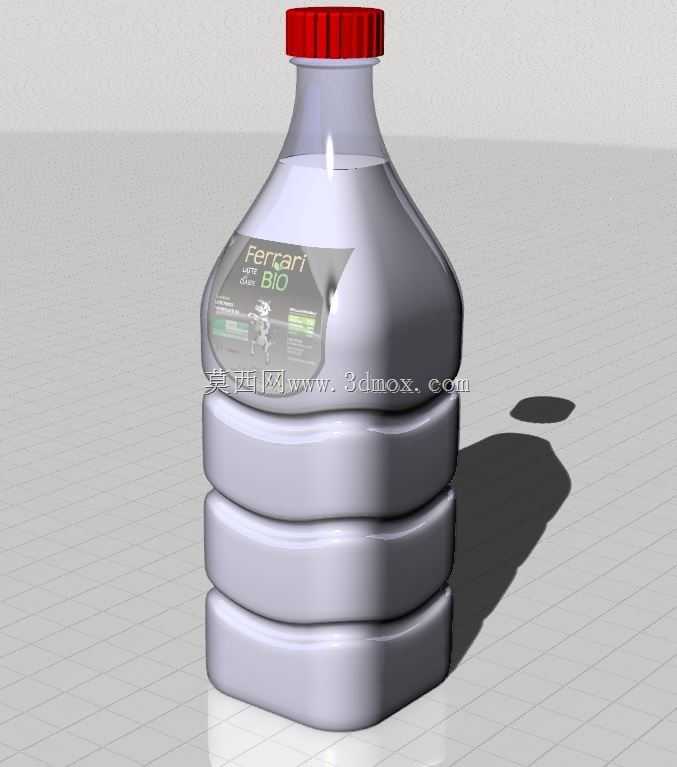

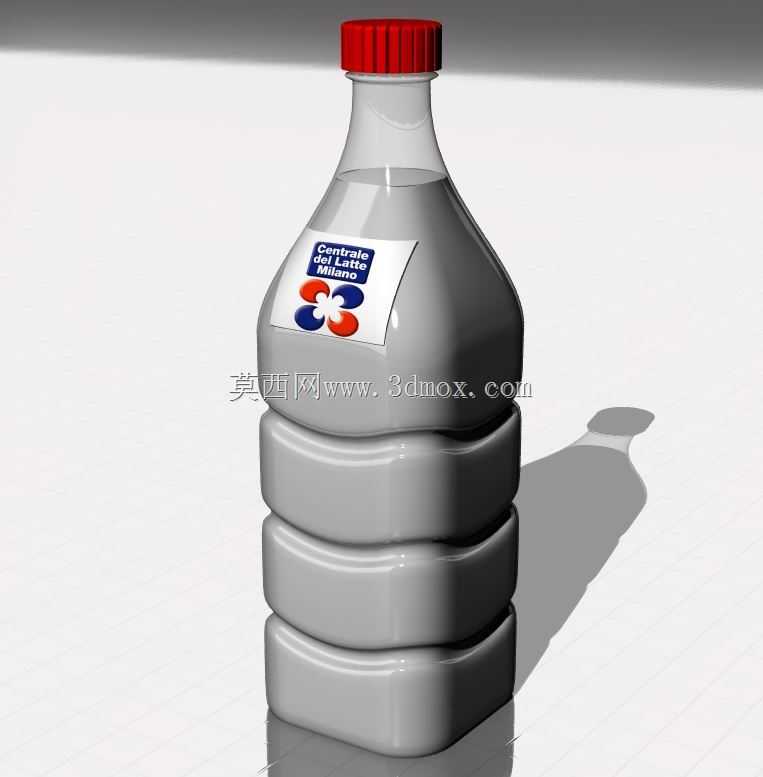

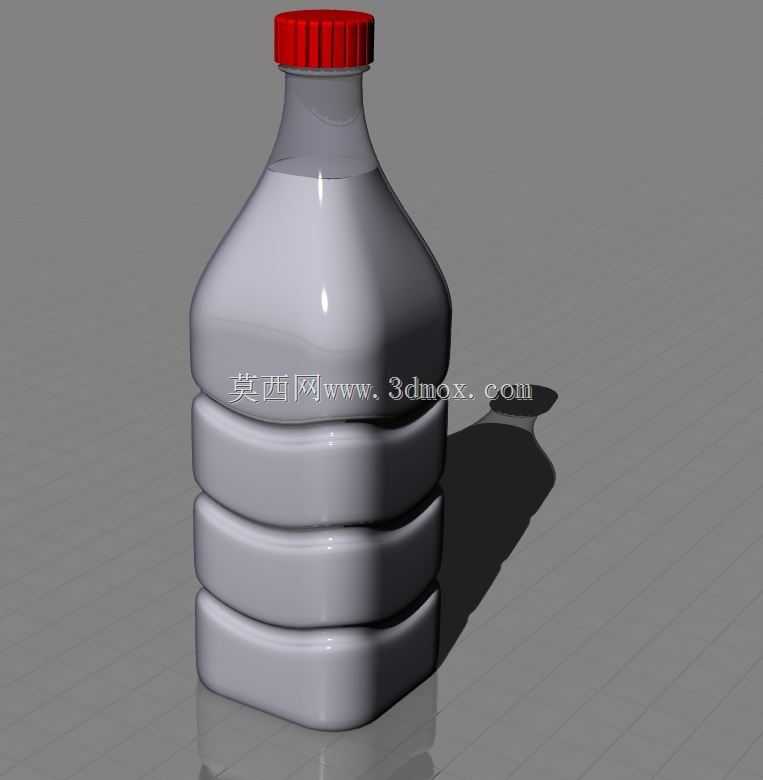

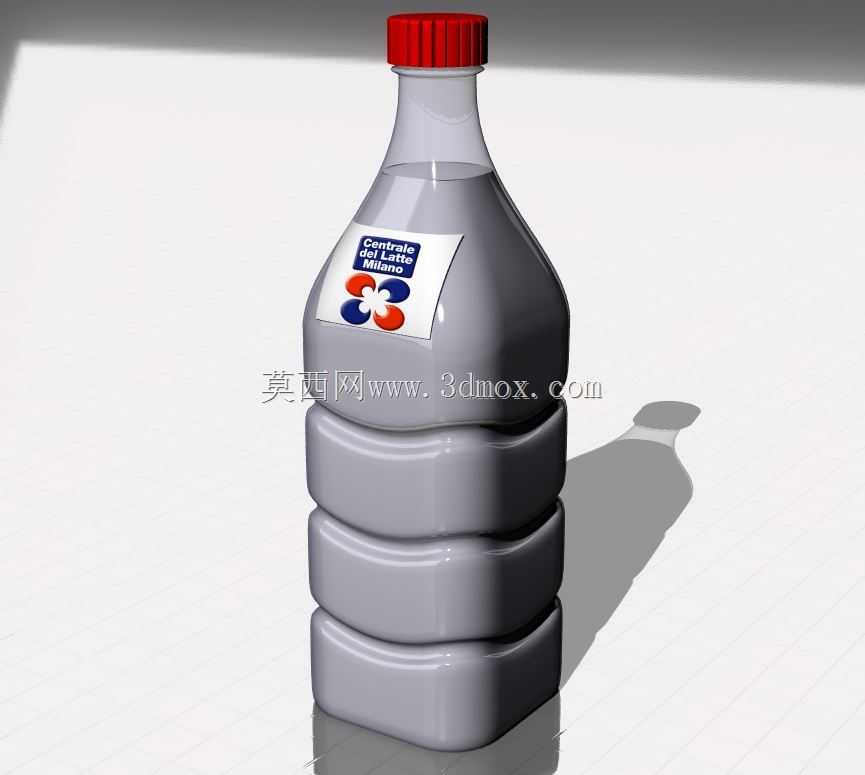

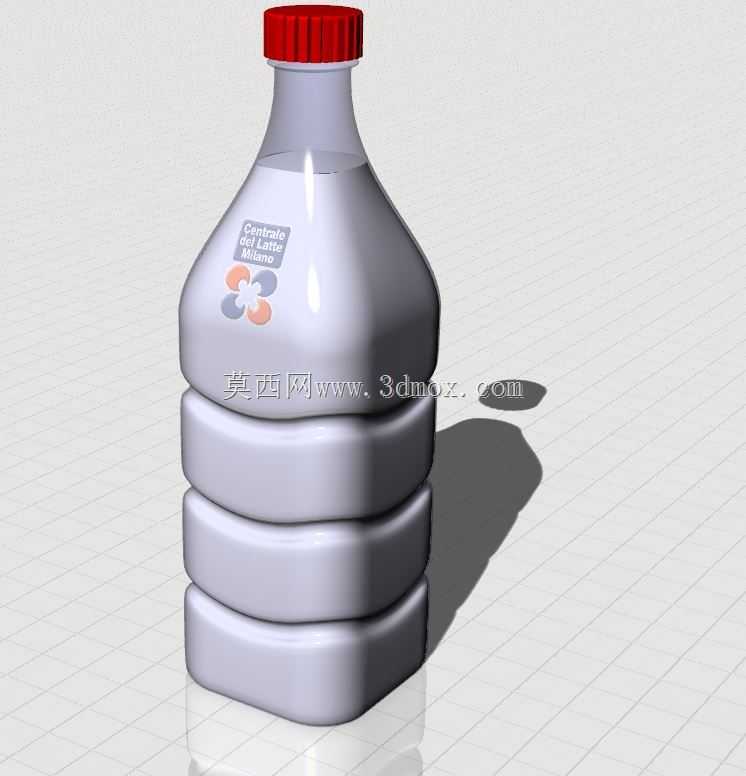

　　日常液态商品的储运环节里，这类带螺纹密封盖的硬质塑料储液瓶，是快消品、日化品、食品加工领域应用极广的盛装载体，从低温冷藏的乳品、常温存放的饮用水，到日化类清洁洗剂、工业类低粘度非腐蚀试剂，都能适配对应的改性PP或PET材质瓶身完成封装储运。做这类瓶体的三维结构设计时，首先要匹配自动化灌装生产线的输送定位要求，瓶身下部三道环形内凹的加强筋结构，并非单纯的外观装饰，一方面是在瓶身壁厚控制在1.2-1.5mm的轻量化前提下，提升瓶体径向抗挤压能力，避免堆码、输送过程中出现瓶身瘪陷变形，另一方面这几道环筋刚好能匹配灌装线的卡瓶定位工位，让瓶身在高速灌装、旋盖工序里保持轴向居中，不会出现偏斜漏液的问题。瓶肩位置做的大弧度过渡曲面，

　　是考虑到吹塑成型时的料流均匀性，避免直角位置出现料厚不足的应力集中点，同时倾倒液体时，弧面能引导液流顺着瓶嘴方向流出，不会出现沿瓶壁淌流的挂液问题。瓶口的外螺纹结构采用标准的梯形密封螺纹，螺距4mm，螺纹牙高1.2mm，和红色PP材质瓶盖的内螺纹配合时，瓶盖内侧的铝箔密封垫片能完全贴合瓶口端面，在0.15MPa的内部承压下不会出现渗漏，满足含气饮品或者高温灌装后的冷却负压密封要求。瓶身整体的截面做了带圆角的类方形设计，相比同容积的圆形瓶，在仓储堆码时能提升27%左右的空间利用率，相邻瓶身之间的贴合面更稳定，不会像圆瓶那样容易出现滑移倒垛。设计时还要考虑手持使用的人机尺寸，瓶身中部的握持区域刚好对应三道环筋的位置，

　　环筋形成的凹凸面能增加手部和瓶身的摩擦力，即使瓶身表面沾有冷凝水或者残留液体，也能稳定握持不会打滑。瓶底的内凹球面结构，是为了让吹塑成型后的瓶底能平稳放置在平面上，抵消成型冷却过程中的底部收缩变形，避免放置时出现晃动摇摆的问题，同时内凹结构也能提升瓶底的抗冲击能力，从1.2米高度自由跌落至水泥地面时，瓶底不会出现开裂漏液。从安装边界来看，这类瓶体的最大外径要匹配现有标准周转箱的内格尺寸，单瓶最大轮廓尺寸控制在92mm92mm235mm，刚好能放入标准的12格塑料周转箱，适配现有快消品行业的通用储运体系，不需要额外定制周转、输送工装。瓶盖侧面做的竖向防滑齿，齿深0.3mm，齿距2mm，不管是人工手动旋盖，还是自动化旋盖头的夹持旋合，

　　都能提供足够的摩擦力，保证旋紧扭矩控制在1.2-1.5N·m之间，既不会因为扭矩过大导致螺纹滑牙，也不会因为扭矩不足出现密封失效。瓶身贴标区域的平面度控制在0.1mm以内，保证不干胶标签粘贴后不会出现翘边、气泡，满足产品外观标识的粘贴要求，贴标区的位置刚好避开环筋结构，处于瓶身上部的平整曲面区域，标签尺寸和曲面弧度完全匹配，自动贴标机作业时标签能完全贴合，不会出现褶皱偏移。
