家用手持吹风机外壳结构设计方案

　　日常家用手持吹风机的外壳作为整机的核心承载构件，需要同时兼顾内部组件安装限位、手持操作人机适配、出风导向、外观质感呈现等多重功能，是小家电结构设计中典型的曲面壳体类设计对象。从实际使用场景来看，这类手持吹风机主要面向家庭日常干发、美发造型场景，也可适配小型宠物毛发吹干、局部物件快速风干等延伸使用需求，外壳的设计合理性直接决定整机的握持手感、使用安全性与长期耐用性。

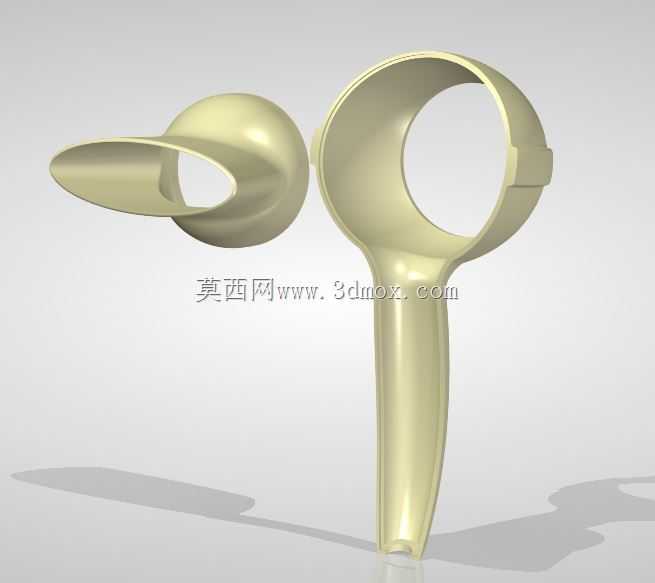

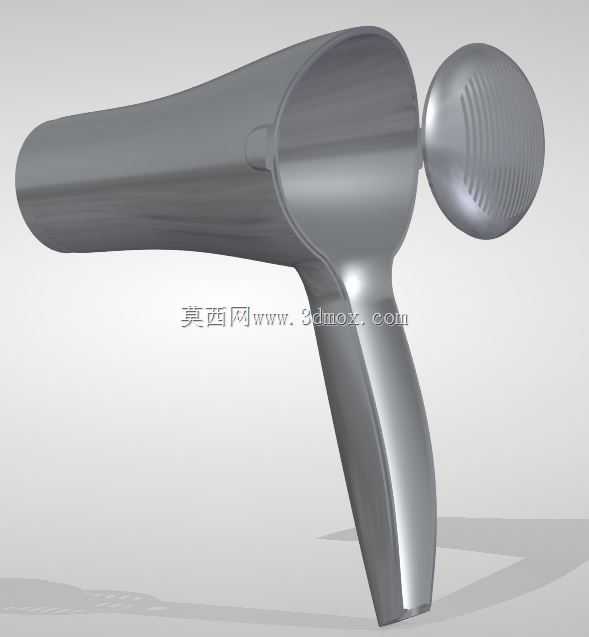

　　从结构功能层面拆解，该外壳分为风筒主体与握持手柄两个连通的核心区段，风筒段前端设置渐缩式出风导向结构，通过平滑收窄的内壁曲面压缩出风截面，提升出风口的气流集中度，避免气流发散降低干发效率；风筒后端预留进风防护网的安装卡槽，卡槽边缘设置均匀分布的限位卡扣，可直接卡接防护网构件，无需额外螺丝固定，减少装配工序的同时保证连接可靠性。风筒内部设置多道纵横交错的加强筋，筋位高度控制在3-5mm区间，既可以提升壳体的抗形变能力，避免日常跌落、挤压导致风筒变形卡滞内部风轮，也能为内部的发热组件、电机组件提供精准的安装定位基准，筋位排布特意避开内部风道走向，不会对气流流通造成额外阻力，减少风噪与风量损耗。

　　握持手柄段采用符合人体工学的弧面收腰设计，截面为带圆角的类椭圆形态，最窄处握持直径控制在38mm左右，适配绝大多数成年用户的手掌握持围度，手柄与风筒主体的衔接位置做了大圆弧过渡处理，避免直角棱边在长时间握持时造成手掌压痕，提升长时间使用的舒适度。手柄内部设置电池仓（针对无线款机型）或电源线走线槽，走线槽边缘做圆角倒钝处理，避免装配时刮伤电源线绝缘层造成安全隐患，手柄侧面预留功能按键的安装开孔，开孔边缘设置0.8mm高的定位凸台，按键装配后凸台可填充按键与壳体的装配间隙，避免灰尘、水渍进入壳体内部，同时提升按键按压的稳定性，减少使用过程中的按键晃动感。

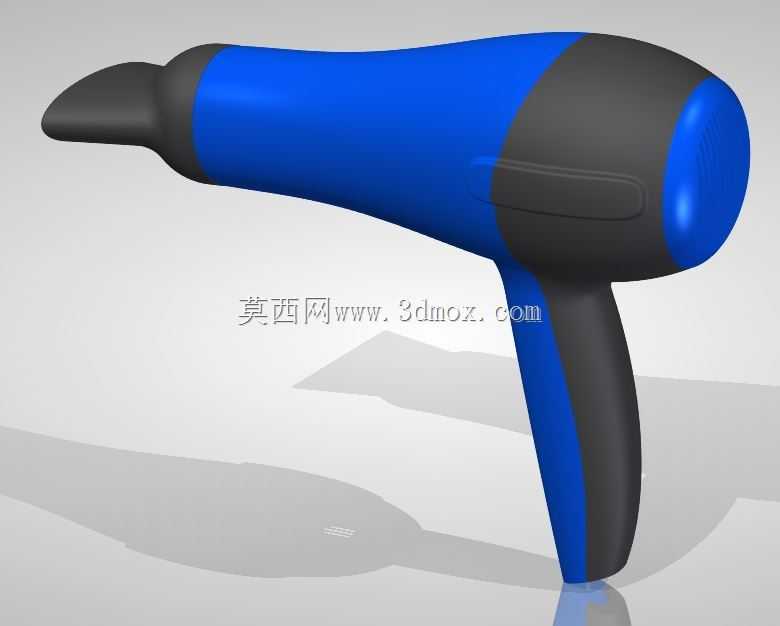

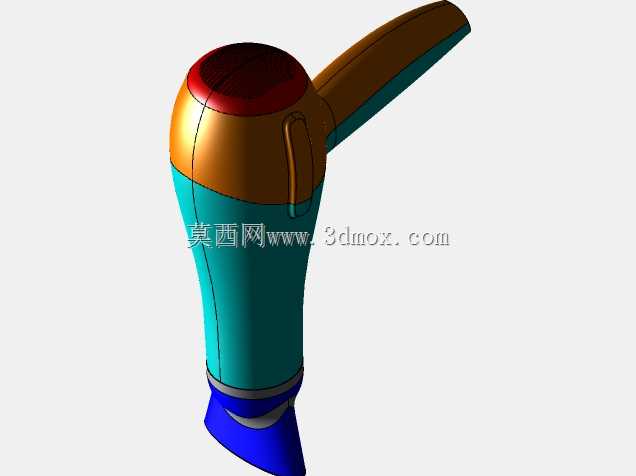

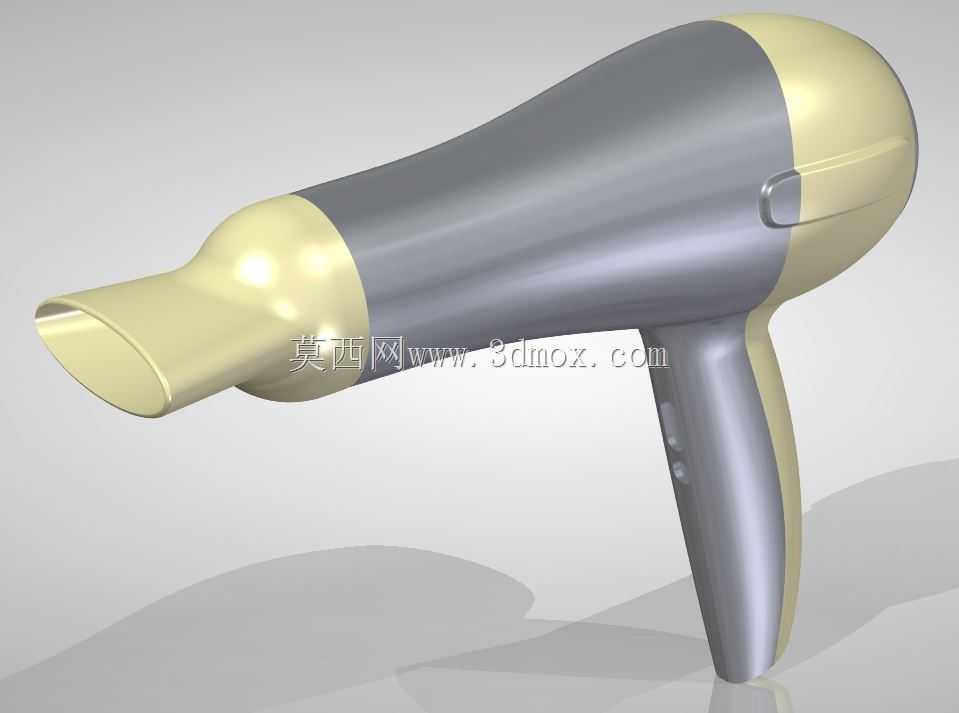

　　设计过程中先通过曲面建模完成外壳的整体外观面构建，保证各曲面之间的曲率连续，避免出现曲面褶皱、棱线错位等问题，外观面完成后再向内偏移均匀壁厚，整体壁厚控制在2.2mm，适配常用的ABS或PP塑料注塑成型工艺，壁厚均匀性偏差控制在0.2mm以内，避免注塑过程中出现缩痕、翘曲等成型缺陷。针对壳体的拼接位置，采用止口配合结构，公止口高度设置为1.5mm，配合间隙控制在0.1mm，既可以保证上下壳体装配后的定位精度，避免出现拼接错位，也能在超声波焊接或卡扣装配时保证连接紧密性，减少壳体拼接缝隙。

　　从安装边界尺寸来看，该风筒段总长度约180mm，最大外径约75mm，前端出风口内径约42mm，握持手柄总长度约120mm，整机装配后总高度约220mm，所有内部安装位的尺寸公差按照IT12级精度控制，可适配市面上常规直径50-60mm的交流风机或直流风机，以及功率在1600-2200W区间的云母发热架组件，无需额外调整内部结构即可完成通用组件的装配。壳体表面预留了装饰件的粘贴或卡接位，可根据产品定位搭配不同配色的装饰圈、防滑垫等配件，覆盖不同价位段的产品设计需求。在结构强度验证层面，壳体的握持位置可承受150N的径向挤压力不发生永久形变，1.2米高度自由跌落至水泥地面时，壳体不出现开裂、卡扣松脱等问题，满足日常小家电的耐用性要求。风道内壁的曲面经过反复调整，保证气流从进风端进入后可平滑通过发热架区域，从出风口均匀送出，避免局部涡流导致的风噪增大、发热架局部过热等问题，实际测试中该结构的风道效率比常规直筒式风筒提升约8%，同等功率下出风速度更高，干发速度更快。
