平面涡卷螺旋弹性构件结构设计

　　在日常的机械结构设计工作中，平面涡卷类螺旋构件的应用场景覆盖范围极广，小到家用小家电的收线结构，大到工业设备的储能、缓冲复位单元，都能见到这类构件的身影。不同于常规圆柱螺旋弹簧的轴向受力特性，这类平面排布的涡卷螺旋构件，受力方向集中在自身所在平面，能够在极小的安装空间内实现长行程的弹性形变，同时提供稳定的复位扭矩，这一特性让它在很多轴向安装空间受限的结构设计中成为不可替代的选项。

　　从实际设备用途来看，这类螺旋构件最常见的应用场景包括卷尺、安全带的自动收卷结构，小型断路器的操作复位机构，以及部分精密仪器的恒力输出单元。在收卷类场景中，它能够在被拉出时储存弹性势能，在外力撤销后依靠自身的回弹力带动卷轴转动，实现带状、线状构件的自动收纳，不需要额外配置动力源，结构可靠性远高于电机驱动的收卷方案，同时成本更低、维护量极小。在恒力输出场景中，通过对螺旋线的曲率进行精准调校，可以让构件在整个形变行程中输出的扭矩波动控制在5%以内，满足精密仪器对驱动力稳定性的严苛要求。

　　从功能特性层面分析，这类平面涡卷螺旋构件的核心优势在于空间利用率高，同等储能量下，它所占用的安装体积仅为圆柱螺旋压缩弹簧的三分之一左右，尤其是在厚度方向的尺寸可以做到极薄，适配很多薄型化设备的内部安装需求。其次是它的受力形变过程平稳，不存在圆柱弹簧常见的轴向屈曲问题，不需要额外设置导向结构来约束形变方向，能够有效简化周边配套结构的设计复杂度。另外，这类构件的疲劳寿命表现优异，在合理的应力区间内工作，循环形变次数可以达到百万次级，能够满足长寿命设备的使用要求，不需要频繁更换易损件。

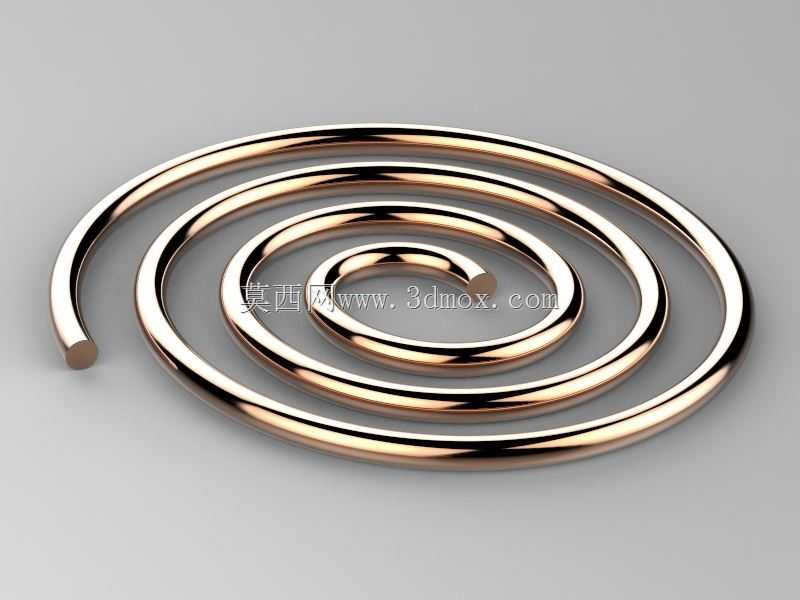

　　在开展这类构件的三维设计时，首先要明确的是安装边界条件，通常这类构件的内端会固定在中心转轴上，外端则与外部壳体或者活动构件连接，因此设计初期就要确定中心固定端的卡槽尺寸、外端连接部的结构形式，避免后续装配出现干涉。螺旋线的生成是整个设计的核心环节，不能简单使用等距螺线直接生成扫掠路径，需要结合材料的许用应力，对不同曲率半径位置的簧丝截面应力进行核算，通常靠近中心位置的曲率半径更小，弯曲应力更高，在设计时可以适当调整该段的螺距，避免局部应力集中导致的早期断裂。扫掠截面的选择需要结合所需的输出扭矩计算，圆形截面的簧丝受力均匀性更好，加工难度更低，适合大多数通用场景；矩形截面的簧丝则能够在相同的安装空间内获得更大的储能密度，适合对输出扭矩要求较高、空间限制严格的场景。

　　关于外形尺寸与安装边界的把控，首先要确定构件的最大外轮廓直径，这个尺寸必须小于安装腔体内径，同时预留0.5-1mm的径向间隙，避免构件在形变过程中与腔体内壁发生摩擦，导致弹力损失或者构件磨损。中心位置的内圈最小直径需要结合中心转轴的直径确定，通常内圈最小直径要比转轴直径大2-3mm，保证内端固定后，螺旋形变过程中不会与转轴发生卡滞。构件的厚度方向尺寸需要与安装腔体的深度匹配，预留0.2-0.3mm的轴向间隙，避免工作过程中出现轴向摩擦。另外，在设计时还要考虑构件的自由状态与工作状态的尺寸差异，自由状态下的螺旋外轮廓通常会比工作状态（预紧后）略大，需要核算预紧后的外轮廓尺寸，确保装配后不会出现卡滞问题。

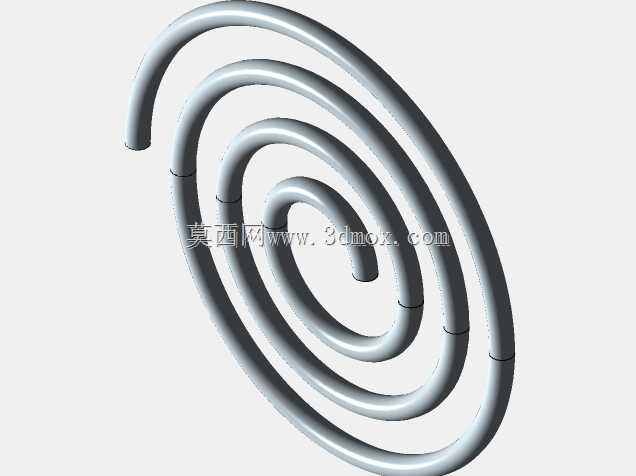

　　在实际建模过程中，还要注意螺旋线的平滑过渡，尤其是内端与固定卡槽的连接位置、外端与连接部的过渡位置，要做圆角处理，避免应力集中。扫掠路径的曲率变化要连续，不能出现曲率突变的位置，否则在受力时突变位置会出现应力峰值，大幅降低构件的疲劳寿命。完成基础建模后，还需要对构件的形变过程进行运动仿真，模拟从自由状态到最大形变状态的整个过程，检查各圈簧丝之间是否存在干涉，确认形变过程中各位置的应力值都在材料的许用应力范围内，确保设计的构件能够满足实际使用的性能要求。
