管道连接用卡箍式刚性接头结构设计

　　在市政给排水、工业流体输送、消防管路布设、暖通空调循环水系统等场景中，管道连接的可靠性直接决定整套管网的运行稳定性，刚性接头作为替代传统法兰、焊接连接的常用管路连接件，其结构合理性直接影响现场安装效率与长期密封表现。这类接头核心作用是实现两段同轴金属或非金属管道的刚性对接，既能够保证对接后管道的同轴度，避免管路错位引发的流阻增大、局部应力集中问题，又能通过内置密封结构承受管路内的额定流体压力，同时可在一定程度上补偿管道加工时的端面尺寸公差，降低现场配管的精度要求。

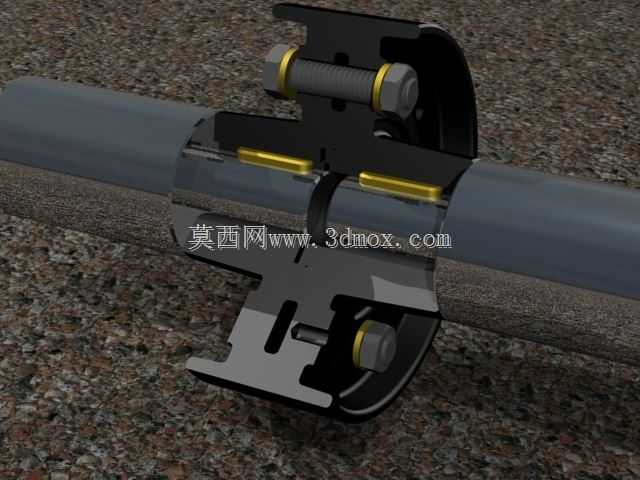

　　从结构设计逻辑来看，这款卡箍式刚性接头采用上下对合的夹壳式主体结构，夹壳内侧加工有与管道外壁匹配的弧形贴合面，对接位置预留有适配管道端部凸缘或密封圈的环形卡槽，安装时仅需将两段管道端面对齐，把密封胶圈嵌套在管道对接缝外侧，再将上下两片夹壳扣合在胶圈外部，通过两侧的螺栓紧固件施加预紧力，即可让夹壳内侧的卡槽牢牢卡住管道端部的定位结构，同时挤压密封胶圈使其完全填充接头与管道外壁的间隙，实现密封与紧固的双重作用。相比传统法兰连接需要在管道端部焊接法兰盘、逐一拧紧多组螺栓的作业方式，这类刚性接头仅需拧紧两组螺栓即可完成安装，现场作业无需焊接设备，尤其适合井下、高空、易燃易爆区域等不允许动火的施工场景，安装效率较法兰连接提升60%以上，后期管路维护拆卸也更为便捷。

　　设计过程中需要重点考量几个核心边界：首先是夹壳的结构强度，夹壳采用高强度金属板材冲压成型，螺栓安装位置做了局部加厚与翻边强化处理，避免螺栓预紧时夹壳出现变形开裂，同时要保证夹壳弧形面与管道外壁的贴合面积足够，避免局部压应力过大损伤管道外壁，尤其是针对薄壁塑料管道、衬塑管道的应用场景，夹壳内侧还会增设防滑衬垫，既增大摩擦力防止管道受流体压力冲击时出现轴向窜动，又能分散夹紧力避免管道被夹裂。其次是密封结构的匹配性，密封胶圈的截面尺寸要与夹壳内侧的卡槽尺寸精准适配，预紧后胶圈的压缩率控制在合理区间，压缩率过小会导致密封失效出现渗漏，压缩率过大则会加速胶圈老化缩短使用寿命，同时胶圈材质需要根据输送介质特性选型，给排水场景常用三元乙丙橡胶，耐油管路则选用丁腈橡胶，耐腐蚀化工管路需要匹配氟橡胶材质。

　　从安装尺寸边界来看，这类刚性接头的径向尺寸远小于同规格法兰接头，以常用的DN100规格为例，接头整体外径较同压力等级法兰小30%左右，安装时不需要预留法兰盘的螺栓操作空间，尤其适合管路排布密集、管廊空间有限的场景，能够有效压缩管路布设的占用空间。接头的轴向长度也控制在较短范围，对接后两段管道的端面间隙预留量仅需3-5mm，不需要像柔性接头那样预留较大的伸缩余量，能够保证管路对接后的整体刚性，避免管路出现过度挠度变形。在实际选型应用中，需要注意这类刚性接头不具备大位移量补偿能力，不能替代伸缩节、柔性接头用于管道沉降量大、振动强烈的管路段，适合用于管路走向固定、无明显位移的直管段对接，安装时需要保证两段管道的同轴度偏差不超过允许范围，否则会导致夹壳受力不均，运行过程中容易出现渗漏甚至螺栓断裂的问题。

　　建模过程中需要重点还原夹壳的冲压成型特征，包括螺栓孔的位置度、内侧卡槽的截面轮廓、加强筋的冲压结构，同时要准确还原螺栓、螺母、垫片等标准件的装配关系，保证装配后夹壳的开合角度符合实际安装状态，密封胶圈的装配位置要与夹壳卡槽完全匹配，避免出现干涉问题。模型中还需要体现接头与管道的装配关系，直观展示安装后各部件的位置状态，方便结构设计人员在做管路排布时直接调用，核对安装空间是否满足要求，提前规避现场安装时出现的空间干涉问题。针对不同压力等级的应用场景，夹壳的板材厚度、螺栓规格都需要做对应调整，高压场景下需要增大螺栓直径、增加夹壳的结构厚度，同时校核螺栓预紧力下夹壳的应力分布，避免应力集中位置出现疲劳损坏。
