带齿轮传动组件的阶梯式传动轴结构

　　在常规的中小功率传动布局里，这类集成齿轮的阶梯轴常出现在小型减速机构、轻工设备的动力传递链路中，比如小型包装设备的进给传动单元、台式输送线的动力端、小型农机的辅助传动部位，核心作用是把输入端的旋转扭矩通过轴身传递，同时靠集成的齿轮完成转速与扭矩的匹配转换，不需要额外做齿轮与轴的过盈装配或者键连接工序，能减少装配环节的累计误差。

　　从结构设计逻辑来看，轴身采用阶梯式变径设计，不同轴段的直径差是为了满足不同部位的功能需求：两端的细轴段是安装轴承的支撑位，直径公差需要匹配对应深沟球轴承或者滑动轴套的内孔尺寸，轴端的倒角设计是为了装配时能顺利导入轴承内圈，避免刮伤轴承配合面；靠近齿轮一侧的轴肩是轴承的定位端面，轴肩高度需要符合轴承安装的定位要求，不能过高否则后续轴承拆卸会没有操作空间，也不能过低导致轴承定位失效出现轴向窜动。齿轮与轴身采用一体化结构设计，相比分体式的键连接齿轮轴，这种结构在中小扭矩工况下能避免键槽带来的应力集中问题，也不会出现齿轮与轴配合松动导致的传动回差，适合对传动精度有一定要求、转速不超过1500转每分的工况。

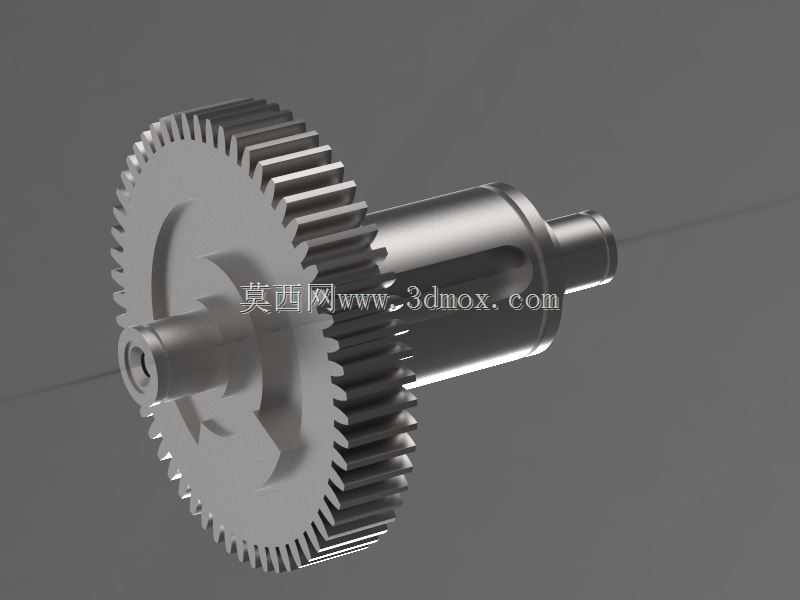

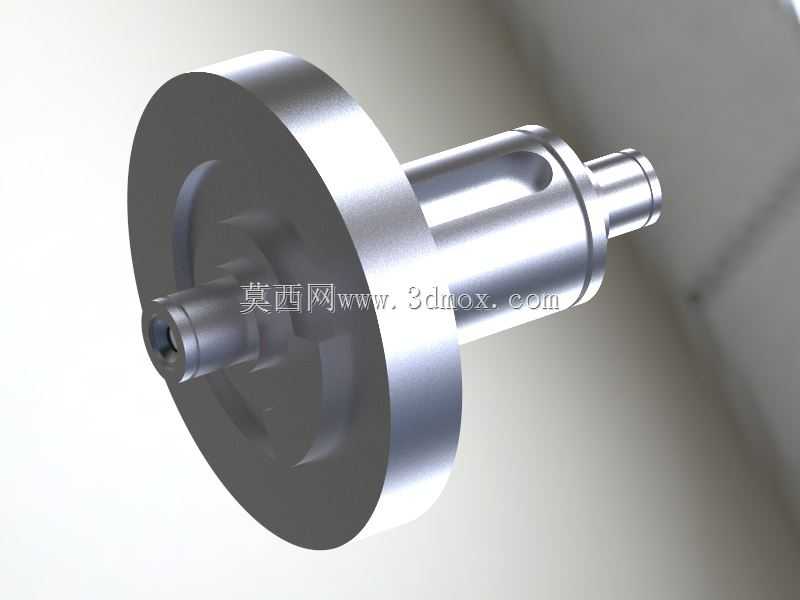

　　设计时首先要确定轴的支撑跨距，两端轴承位的间距需要匹配安装腔体的轴承座孔位置，跨距过大会导致轴的挠度超标，运转时齿轮啮合侧隙波动大，容易出现异响或者齿面偏磨；跨距过小则会让轴承承受额外的附加弯矩，缩短轴承使用寿命。齿轮部分的参数匹配需要结合传动比要求确定，本次结构包含两种齿部参数版本，一种为标称参数版本，适配常规减速比需求，另一种为58齿版本，仅用于图形示意参考，齿形未按实际啮合载荷做修形处理，实际投产使用时需要根据额定扭矩、转速重新计算齿面接触强度与齿根弯曲强度，调整齿厚、齿顶高系数以及变位系数，避免出现断齿或者齿面点蚀问题。

　　安装边界方面，轴两端的伸出轴段长度需要匹配外部连接件的安装尺寸，比如输入端如果连接联轴器，轴段长度要覆盖联轴器毂长的80%以上，同时预留锁紧螺钉的操作空间；输出端如果连接同步带轮或者其他传动件，轴端需要设计螺纹孔或者卡簧槽，用于轴向固定传动件，防止运转时零件脱出。轴身的表面粗糙度需要按功能区分：轴承配合位的粗糙度需要达到Ra1.6以下，保证与轴承内圈的配合精度；齿轮啮合面的粗糙度需要达到Ra3.2以下，减少啮合时的摩擦损耗；非配合面的粗糙度可以放宽到Ra6.3，降低加工成本。

　　实际选型应用时，需要先核算轴的扭转强度与弯曲强度，根据传递的额定功率、转速计算轴的最小直径，再结合轴承选型、齿轮安装的空间需求调整各轴段的直径与长度，同时要考虑轴上零件的固定方式：周向固定如果是外接零件可以采用平键连接，键槽的位置要避开轴肩的应力集中区域，键槽长度不能超过对应轴段的有效配合长度；轴向固定除了轴肩定位，还可以在轴端加装轴用弹性挡圈或者圆螺母，需要注意圆螺母的螺纹直径要小于对应轴承位的直径，方便装配时轴承能顺利套入。另外这类轴在加工时需要保证两端轴承位的同轴度，同轴度公差要控制在0.02mm以内，否则装配后轴转动会出现卡滞，齿轮啮合时会出现偏载，严重影响整套传动机构的使用寿命。齿轮部分的齿向公差、齿圈径向跳动公差也需要匹配对应精度等级，一般通用传动场景下选8级精度即可满足使用需求，如果是对传动噪音有要求的场景，可以提升到7级精度，同时对齿顶做倒棱处理，减少啮合时的冲击。
