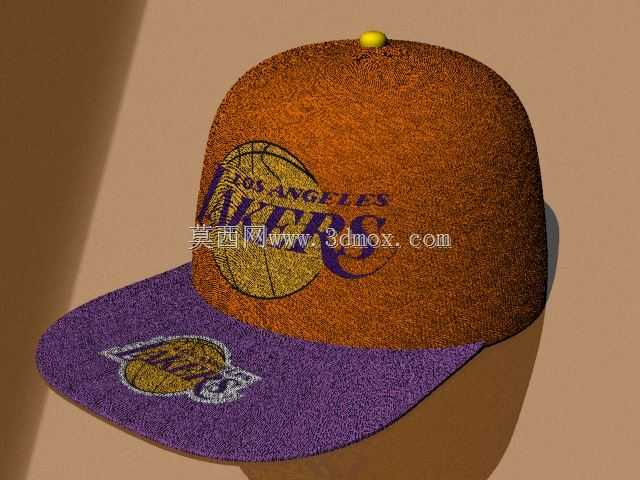

洛杉矶湖人主题平檐棒球帽三维造型

　　日常做工业产品建模做多了，偶尔做服饰类的曲面造型反而能练到不少自由曲面的把控能力，这次做的这款湖人主题平檐棒球帽，一开始是帮做周边衍生品开发的朋友搭的验证模型，用来做开模前的结构确认和渲染打样参考。先从实际使用场景说，这类平檐帽现在不光是运动场合佩戴，街头穿搭、球迷周边、品牌活动定制都有大量需求，和传统弯檐帽不同，平檐帽的帽檐平直挺括，对曲面的弧度控制、面料贴合度的要求反而更高，做结构的时候不能只看外观，还要考虑实际佩戴时的头部贴合度、帽檐的抗形变能力。

　　建模的时候最先定的是帽身的基础曲面，没有直接用旋转成型，因为人头的颅型不是正圆形，前后径和左右径有固定的差值，参考成人头围的通用尺寸，帽身内部的佩戴围度控制在58cm左右，帽身的高度从帽檐上沿到帽顶的垂直距离做了12cm，这个尺寸既不会因为帽身太浅戴不稳，也不会因为太深遮挡视线。帽顶的那个固定扣，实际生产里是金属或者塑料的气眼加顶扣，建模的时候做了8mm直径的半球形凸起，和帽身顶部的拼接缝对齐，这里要注意帽身是六片面料拼接的结构，每一片裁片的曲面弧度都要单独调整，拼接处的缝线位置做了0.5mm的凹陷模拟真实的车线痕迹，不能直接把六片裁片做完全平滑的合并，不然渲染出来没有真实面料拼接的质感。

　　然后是帽檐部分，平檐帽的帽檐不是完全的平板，实际有非常细微的向下弧度，长度做了7cm，宽度和帽身的前侧裁片宽度匹配，帽檐内部是有塑料衬板的，所以建模的时候给帽檐做了2mm的均匀厚度，边缘做了圆角过渡，模拟包边的效果。帽檐和帽身的连接位置是整个建模的难点，这里不是硬接的，帽身前侧下沿有一圈贴合帽檐上沿的弧度，连接位置做了一圈模拟帽箍的结构，宽度1.5cm，这部分在实际产品里是用来调节佩戴松紧、固定帽型的，建模的时候要保证这一圈的曲面和帽身、帽檐都完全相切，不能出现折角，不然3D打印样件或者开模的时候会出现应力集中的问题。

　　外观标识部分，帽身正面的湖人logo和帽檐上的小logo，没有直接贴图，而是做了轻微的凸起效果，模拟真实的刺绣或者胶印厚度，大概0.3mm的凸起高度，边缘做了细微的倒角，这样渲染的时候能呈现出印花或者刺绣的立体感，不会像平面贴纸一样违和。材质表现上，帽身用了毛圈面料的质感，粗糙度调得比较高，帽檐部分因为是斜纹布加衬板，粗糙度稍低，有轻微的反光，顶扣做了亮面的塑料质感，区分开不同部件的材质差异。

　　从设计思路来说，做这类服饰类的工业模型，不能只追求外观像，要考虑实际生产的裁片拆分逻辑，每一片帽身裁片展开之后要是可裁切的平面，不能出现无法展平的曲面，不然工厂拿到模型没法开料。另外安装边界这里，虽然帽子不是传统的工业装配件，但也要考虑后续如果做定制化改装，比如加魔术贴章、加灯组、加透气孔的话，预留的位置是否合理，比如帽身侧面的位置预留了透气孔的安装位，直径3mm，左右对称，实际生产中可以直接在这个位置打鸡眼扣，不用再重新定位。

　　实际做结构验证的时候，还模拟了佩戴时的受力情况，帽檐在受到向下的压力时，因为内部衬板的结构，形变范围控制在15度以内不会产生永久变形，帽身的面料曲面在受到头部的支撑力时，拼接位置的应力集中点都做了圆角过渡，不会出现模拟缝制时的破面问题。很多人做这类外观模型容易忽略实际的生产可行性，比如把帽身做成一个整体曲面，看起来光滑，但实际根本没法用面料缝制出来，这次建模全程是按照真实帽子的生产工艺来拆分部件的，六片帽身裁片、帽檐衬板、顶扣、帽箍、汗带这些部件都是单独的实体，后续不管是做渲染出图、3D打印样件，还是导出裁片图给工厂打版，都能直接用。

　　另外在曲面过渡的处理上，帽身从下往上的收弧角度是经过反复调整的，太陡的话帽子会显得立挺但戴起来夹头，太缓的话帽型会塌，没有版型，参考了市面上主流平檐帽的弧度数据，帽身侧面的倾斜角度控制在12度左右，这个角度下帽型挺括，同时佩戴时和头部的贴合面积足够，不会轻易滑落。帽檐的水平角度也做了微调，不是完全水平，而是有2度的向下倾斜，这个角度既保留了平檐帽的外观特征，又能在实际佩戴时起到一定的遮阳效果，不会因为完全水平导致阳光直射眼睛。

　　做这类非传统机械类的模型，其实对曲面建模能力的锻炼很大，因为没有固定的参数化标准件可以调用，所有的曲面都要靠对实际产品的观察和尺寸把控来调整，既要符合视觉上的美观度，又要满足实际使用和生产的需求，不能做成看起来像但实际没法生产的花架子。这次的模型在细节上还做了帽身内部的汗带结构，宽度2cm，沿着帽身内部下沿一圈，模拟真实的吸汗带结构，虽然从外面看不到，但做结构验证的时候这些内部结构是必须的，不然做装配干涉检查的时候会忽略后续加装汗带的空间。
