高精度燕尾式滑动导轨结构设计

　　在各类需要精准直线往复运动的工业设备场景中，燕尾滑轨始终是小行程高精度导向的核心选型之一，从普通台式机床的进给拖板，到精密检测仪器的微调滑台，再到小型自动化装配工位的定位模组，都能见到这类导向结构的应用。不同于滚珠线轨的高成本高转速适配性，燕尾滑轨依靠自身梯形截面的嵌合结构，能在紧凑安装空间内实现极高的导向刚性，同时具备优秀的抗倾覆力矩能力，哪怕滑台单侧挂载偏重的工装夹具，也不会出现导向面脱开、运动卡滞的问题，这一特性让它在低速重载、安装空间受限的工位上始终保有不可替代的应用优势。

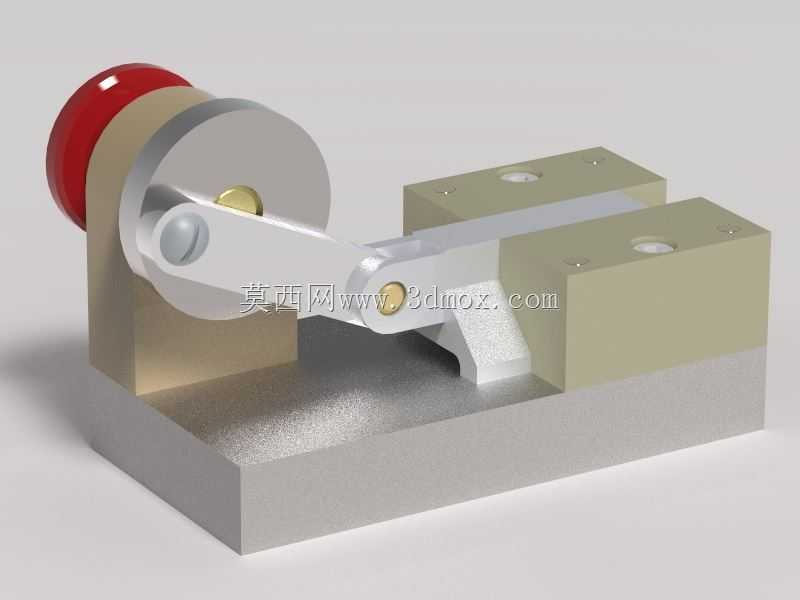

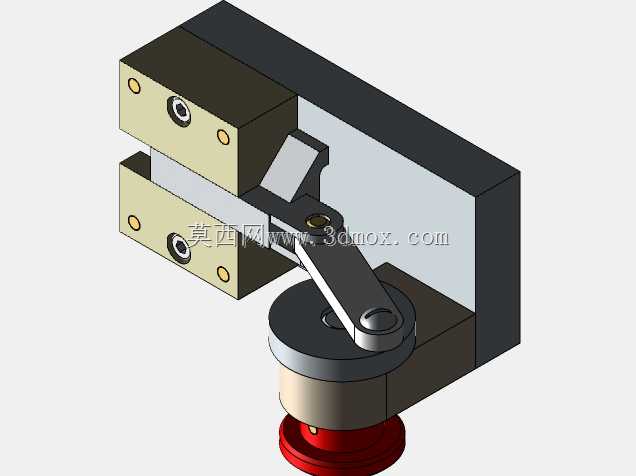

　　从实际功能层面看，这套燕尾滑轨的核心作用是为搭载的工作部件提供稳定的直线运动基准，运动过程中配合丝杠、气缸等驱动元件，就能实现精准的位置进给。结构设计上采用了经典的凸凹燕尾嵌合构型，公轨与母轨的配合面经过斜度匹配，常规设计中配合斜度多取55度或60度，既保证装配时的导向导入便利性，又能在锁紧时通过斜向分力实现配合面的无间隙压紧，消除往复运动过程中的反向回程间隙。滑轨的滑座部分预留了标准的工装安装螺孔阵列，可直接搭载检测头、夹具、加工头等功能部件，无需额外设计转接板，能有效缩减设备整体的装配尺寸链，减少累计安装误差。

　　设计过程中首先要明确的是安装边界约束，整套滑轨的安装基面需要保证平面度公差不低于0.02mm/100mm，公轨通过沉头螺钉固定在设备基座上时，需要按对角顺序逐步拧紧螺钉，避免安装过程中导轨产生扭曲变形，导致后续运动阻力增大、磨损加快。配合间隙的调整是这类滑轨设计的核心要点，结构上预留了镶条调整位，通过推拉楔形镶条的位置，就能精确控制公母轨配合面的预紧力，预紧力调整到滑台在全行程内运动阻力均匀、无卡顿，同时用百分表打表检测滑台端面，反向推动时的窜动量不超过0.01mm即为合适状态，过松会导致运动精度不足，过紧则会加剧配合面的磨损，大幅缩短使用寿命。

　　外形尺寸设计上，这套燕尾滑轨的总行程适配中小型精密工位的使用需求，导轨总长度根据行程预留了两端的限位缓冲距离，避免滑台运动到行程端点时出现硬碰撞，燕尾截面的宽度尺寸经过载荷校核，能满足常规小型工装的承载需求，垂直方向的安装高度控制在较低区间，能有效降低运动部件的重心，进一步提升运动过程的稳定性。导轨的配合面设计有均匀的润滑油槽，日常维护时只需定期在油槽内加注润滑脂，就能在配合面形成稳定的油膜，减少金属面直接摩擦带来的磨损，延长整体使用寿命。

　　从实际选型适配的角度看，这类燕尾滑轨尤其适合用在对运动精度有要求、但运动速度不超过0.5m/s的工位，比如磨床的砂轮进给滑台、工装夹具的位置调整机构、光学检测设备的镜头微调架等场景，相比其他类型的直线导向部件，它的结构更简单，加工工艺性更好，后期维护成本更低，哪怕在多粉尘、少量切削液飞溅的车间环境下，只要做好定期清洁润滑，就能长期保持稳定的导向精度。设计建模过程中，对燕尾配合面的公差配合做了严谨的匹配，公轨的斜面尺寸取负公差，母轨的斜面尺寸取正公差，保证装配时能通过镶条实现间隙的灵活调整，同时所有棱边都做了倒角处理，避免装配过程中锐边划伤操作人员，也能减少应力集中带来的结构变形风险。
