抽屉滚珠导轨安装结构设计方案

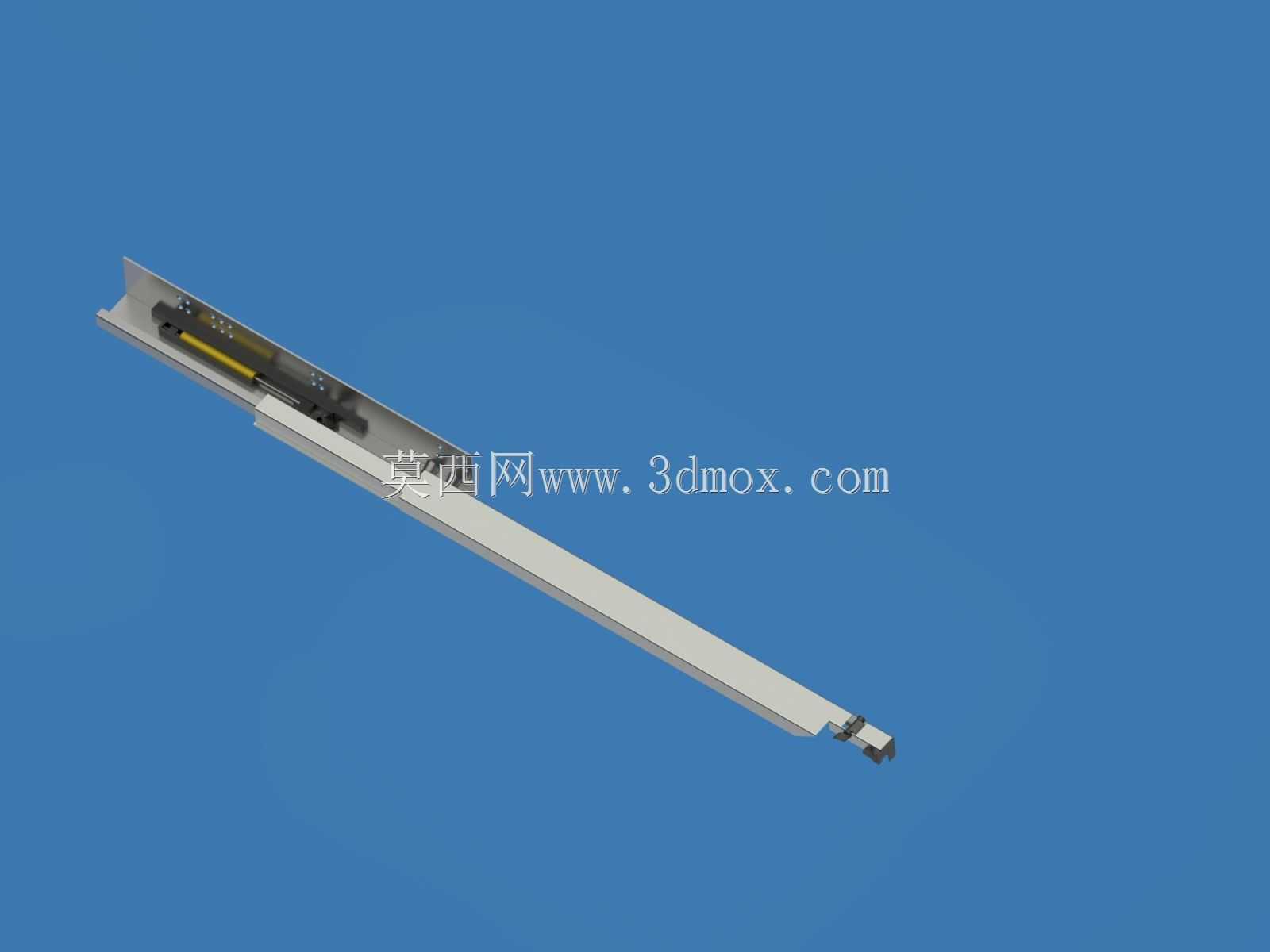

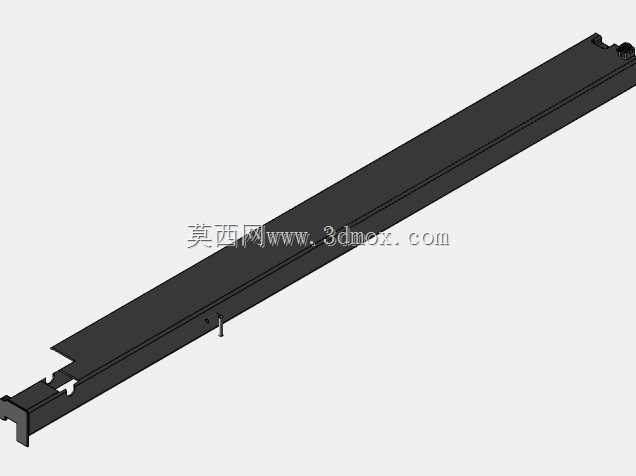

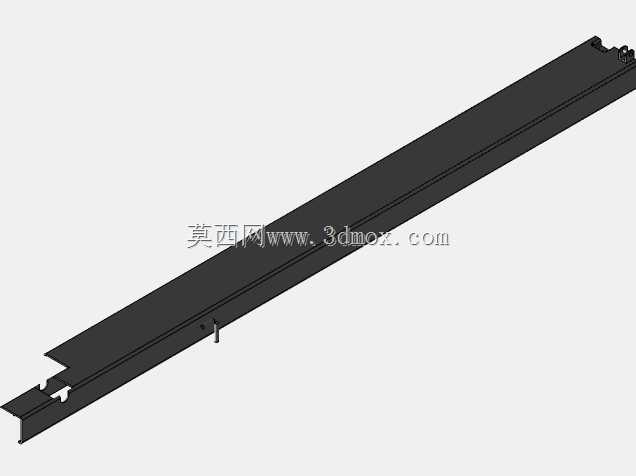

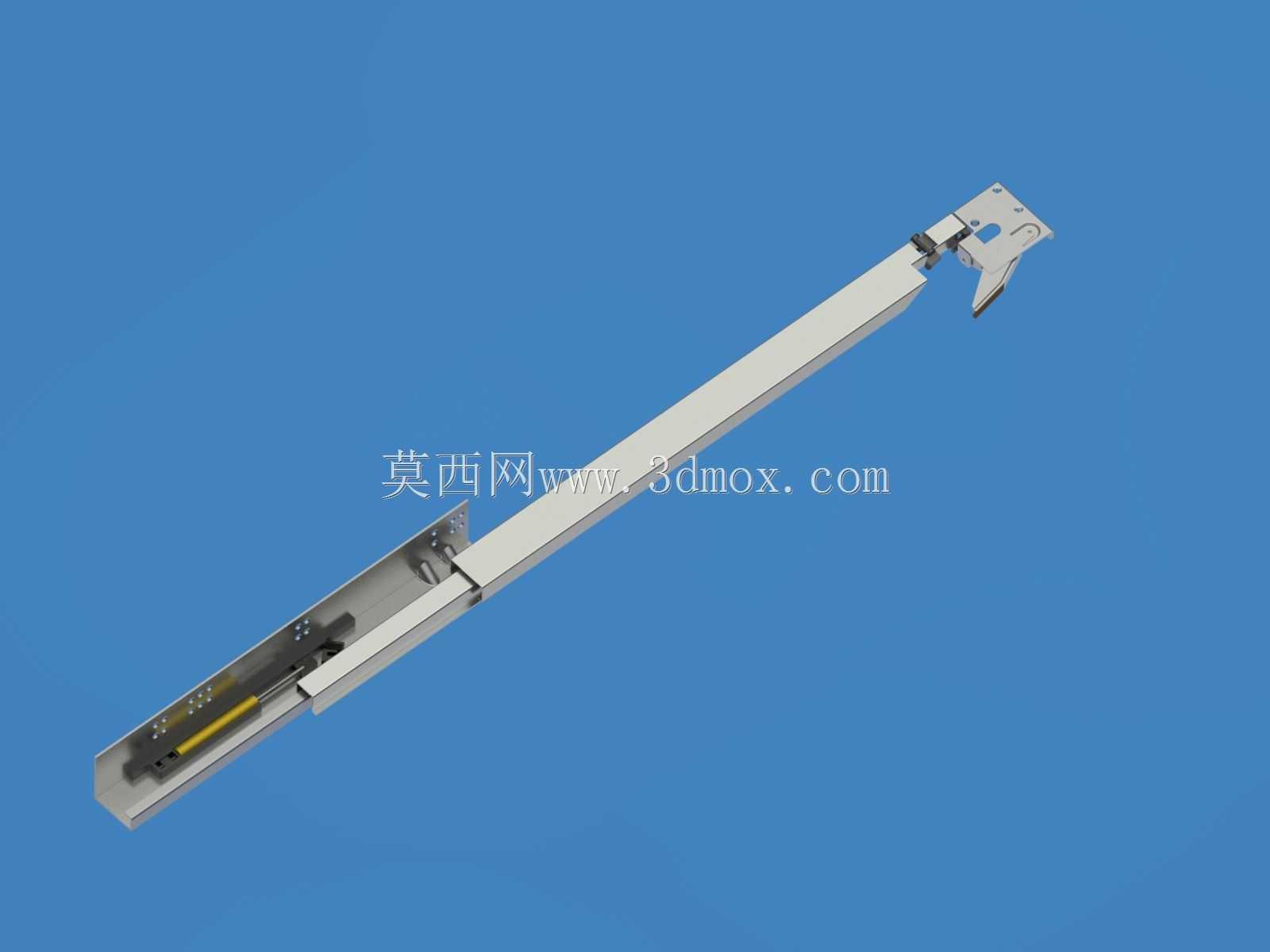

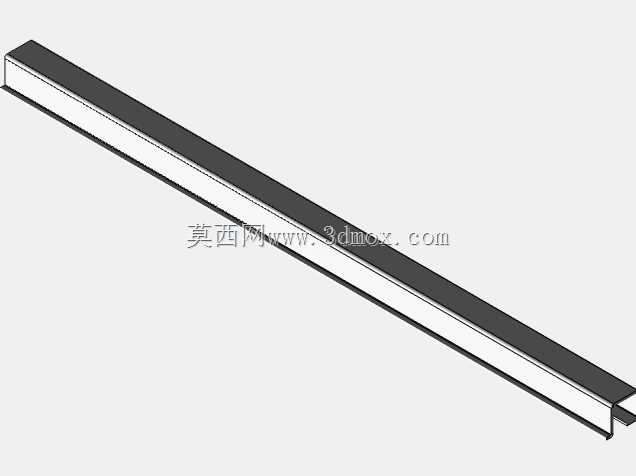

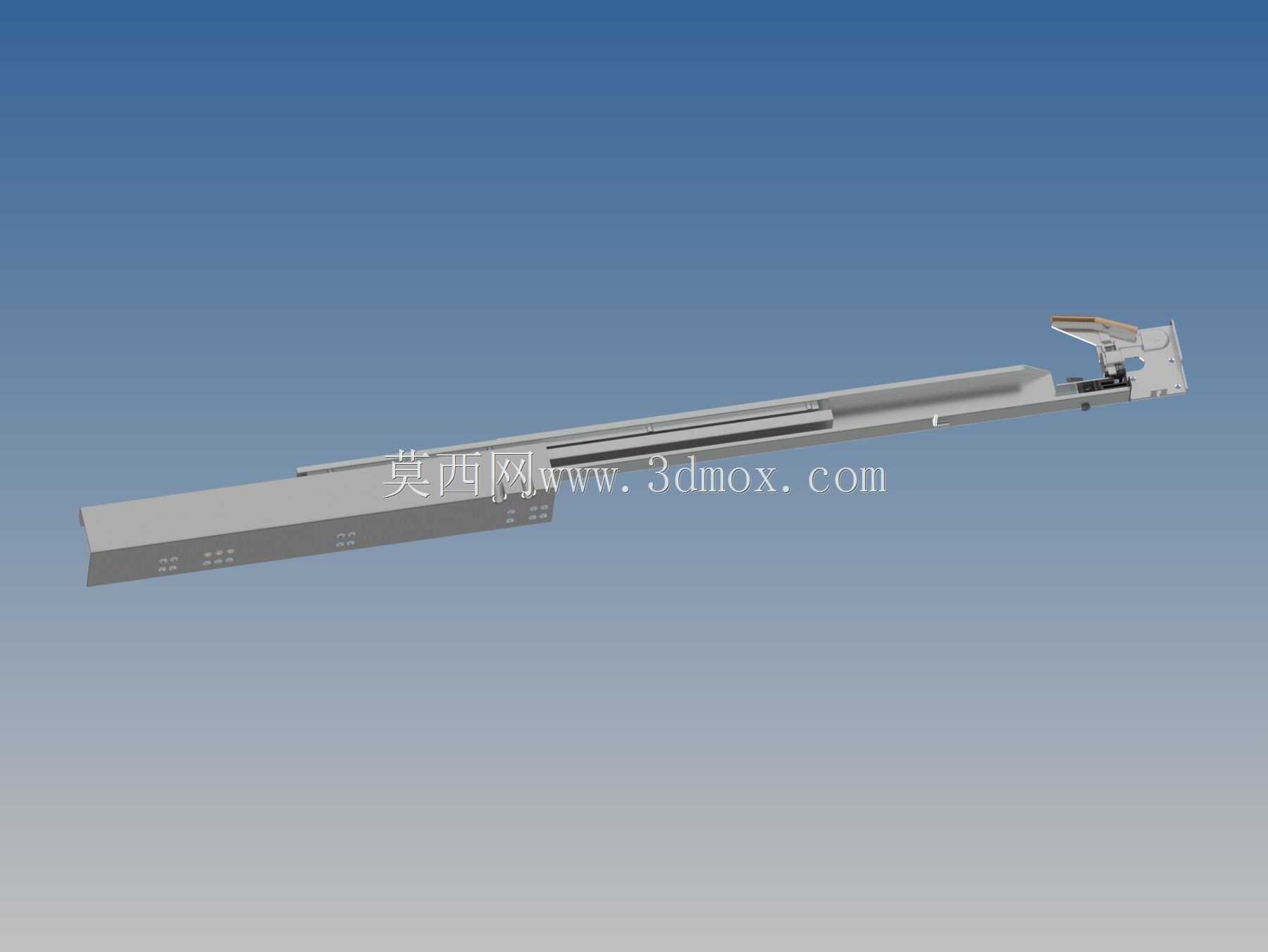

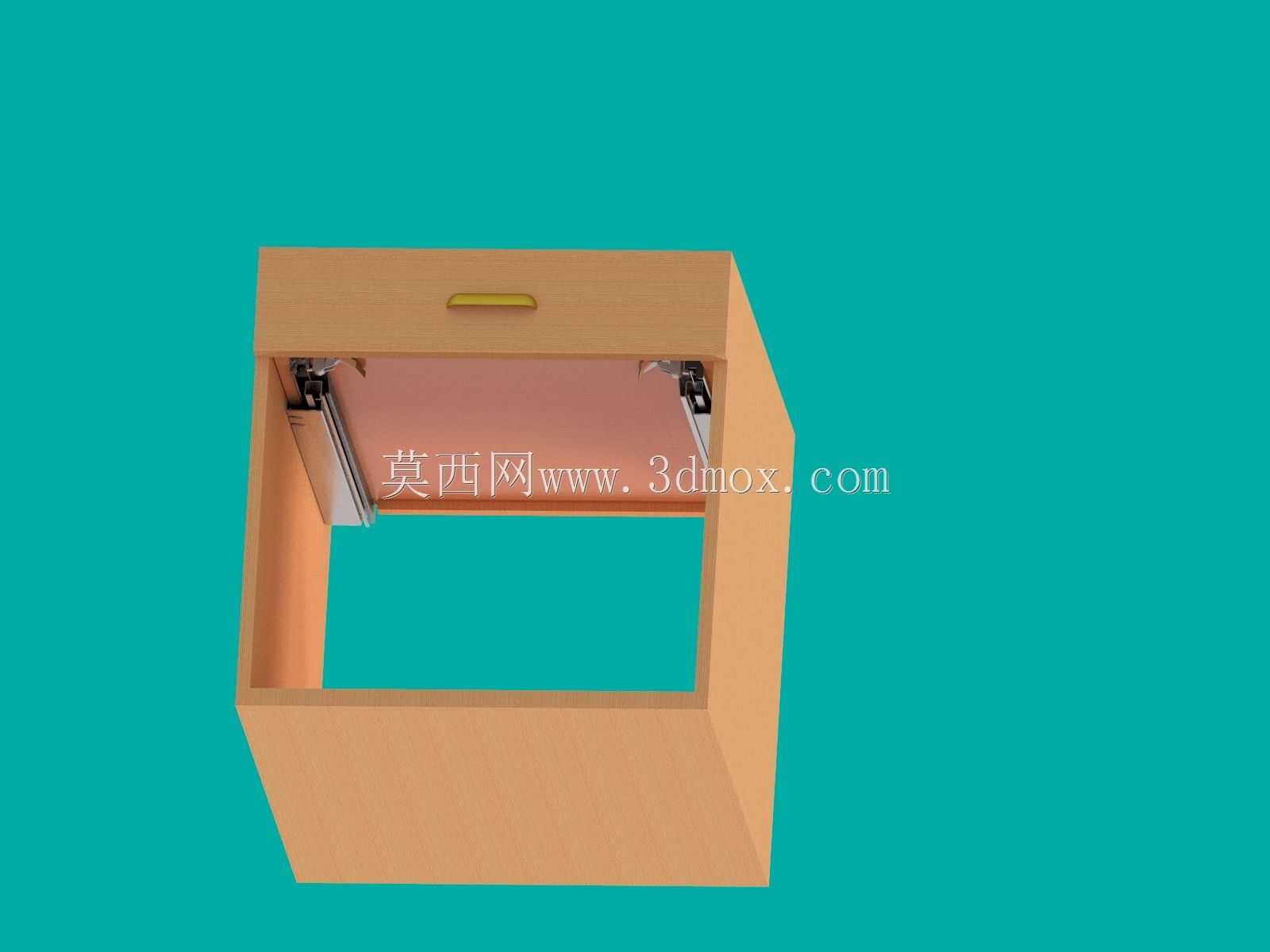

　　这套抽屉滚珠导轨安装结构，主要面向民用家具、办公储物柜体、工业工具柜等场景的抽屉滑动支撑需求，解决传统抽拉结构卡顿、行程不足、承重后易变形的常见问题。日常使用中，抽屉作为储物空间的核心活动部件，其滑动顺畅度直接影响柜体的使用体验，尤其是存放较重工具、文件、物料的抽屉，对导轨的承重能力、滑动稳定性、安装定位精度都有较高要求。从结构设计来看，这套方案采用侧装式滚珠导轨布局，导轨固定端安装在柜体侧板内侧，活动端与抽屉侧板连接，通过钢珠在导轨滚道内的循环滚动实现低摩擦滑动，相比传统木质滑轨、普通滑轮滑轨，滚动摩擦系数更低，抽拉时无明显阻滞感，满载状态下也能实现平稳推拉，不会出现抽屉侧偏、卡顿甚至脱轨的问题。设计过程中优先考虑了安装容错性，

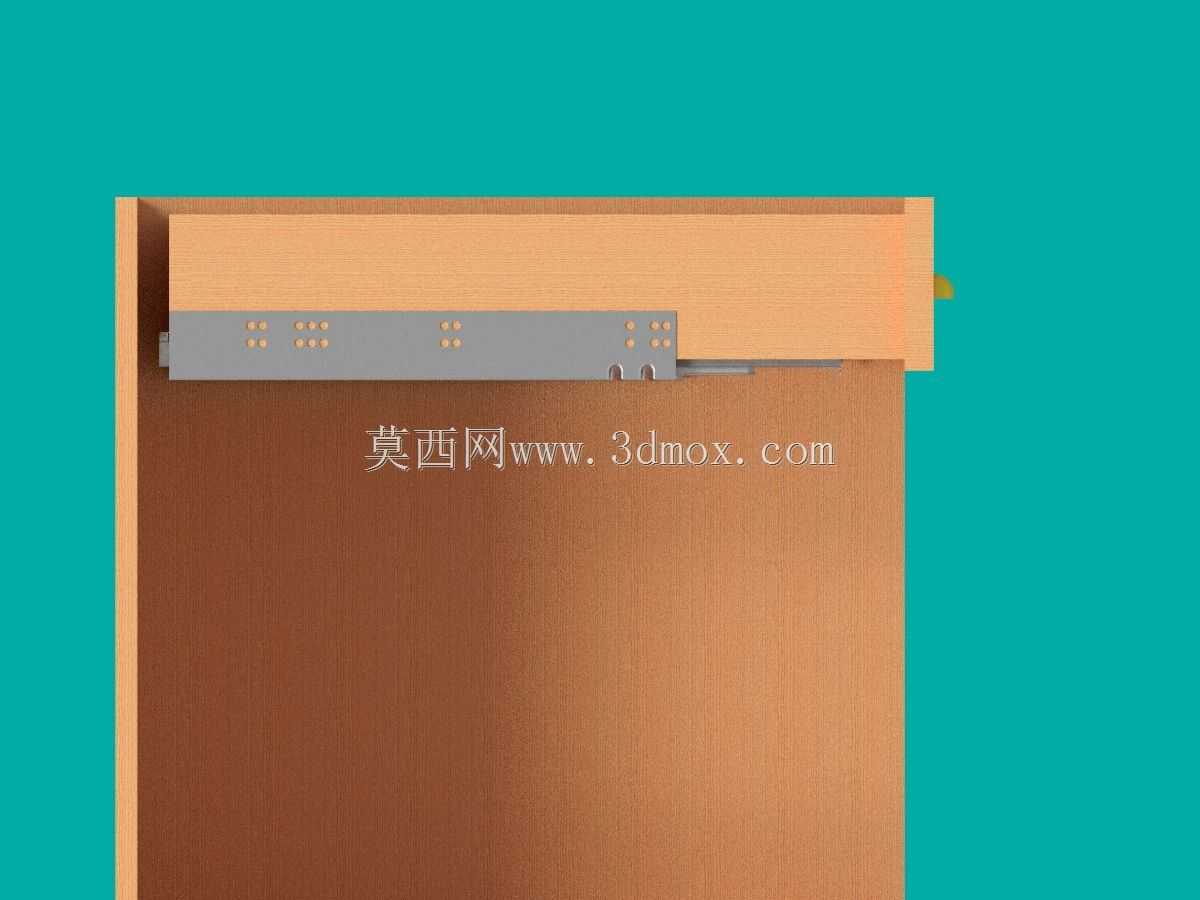

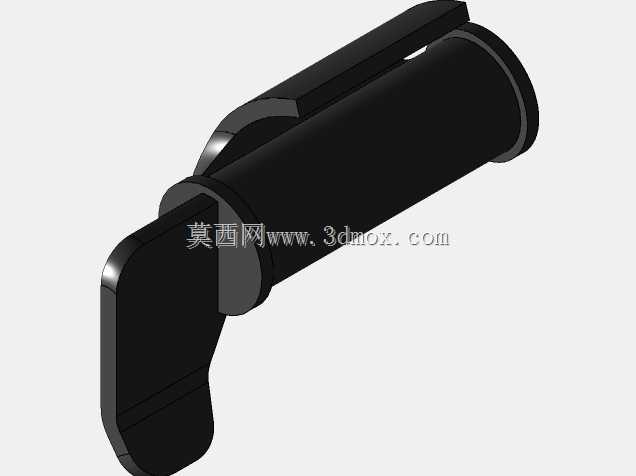

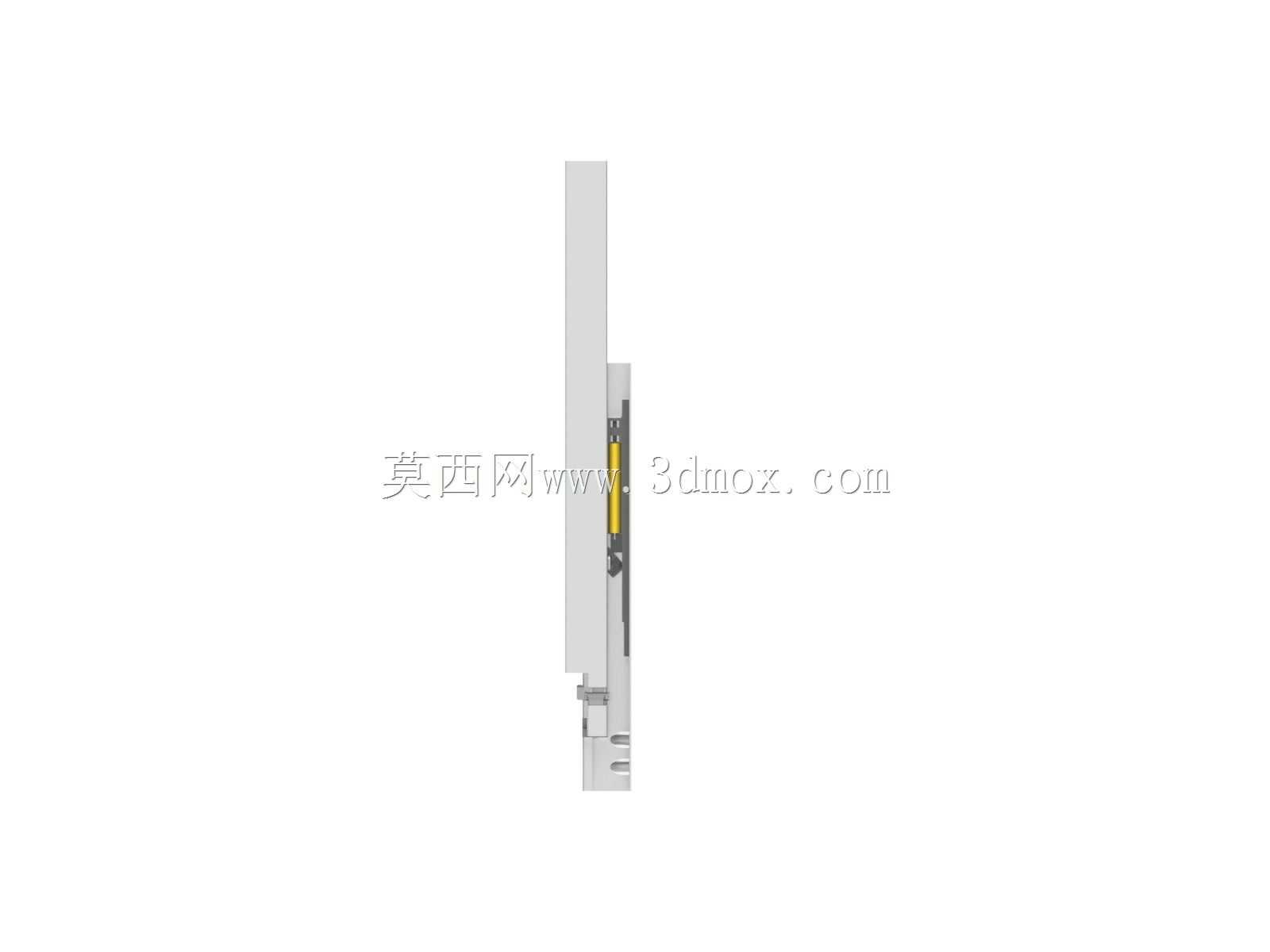

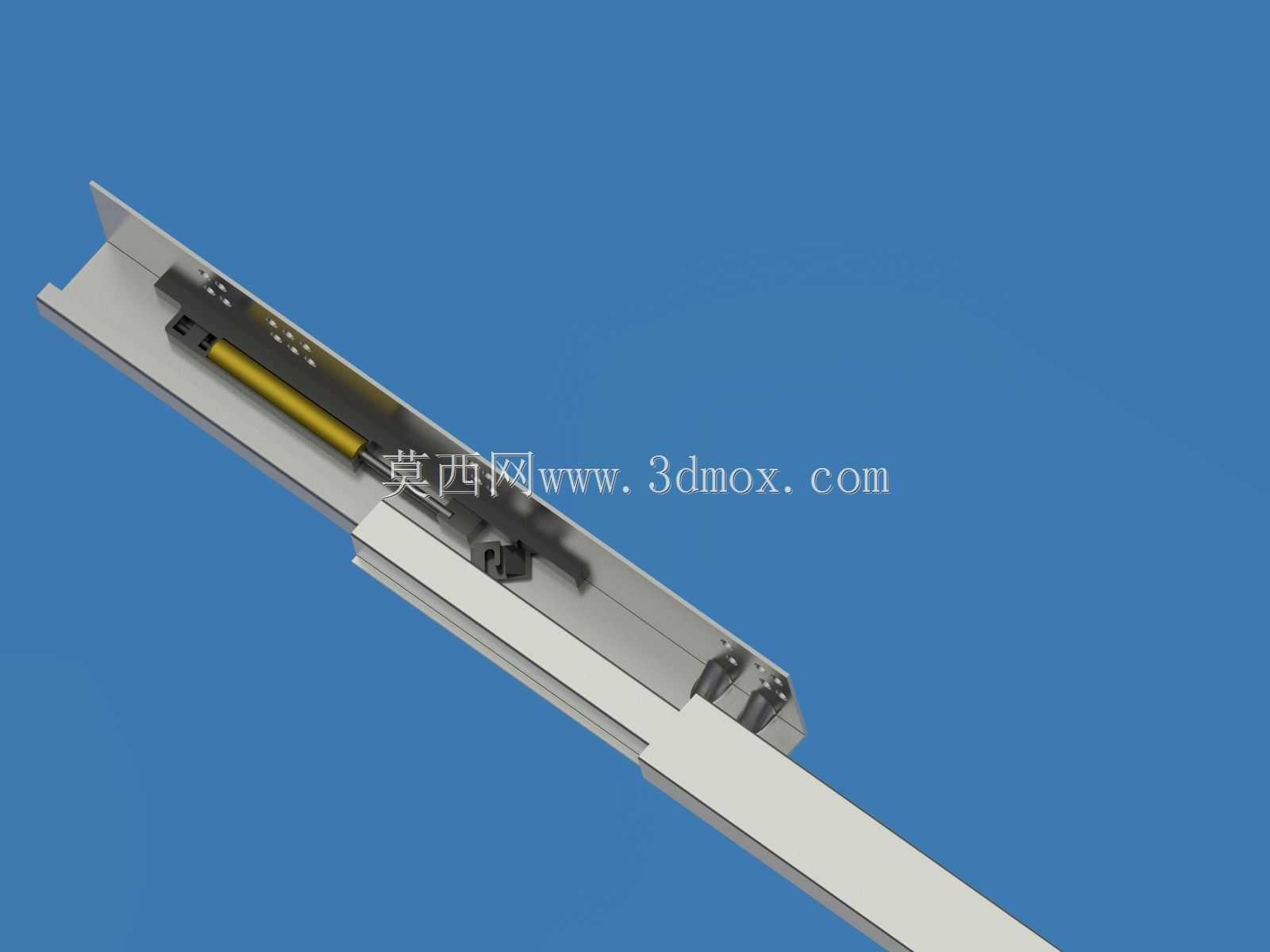

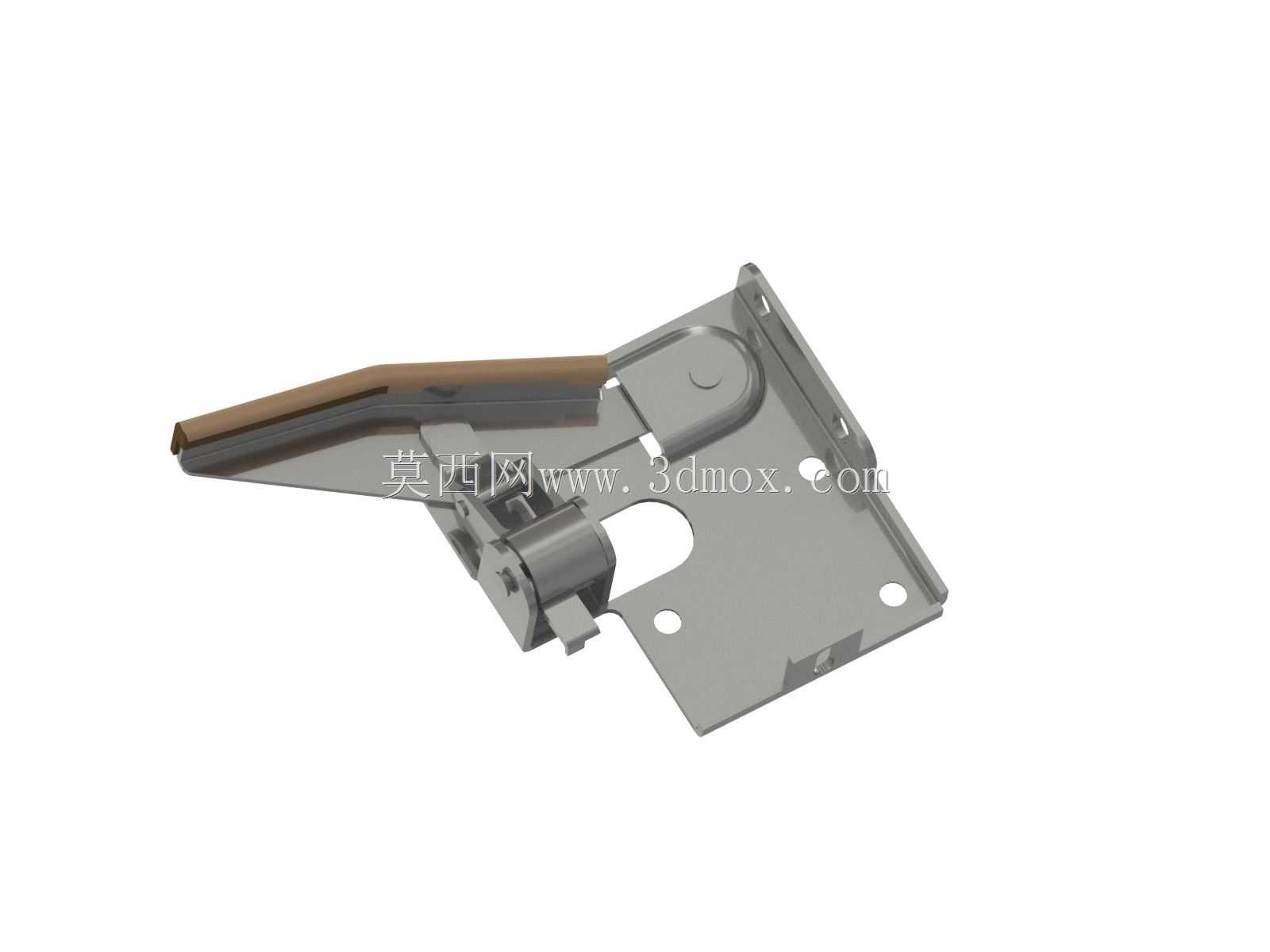

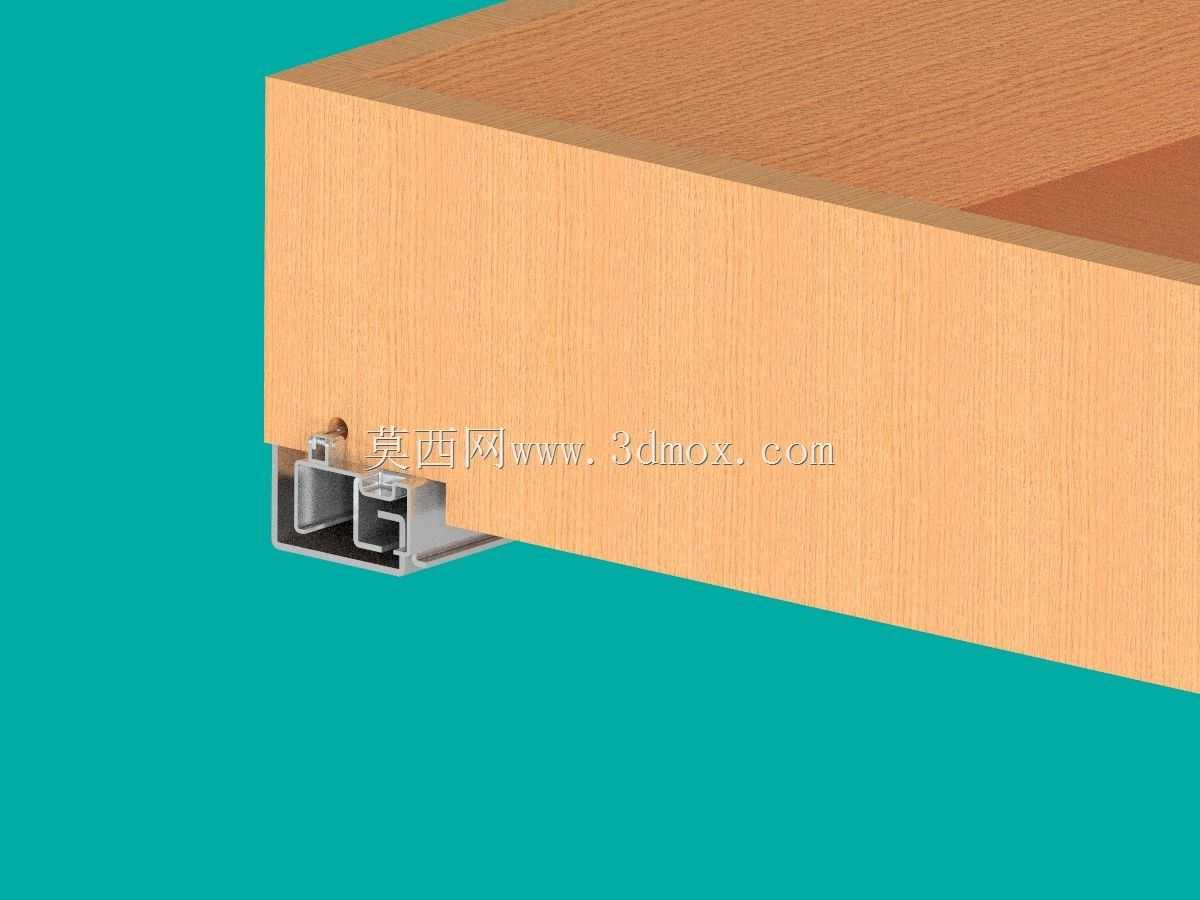

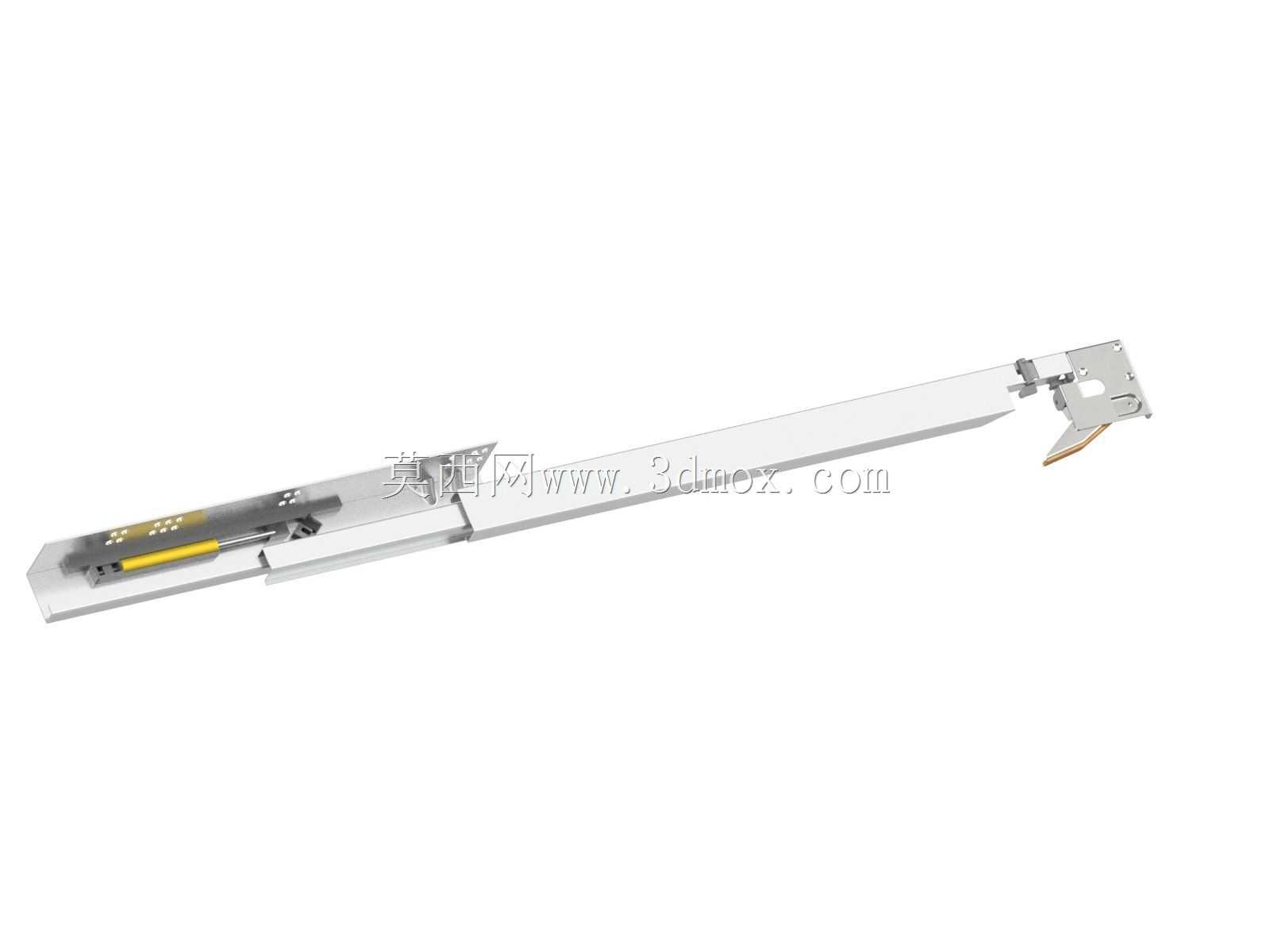

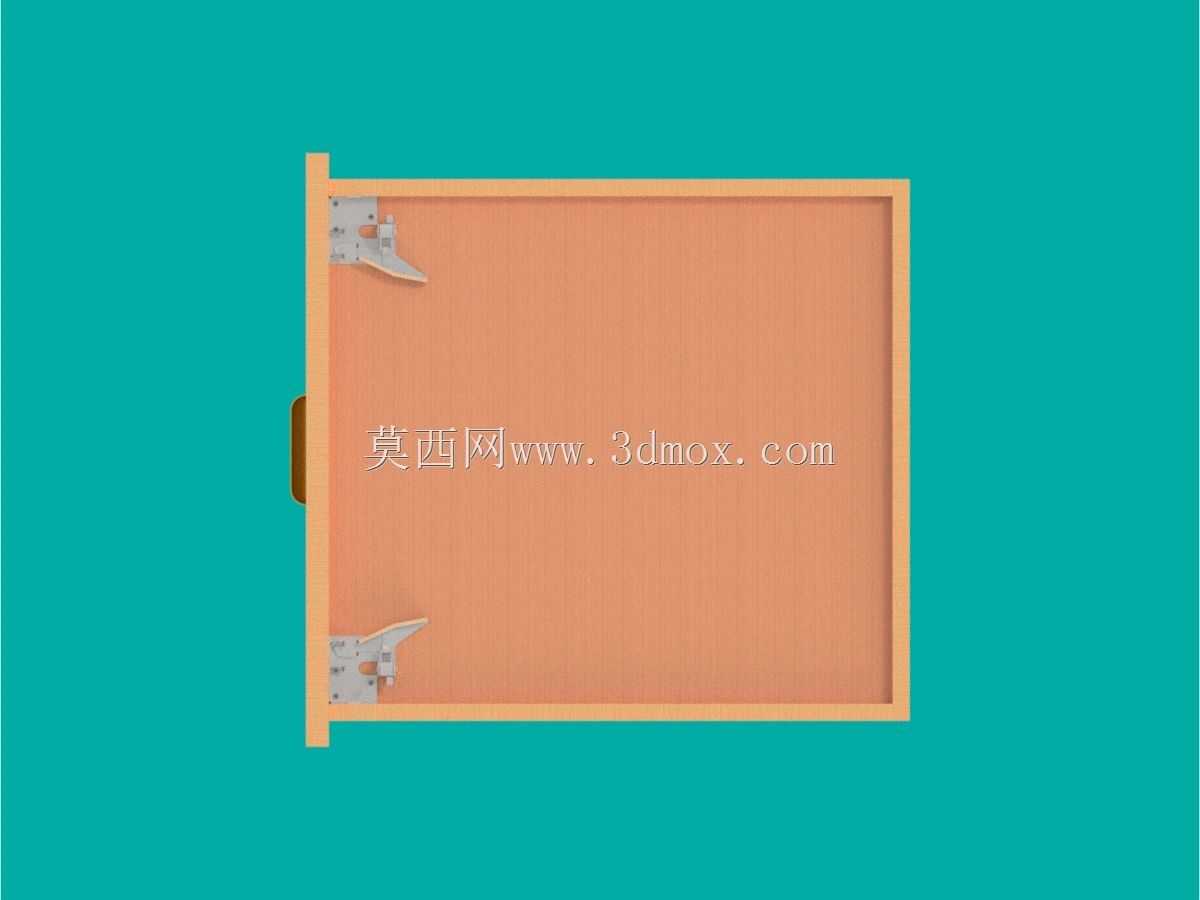

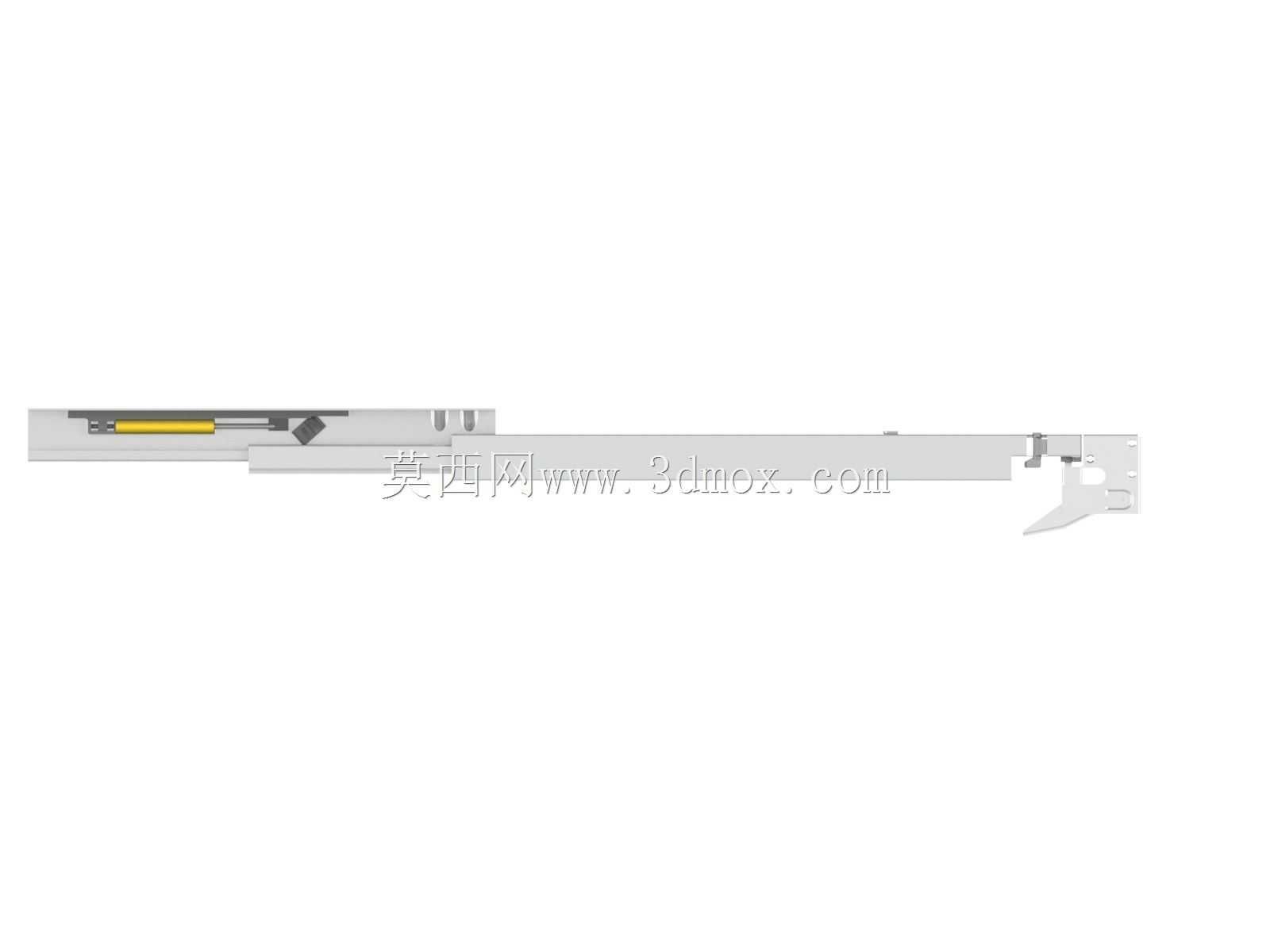

　　柜体侧板上预留的安装孔位做了长圆孔设计，允许安装时存在±1mm的位置偏差，降低现场安装的对位难度，不需要高精度的定位工装就能完成导轨装配，适合批量家具生产的流水线装配作业，也能满足后期维修更换导轨时的适配需求。从安装边界来看，这套结构适配的抽屉单元为矩形盒体结构，柜体侧板与抽屉侧板之间预留6mm的安装间隙，刚好容纳导轨的闭合厚度，不会出现抽屉与侧板摩擦的问题；导轨上集成的缸体活塞式阻尼释放杆，能在抽屉推至闭合行程末端时提供缓冲阻尼，避免抽屉快速闭合产生撞击噪音，同时防止抽屉内放置的易碎物品因碰撞倾倒破损，当抽屉抽拉至最大行程位置时，导轨自带的限位结构会自动锁止，避免用力过猛导致抽屉整体从柜体中脱出，消除使用过程中的安全隐患。

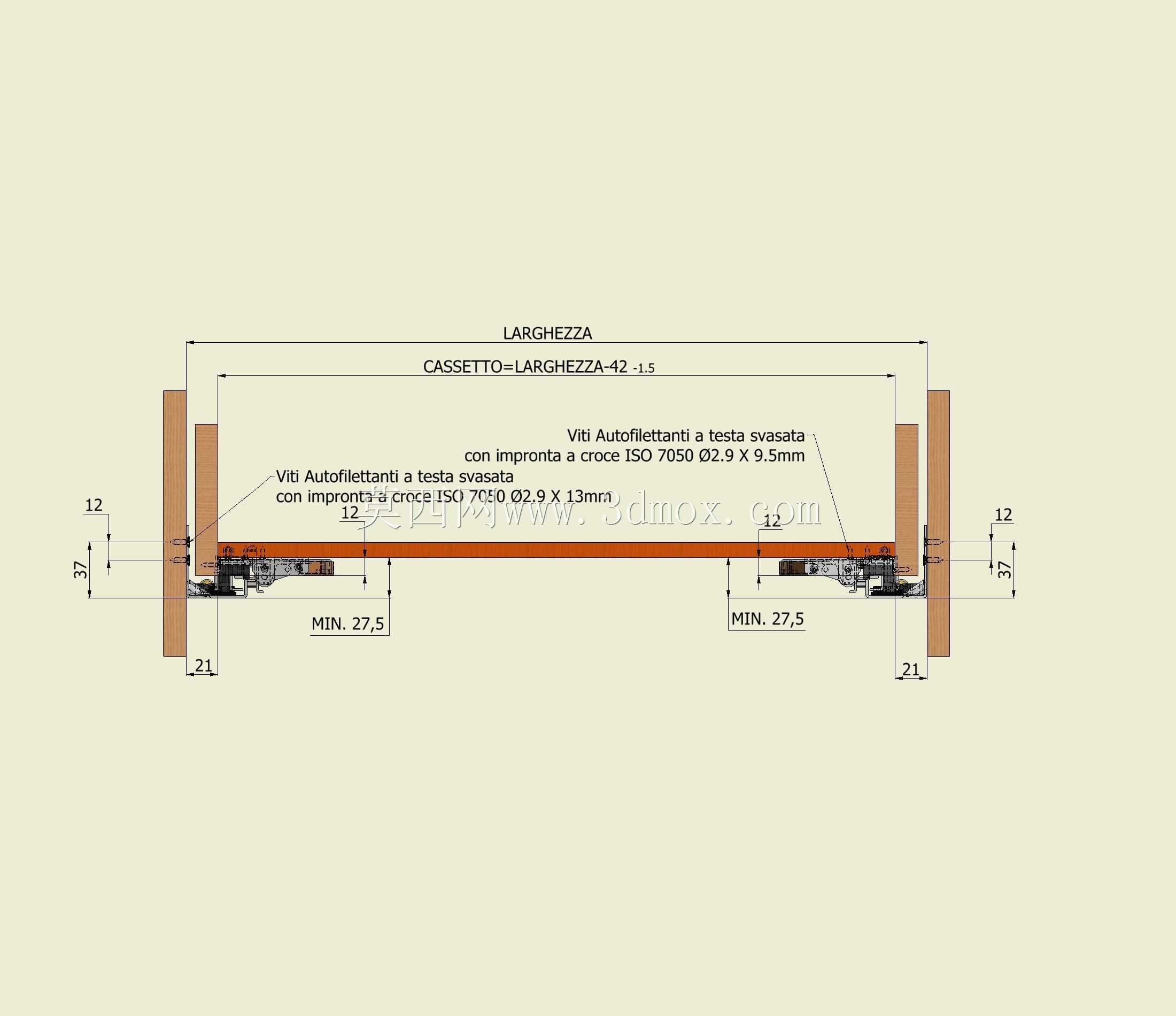

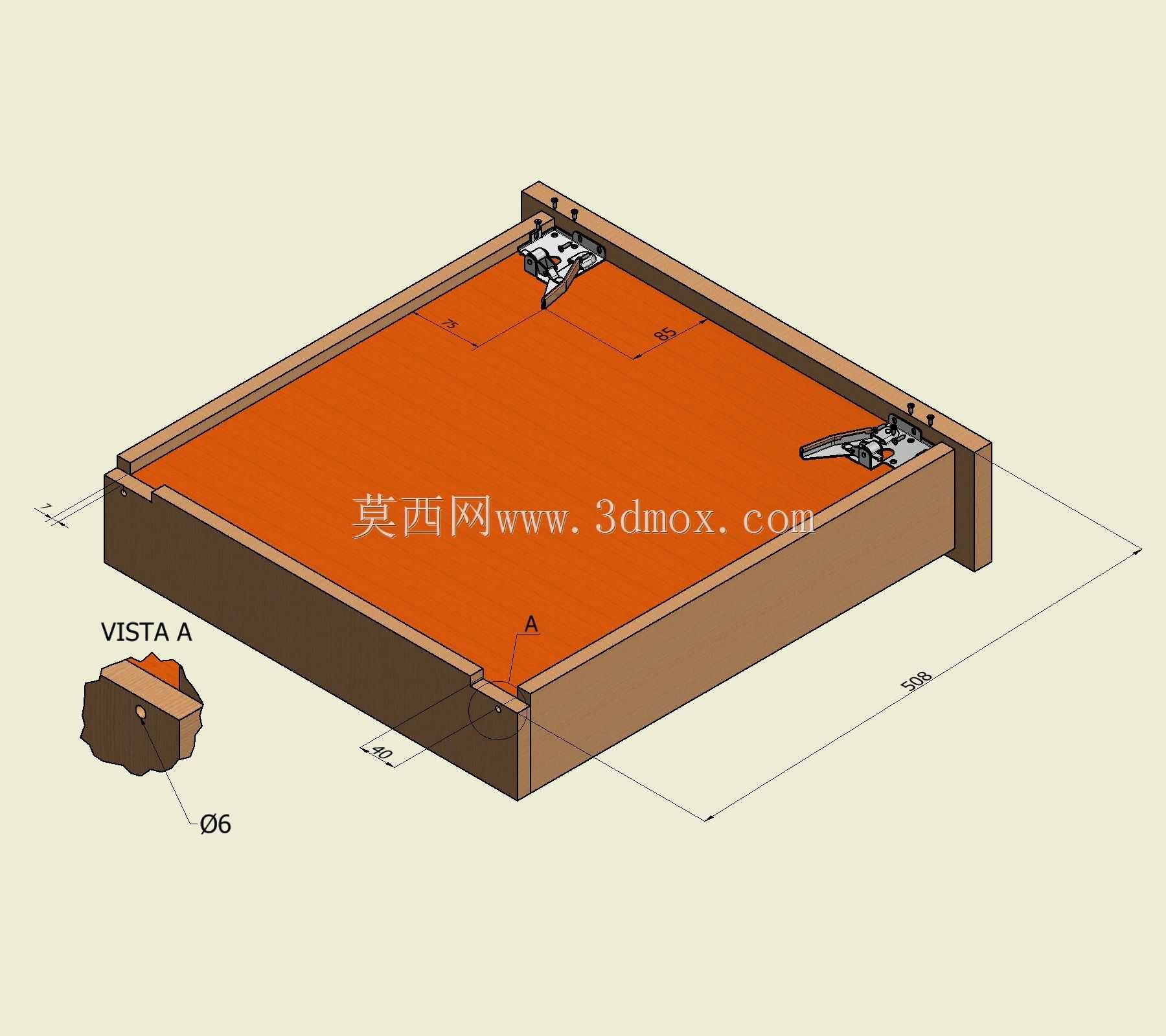

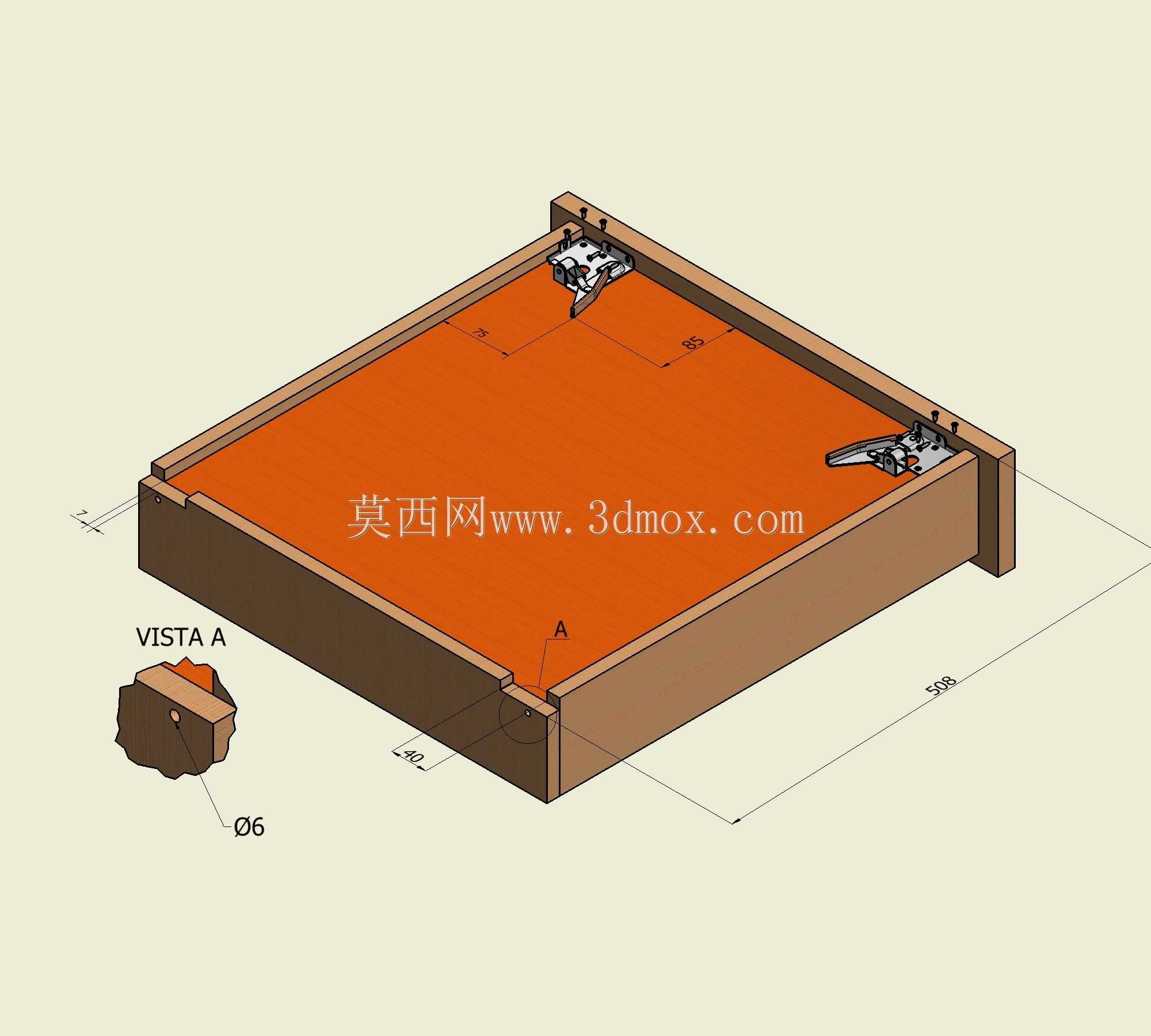

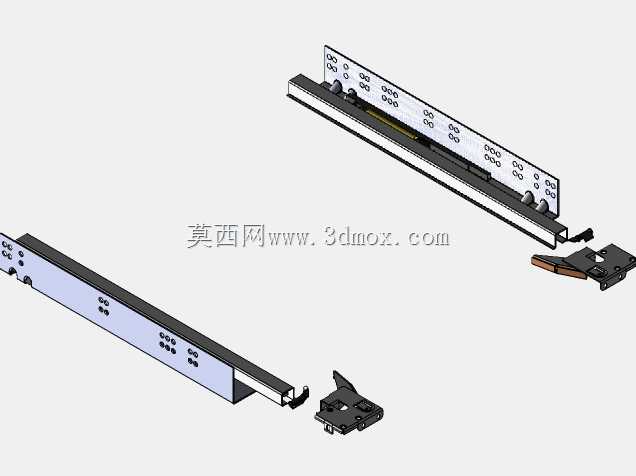

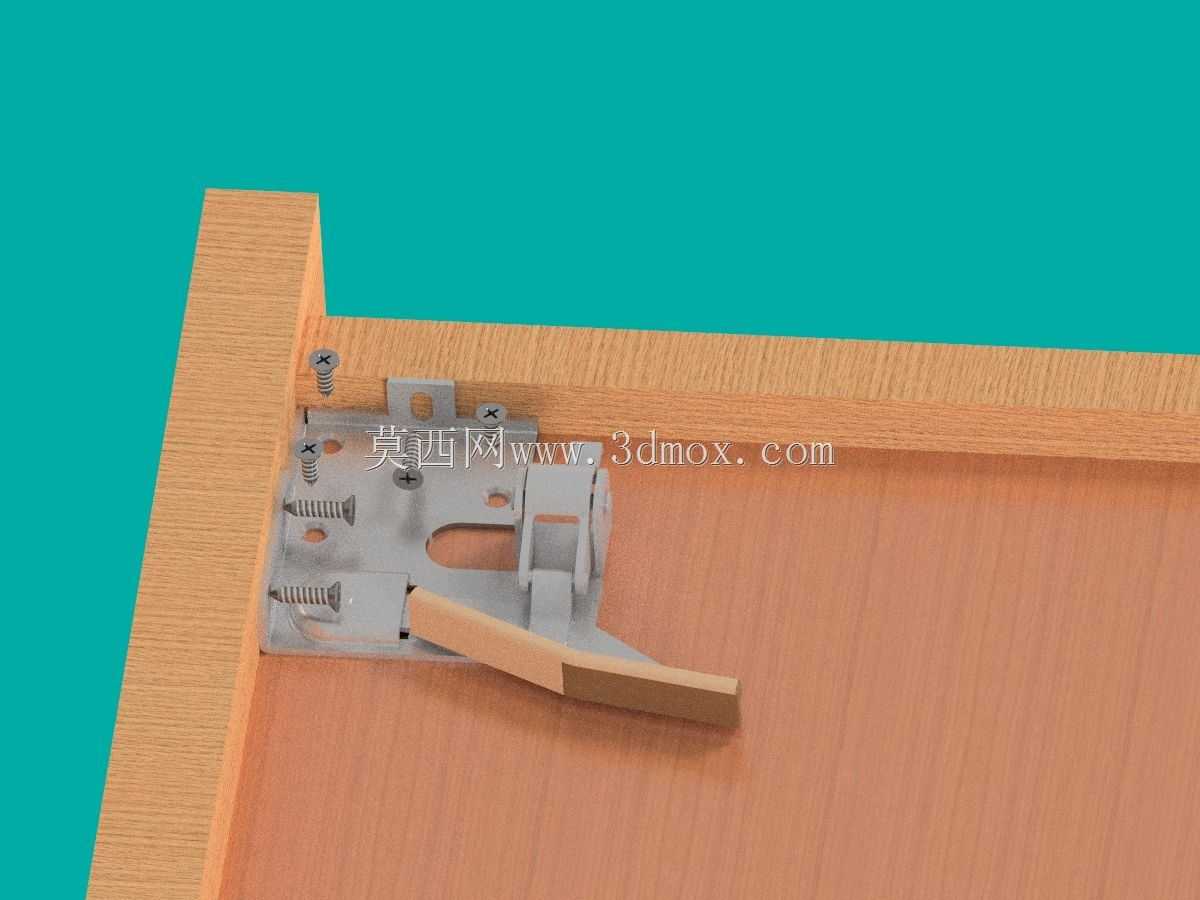

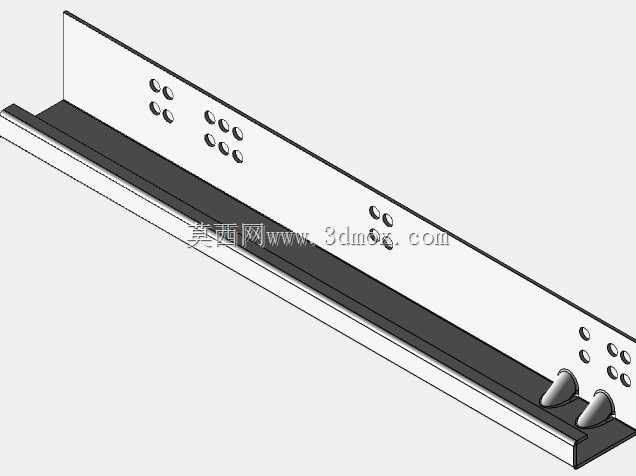

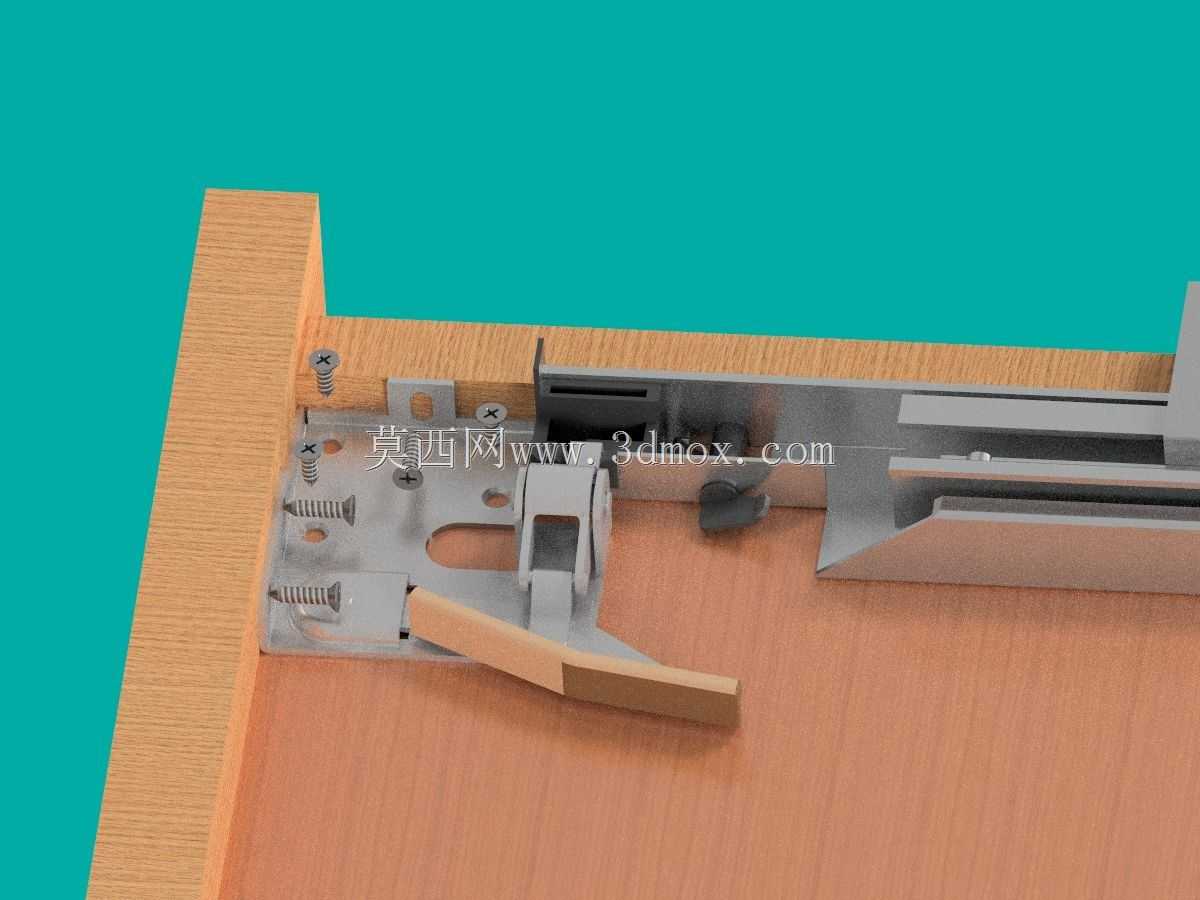

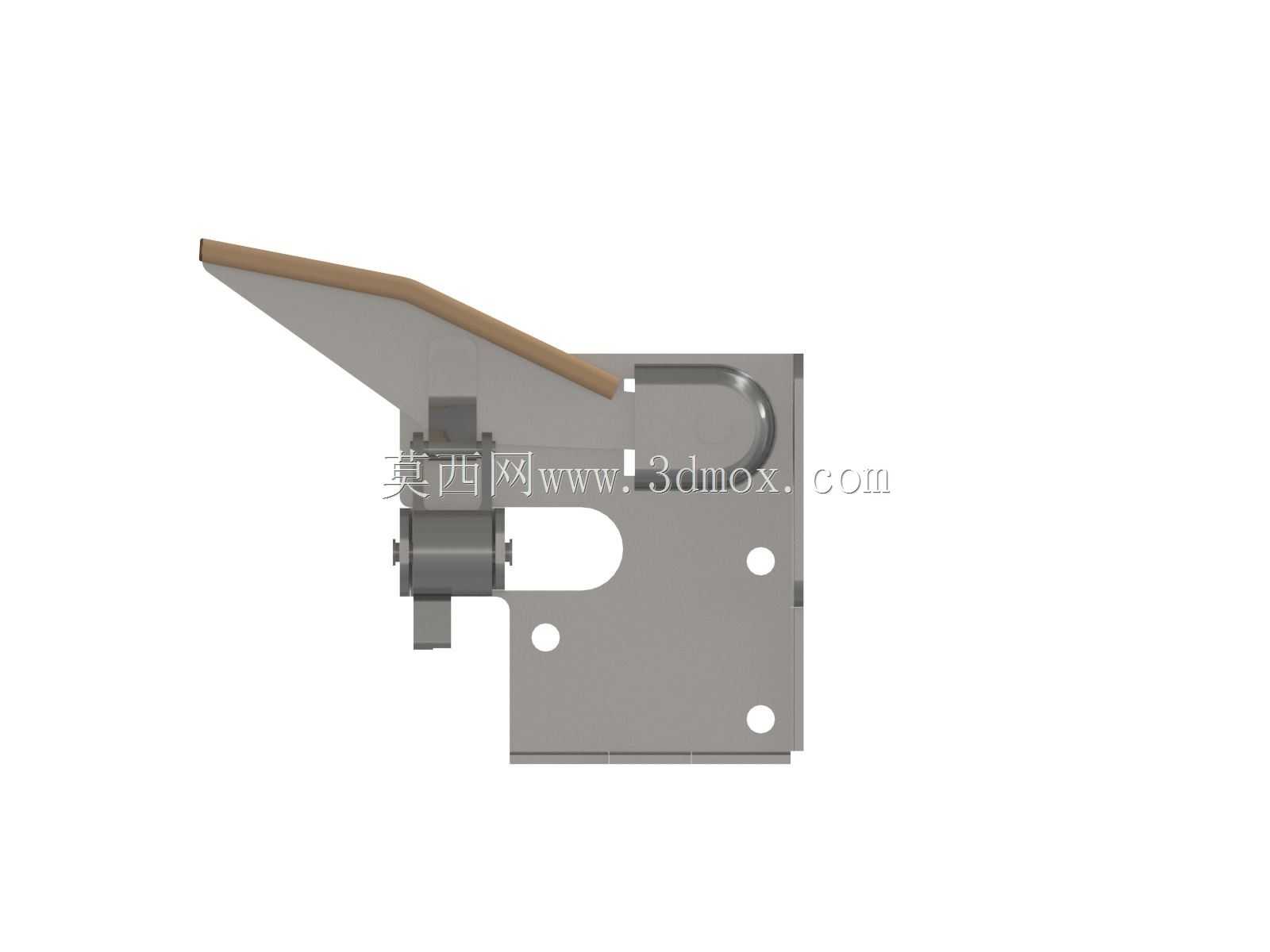

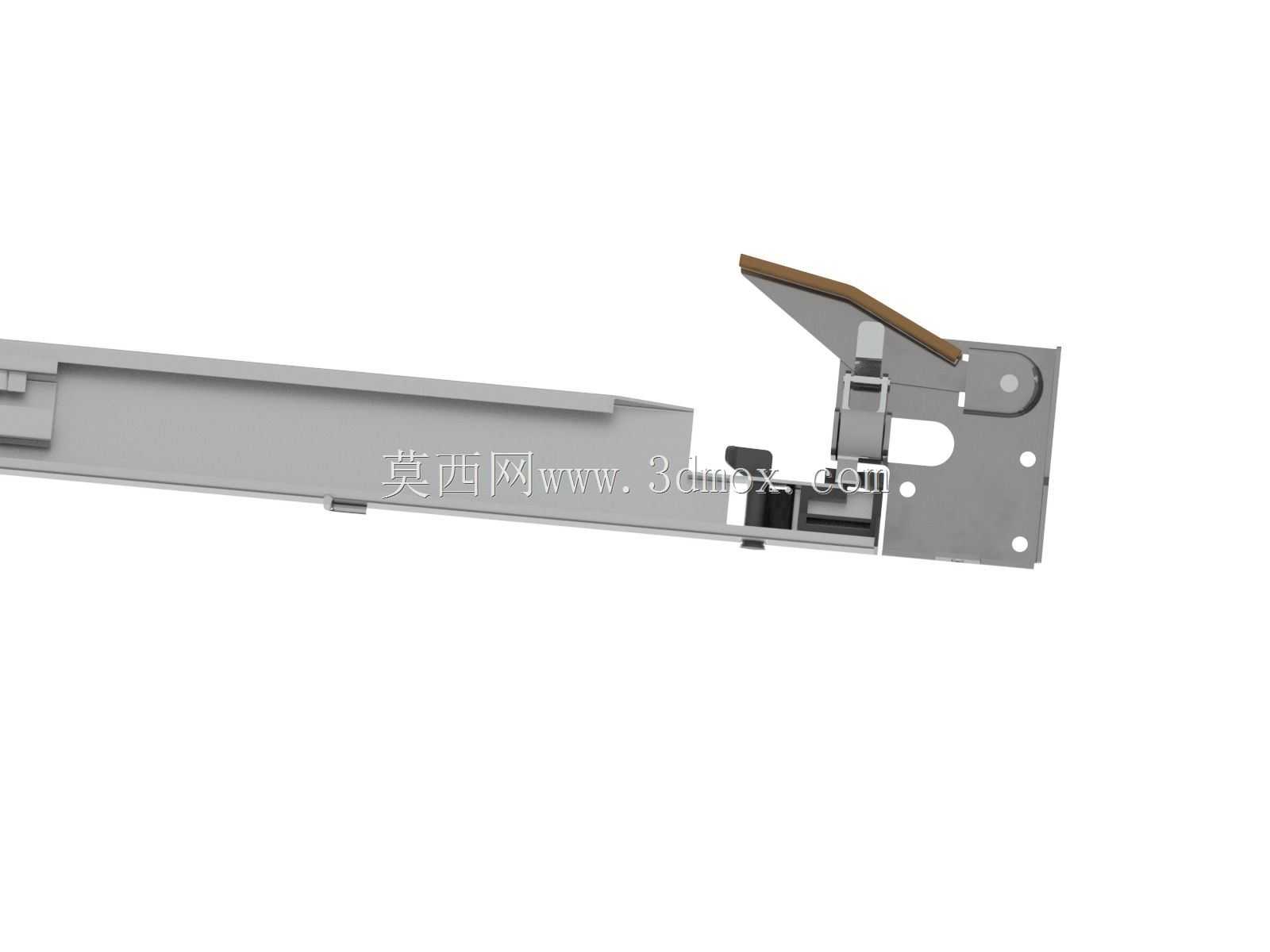

　　结构细节上，导轨的固定端采用多颗沉头螺丝与柜体侧板连接，螺丝孔位沿导轨长度方向均匀分布，能将抽屉满载时的载荷均匀分散到柜体侧板上，避免局部应力集中导致侧板开裂或者导轨变形；活动端与抽屉的连接同样采用沉头螺丝固定，连接面做了铣平处理，保证导轨安装后与抽屉侧板完全贴合，不会出现安装翘曲导致滑动阻力增大的问题。图中标注的Ø6安装孔位，对应通用的M5自攻螺丝安装尺寸，适配市面上绝大多数板式家具、钢制工具柜的板材厚度，不需要额外定制特殊规格的紧固件，降低配件采购成本。在实际应用场景中，这套导轨结构既可以用于家用衣柜、橱柜的抽屉装配，也能适配工业车间的工具储物柜、实验室的试剂柜、办公场所的文件柜等不同场景，

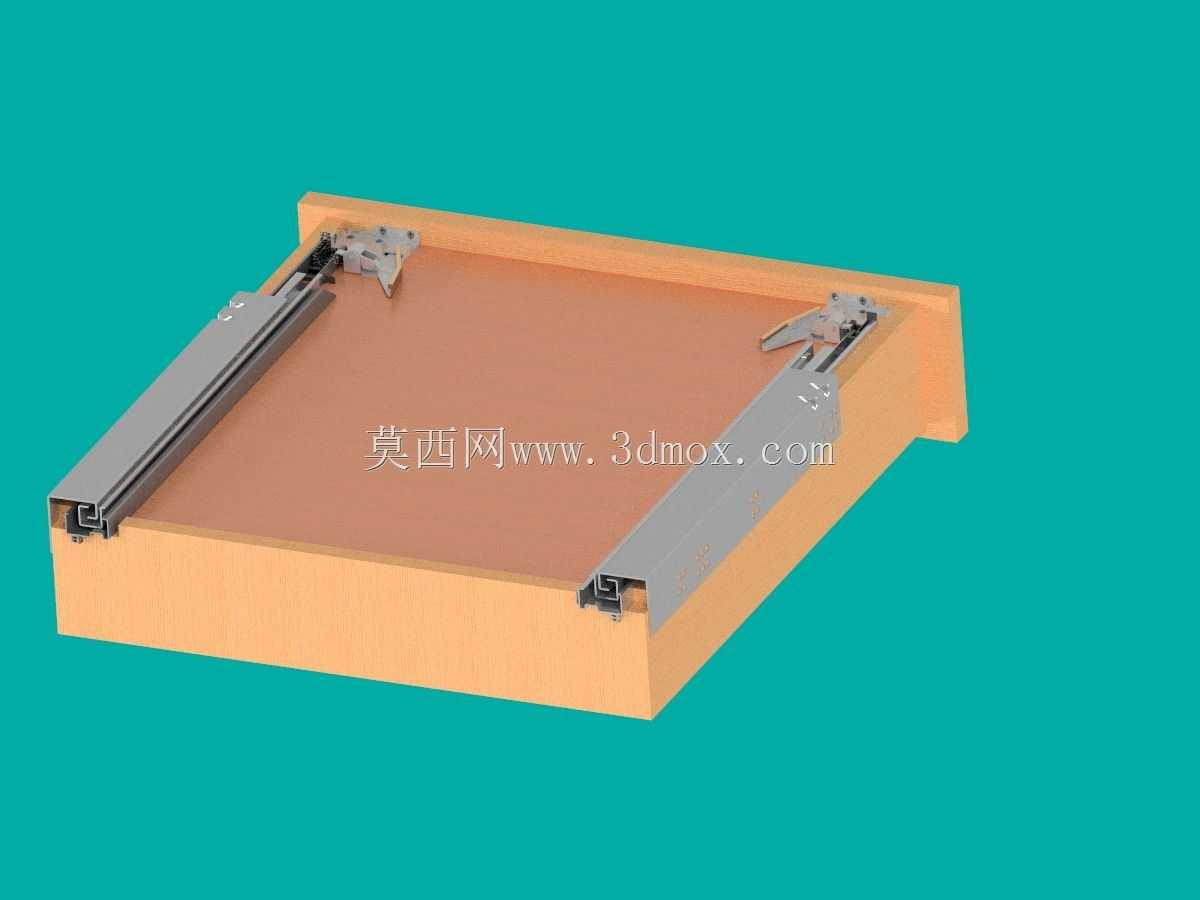

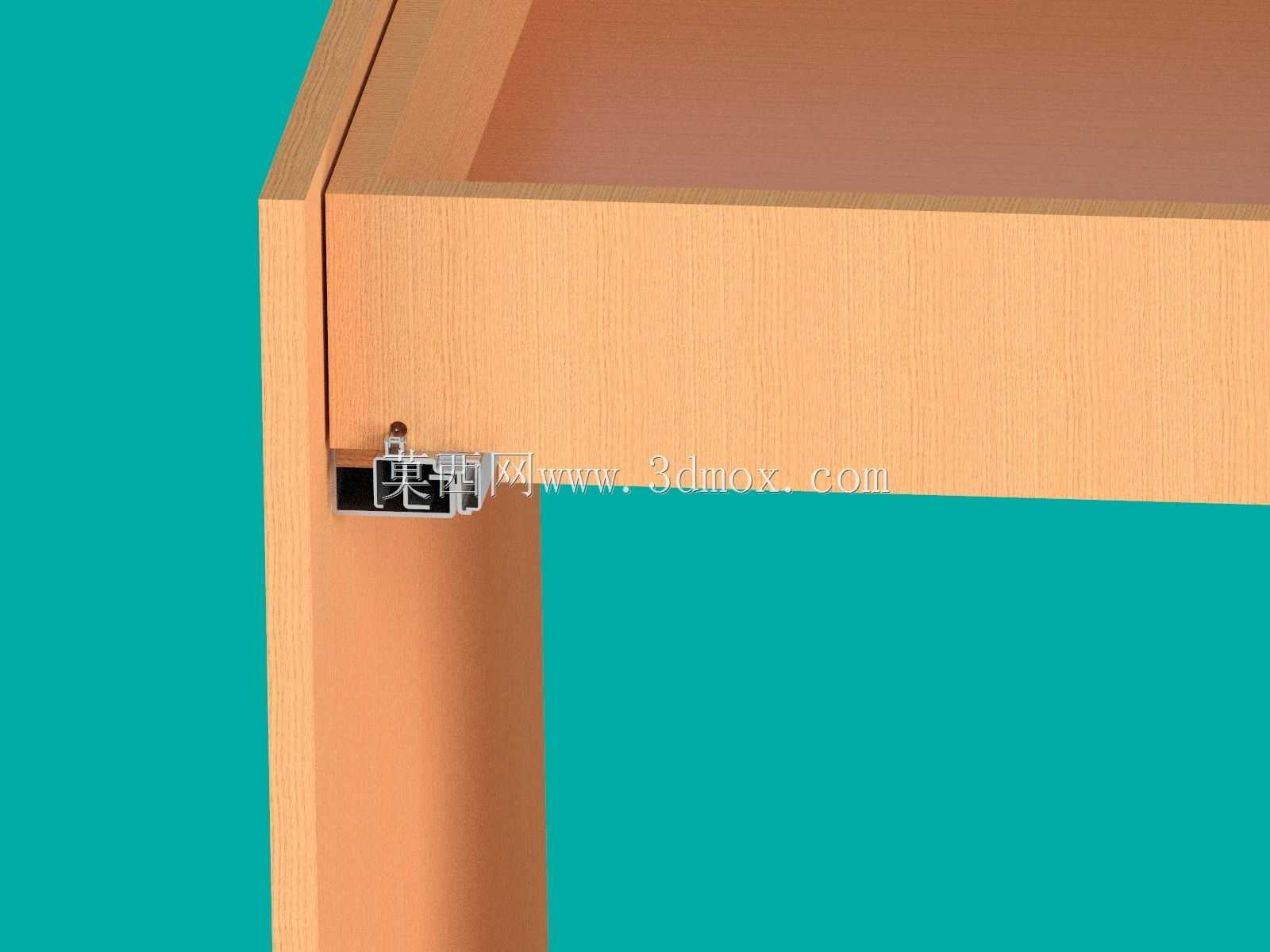

　　阻尼结构的存在让其在需要静音的办公环境、居家环境中使用体验更佳，不会因开关抽屉产生噪音干扰周边人员。设计时还考虑了长期使用的磨损问题，导轨滚道表面做了硬化处理，钢珠采用高碳铬轴承钢材质，经过多次循环抽拉测试后滚道无明显磨损凹陷，不会出现使用一段时间后滑动松旷、晃动的问题，整体结构的使用寿命能满足柜体全生命周期的使用需求，不需要频繁更换导轨配件。从柜体整体布局来看，这套导轨的安装不会占用抽屉内部的储物空间，所有结构都隐藏在柜体侧板与抽屉侧板的间隙内，抽屉内部可以实现全空间利用，相比底装式导轨，侧装结构的安装维护更方便，不需要将抽屉完全抬起就能完成导轨的调试和更换，后期维护效率更高。
