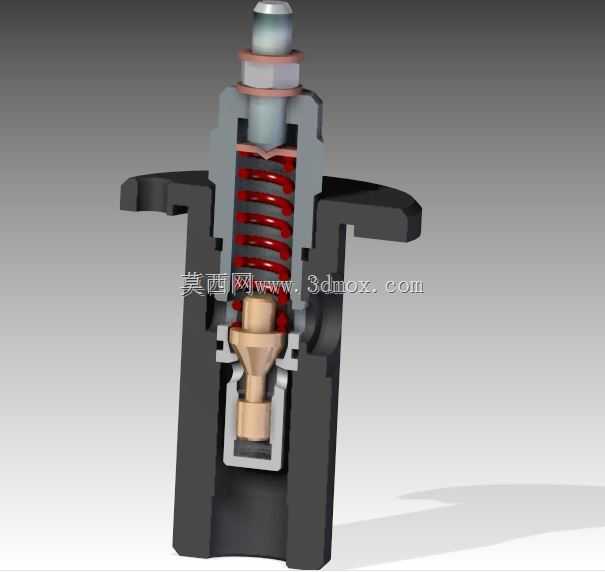

弹簧直动式溢流安全阀剖视结构设计

　　这款弹簧直动式安全阀的结构设计，核心围绕低压小通径管路系统的超压泄放需求展开，从剖视结构能清晰看到内部各部件的配合逻辑，完全贴合常规工业管路的安装使用场景。日常应用中，这类阀件常配套在小型液压站、压缩空气支路、低压给排水管路、小型压力容器的排空口位置，当系统内部压力超过弹簧预设的压紧力阈值时，阀瓣会自动抬升，将多余的介质压力泄放出去，待系统压力回落至安全区间后，阀瓣在弹簧力作用下自动回座密封，避免系统持续超压引发管路爆裂、密封件损坏、介质泄漏等生产安全隐患。

　　从结构设计思路来看，这款阀采用了最经典的上弹簧下阀瓣的直动式布局，没有额外的导阀或辅助驱动结构，整体结构紧凑，响应速度快，非常适合对泄压响应灵敏度有要求、泄放流量不大的工况。阀体下部设置了带法兰边的外螺纹连接结构，安装时可以直接旋入管路预设的内螺纹接口，上部的法兰边可以贴合管路安装面，加装密封垫片后就能实现可靠的外密封，不需要额外设计复杂的安装支架，安装边界非常友好，常规管路预留的安装空间就能满足装配需求，不需要额外调整周边管路走向。

　　内部结构的配合精度是这款阀设计的核心要点，阀瓣采用了锥面密封结构，和阀座的密封锥面配合精度控制在较高等级，正常工作压力下可以实现零泄漏，避免正常工况下的介质损耗。弹簧的选型匹配了预设的开启压力区间，弹簧上端通过调节螺母实现预紧力的微调，用户可以根据实际系统的工作压力需求，调整弹簧的压缩量来改变阀的开启压力，调整完成后可以通过顶部的锁紧结构固定调节螺母位置，避免设备运行过程中振动导致预紧力偏移，引发泄压值不准的问题。阀杆和上部导向套之间采用小间隙配合，既可以保证阀瓣升降过程中始终和阀座保持同轴度，不会出现偏磨导致密封失效的问题，又不会因为间隙过小出现卡滞，即使介质中带有少量细小杂质，也能保证阀瓣动作顺畅，不会出现超压不开启的故障。

　　从外形尺寸来看，这款阀整体高度控制在常规手轮操作的可达范围内，顶部的调节结构不需要专用工具就能完成压力微调，日常巡检维护非常方便。阀体的外部轮廓做了圆弧过渡处理，没有尖锐的棱角，安装和维护过程中不会划伤操作人员，同时外部结构的强度经过校核，即使在泄放过程中出现介质反冲，阀体也能承受对应的冲击载荷，不会出现结构变形。进出口的通径匹配常规小通径管路的流量需求，泄放过程中不会因为通径过小导致泄放速度不足，无法快速将系统压力降至安全值，也不会因为通径过大导致正常回座时出现压力波动过大的问题。

　　在实际选型适配过程中，这款阀的结构可以适配多种中性介质，包括清水、压缩空气、低粘度液压油等，只要介质温度在常规密封件的耐受范围内，都可以稳定工作。内部的弹簧和阀瓣都做了对应的防腐处理，即使在潮湿的工况环境下，也不会出现锈蚀导致阀瓣卡滞的问题。导向部位的设计预留了微小的容污空间，少量介质带入的杂质会沉积在导向腔的下部，不会进入配合面影响阀瓣动作，延长了阀件的维护周期，降低了日常运维的工作量。
