微动R系列管道阀门结构设计方案

　　在石油化工、市政给排水、暖通空调等涉及流体管路输送的场景中，管路通断与流量调节的可靠性直接决定整套系统的运行稳定性，微动R系列的管路控制部件正是针对中低压工况下的精准调控需求开发的结构方案。从实际落地的工况适配性来看，这类部件常被安装在车间工艺管线分支节点、楼宇供水立管分段位置、小型换热机组的介质回路中，承担日常工况下的介质通断、小幅度流量微调功能，相比大口径重载阀门，它的操作力矩更小，微动调节的行程更短，适合需要频繁小幅度调整开度的使用场景，不会出现普通闸阀微调时行程过大、流量波动超标的问题。

　　从结构设计的逻辑来看，整个部件采用对称式的轴向布局，中部为核心的启闭件容纳腔，两侧延伸出同轴的管道连接端，这种布局的优势在于介质流经时的流道阻力更小，不会出现偏心结构带来的介质偏流、局部冲蚀过快的问题。设计阶段特意将启闭件的运动行程控制在毫米级的微动区间，操作端的转动角度与介质流通面积的变化呈线性对应关系，操作人员可以通过操作端的小幅度动作，精准控制管路内的介质流量，避免了常规阀门调节时要么全关要么全开、难以匹配中间流量需求的痛点。连接端的尺寸匹配常规公称通径的工业管道标准，安装时可以直接与同规格的管道通过法兰或者螺纹对接，不需要额外制作过渡转接件，有效降低现场安装的施工难度与配件成本。

　　在安装边界的考量上，该部件的主体外轮廓为规整的柱形结构，中部腔体的外径比两侧连接端大出约三分之一，现场布置管线时，需要在阀体中部预留足够的操作空间，尤其是操作端的一侧，要预留出扳手或者执行器安装的操作距离，避免后续运维时无法顺利操作。阀体底部设置有平整的支撑定位面，当管线沿架空支架敷设时，可以直接通过这个支撑面与管线支架做固定连接，抵消管路运行时产生的振动，避免长期振动导致连接部位出现泄漏。两侧连接端的同轴度公差控制在较高精度等级，安装对接时不会出现管道错位产生的装配应力，能有效延长密封件的使用寿命。

　　从功能特性的细节来看，该结构的密封副采用软硬结合的密封设计，金属基体提供足够的结构强度，非金属密封层保证关闭状态下的零泄漏，同时微动的启闭行程可以减少密封面之间的摩擦行程，相比大行程的闸阀、截止阀，密封件的磨损速度更慢，日常运维的更换周期更长。流道内部做了平滑过渡处理，没有突兀的直角或者台阶结构，介质流经时不会形成局部涡流，一方面降低了流阻带来的压力损失，另一方面也减少了介质中杂质在阀腔内的沉积，避免长期使用后杂质卡滞启闭件导致的操作失灵问题。针对不同的输送介质特性，该结构的过流部件可以适配不同的材质方案，输送清水类常规介质时采用普通铸铁材质即可满足强度与耐蚀需求，输送弱腐蚀性化工介质时可以更换为不锈钢或者衬塑材质的过流部件，不需要改动整体的安装尺寸与结构形式，适配性更强。

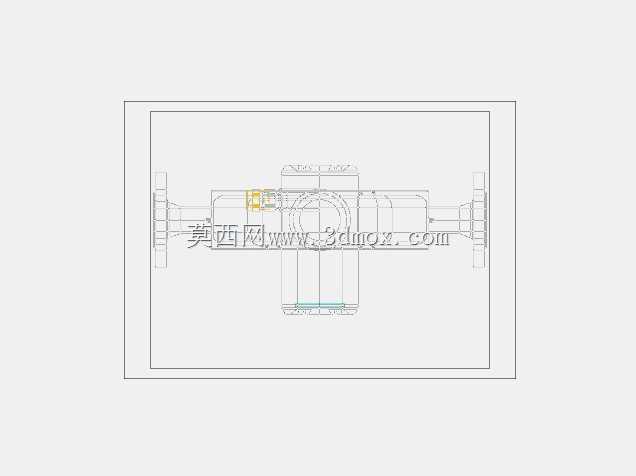

　　在实际选型匹配时，技术人员可以直接根据现场管线的公称通径、设计压力、介质类型对应选择该系列的对应规格，整体结构的三维数模完整还原了各个零件的装配关系，包括启闭件与阀体的配合间隙、密封件的安装槽尺寸、操作端的连接结构都做了1:1的还原，设计人员在做整套管路系统的三维布置时，可以直接调用该模型进行管线排布，提前校验安装空间是否足够、与周边管线或者设备是否存在干涉，避免现场安装时才发现空间不足的问题。同时模型中也体现了各个易损件的安装位置与配合尺寸，后续运维人员做备件准备时，可以直接根据模型中的尺寸采购对应的密封件、操作件等备件，不需要反复拆解实体阀门测量尺寸，能有效缩短设备运维的停机时间。
