机加工夹持用手动台钳结构设计

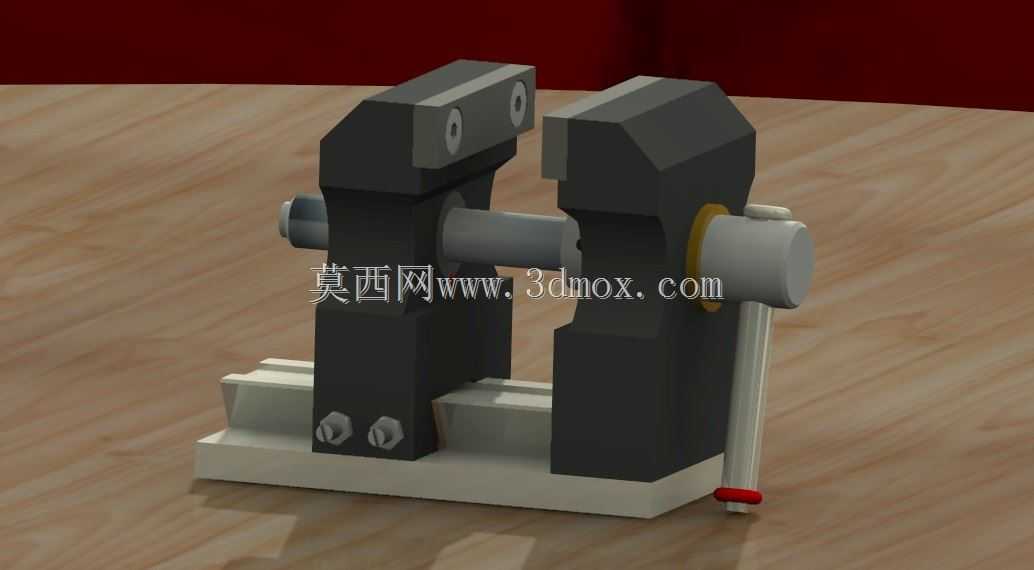

　　在常规机加工、钳工装配、小型工件修配的作业场景里，这类手动台钳是工位上最基础也最高频的夹持工装，不管是台式钻床的进给定位、小型铣床的工件粗装夹，还是钳工手工锉削、攻丝、装配小总成件，都需要依靠它来提供稳定的夹持力，避免工件在加工受力时出现位移、窜动，直接影响加工精度甚至造成安全隐患。从结构设计逻辑来看，这款台钳采用了固定钳身与活动钳身分体式布局，底部的一体化安装底座预留了两组螺栓沉孔，能够直接通过T型螺栓或者内六角螺栓固定在标准钳工工作台、机床工作台上，安装边界的孔距适配多数常规工位的安装槽间距，不需要额外制作过渡转接板就能完成装夹固定，底座的平面度公差控制在0.05mm以内，保证安装后钳身整体不会出现倾斜，

　　避免夹持工件时出现垂直度偏差。传动部分采用了梯形丝杠副的结构，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力更均匀，长时间承受夹持反力也不容易出现滑牙、变形，丝杠的端部配套了防滑手柄，手柄末端的红色防滑套能够增加操作时的摩擦力，手动旋紧时不需要额外加力杆就能提供足够的夹持扭矩，针对不同硬度的工件，操作人员可以通过控制手柄的旋紧力矩调整夹持力，避免夹伤软质工件的表面，比如铝件、铜件或者塑料件的加工，不需要额外垫铜皮也能控制夹持形变。钳口部分采用了可更换式的硬化钳口板，两块钳口板通过内六角螺丝分别固定在固定钳身和活动钳身上，钳口表面加工有交叉的防滑网纹，能够增加与工件接触面的摩擦力，即便是表面光滑的毛坯件也能夹持稳固，

　　当钳口磨损、出现崩缺或者防滑纹磨平之后，只需要拆下固定螺丝就能更换新的钳口板，不需要整体更换钳身，大幅降低了工装的维护成本。活动钳身与底座之间采用了导轨式滑动配合，导轨面做了磨削加工，配合间隙控制在合理范围内，既保证活动钳身滑动顺畅无卡滞，又不会因为间隙过大导致夹持工件时出现钳口上翘、工件倾斜的问题，在夹持长条形工件时，钳身的平行度能够保证工件的夹持基准与工作台面保持平行，减少后续找正的时间。从实际使用的功能特性来看，这款台钳的开口行程能够覆盖多数小型加工件的夹持需求，最大开口尺寸适配常规钳工工位的加工范围，不管是方形毛坯、圆形棒料还是异形的小总成件，都能通过调整活动钳身的位置完成可靠夹持，丝杠的自锁特性能够保证在加工过程中，

　　即便受到切削力的振动冲击，钳身也不会出现松动退夹的情况，不需要操作人员中途反复紧固。在设计过程中，整体结构没有多余的复杂零部件，所有受力部件都做了应力集中的优化，钳身的转角位置采用了圆角过渡，避免长期受力出现裂纹，丝杠与活动钳身的连接位置做了耐磨衬套的设计，减少滑动摩擦带来的磨损，延长整体的使用寿命。这类台钳的应用场景并不局限于机械加工车间，在五金维修、模型制作、小型零件装配甚至家用手工DIY的工位上都能适配，因为安装方式简单，夹持力调节范围宽，操作门槛低，不需要配套液压、气动动力源，纯手动操作就能完成所有夹持动作，对于没有压缩空气或者液压动力源的零散作业场景，适配性非常强。从安装边界的尺寸来看，整体的占地面积不大，不会占用过多的工作台面空间，钳身的高度设计符合人体操作的合理高度，操作人员站在工位前操作手柄时，手臂的施力角度自然，长时间操作也不容易产生疲劳，固定钳身和活动钳身的导向长度足够，即便夹持位置靠近钳口的最外端，也不会出现钳身偏转的问题，保证夹持精度的稳定性。
