立式夹持工装虎钳结构设计

　　立式虎钳作为机械加工、装配工位中常用的夹持类工装，和传统平口钳的卧式布局不同，它采用垂直方向的夹持行程设计，在小型零件铣削、钻孔、装配定位、工件修配等场景中适配性更强，尤其适合台钻、小型立式加工中心的工位配套，也能在钳工装配台、检测工位上完成小型工件的固定作业，避免卧式虎钳占用过多工作台横向空间的问题。从实际使用场景来看，这类立式虎钳常被布置在空间紧凑的工位上，比如生产线旁的返修工位、工具室的修配台、教学实训的钳工台，它的垂直布局能让操作人员从正面和侧面都获得更好的操作视野，在对小型轴类、块类零件进行钻孔、攻丝、打磨修边时，工件的装夹高度更贴合操作人员的作业视线，减少长时间操作的颈部疲劳。

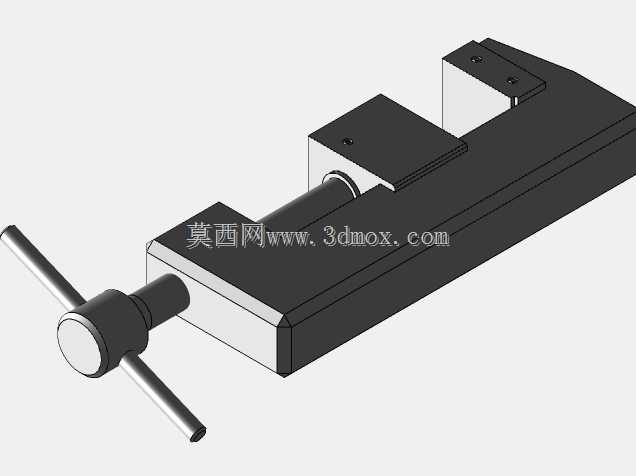

　　从功能特性上看，这款立式虎钳采用丝杠驱动的活动钳身结构，顶部设置T型转动手柄，通过梯形螺纹传动带动活动钳块上下移动，配合固定在钳体底部的固定钳口完成工件夹紧，钳口部位采用可拆卸的硬质钳口垫，表面加工有交叉防滑齿纹，既可以提升夹持摩擦力，避免工件在钻削轴向力作用下发生移位，也能在钳口磨损后单独更换，降低工装维护成本。钳体主体采用一体式铸造结构，整体呈L型布局，固定钳身和底座为一体化成型，结构刚性更强，在承受钻削、敲击的作业载荷时不会出现结构变形，保证夹持精度的稳定性。和普通卧式虎钳相比，立式布局的钳身重心更低，安装固定后整体稳定性更好，即使在承受较大的垂直方向钻削冲击力时，也不会出现钳体晃动的问题。

　　在设计思路上，这款虎钳的结构优先考虑了工位适配性和操作便捷性，首先将驱动丝杠布置在钳体的上部区域，操作人员转动手柄时不需要俯身操作，在站立作业的工位上操作手感更顺畅；其次钳口的开合行程设计适配常见的小型零件加工需求，活动钳块和钳身之间采用导轨式配合结构，配合间隙经过合理设计，既保证钳块移动顺畅无卡滞，也能控制夹持时的钳口上翘量，保证夹持面的平行度，避免工件装夹后出现倾斜。钳体的安装底座上预留了螺栓固定孔，可以通过T型螺栓直接固定在机床工作台或者钳工台的T型槽内，安装边界清晰，不需要额外制作过渡安装板，适配大多数标准工作台的槽距尺寸。

　　从外形尺寸和安装边界来看，这款立式虎钳的整体高度控制在小型工装的适配范围内，不会因为钳体过高导致装夹工件后刀具行程不足，底座的安装孔距符合常规台钻、小型铣床的工作台安装尺寸，钳口的宽度适配小型零件的夹持需求，既可以夹持方形块类零件，也可以配合V型钳口垫完成轴类零件的装夹，拓展使用场景。在结构细节上，丝杠的端部设置了限位结构，避免活动钳块在开合过程中脱出钳身，钳体的边角位置都做了倒角处理，避免安装和操作过程中出现锐边划伤的问题，整体结构没有多余的复杂零部件，日常维护只需要定期在丝杠和导轨配合面加注润滑脂即可，维护成本极低，适合在生产车间、实训场地这类高频使用的场景中长期使用。在实际选型配套时，这类立式虎钳可以根据工位的作业空间调整安装位置，因为其垂直布局的特性，并排布置多台虎钳时占用的工作台横向尺寸更小，能在有限的台面上布置更多装夹工位，提升小批量零件加工的作业效率。
