角式法兰连接截止阀结构设计方案

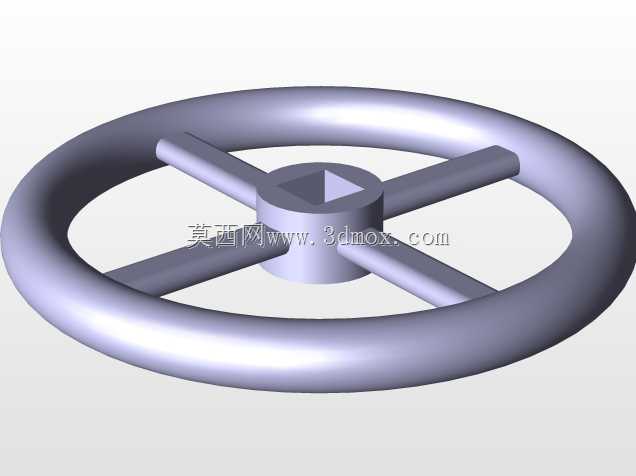

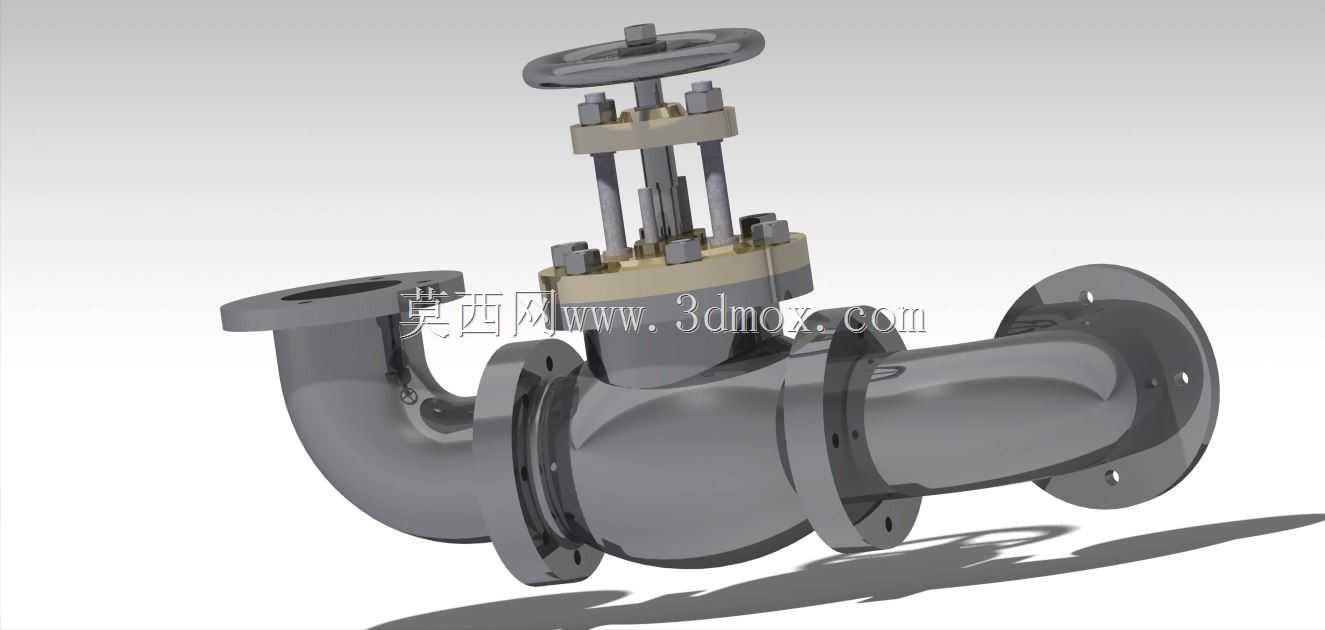

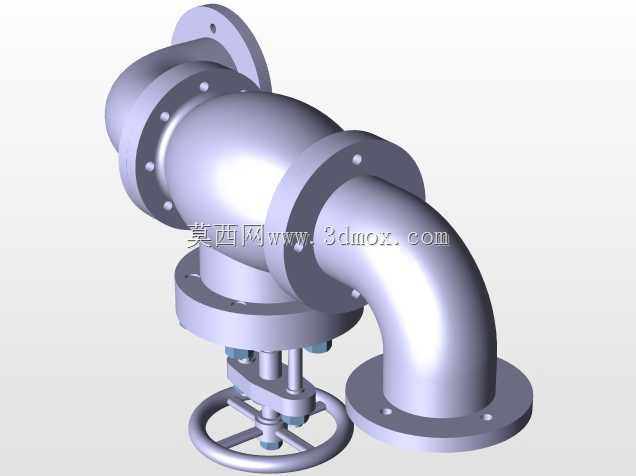

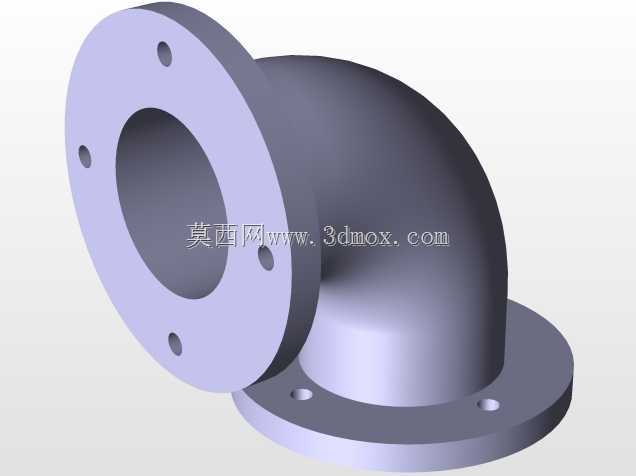

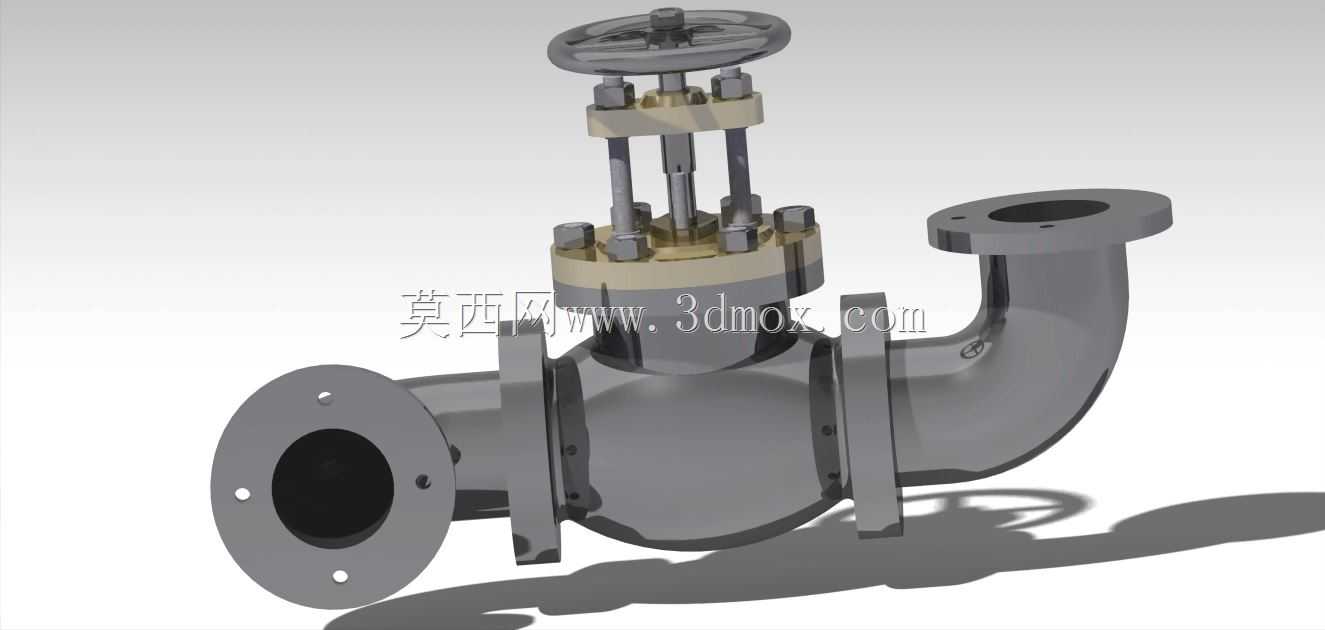

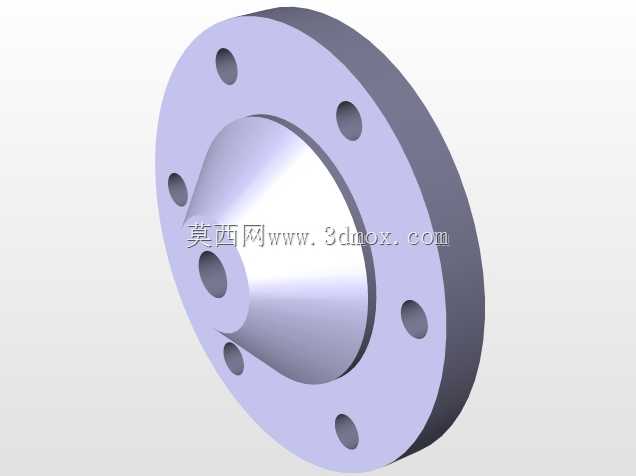

　　在化工流体输送、热力管网、工业给排水等管路系统中，角式截止阀是承担介质截断与流量调节功能的核心控制部件，相较于直通式截止阀，其进出口呈90度直角布局，能够直接适配管路转角位置的安装需求，省去额外弯头配件，有效降低管路沿程阻力与安装空间占用，尤其适合管路排布紧凑、需要转向布设的工艺段。该款截止阀采用法兰连接形式，两端法兰均设置标准螺栓孔位，可直接与同压力等级的管路法兰配对安装，密封面采用金属硬密封搭配填料函密封结构，手轮操作的阀杆升降结构能够精准控制阀芯的升降行程，实现介质通断状态的可靠切换，也可通过调节阀芯开度实现管路流量的线性调节。从设计逻辑来看，该阀的结构布局优先考虑了操作便利性与密封可靠性，顶部手轮采用轮辐式结构，

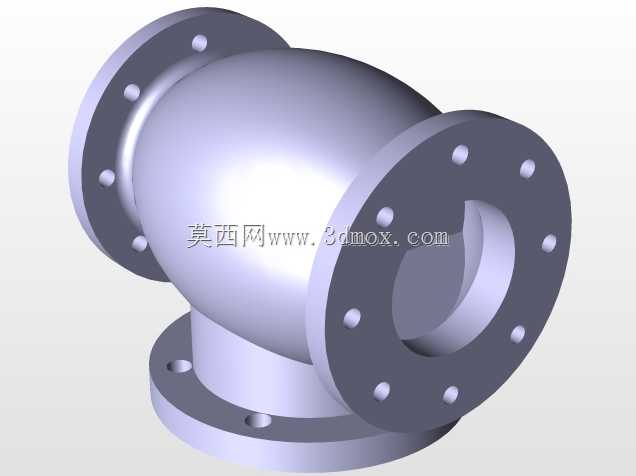

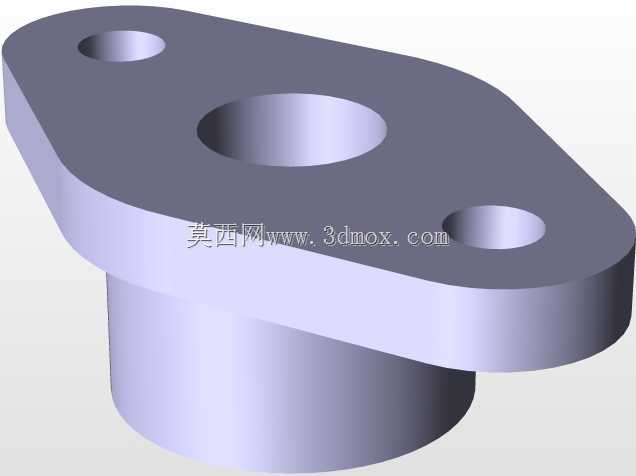

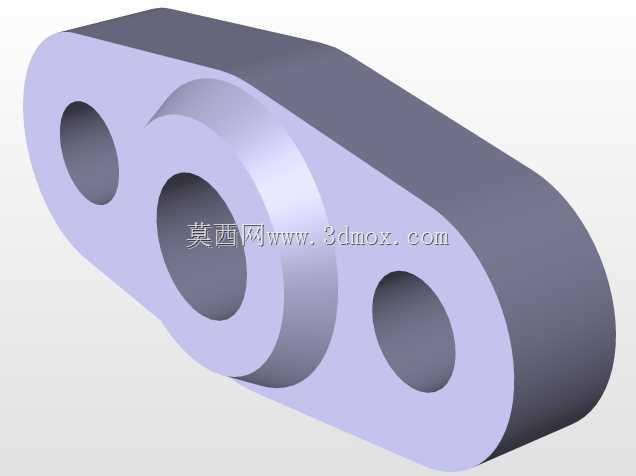

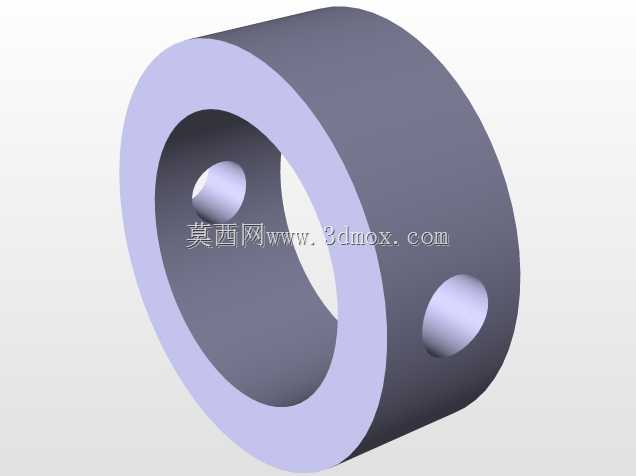

　　操作时受力均匀，阀杆部位设置多层填料压盖结构，通过螺栓预紧力压实填料，杜绝阀杆升降过程中的介质外漏风险；阀体流道采用平滑圆弧过渡设计，尽可能减少介质流经阀体时的涡流与压损，避免高速介质长期冲刷阀体流道内壁造成的冲蚀磨损，延长阀体整体使用寿命。在安装边界方面，该阀的进出口法兰端面间距、法兰螺栓孔中心圆直径、密封面凸台尺寸均匹配通用工业管路标准，安装时需保证手轮操作空间充足，预留至少大于手轮直径的操作检修空间，便于后期更换填料、研磨密封面等维护作业；阀杆垂直于管路水平段布设，安装时需注意介质流向与阀体标注方向一致，即介质从阀瓣下方进入、上方流出，降低操作力矩同时保证关闭状态下的密封可靠性。在功能特性上，

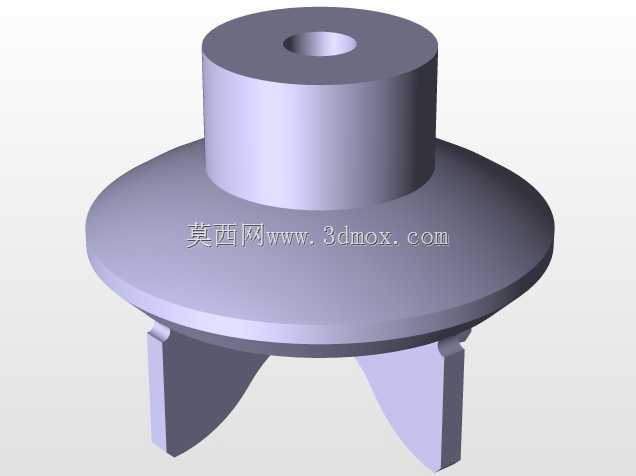

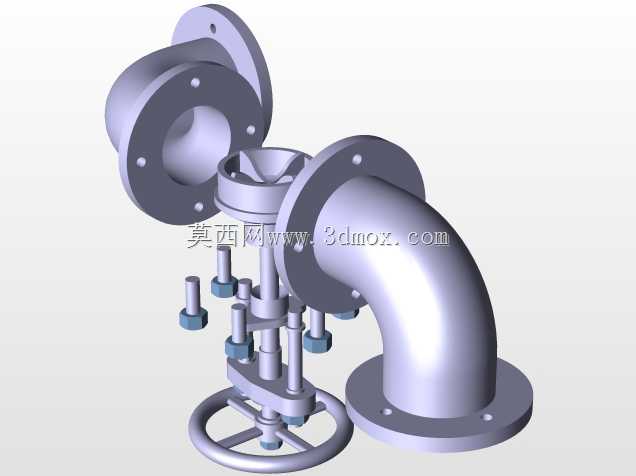

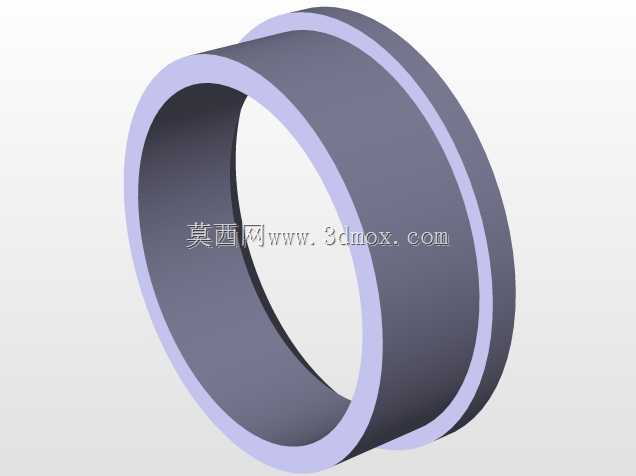

　　该阀的阀瓣与阀座密封面经过研磨贴合处理，关闭状态下能够实现零泄漏截断，适配水、蒸汽、油品等多种常规工业介质的输送控制场景，阀杆采用梯形螺纹传动，升降过程平稳无卡滞，手轮顺时针旋转为阀门关闭、逆时针为开启，操作逻辑符合工业阀门通用操作习惯，无需额外培训即可上手操作。阀体整体采用铸造结构成型，流道内壁无明显铸造缺陷，外部加强筋布局合理，能够承受额定压力下的介质载荷，避免长期承压出现阀体变形；中法兰连接部位采用螺栓均匀紧固，搭配密封垫片实现中腔密封，定期维护时只需拆卸中法兰螺栓即可取出内部阀瓣、阀杆组件进行检修更换，无需将整个阀体从管路上切割拆除，大幅降低后期维护成本与停机时间。在实际工况应用中，该类角式截止阀常被安装在换热器进出口、

　　反应釜接管、蒸汽管路转角等位置，既承担管路介质的截断功能，也可在系统检修时作为隔离阀使用，将检修段与带压管路可靠隔离，保障检修作业安全；相较于闸阀，其调节性能更优，可在小开度状态下稳定工作，不会出现闸阀半开状态下的阀板震颤问题，适合需要频繁调节流量的工艺段使用。设计过程中针对阀杆的受力情况做了校核，保证在最大压差工况下阀杆不会出现弯曲变形，填料函部位的填料压盖设置了均匀的螺栓紧固点，避免压盖偏斜导致的填料磨损不均问题；手轮与阀杆的连接采用方榫搭配锁紧螺母结构，操作时不会出现手轮打滑空转的问题，即使长期使用出现磨损也可快速更换手轮配件。
