福特1.9lcvh发动机排气阀结构三维设计

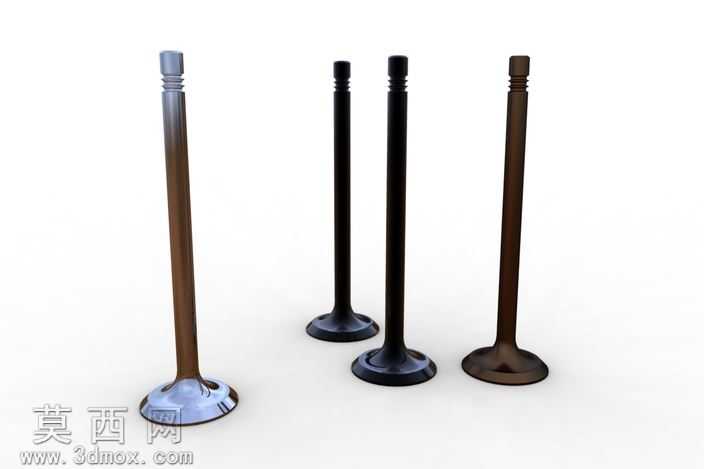

本模型为福特1.9lcvh发动机配套排气阀的三维设计成果，建模阶段以发动机配气机构的实际工况参数为核心依据，先通过草图绘制勾勒排气阀的整体轮廓，精准定位阀杆长度、阀盘直径、密封锥面角度等核心尺寸，确保与福特1.9lcvh发动机的气缸盖气门座圈、气门导管等配套部件的装配公差符合原厂设计要求。建模过程中对阀杆表面的环形卡槽结构做了精细化处理，该结构用于配合气门锁片实现气门与气门弹簧的固定连接，每一道卡槽的深度、宽度、间距都严格参照实物测绘数据还原，避免装配干涉问题；阀盘与阀杆衔接的过渡圆弧做了平滑曲率处理，既保证结构强度，又能优化排气过程中的气流走向，降低排气阻力。材质设置上针对不同工况的排气阀做了区分呈现：常规工况排气阀采用耐热合金钢材质，渲染时赋予金属深棕质感，还原高温工况下的金属氧化色泽；强化防爆版本排气阀采用更高等级的镍基合金材质，阀盘端面做了耐磨堆焊层的材质区分，呈现银亮金属质感，突出其耐高温、抗冲击的防爆性能。渲染阶段采用影棚级布光方案，主光源从侧上方投射，清晰勾勒出阀杆的修长柱体轮廓与阀盘的圆盘结构，辅助光源补全暗部细节，将不同材质排气阀的表面质感、结构细节完整呈现，同时通过多件排气阀的错落排布，直观展示同系列不同规格排气阀的外形差异。设计过程中充分考虑排气阀的工作特性，在阀杆与阀盘的衔接位置做了应力分散结构优化，避免发动机高速运转过程中气门往复运动产生的应力集中导致部件断裂，密封锥面的角度精度控制在0.5度公差范围内，保证气门关闭时的密封性能，有效提升发动机的压缩效率与防爆安全性能，整体模型结构完整，尺寸精准，可用于汽车发动机配气机构的教学演示、结构分析以及配件改装的参考设计。
