圆角方形铝合金防水窗体结构设计

　　在船舶舱室、洁净实验室、户外设备方舱这类对密封性能有硬性要求的空间围护结构中，窗体的防水可靠性一直是结构设计环节容易被忽略却又直接影响使用体验的核心部件。这款采用铝合金材质打造的圆角方形防水窗，正是针对这类高湿、存在喷淋风险的应用场景开发的围护构件，区别于常规民用建筑的直角铝合金窗，其结构设计从密封逻辑、安装适配、使用耐久多个维度做了针对性优化。

　　从实际使用场景来看，这类防水窗常被安装在需要定期冲洗消毒的洁净车间隔断、船舶上层建筑的舱壁、户外通讯设备方舱的侧壁，或是卫浴空间的干湿区隔断位置，这些场景的共性是窗体不仅要满足透光观察的基础需求，还要能够承受一定压力的水柱直冲，避免水汽渗入另一侧空间，同时还要耐受日常清洁用的弱腐蚀性消毒剂侵蚀，不会因为长期接触水汽出现边框锈蚀、密封层脱落的问题。

　　设计这款窗体的时候，首先敲定的是铝合金作为边框基材，相比塑钢材质，铝合金的线膨胀系数和常见的金属舱壁、彩钢板隔断更接近，不会因为环境温度变化出现边框和安装基面之间的拉扯缝隙，从根源上减少温度应力带来的渗漏隐患；相比不锈钢材质，铝合金的比重更低，不会给舱壁、隔断带来额外的承重负担，同时表面做阳极氧化处理之后，耐锈蚀能力完全可以满足高湿环境的使用要求，加工成型的难度也更低，适合批量生产。

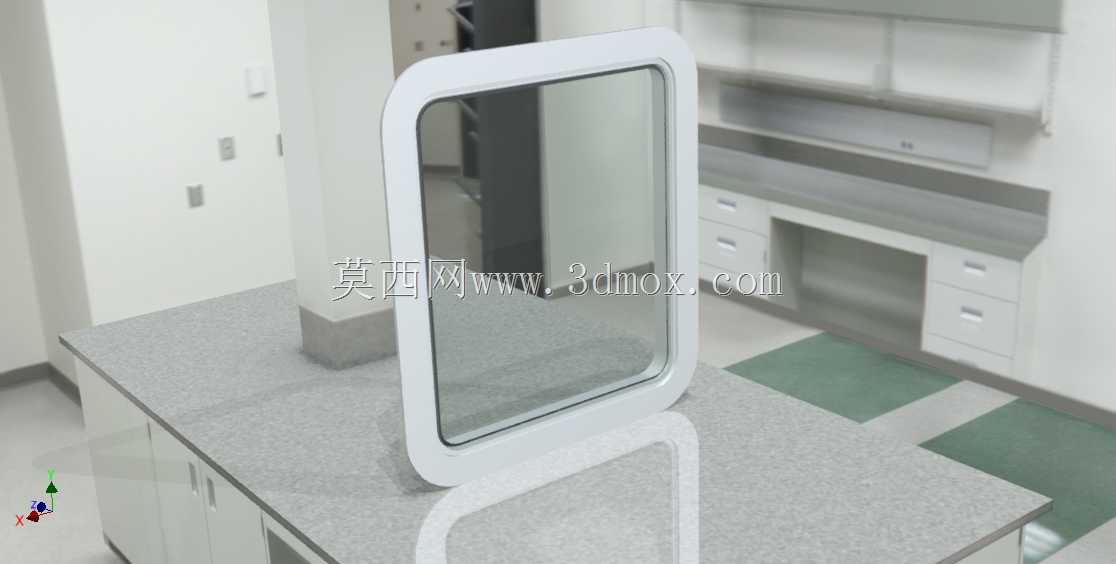

　　窗体的四个角做了大圆角过渡处理，这一设计并非单纯的外观考量，从密封结构的角度来说，直角边框的拼接位置是传统窗体渗漏的高发点，直角处的密封胶在固化过程中容易因为应力集中出现开裂，安装时直角位置的密封垫也容易因为折角出现压合不实的死角，而圆角结构可以让整圈密封胶条实现连续无断点的压合，不存在折角位置的密封薄弱点，同时圆角边框没有尖锐的棱角，在船舶摇晃、人员走动频繁的舱室空间里，也能避免人员磕碰受伤，适配人流密集的封闭空间使用需求。

　　尺寸设计上，这款窗体的透光区域外轮廓为700mm×800的矩形，这个尺寸是经过多场景适配验证的：在方舱和舱室场景中，这个尺寸既可以满足人员站立时的观察视野需求，不需要刻意俯身或者仰头就能透过窗体观察另一侧的情况，又不会因为开孔过大影响围护结构的整体结构强度，安装时不需要在开孔周边额外做过多的加强筋处理，降低配套结构的加工成本。边框的宽度控制在合理范围，既保证了螺丝安装位的布置空间，又不会因为边框过宽遮挡透光区域，窗体整体的安装厚度适配50mm到100mm厚度的常见隔断板材，不管是彩钢板、蜂窝铝板还是薄钢板舱壁，都可以通过配套的压框实现夹紧固定，不需要在隔断上做复杂的预埋结构，安装时只需要在预设位置开出对应尺寸的安装孔，将窗体主体从一侧放入，另一侧盖上配套的压框，沿边框均匀拧入自攻螺丝就能完成固定，最后在边框和基面的接缝处打一圈中性硅酮密封胶即可实现可靠防水，安装效率比传统的焊接式窗体提升数倍，后期如果出现玻璃破损、胶条老化的情况，只需要拆开压框就能更换配件，不需要整体破坏安装基面，维护成本更低。

　　密封结构上，窗体采用了双道密封设计，玻璃和铝合金边框之间采用嵌入式密封胶条固定，避免玻璃和硬金属直接接触出现应力碎裂，同时胶条的压缩量经过精确计算，在玻璃安装到位后胶条会产生均匀的弹性形变，填满玻璃和边框之间的所有缝隙，阻挡水汽从玻璃装配位置渗入；边框和安装基面接触的位置则预留了密封胶条的安装槽，整圈胶条在螺丝锁紧的压力下会紧密贴合在安装基面上，即使外侧有高压水柱冲刷，也不会有水从边框和墙体的接缝处渗入。窗体的玻璃采用钢化安全玻璃，即使受到意外撞击碎裂，也会形成没有尖锐棱角的小颗粒，不会对周边人员造成二次伤害，完全满足封闭空间的安全使用要求。

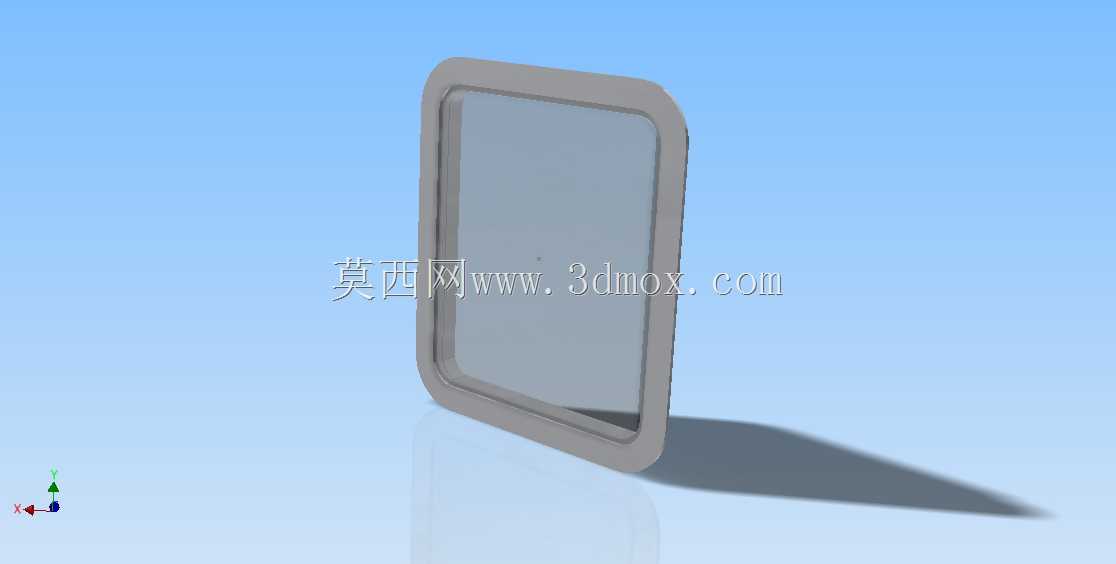

　　在建模过程中，所有的边框圆角、胶条槽、螺丝安装位都做了精确的参数化建模，圆角位置的曲面做了连续曲率处理，不存在建模折痕，加工时可以直接导出型材截面开模，不需要二次调整结构，安装孔的位置沿边框均匀分布，孔位间距控制在150mm以内，保证每个位置的压合力均匀，不会出现局部压合不实的问题。同时建模时也考虑了装配公差，边框和压框的配合位置预留了合理的间隙，避免因为加工误差导致装配时出现卡滞，即使是加工精度稍低的现场加工场景，也能顺利完成安装。

　　不同于普通民用窗侧重通风、保温的设计导向，这款防水窗的所有结构设计都围绕“可靠密封、安装便捷、耐久使用”三个核心需求展开，没有多余的装饰结构，所有的造型细节都服务于功能实现，不管是用在工业场景的设备围护，还是特殊建筑的空间隔断，都能稳定发挥透光和防水的作用，不会因为长期处于高湿环境出现过早的性能衰减。
