船用无轮毂轮辋驱动六叶螺旋桨结构

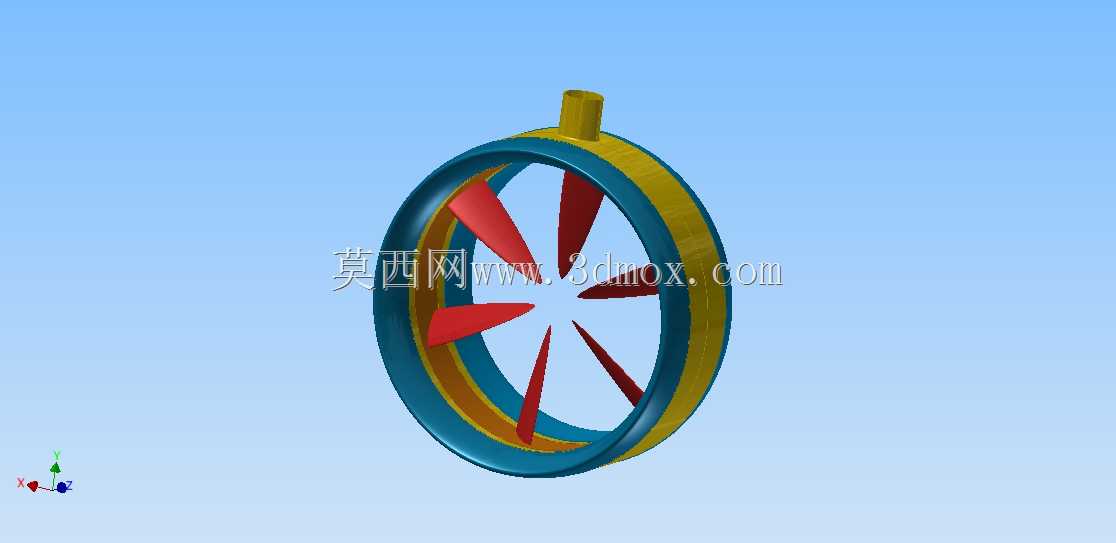

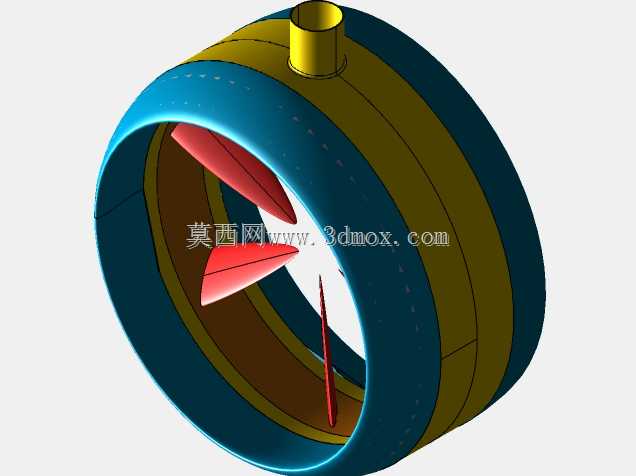

　　在小型内河作业艇、近岸观光潜水器以及特种水下航行器的推进系统选型中，常规带毂螺旋桨往往会遇到轮毂绕流阻力大、浅水区域易缠绕杂物、桨叶根部易产生空化剥蚀的问题，轮辋驱动的无毂螺旋桨正是针对这类场景开发的推进部件。这款六叶片的轮辋驱动螺旋桨，摒弃了传统螺旋桨中心轮毂的结构形式，将所有桨叶的叶梢固定在外侧环形轮辋的内壁上，动力直接从轮辋外缘输入，带动整个环体连同桨叶同步旋转，推动水流沿轴向喷出产生推力。从实际使用场景来看，这类结构非常适配RDP水下推进模块以及小直径安装空间的船用推进单元，尤其是在吃水较浅的内河航道、水下管线巡检的小型潜器上，没有中心轮毂的结构可以大幅降低水草、漂浮杂物缠绕推进器的概率，同时中心贯通的流道也能减少航行时的轴向紊流，提升低速航行时的操纵稳定性。

　　从设计逻辑上看，这款螺旋桨的六片桨叶采用等距周向排布的方式，每片桨叶的翼型都经过剖面修型，从叶根到叶梢的弦长、厚度按照环向驱动的受力特点做了渐变处理，因为没有中心轮毂的约束，桨叶不需要在根部做高强度的加厚过渡，叶型可以按照最优水动力效率设计，有效降低旋转时的叶梢涡流损失。外侧的轮辋一方面承担所有桨叶的固定连接作用，另一方面作为动力传递的载体，轮辋的截面做了流线型修型，减少自身旋转时的迎水阻力，轮辋上端延伸出的驱动连接位，可直接对接环形驱动电机的转子输出端，不需要额外的传动轴穿过流道，彻底避免了轴系密封带来的渗漏风险，也省去了轴系支撑、轴承润滑等一系列附属结构，大幅压缩了推进单元的轴向安装尺寸。

　　在安装边界的考量上，这款螺旋桨的整体外轮廓以环形轮辋的外径为最大尺寸，安装时只需要在船体或潜器的推进舱段预留对应直径的环形安装槽，将轮辋通过密封轴承嵌装在槽内即可，不需要在流道中心设置任何支撑结构，流道中心的完全贯通设计，也方便在推进器中心位置穿设线缆、探测传感器等部件，适配特种作业潜器的设备布置需求。从受力特性来看，轮辋驱动的形式让每片桨叶的受力直接传递到外侧刚性环体上，相比传统悬臂梁式的桨叶结构，桨叶的固定端从中心移到了外侧，同等推力下桨叶的弯曲变形量更小，可以选用更薄的叶型来提升水动力效率，同时六片桨叶的排布也让旋转时的推力输出更均匀，减少低速运转时的脉动振动，降低船体结构的振动传递。

　　实际工程应用中，这类无毂轮辋螺旋桨在浅水作业船上的优势尤为明显，传统带毂螺旋桨在浅水区航行时，轮毂位置容易被水底的杂物、渔网缠绕，一旦缠绕就需要停航清理，甚至会造成动力轴卡滞，而无毂结构的中心流道没有任何凸起部件，杂物可以直接从中心穿过，大幅降低了缠绕故障的概率。同时在水下潜器的应用中，没有中心轴系的结构可以让推进器的噪音更低，因为轴系旋转带来的机械振动、轴承摩擦噪音都被消除，仅剩下桨叶旋转的水动力噪音，更适配需要低噪音航行的水下探测设备。在结构细节上，桨叶与轮辋的连接位置做了圆弧过渡处理，避免应力集中，在长期交变推力作用下，连接位置的疲劳强度更有保障，轮辋的内外壁面都做了光滑处理，减少水流附着带来的阻力增量，驱动连接位的截面为非圆结构，保证动力传递时不会出现相对打滑，可适配不同功率的环形直驱电机，根据不同的航速需求匹配对应的转速区间。
