四座闭式螺旋桨小型载人潜水器结构设计

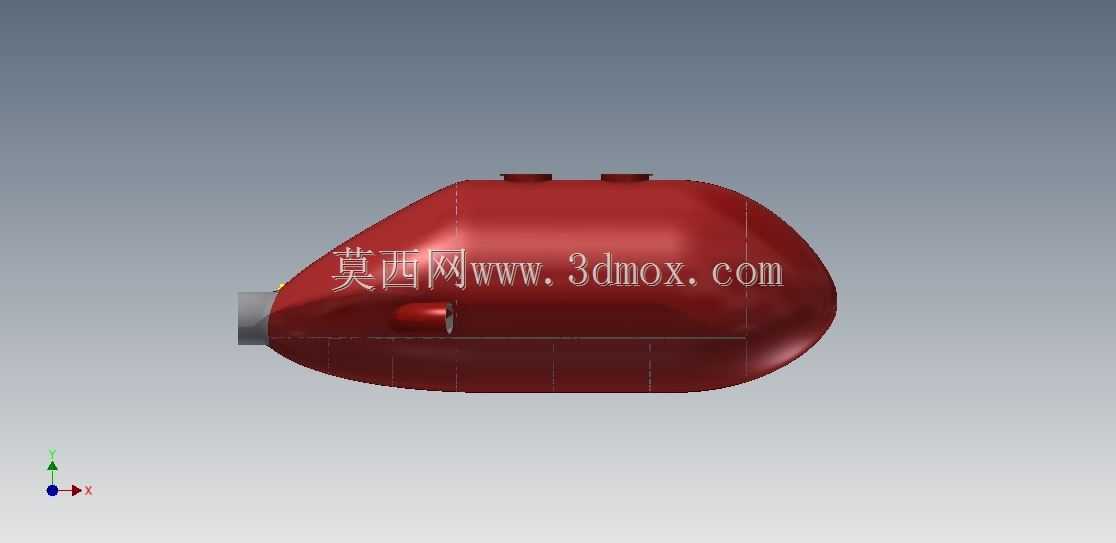

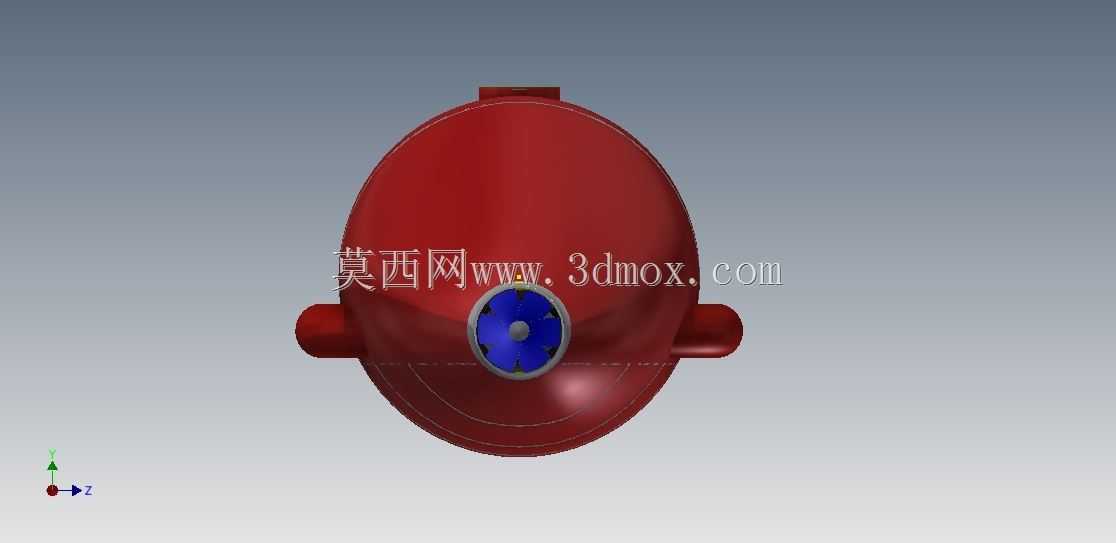

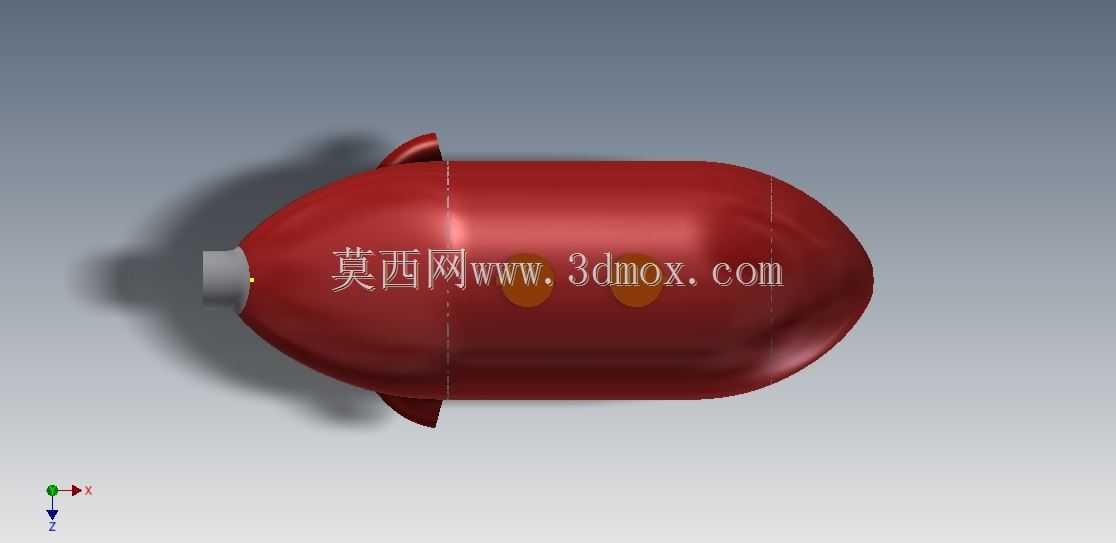

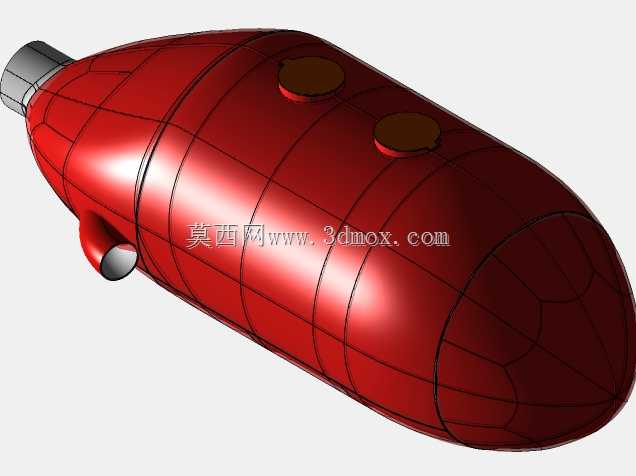

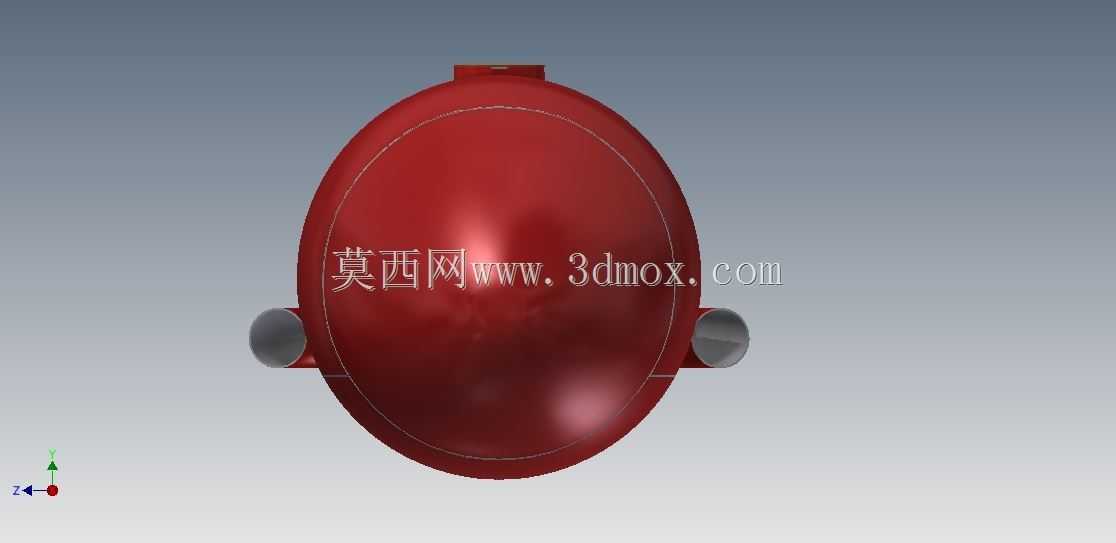

　　这款小型载人潜水器采用四座布局，整体采用椭球形闭式耐压艇体设计，核心定位面向近岸浅海区域的水下观光、近海水文探查、小型水下作业辅助场景，区别于大深度作业型载人潜器，该设计的适用作业水深集中在浅海通航及观光深度区间，艇体外形做了流线型修型处理，整体轮廓沿长轴方向呈对称纺锤形态，艇艏位置预留观察窗安装接口，艇艉集成螺旋桨推进单元，艇体上下设置稳定翼结构，用于抵消水下航行时的横向滚转力矩，提升直航稳定性。从结构设计逻辑来看，艇体主体采用分段式耐压壳拼接思路，中段为乘员舱主壳体，前后端分别设置椭球形封盖结构，封盖与主壳体的连接位置预留密封安装槽，可适配常规O型圈静密封结构，满足浅水环境下的舱室水密要求。

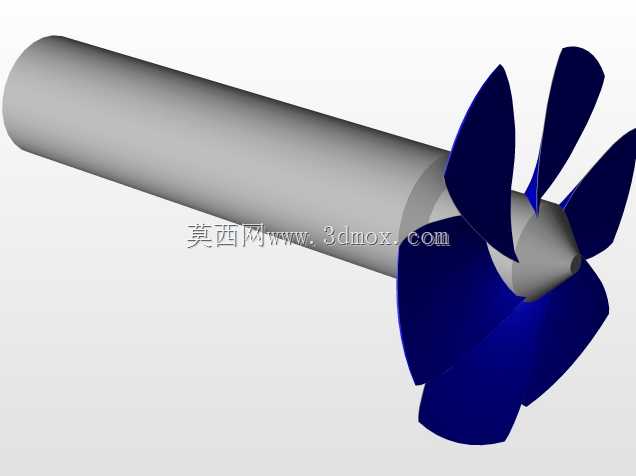

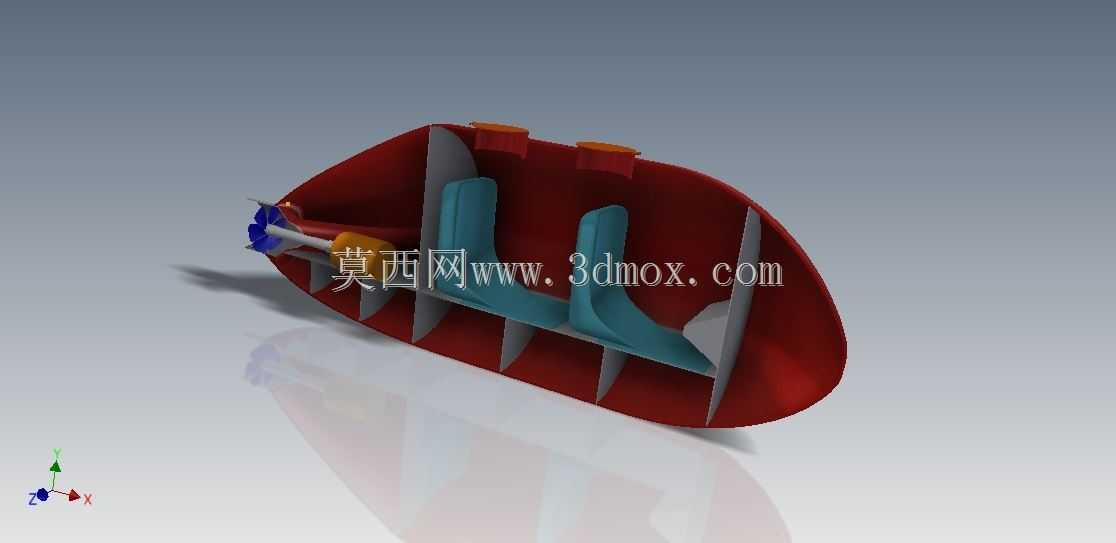

　　乘员舱内部沿长轴方向布置四组乘员座椅安装位，座椅固定点直接集成在艇体内壁的加强筋结构上，避免额外设置安装支架占用舱内有效空间，同时加强筋沿艇体环向均匀布置，既可以提升薄壳结构的抗外压能力，减少壳体在水压作用下的形变，也可以作为舱内设备、管线路的固定依托。推进系统采用艉部单螺旋桨直驱布局，螺旋桨安装轴通过水密轴承组件穿出艇体艉端封盖，轴系与艇体之间设置多级动密封结构，防止航行过程中外部水体渗入舱内，动力单元可布置在舱内艉部区域，直接与传动轴连接，减少传动环节的功率损耗。艇体上下的稳定翼采用对称翼型截面，与主艇体采用一体化连接设计，翼根位置做圆弧过渡处理，避免应力集中，同时可以优化艇体周围的流场分布，降低航行时的形状阻力。

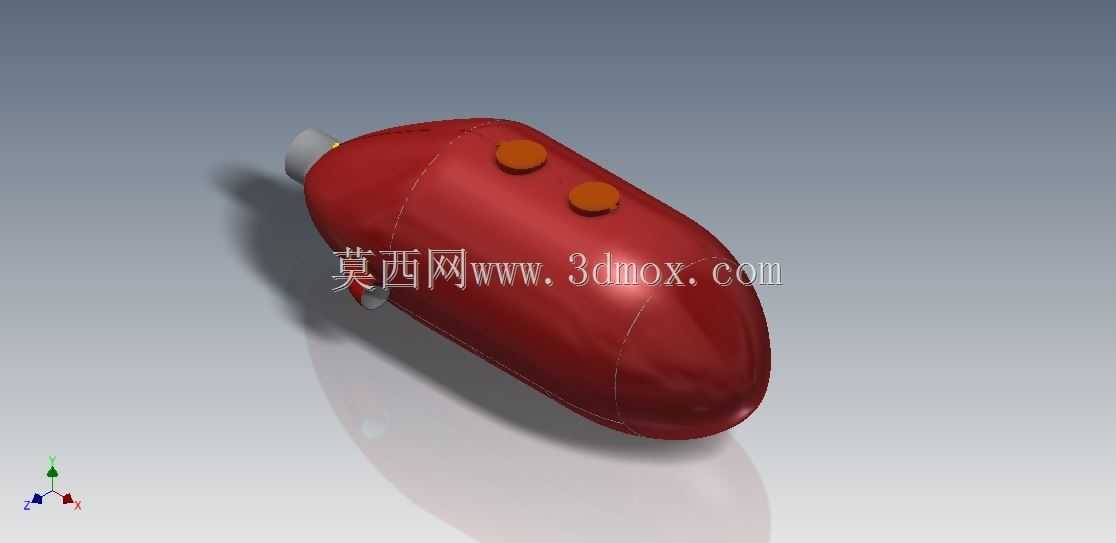

　　从安装边界来看，该潜器整体外形尺寸适配小型母船的吊装及搭载要求，艇体顶部预留吊点接口，可配合常规船用吊机完成收放作业，不需要对母船做大规模改造即可完成搭载部署。在实际应用场景中，该潜器可搭载四名乘员完成近岸珊瑚礁观光、浅海养殖区巡检、水下管线初步排查等作业，相比开放式潜水设备，闭式艇体可以让乘员不需要穿戴专业潜水装备即可完成水下活动，降低了水下活动的准入门槛。设计过程中针对艇体的水动力特性做了针对性优化，整体外表面无突兀的突出结构，所有外接设备接口均做了嵌入式处理，减少航行过程中的紊流产生，螺旋桨的安装位置避开了稳定翼的尾流区域，提升推进效率。舱室内部预留了生命支持系统、通讯导航设备、应急上浮装置的安装空间，

　　各系统的安装位均做了模块化设计，可根据实际使用需求灵活配置对应设备，不需要对主艇体结构做二次修改。艇体艏部的观察窗采用大尺寸透明耐压件设计，安装位置对应乘员前方视野区域，可保证舱内乘员拥有足够的水下观察视角，观察窗与艇体的连接采用压环式密封结构，便于后期维护更换密封件。从结构强度角度，该设计的艇体壁厚参数针对浅海作业水压做了匹配计算，环向加强筋的间距、高度参数经过优化，在保证结构强度满足要求的前提下尽可能控制艇体自重，降低推进系统的功率需求，提升潜器的水下续航能力。舵效设计上，依托上下稳定翼的布局，可在稳定翼后缘集成小型操纵舵面，通过舵面偏转控制潜器的航行方向，不需要额外设置侧推装置即可完成常规转向操作，简化了整体结构复杂度。
