五叶式船舶推进用铜合金螺旋桨结构

　　在民用中小型船舶的推进系统选型中，螺旋桨作为直接将主机轴系输出扭矩转化为船舶航行推力的核心部件，其结构合理性直接决定整船的航行效率、振动水平与运营油耗。这套五叶结构的螺旋桨，主要适配内河及近海航行的小型客船、游艇、作业渔船与小型货船，安装位置位于船舶艉部轴系末端，完全没于水线以下工作，通过桨叶旋转时与水体的相互作用产生轴向推力，克服船舶航行时的水阻与风阻，推动船舶完成前进、转向配合等航行动作。

　　从结构设计逻辑来看，采用五叶布局而非传统三叶、四叶结构，核心考量是降低桨叶旋转时的脉动压力，减少桨叶经过船体艉部伴流区时产生的激振力，避免船体结构出现低频共振，提升船舶航行时的舱室舒适度，尤其适配对振动噪音控制要求较高的游艇、客运小艇类产品。桨叶采用大侧斜设计思路，叶梢部分做了自然的弧度过渡与削薄处理，能够有效打散叶梢处生成的涡旋，降低空泡发生概率，减少空泡对桨叶表面的气蚀损伤，延长螺旋桨的实际使用寿命，同时进一步降低航行时的水下辐射噪音。桨叶的叶型截面从根部到叶梢采用渐变的翼型设计，根部截面厚度更大，承担主要的扭矩传递载荷，越靠近叶梢截面厚度逐渐减薄，优化不同半径位置处的水流攻角，让整个桨叶盘面的水流做功更均匀，提升推进效率，减少不必要的能量损耗。

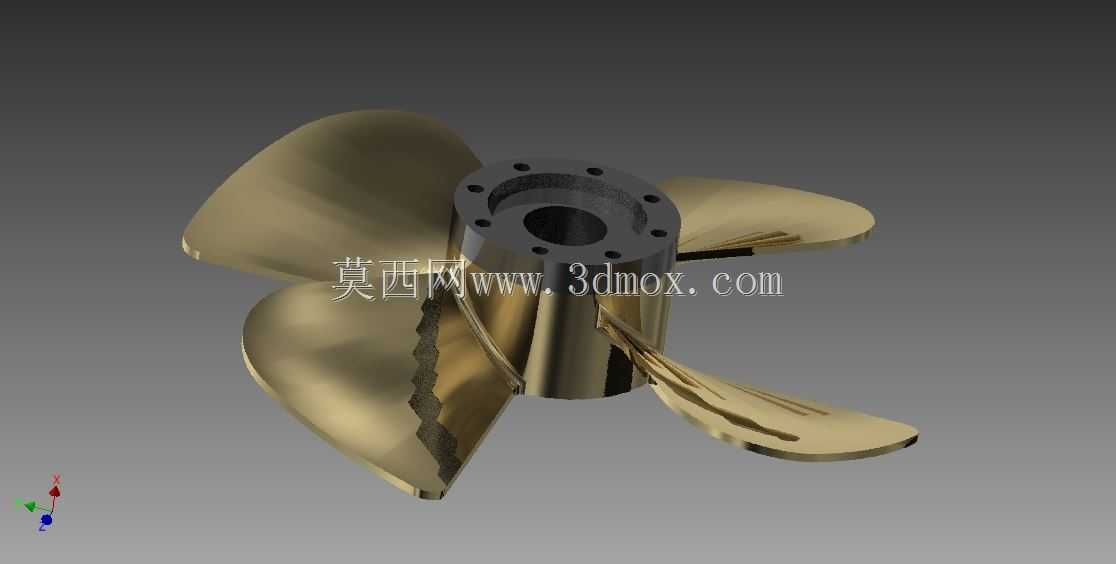

　　中间的桨毂部分采用锥孔配合结构，内孔设计有标准的锥度与键槽结构，能够与艉轴的锥段实现紧密贴合，通过键连接传递主机输出的扭矩，桨毂端面设计有均匀分布的螺栓孔，用于安装锁紧压盖，避免螺旋桨在轴系正反转、加减速过程中出现轴向窜动。桨毂与桨叶的连接过渡区域做了大圆角顺滑处理，避免应力集中，因为螺旋桨工作时桨叶根部承受的弯曲载荷与扭转载荷最大，顺滑的过渡结构能够有效分散应力，避免长期交变载荷作用下出现根部裂纹。

　　从安装边界来看，这套螺旋桨的盘面直径适配中小型船舶的吃水深度，安装时需要保证叶梢与船体外板、舵叶之间留有足够的安全间隙，避免航行时因船体变形、轴系振动出现擦碰损伤；桨毂的轴向安装位置需要匹配艉轴的伸出长度，保证螺旋桨盘面处于船体伴流场的均匀区域，同时要和艉轴管的密封装置保持合理间距，避免影响密封件的正常工作。材质选用上参考船用螺旋桨的常规设计，采用铜合金材质，具备良好的耐海水腐蚀性能与铸造加工性能，桨叶表面做抛光处理，降低表面粗糙度，减少水流摩擦阻力。

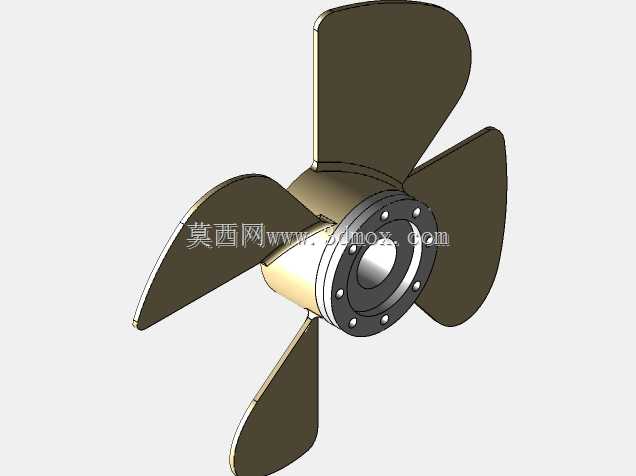

　　在实际工程应用中，这类螺旋桨的匹配需要结合船舶的设计吃水、主机额定功率、额定转速、设计航速等参数做盘面比、螺距的适配调整，这套结构的三维数模完整还原了桨叶的曲面形态、桨毂的配合结构，能够直接用于后续的铸造工艺设计、轴系匹配校核、航行仿真分析，也可作为船舶设计教学、推进系统结构演示的具象参考模型，帮助结构设计人员直观理解船用螺旋桨的结构组成与设计逻辑。在建模过程中，桨叶曲面采用高阶连续曲面构建，保证曲面的光顺性，完全符合实际加工制造的曲面要求，没有出现曲面褶皱、曲率突变等不符合工程实际的问题，桨毂上的安装孔、键槽等细节结构都做了完整还原，能够直接用于装配干涉检查，验证螺旋桨与艉轴、舵系、船体结构的安装匹配性，提前规避设计阶段的尺寸冲突问题。
