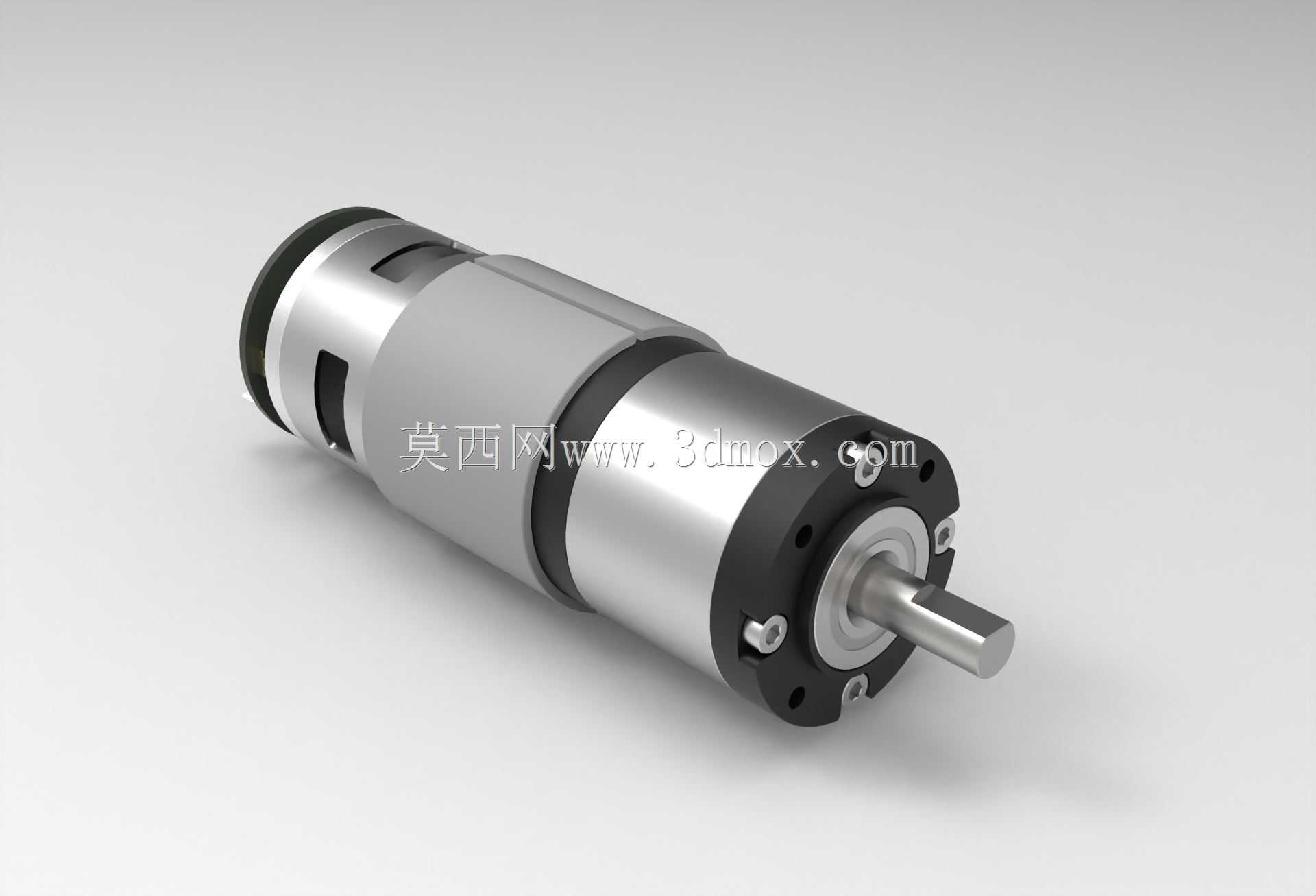

带行星减速结构的42GP系列直流编码电机

　　这款集成行星减速结构的直流编码动力单元，在小型自动化传动场景里的适配性非常突出，日常做小型设备选型时经常会碰到这类需求：既要紧凑的安装尺寸，又要稳定的低速大扭矩输出，还要能精准反馈输出轴的转动位置与转速，这款结构刚好能覆盖这类使用场景。从实际应用端来看，这类动力单元常被用在小型智能代步设备的驱动端、桌面级自动化输送机构的动力输入、小型智能机器人的行走驱动、精密阀门的开度控制机构里，相比不带减速的普通直流电机，它能在不放大电机本体外径的前提下，把输出扭矩提升数十倍，同时自带的编码结构可以实时回传输出轴的转动参数，方便控制系统做闭环调速与位置定位，避免普通直流电机开环控制时出现的转速波动、定位偏差问题。

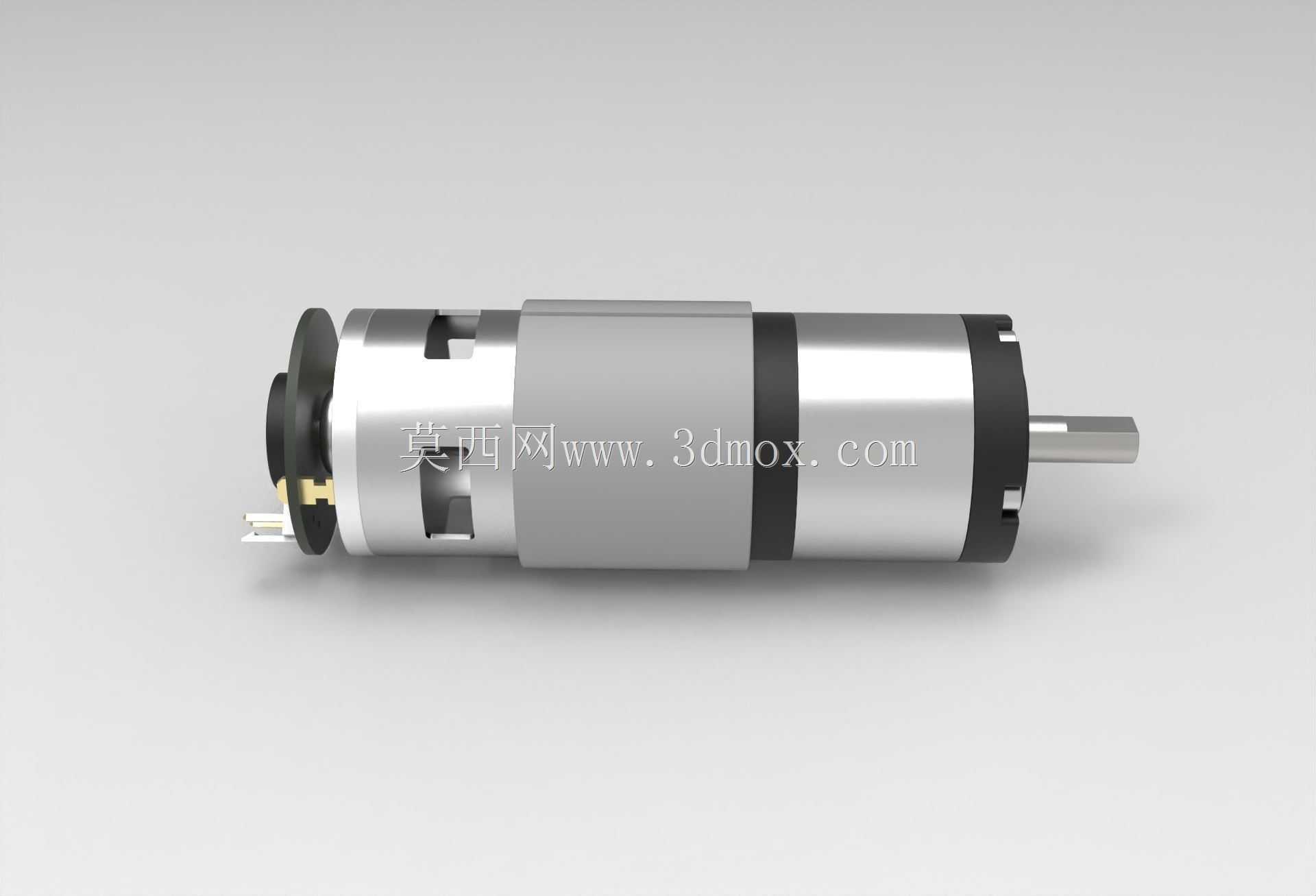

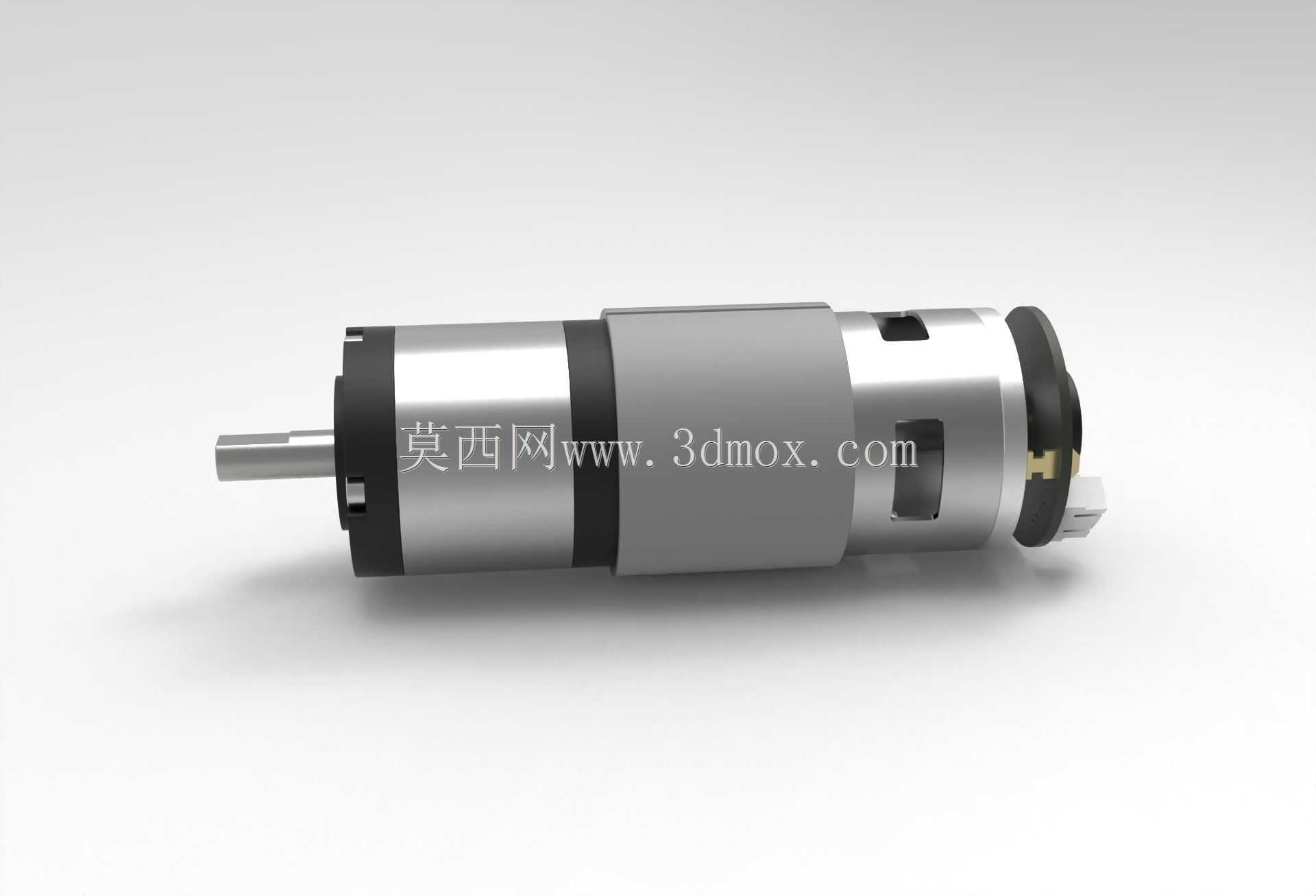

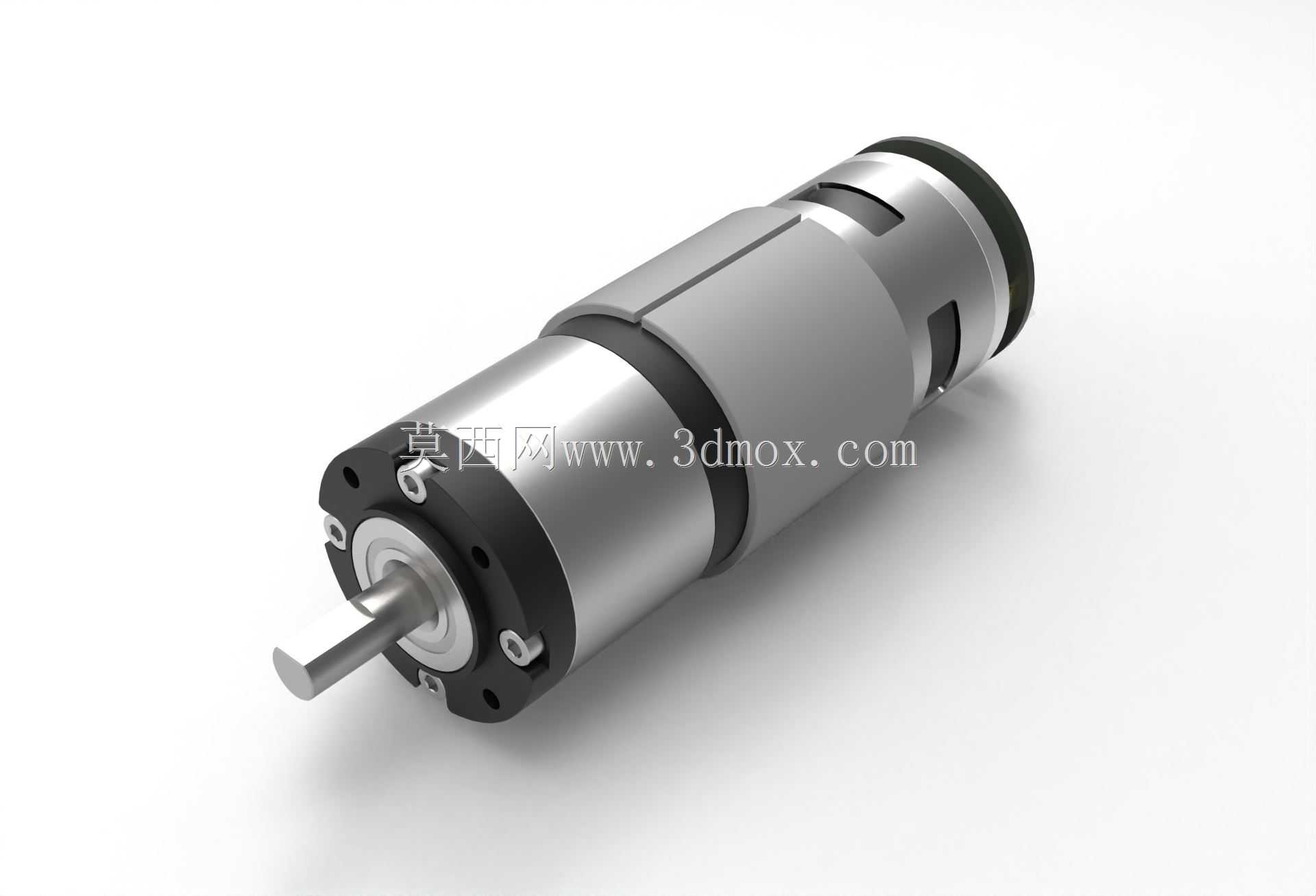

　　从结构设计思路来看，整个动力单元采用同轴式布局，后端是775规格的直流有刷电机本体，中间衔接的是42mm外径的行星减速箱段，前端输出轴侧集成了磁电式编码检测结构，所有部件沿同一轴心串联布置，最大限度压缩了轴向安装空间，不会出现偏置结构带来的安装干涉问题。做结构设计时，减速箱部分采用多级行星轮串联的传动方案，每一级行星架都做了动平衡校验，内齿圈采用粉末冶金一体成型工艺，既保证了传动啮合的精度，又能控制运转时的噪音水平，太阳轮直接和电机输出轴过盈配合，省去了额外的联轴器结构，减少了传动链路里的间隙累积。前端的编码模块采用非接触式磁感应设计，检测元件和转动磁钢之间保留0.3-0.5mm的气隙，不会因为长期运转产生机械磨损，相比接触式编码结构，使用寿命能提升数倍，也能适应一定程度的粉尘、轻微振动的工业使用环境。

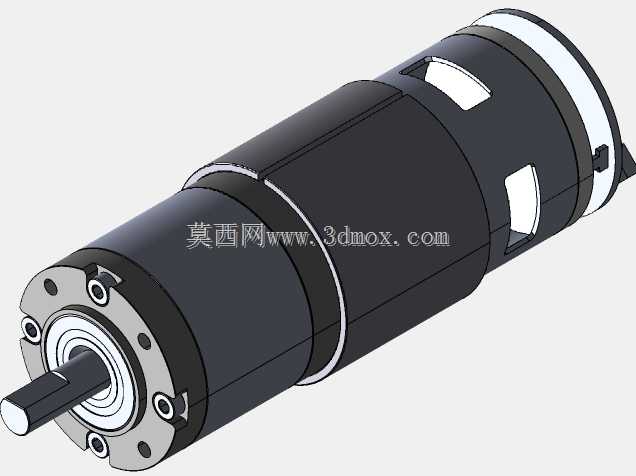

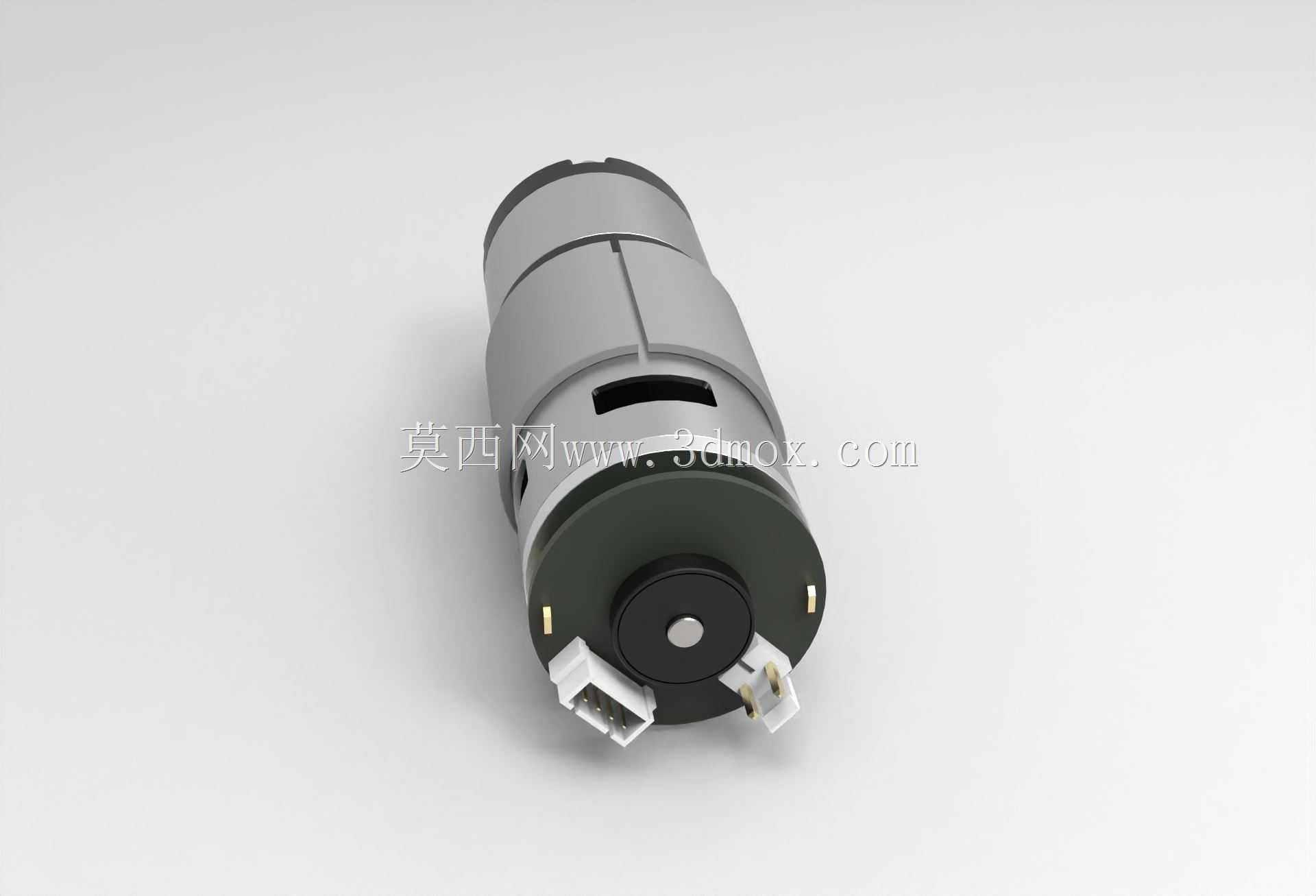

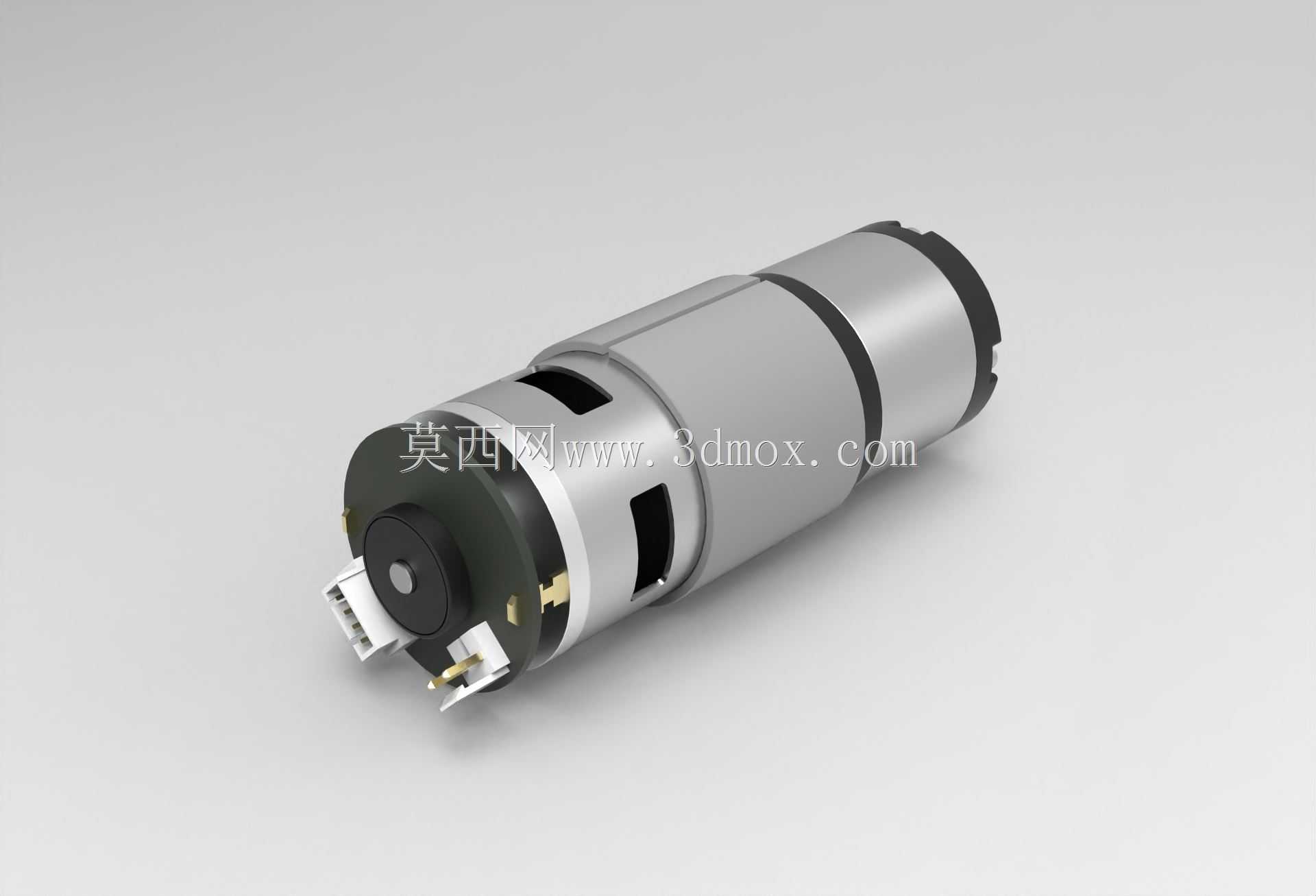

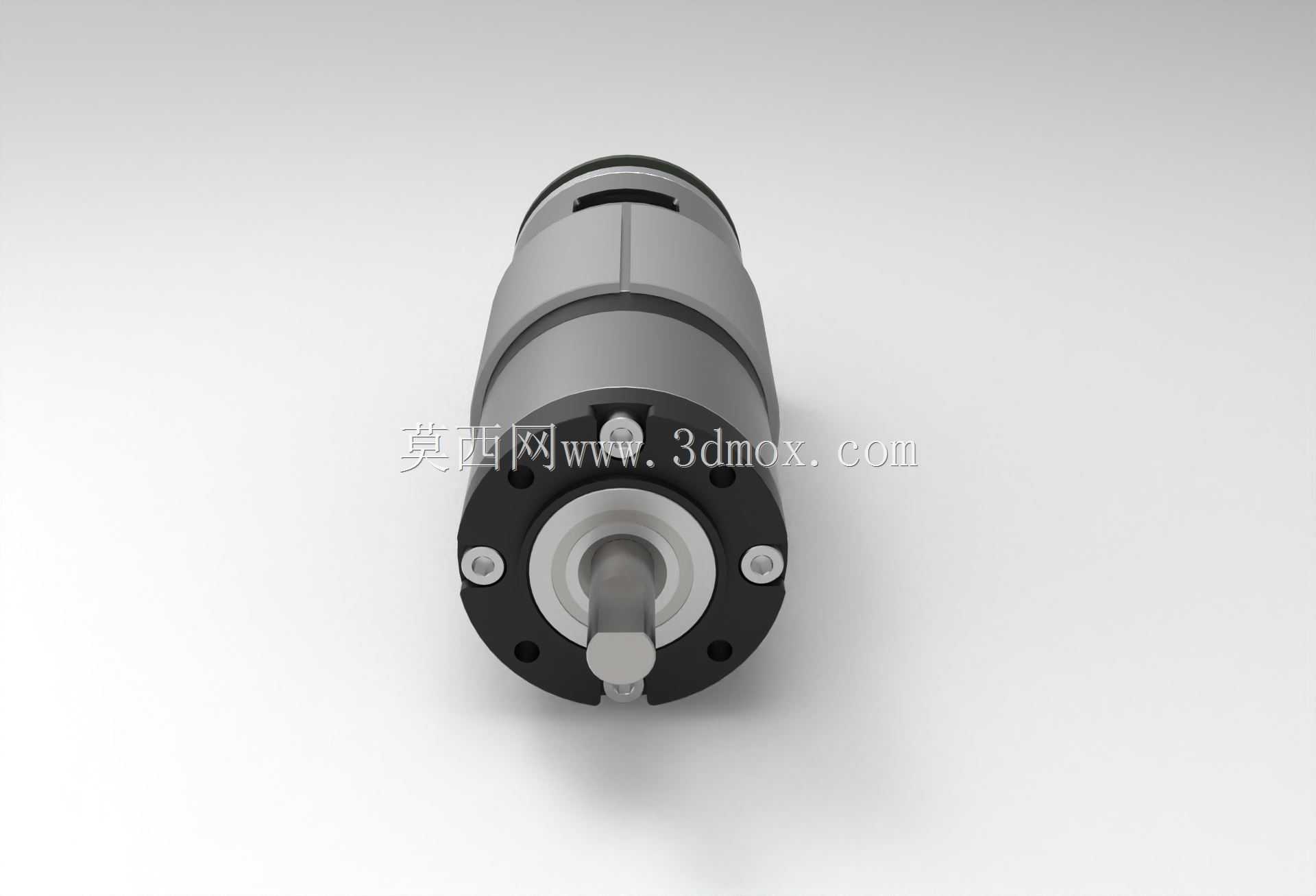

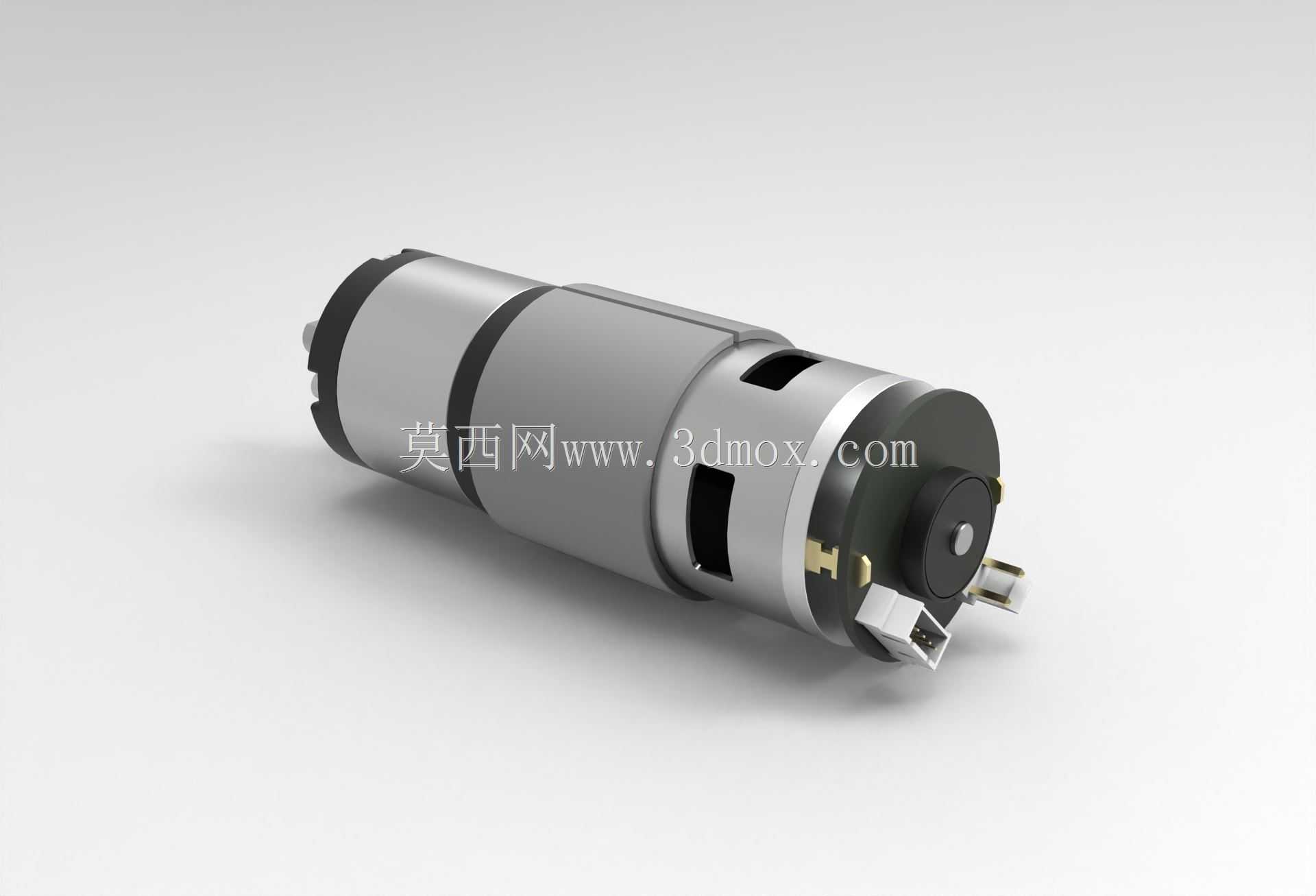

　　从安装边界与外形尺寸来看，整个单元的最大外径就是减速箱段的42mm圆柱面，安装时可以采用端面法兰固定的方式，前端法兰上预留了4个对称分布的M3安装螺孔，孔位分布圆直径为32mm，输出轴为D型切边轴，轴径6mm，切边深度1mm，伸出长度12mm，配套传动件时可以直接采用D型孔配合，不需要额外做键槽加工，就能传递额定扭矩，不会出现轴与传动件之间的打滑问题。轴向总长度控制在90mm左右，其中后端电机本体长度占比约60%，减速箱与编码段占比约40%，在狭小安装空间里布置时，只需要预留直径45mm、长度95mm的圆柱安装空间即可，不需要额外预留侧面的走线空间，编码与电机的供电信号线都从后端电机尾部的出线口引出，出线方向可以根据安装需求做360度调整，适配不同的走线布局。

　　实际选型使用时需要注意，这款动力单元的额定输出转速根据减速比的不同覆盖10rpm到500rpm区间，额定输出扭矩最大可以达到20N·m，搭配编码结构的线数为11线，也就是输出轴每转动一圈可以输出11个脉冲信号，配合控制器做四倍频处理后，可以实现0.8度左右的角度检测精度，完全能满足大部分小型设备的位置控制需求。做三维建模装配时，要注意减速箱法兰和安装基准面之间的配合公差，建议采用H7/h6的间隙配合，保证输出轴和负载端的同轴度误差控制在0.1mm以内，避免因为同轴度偏差带来的额外径向力，损坏减速箱内部的行星轮轴承。另外编码部分的信号线要和电机的动力线分开布线，避免动力线的电流干扰影响编码信号的稳定性，布线时建议给编码线增加屏蔽层，屏蔽层单端接设备控制板的接地端，就能解决大部分现场的信号干扰问题。

　　从结构细节的设计考量来看，电机本体和减速箱的衔接处采用了O型圈密封结构，能达到IP40的防护等级，可以阻挡日常环境里的灰尘、飞溅的水滴进入减速箱内部，延长齿轮组的使用寿命。输出轴位置采用了含油轴承加滚珠轴承的双支撑结构，靠近输出端的滚珠轴承可以承受较大的径向负载，满足皮带传动、齿轮传动这类带径向力的传动场景使用，靠近减速箱内侧的含油轴承可以起到辅助支撑与储油润滑的作用，长期运转不需要额外添加润滑脂，维护成本很低。整个结构的所有零部件都采用了模块化设计，电机本体、减速箱模块、编码模块都可以单独拆分更换，后期维护时不需要更换整个动力单元，只需要替换故障模块即可，能大幅降低设备的后期运维成本。在做设备结构设计时，这类集成化的动力单元可以省去自己设计减速结构、选配编码模块的工作量，直接按照安装尺寸预留装配位置即可，能大幅缩短设备的研发周期，也能避免自行组装减速结构带来的传动效率低、噪音大、间隙大的问题。
