Nema23规格1090盎司英寸步进电机结构

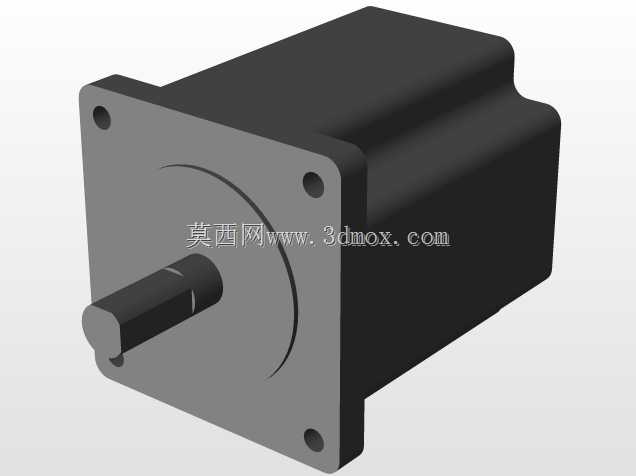

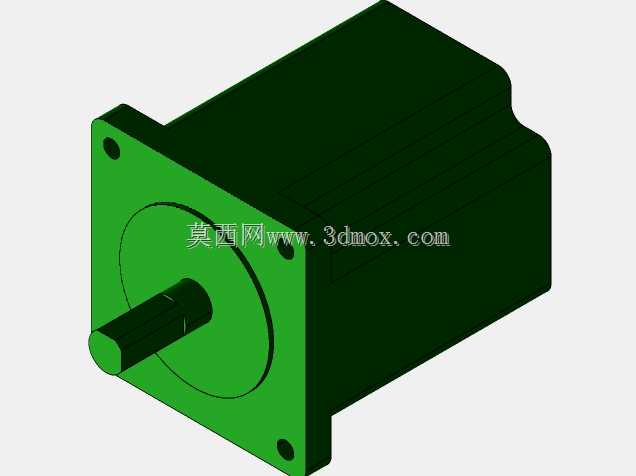

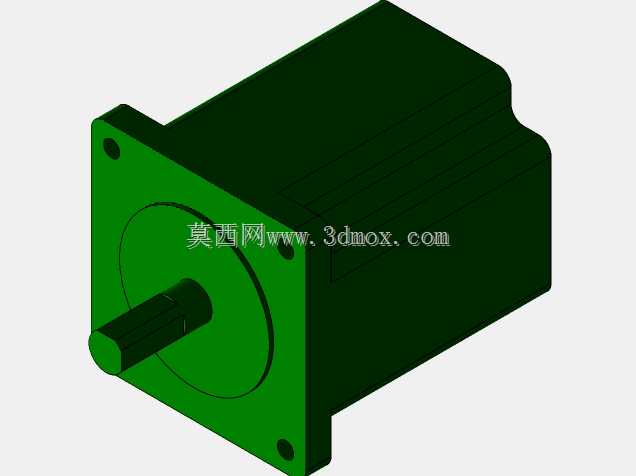

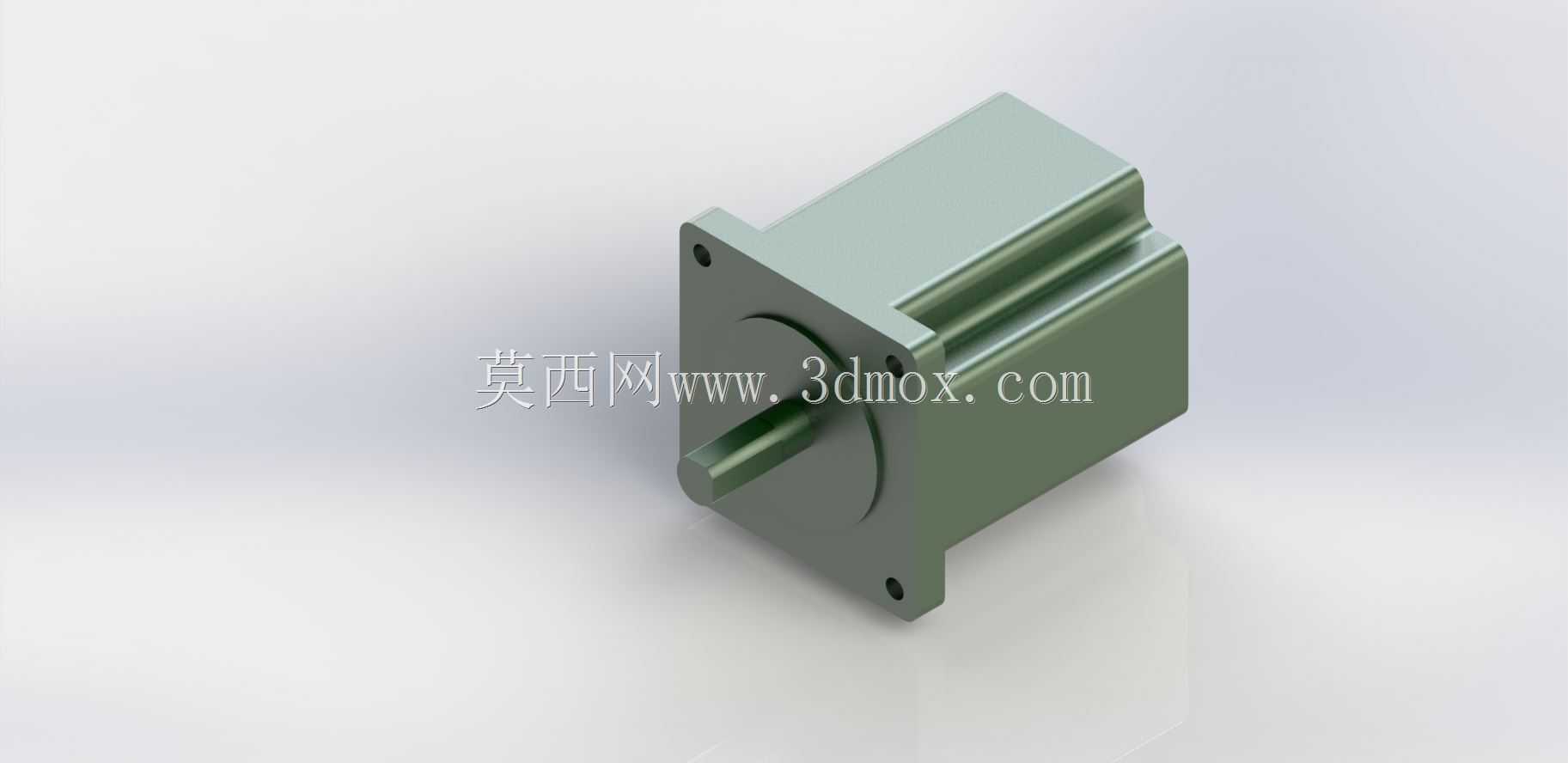

　　做小型数控设备选型时，Nema23规格的步进电机一直是桌面级加工设备的核心动力选项，这款输出扭矩对应7.7Nm的机型，刚好适配三轴丙烯酸雕刻、小型PCB铣削这类轻负载连续加工场景。从结构设计来看，机身采用方形安装法兰布局，法兰端预留的四个安装孔位完全遵循Nema23标准安装尺寸，安装孔中心距、输出轴轴径与伸出长度都匹配通用安装座的公差要求，不需要额外做转接件就能直接固定在设备安装面板上，能大幅缩短装配时的对位调整时间。

　　输出轴采用单出轴D型切面设计，和同步轮、联轴器的配合面不需要额外加工键槽，依靠顶丝锁紧就能传递额定扭矩，避免了键连接带来的装配间隙，在频繁正反转的雕刻进给工况下，能减少回程误差对加工精度的影响。机身外壳做了加厚的散热筋结构，沿着电机轴向布置的凸起筋条既可以增加壳体和空气的接触面积，提升连续运行时的散热效率，也能增强壳体的结构强度，在安装紧固时不容易出现壳体变形的问题。

　　从应用场景适配性来说，这个扭矩段的步进电机，除了小型CNC路由器的进给轴驱动，也可以用在小型自动化点胶设备的位移驱动、3D打印设备的运动轴传动、小型包装机械的送料机构动力输出上。设计建模时，安装法兰的端面平面度公差控制在合理范围，能保证电机和安装面贴合紧密，避免运行时因为贴合间隙产生振动传导；输出轴的同轴度公差也按照传动件配合要求做了约束，防止高速运行时出现轴端跳动，影响同步带或者联轴器的使用寿命。

　　机身的长度尺寸经过优化，在保证扭矩输出的前提下尽可能压缩轴向占用空间，对于安装空间局促的桌面级设备来说，能给其他传动部件、走线槽留出更多布置余量。尾部的出线位置做了圆角过渡处理，避免装配时划伤电机引线的绝缘层，接线端的位置也预留了标准连接器的安装空间，不需要额外改线就能搭配通用的步进驱动器使用。在做设备整体结构校核时，这款电机的重量分布均匀，安装后不会给悬臂式的运动轴带来额外的偏载，能保证运动平台运行时的平稳性，减少高速进给时的抖动问题。
