便携式钳形流量检测仪表结构设计

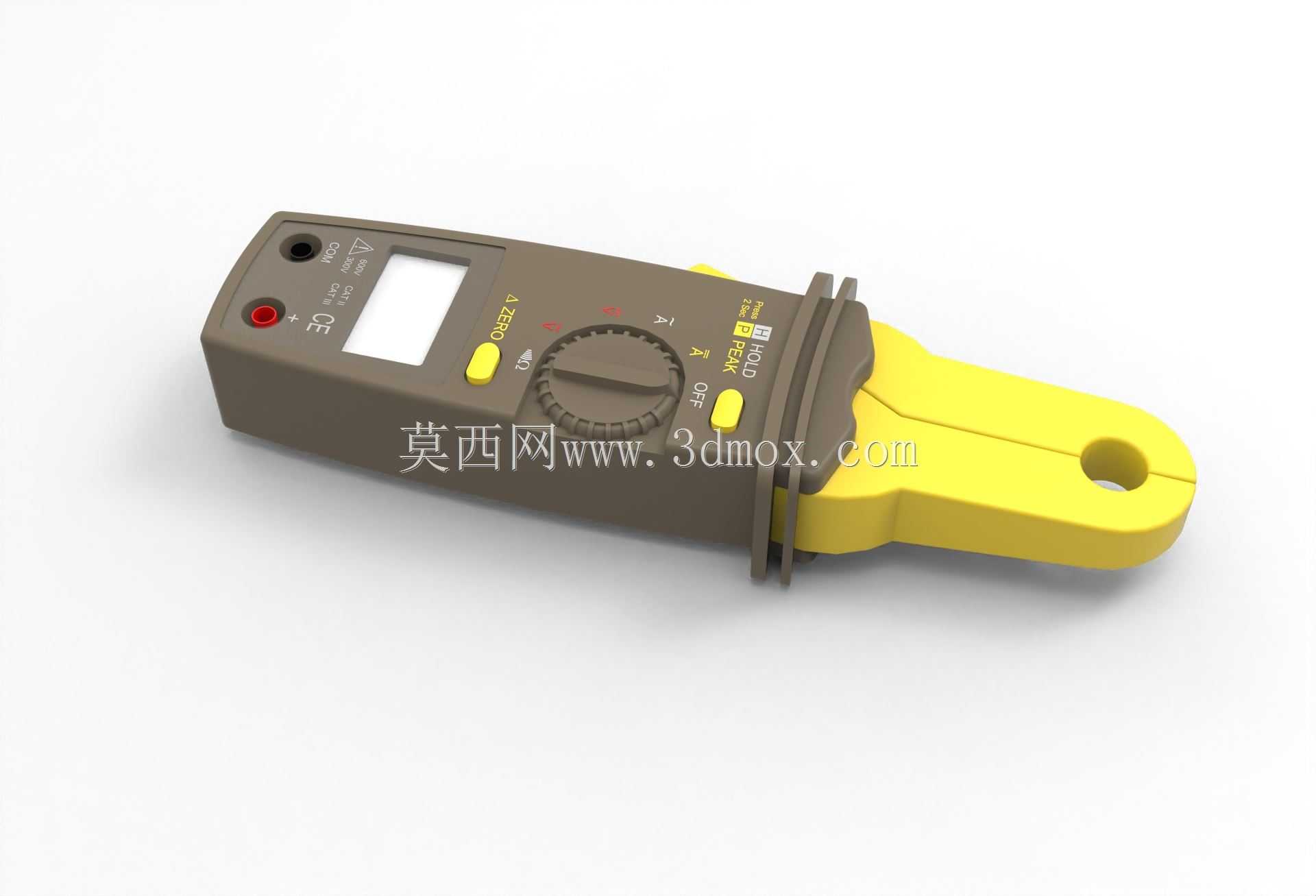

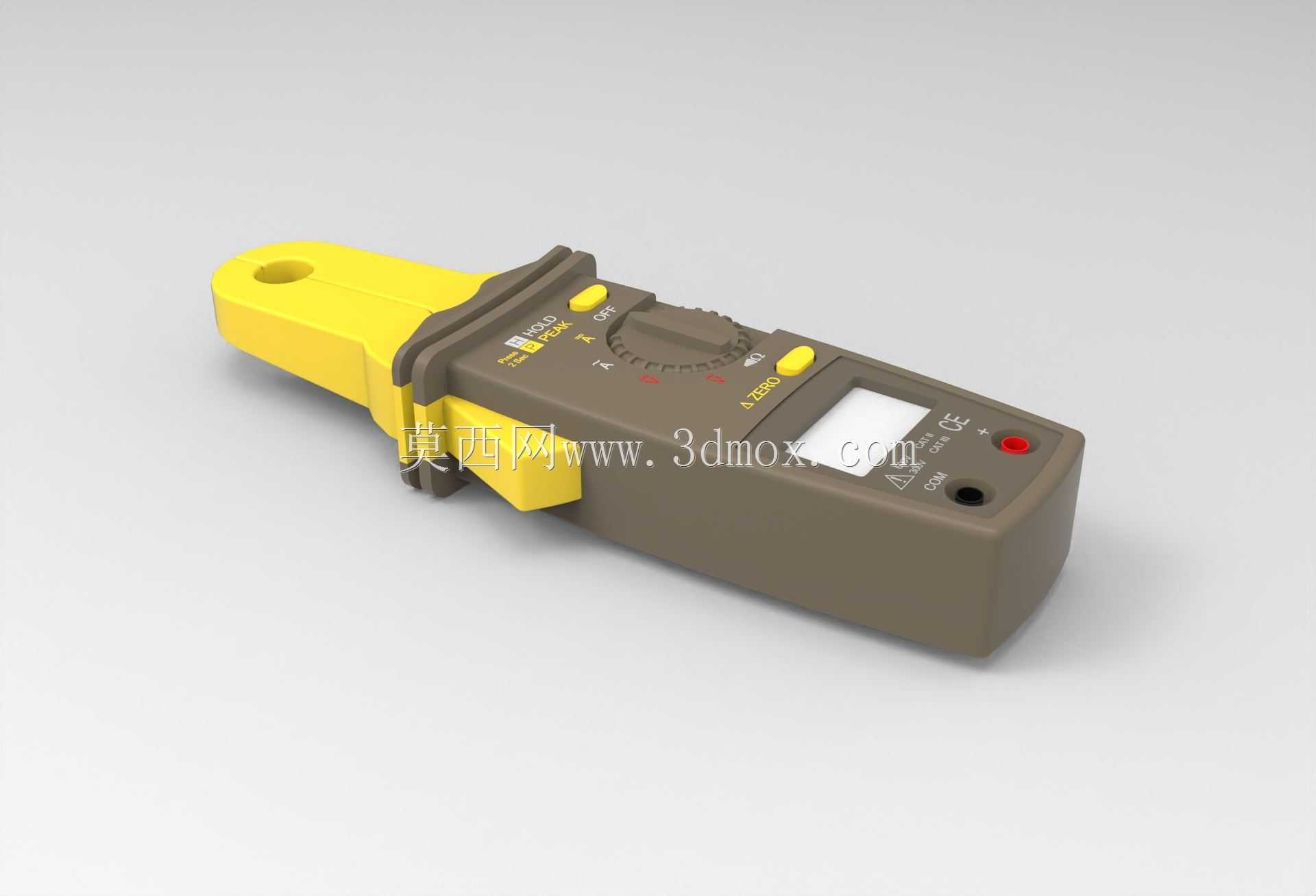

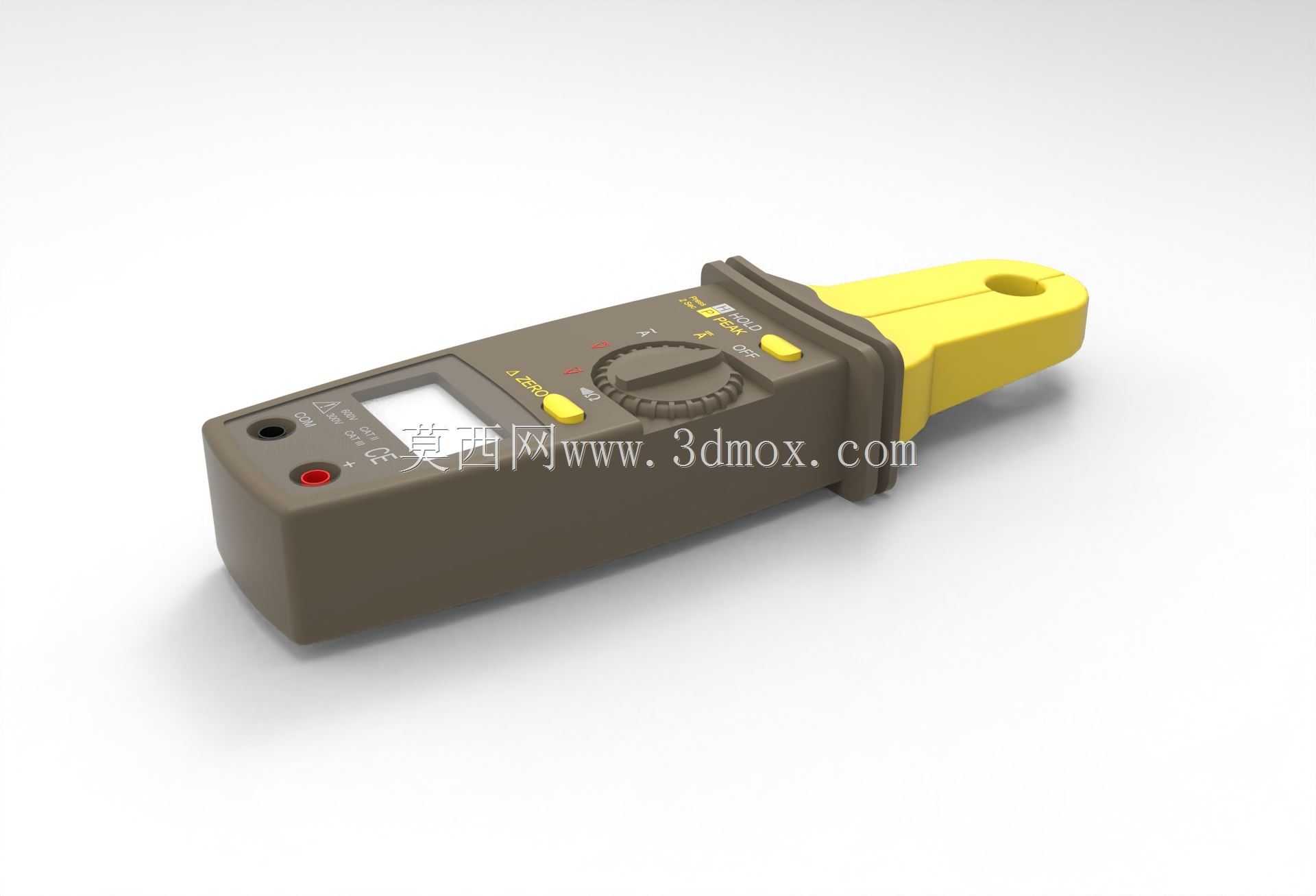

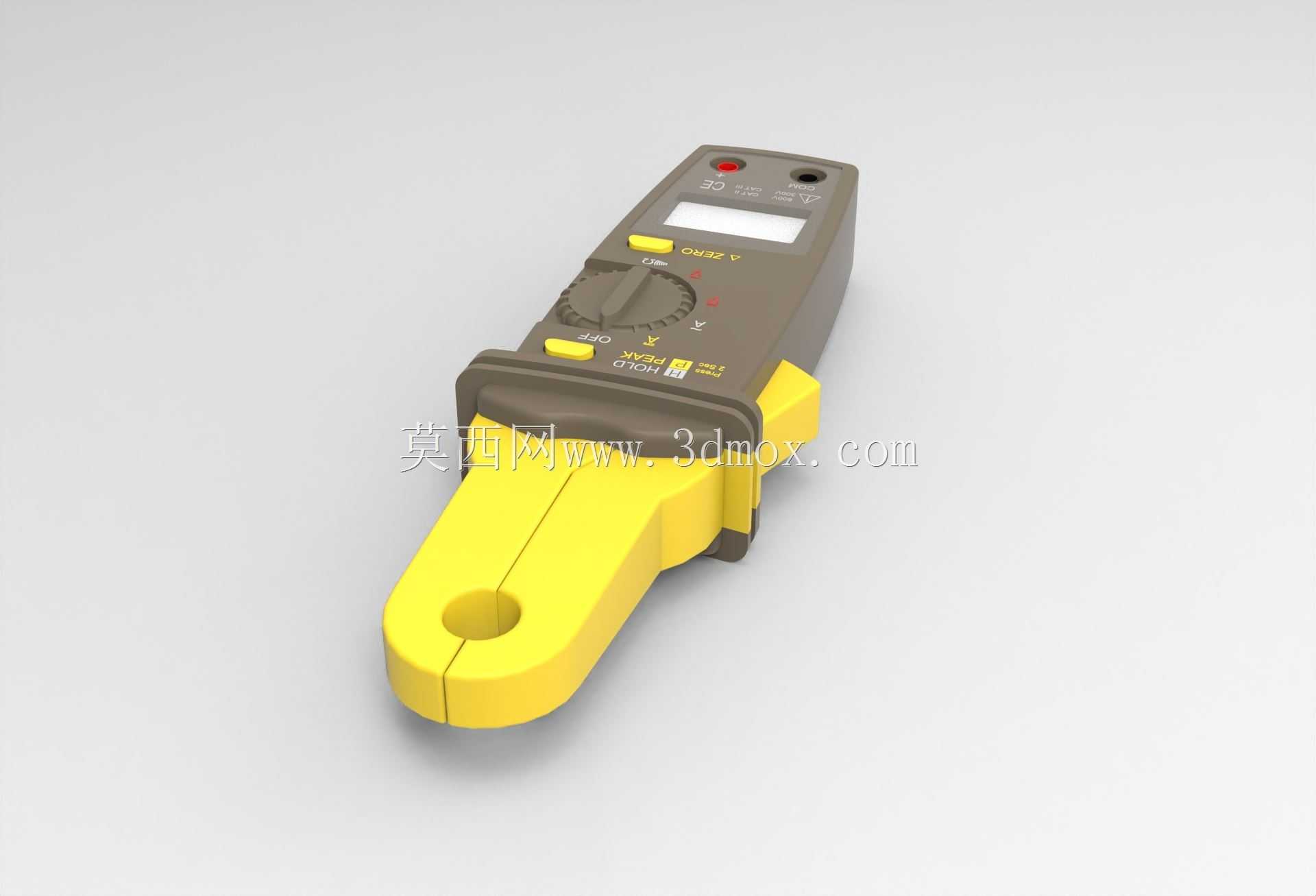

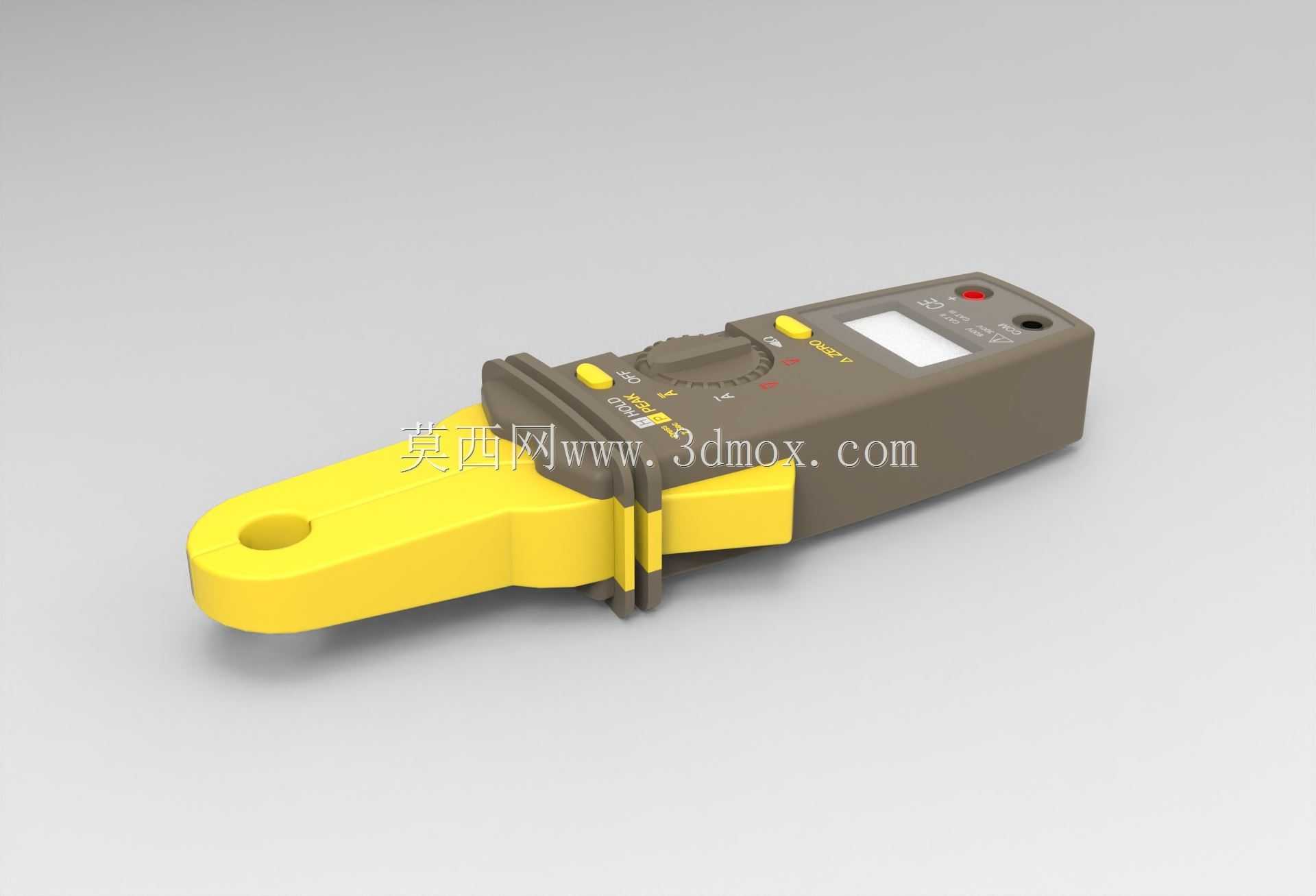

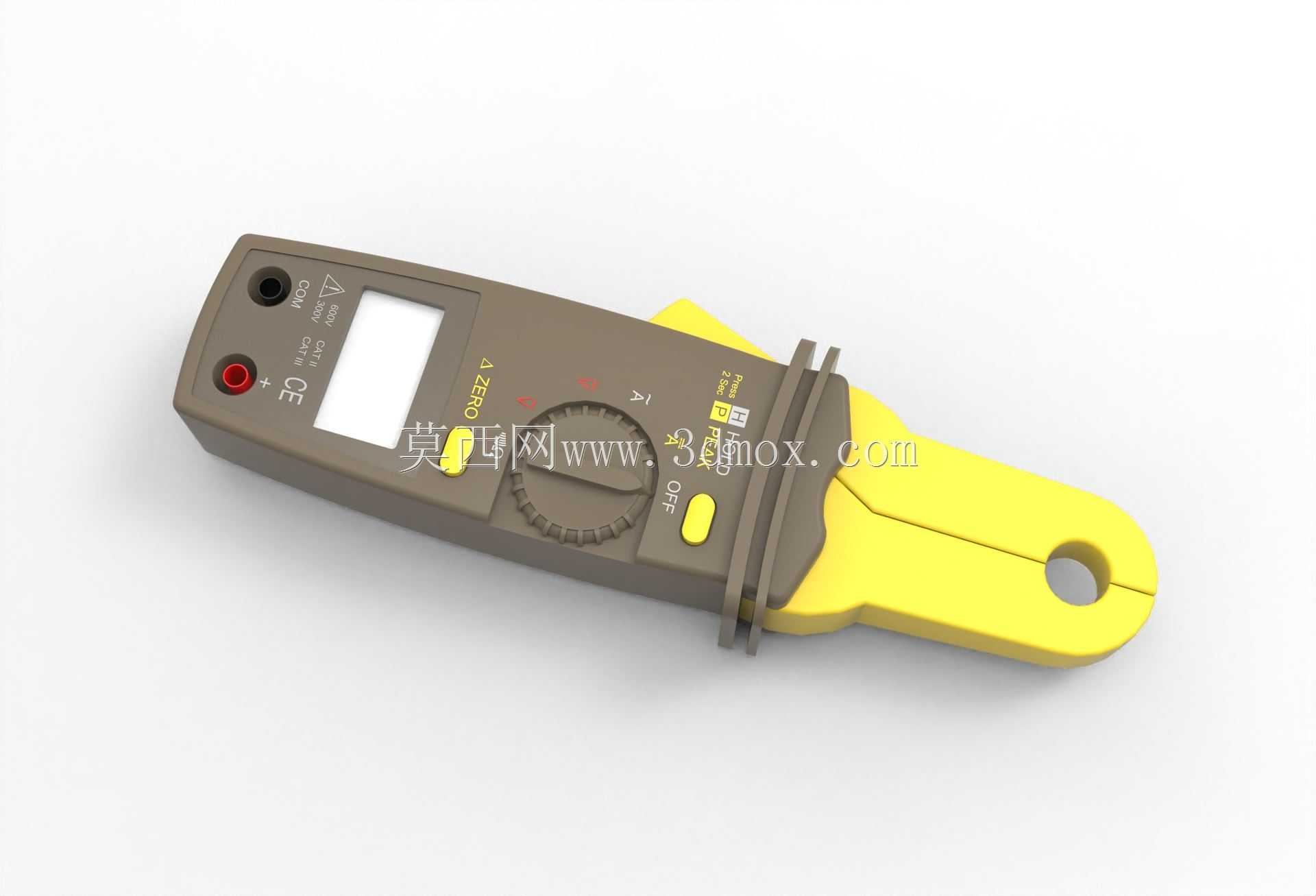

　　这款钳式检测仪表的结构设计，首先围绕现场不停流检测的核心需求展开，在工业管路运维、暖通系统巡检、给排水管线排查的场景中，作业人员往往无法断开管路安装传统侵入式流量计，钳形结构的开合式钳头可以直接卡在对应管径的管路外侧，无需破管、无需停输，单人手持即可完成瞬时流量、累计流量的快速检测，大幅降低现场巡检的作业成本与停机风险。从结构布局来看，钳头部分采用高强度绝缘工程材质，开合铰接位置做了阻尼限位设计，钳口闭合后贴合面的间隙控制在0.2mm以内，避免检测过程中因钳口错位导致的信号偏差，钳头根部与主机身的衔接位置做了圆弧过渡，既避免应力集中导致的结构断裂，也能让作业人员单手握持时手指自然贴合机身弧度，长时间巡检作业不易产生疲劳。

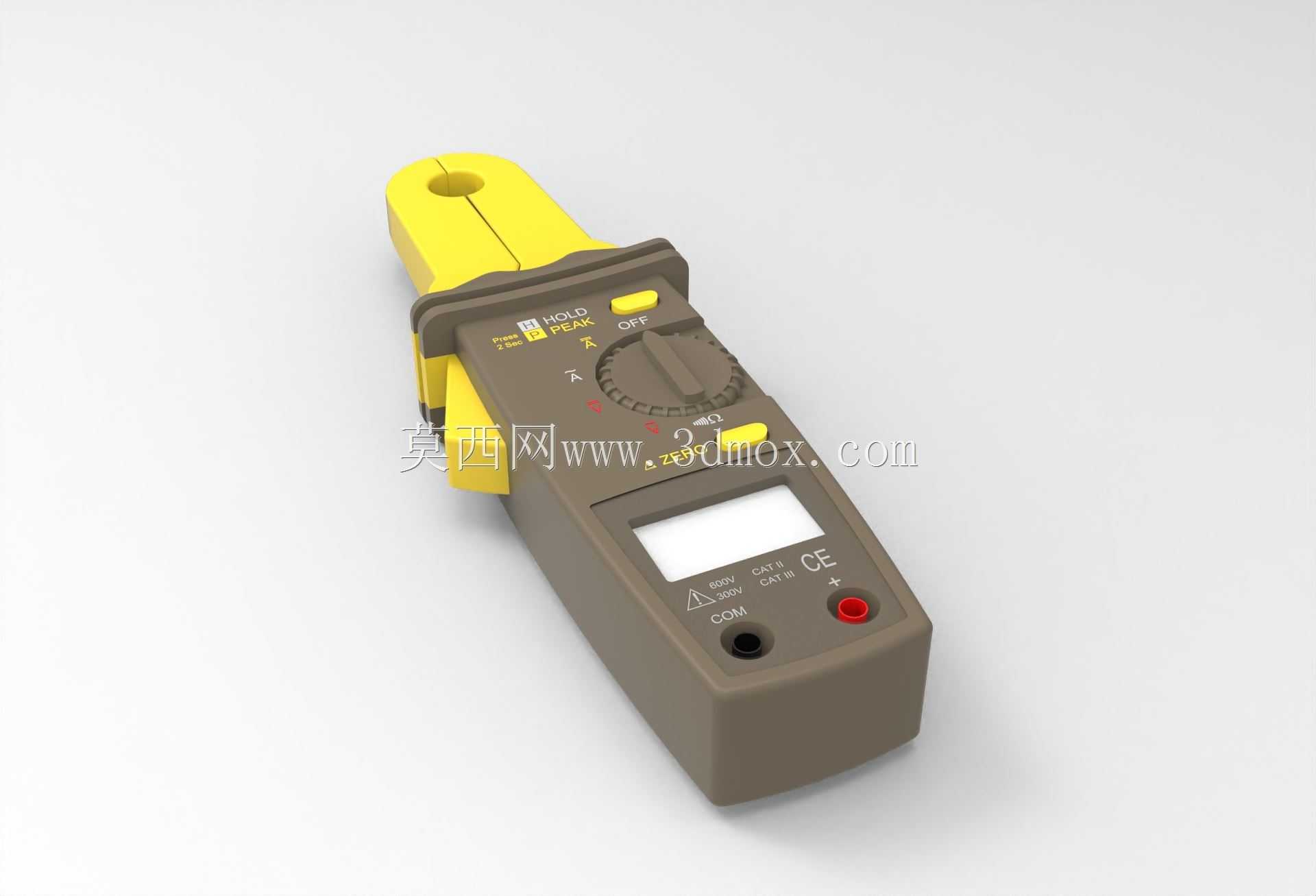

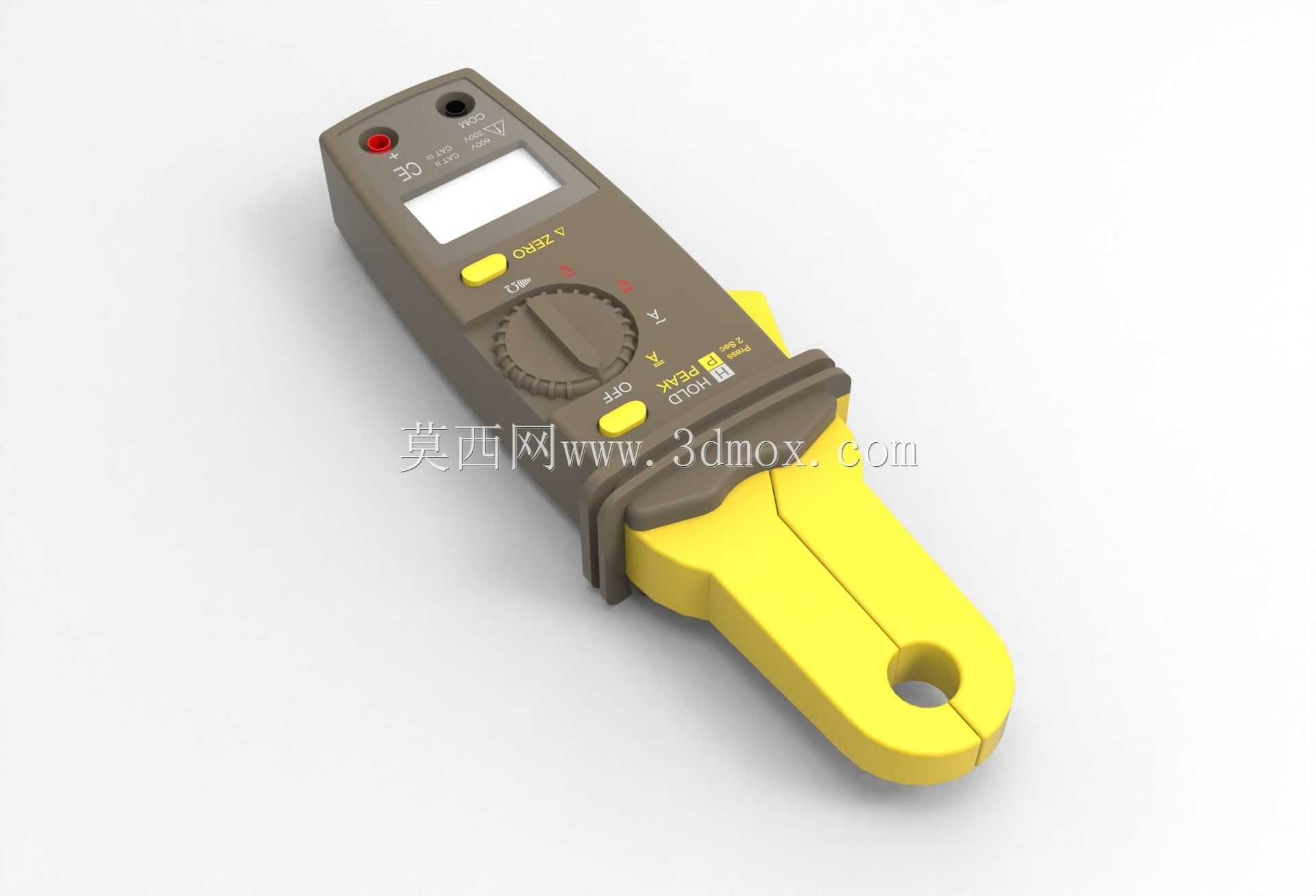

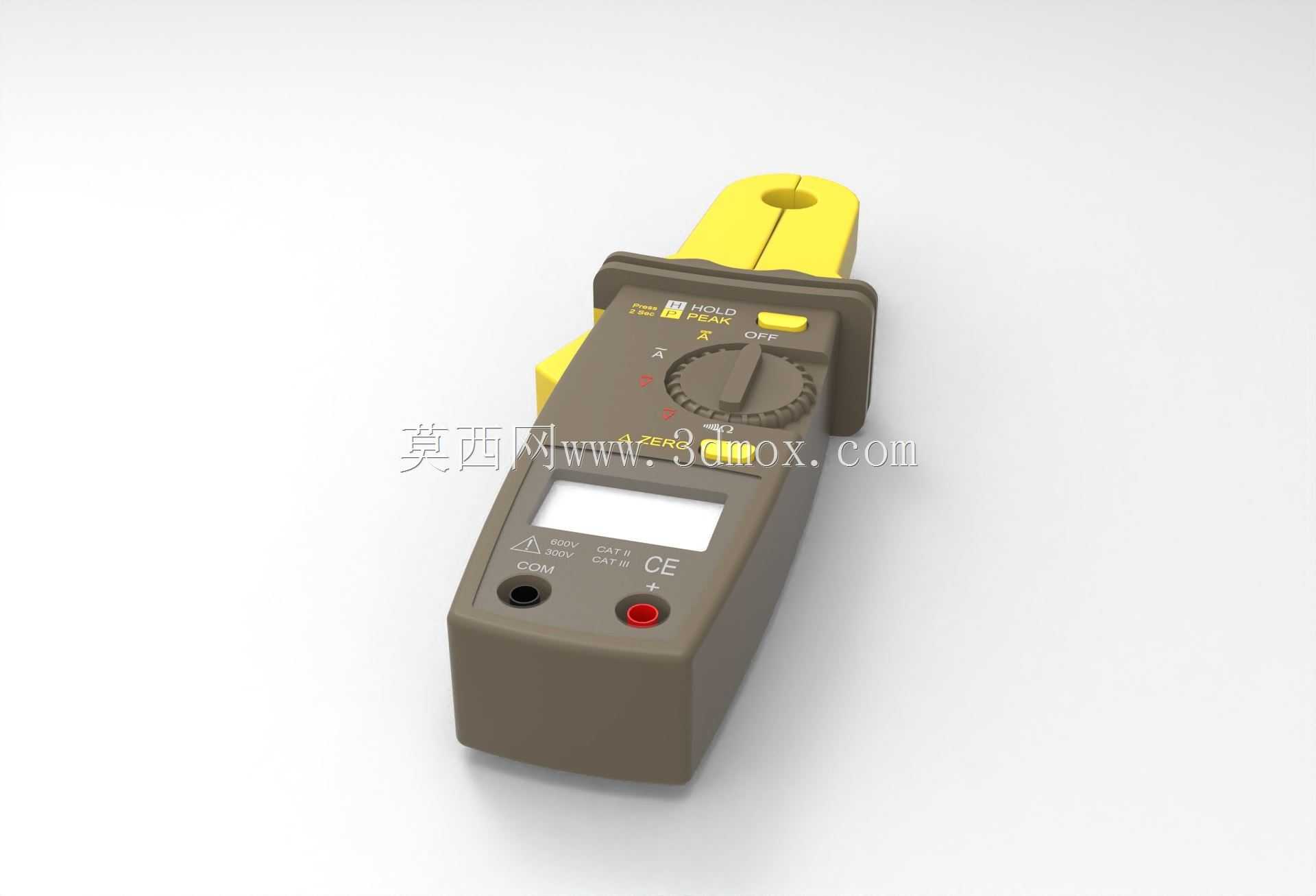

　　主机身的操控区域做了分区设计，功能旋钮位于机身正面靠上位置，单手握持时拇指可以直接完成量程切换、功能切换操作，两个功能按键分别对应数据保持、背光开启，按键的触发行程设置为1.5mm，带明确的段落反馈，戴薄型劳保手套操作时也不会出现误触。显示屏区域做了内凹式设计，屏幕周边高出0.8mm的防护边，即使现场作业时仪表不慎滑落，也能避免屏幕直接接触磕碰面，屏幕下方的两个检测接口分别对应不同的扩展检测功能，接口处带橡胶防尘塞，闲置状态下可以封堵接口，避免现场的粉尘、水汽进入接口内部造成接触不良。从尺寸边界来看，整机长度控制在180mm左右，钳头最大开合口径适配50mm以内的常规工业管路，机身最宽处为65mm，握持位置的厚度为32mm，

　　整体重量控制在280g以内，放入普通工具包的侧袋即可携带，不会给现场作业人员增加过多负重。机身侧面做了细密的防滑纹理，在潮湿的作业环境下握持也不易打滑，电池仓位于机身尾部，采用卡扣式仓盖设计，无需额外工具即可更换电池，仓盖周边带一圈密封胶条，满足日常现场使用的防尘防泼溅要求。在结构设计的细节处理上，钳头的夹持面做了防滑纹路处理，卡在管路表面时不会因为管路振动出现移位，保证检测数据的稳定性，机身内部的电路板安装位置做了减震胶垫设计，现场轻微的磕碰、振动不会导致电路板接插件松动，延长仪表的现场使用寿命。不同于固定式安装的流量计，这款钳式仪表的设计核心是便携性与快速检测能力，不需要复杂的安装调试，开机后调整到对应量程，

　　钳头卡住待检测管路即可读取数据，非常适合日常巡检中的流量异常排查、管路漏点定位、泵组输出效率核验等场景，在暖通空调系统的水流量平衡调试、工业循环水系统的流量分配检测、消防管路的通水能力核验等作业中，都能发挥无需破管、快速读数的优势。结构建模过程中，所有的配合间隙都按照手持检测设备的通用公差要求设置，铰接位置的转动阻尼通过转轴处的弹性垫片实现，既保证钳头开合顺畅，也能在任意开合角度保持位置稳定，不会因为钳头自重出现自动闭合的情况，机身的所有棱角都做了R2以上的圆角处理，没有尖锐的凸起结构，避免现场作业时划伤操作人员或者刮擦管路表面的防腐层。
