安捷伦34970A数据采集开关单元结构建模

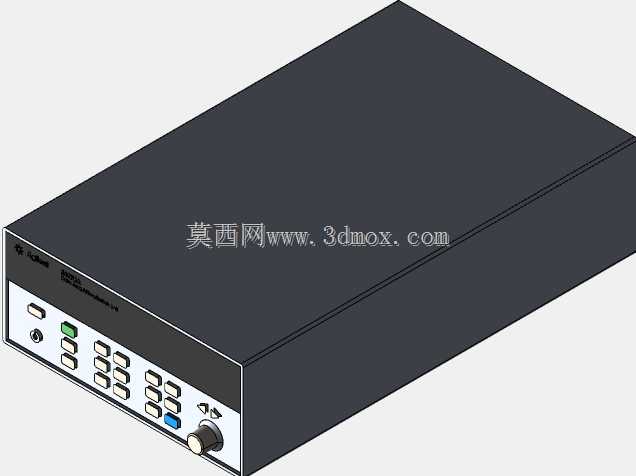

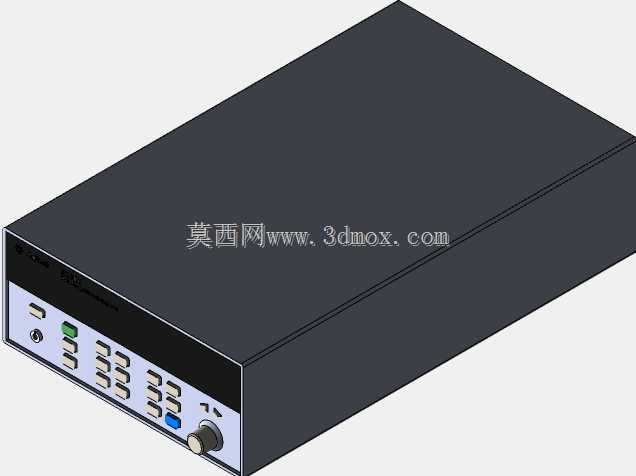

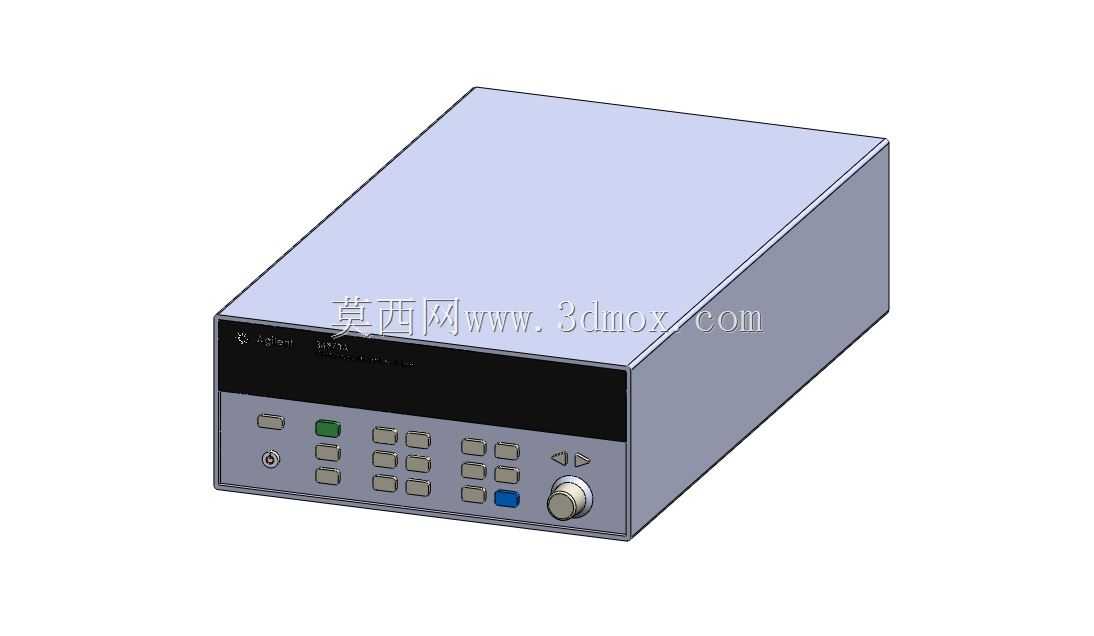

　　在实验室测试台架搭建、产线多通道信号巡检、工业现场分布式参数采集这类场景里，这类多通道数据采集开关单元是核心的信号枢纽设备，建模过程中首先要还原的就是它作为台式测控设备的安装适配特性——整机采用标准台式仪器的长方体壳体布局，外壳采用冷轧钢板折弯成型的拼接结构，底部预留标准台式仪器的支撑脚垫安装位，可直接放置于标准实验台台面，也可通过侧边预留的安装耳孔适配标准19英寸机柜的上架安装需求，建模时严格还原了设备的前操作面布局与壳体的安装边界尺寸，确保后续做测试系统集成、机柜布局仿真时，能直接调用模型做干涉检查，不会出现设备与周边线槽、接线端子、相邻仪器的空间冲突。

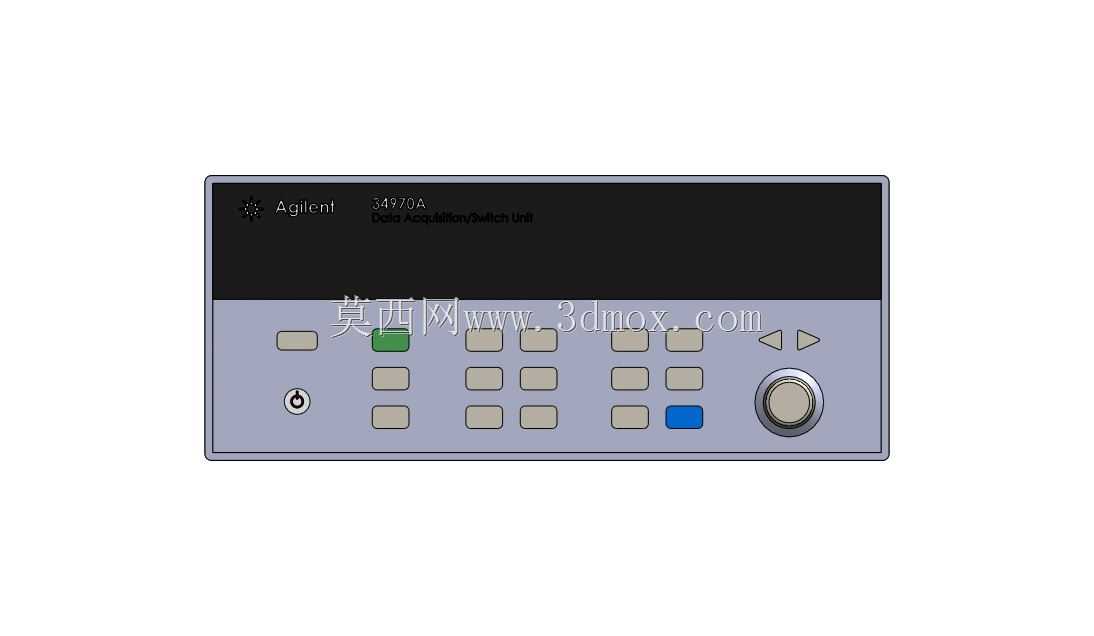

　　从设备实际用途来看，该单元承担的是多通道传感器信号切换、调理、采集传输的核心功能，前端面板的按键区域对应通道切换、参数配置、功能启停的操作逻辑，旋钮用于快速切换测量量程与通道组，不同颜色的功能按键对应运行、停止、报警确认等高频操作，建模时对按键的排布间距、旋钮的突出高度、显示屏区域的下沉深度都做了1:1的结构还原，没有做简化处理，因为在做人机工程仿真时，按键的操作行程空间、旋钮的操作避让距离都是需要验证的细节——比如操作人员带薄防静电手套操作时，按键之间的间距是否足够避免误触，旋钮旋转时是否会和前方放置的记录夹板、接线端头产生干涉，这些细节都需要精准的模型支撑才能完成验证。

　　建模过程中对壳体的分件逻辑也做了还原，上盖采用整体冲压的盖板结构，与下壳体通过侧边的隐藏式卡扣加后端螺丝固定，前面板的塑料装饰件与金属壳体的配合间隙控制在0.3mm以内，符合台式电子测量仪器的装配公差要求。后面板的接线区域预留了对应通道的接线端子安装位、电源接口位、通讯接口位，建模时没有省略这些接口的安装凸台结构，因为在做测试系统接线布线仿真时，接口的位置、突出高度直接决定了线缆的弯曲半径是否符合要求，比如GPIB通讯线的接头突出长度较长，如果模型没有还原接口位置，很容易出现布线时线缆与机柜立柱干涉的问题。

　　从功能特性对应的结构设计来看，这类设备因为要接入多通道的弱电压、电流、温度传感器信号，壳体的屏蔽结构是设计重点，建模时还原了壳体接缝处的导电衬垫安装槽，前面板与金属壳体之间的接触弹片结构，确保整机的电磁屏蔽效能满足工业现场的抗干扰要求，内部的板卡安装导轨结构也做了等效还原，对应可插拔的采集卡模块的安装滑动行程，预留了板卡插拔的操作空间，方便后续做设备内部结构改版、散热风道优化时，能直接在模型基础上调整结构，不用重新测绘整机尺寸。设备底部的脚垫采用高度可调的橡胶减震结构，建模时还原了脚垫的螺纹调节行程，可适配不平整的实验台台面，确保设备放置平稳，不会因为台面震动影响内部继电器的触点接触稳定性，毕竟这类开关单元内部采用大量电磁继电器做通道切换，过大的外部震动可能导致触点抖动，影响测量信号的准确性。

　　在做外形尺寸控制时，严格遵循了台式测量仪器的通用尺寸规范，整机深度适配标准实验台的放置深度，不会出现设备突出台面过多导致被碰撞掉落的问题，前面板的高度方向尺寸与同系列的其他台式仪器保持一致，方便多台设备叠放或者并排安装时的面板对齐，提升测试系统的整体整洁度。面板上的标识区域做了下沉设计，方便粘贴丝印标识，不会因为长期擦拭导致标识磨损，电源开关的位置设置在前面板左下角，符合操作人员的常规操作习惯，紧急情况下可以快速切断设备电源。
