水质检测用浊度检测设备结构设计

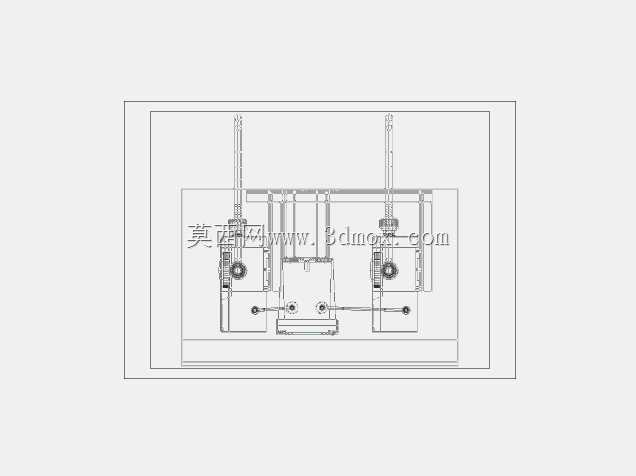

　　在市政供水、污水处理、工业循环水管控以及地表水在线监测场景中，浊度是判定水体洁净程度的核心指标之一，对应的浊度检测设备需要兼顾检测精度、长期运行稳定性以及现场安装适配性，本次呈现的浊度计结构，完全围绕现场实际使用需求完成整体布局设计。从实际应用场景出发，这类设备既可以集成在固定式水质在线监测站房内，搭配采样管路完成24小时连续数据采集，也可以作为便携式检测单元的核心结构，适配现场抽检的移动使用需求，因此结构设计上做了模块化拆分，将光路检测单元、采样流通池、信号处理模块三个核心部分做了独立的安装腔体设计，避免不同模块之间的振动干扰、温漂影响。设备的核心功能是通过光散射原理完成水体浊度值的采集，因此光路部分的安装基准做了严格的公差约束，

　　发射端与接收端的同轴度公差控制在0.02mm以内，避免光路偏移带来的检测数据漂移；采样流通池采用了溢流结构设计，进水端从池体下部接入，上部设置溢流口，保证检测区域内的水体始终处于缓慢流动状态，无气泡滞留，也不会因为流速过快产生紊流影响光信号采集，流通池的透光窗口采用了可拆卸的密封压块结构，方便运维人员定期擦拭窗口表面的附着污渍，不需要整体拆解设备即可完成维护操作。从设计思路上，整体结构优先考虑运维便捷性与抗干扰能力，设备外壳的安装边界适配标准19英寸机柜安装尺寸，整机宽度控制在420mm以内，深度350mm，高度180mm，既可以上架安装，也可以通过底部的四个橡胶减震支脚放置在实验台面上使用；内部走线全部沿着腔体侧壁的走线槽布置，

　　强弱电线路做了物理分隔，避免电源线路对微弱的光检测信号产生电磁干扰。设备的进、出水接口都设置在设备后侧，采用标准快插接头，适配外径6mm的采样管路，现场安装时不需要额外加工转接头，直接插拔即可完成管路连接；设备前侧仅保留显示屏与操作按键的安装位，日常操作不需要接触设备后侧的管路与线路，避免误碰导致的采样中断。考虑到部分现场使用环境存在振动、温湿度波动大的问题，核心的光路检测模块采用了悬浮式安装结构，通过四个硅胶减震垫与主框架连接，能够过滤掉现场水泵、管路传递过来的高频振动，保证光路位置的稳定性；信号处理电路板安装在独立的密封金属腔体内，既可以屏蔽外界电磁干扰，也能避免流通池可能出现的凝露、滴漏问题损坏电路元件。在结构细节上，

　　流通池的排污口设置在池体最低位置，设备维护排空时可以完全排净池内残留的水体，避免冬季低温环境下残留水体结冰胀裂池体；所有外露的结构件都采用了ABS工程塑料与304不锈钢材质，长期接触水体也不会出现锈蚀、掉屑问题，不会对检测水样造成二次污染，影响检测结果准确性。不同于实验室用的高精度台式浊度仪，这款结构设计更偏向工业现场的长期无人值守使用，因此在结构上预留了自动校准模块的安装位置，可以后期拓展自动校准功能，不需要人工定期开盖完成标准液校准操作，降低现场运维的工作量；设备顶部预留了吊装孔位，对于高位安装的监测点位，可以直接通过吊杆完成设备固定，不需要额外制作安装支架。
