BK15型滚珠丝杠端部支撑固定座结构

　　在各类直线传动模组、数控进给轴的布局里，丝杠支撑座是直接决定传动刚性、回转精度与运行寿命的核心基础部件，这款BK15规格的支撑座属于丝杠固定端支撑组件，主要承担滚珠丝杠端部的轴向与径向载荷约束，适配公称直径15mm规格的滚珠丝杠轴端安装，常见于小型数控滑台、桌面级加工设备、3C行业点胶与贴片设备的进给单元、自动化检测平台的直线驱动端，也可用于非标自动化设备里需要高精度直线传动的工位。从实际使用场景来看，这类固定侧支撑座内部集成了适配的角接触轴承组，能够同时承受丝杠运转过程中产生的径向切削反力、轴向进给力，避免丝杠在高速往复运动中出现挠曲变形，相比简易的光轴支撑结构，它的预紧调整结构可以消除轴承游隙，提升进给系统的反向定位精度，

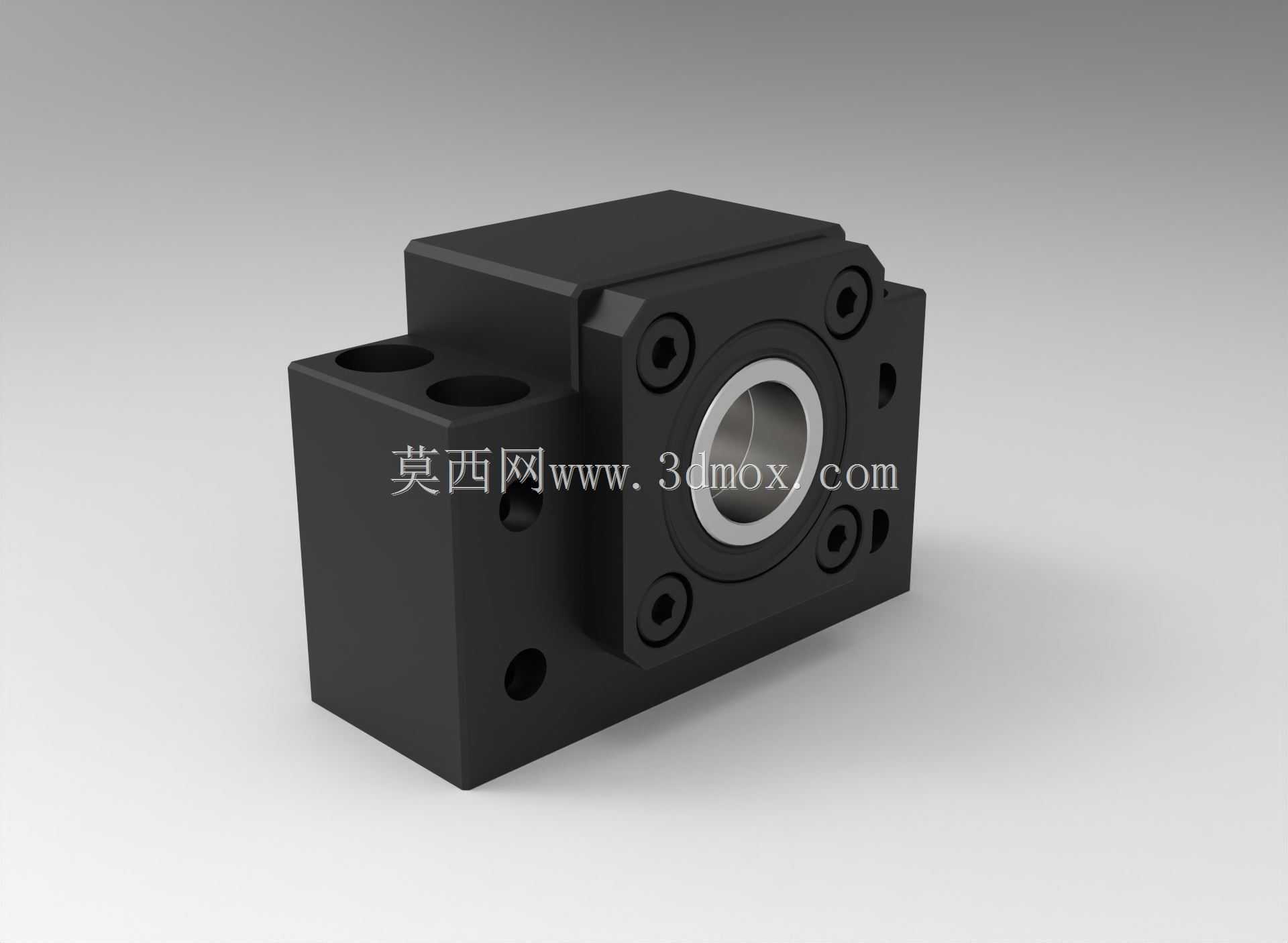

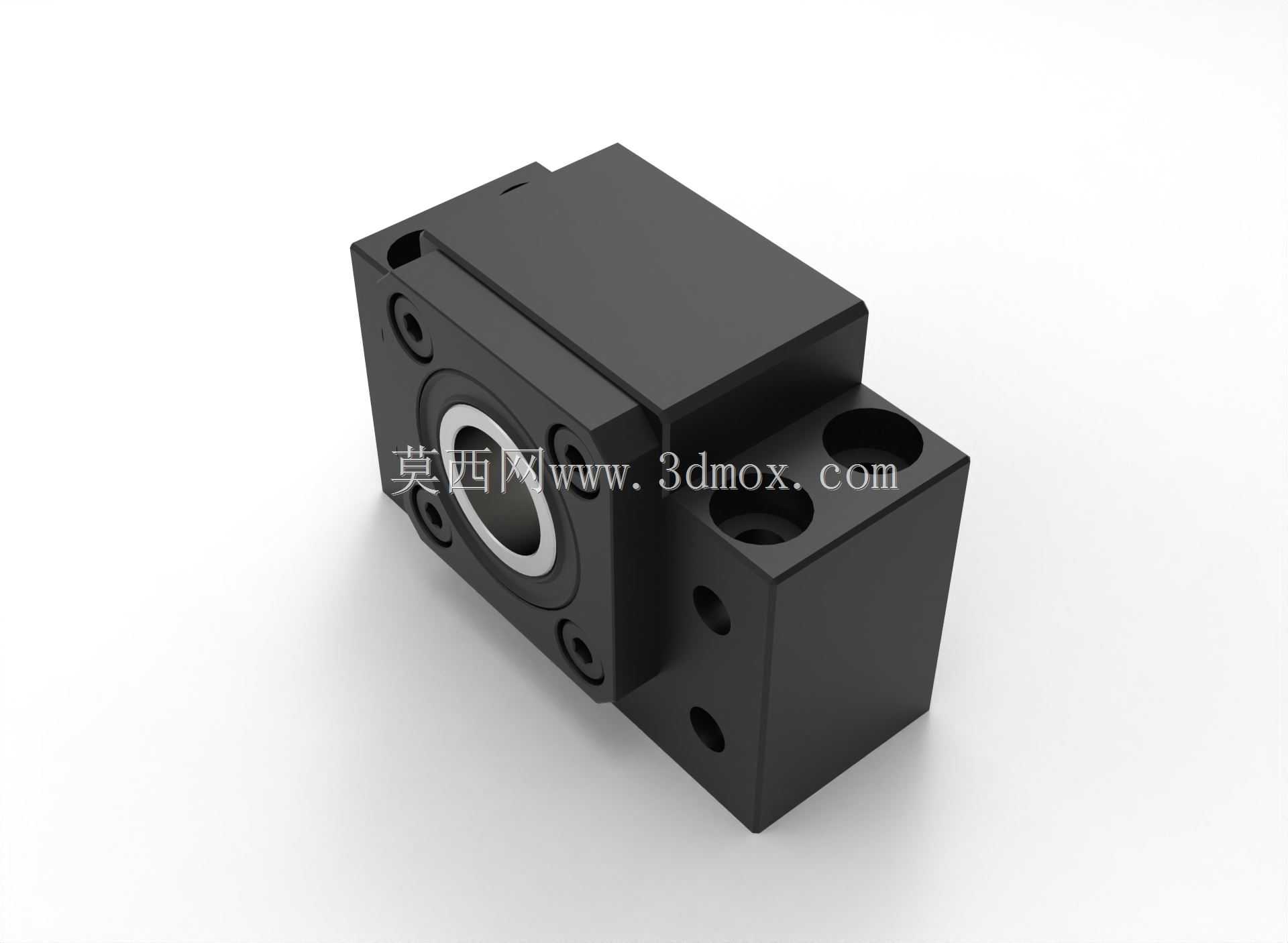

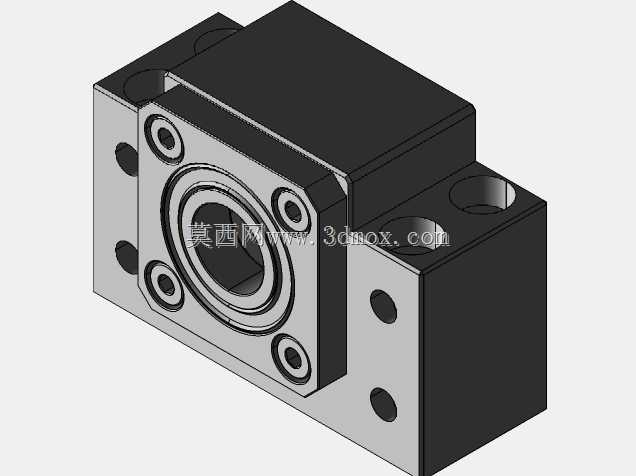

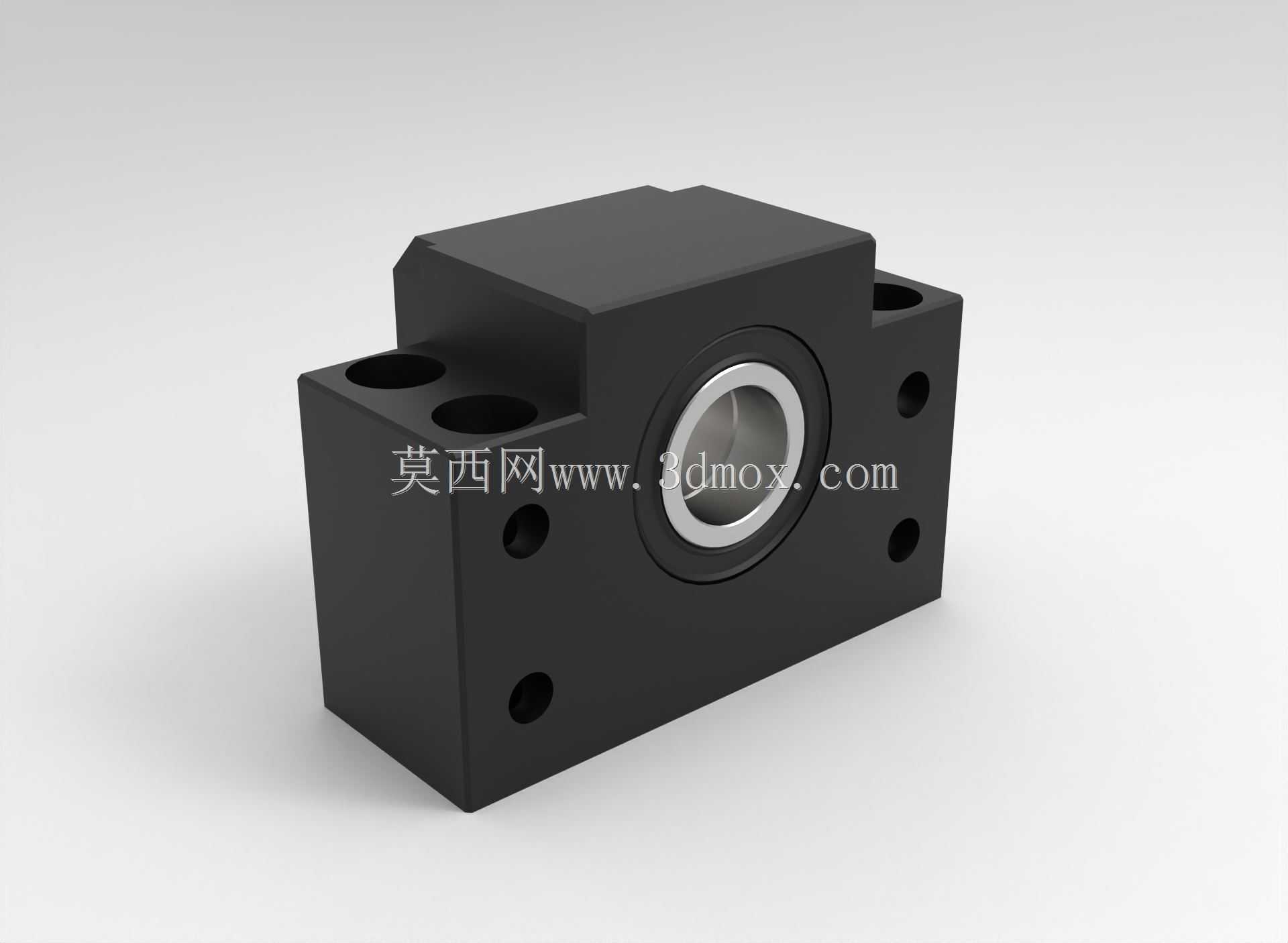

　　减少传动反向死区。做结构设计的时候，这个支撑座的本体采用方块式一体式铸造或铣削成型，安装基准面做了高精度平面加工，底面与侧面的垂直度公差控制在0.01mm每百毫米范围内，保证安装后丝杠轴线与导轨导向面的平行度要求。本体上的安装孔分为两类，一类是穿过螺栓将支撑座固定在设备安装基板上的沉头通孔，孔位布局适配常规15规格丝杠的安装跨距，安装边界上，支撑座整体的长宽高尺寸紧凑，不会占用过多的模组安装空间，侧面预留的轴承锁紧螺母操作空间，方便装配时调整轴承预紧力，不需要额外拆解周边结构就能完成预紧调试。支撑座正面的轴承安装孔采用阶梯孔设计，孔与轴承外圈的配合选用过渡配合，保证轴承外圈定位可靠，不会在载荷冲击下出现外圈蠕动磨损；

　　中心的丝杠穿过孔预留了足够的间隙，避免丝杠轴高速旋转时与本体发生摩擦。端面上的四个内六角螺丝孔用来固定轴承压盖，压盖压紧轴承外圈端面，同时可以起到密封作用，阻挡加工过程中的切削液、粉尘进入轴承腔，延长轴承的维护周期。从选型适配的角度来说，这款支撑座匹配的丝杠轴端安装尺寸符合行业通用的BK系列支座标准，不需要额外定制轴端结构，直接采购标准15规格滚珠丝杠就能完成装配，大幅缩短非标设备的设计与加工周期。在装配流程里，需要先将配对好的角接触轴承按背对背或面对面的配对方式压入支撑座本体的轴承腔，装入锁紧螺母调整预紧力后，再将丝杠轴端穿过轴承内圈，锁紧紧定套完成轴向固定，最后将支撑座整体通过螺栓固定在设备基座上，

　　打表检测丝杠的径向跳动与轴向窜动，保证窜动量控制在0.005mm以内，才能满足高精度进给的使用要求。很多初次做传动结构设计的工程师容易忽略支撑座的安装面平面度要求，如果安装基板的平面度超差，强行锁紧支撑座螺栓会导致本体变形，挤压轴承外圈造成轴承卡滞，运转时出现异响、发热的问题，直接影响进给系统的使用寿命，所以在设计安装位的时候，需要对支撑座的安装区域做铣面加工，保证平面度公差符合要求。另外这个支撑座的侧面还预留了润滑油路的安装孔位，可以加装油嘴对接集中润滑系统，在设备定期维护时直接加注润滑脂，不用拆解支撑座就能完成轴承润滑，适配自动化产线长时间连续运行的维护需求。相比同规格的BF型支撑侧支座，BK型作为固定端需要承受全部的轴向载荷，所以本体的壁厚、轴承的配置数量都做了加强，在垂直安装的丝杠传动场景里，固定端一般布置在上方或者驱动端，配合支撑侧的支座形成两端约束，提升丝杠的临界转速，让丝杠可以在更高的转速下平稳运行，不会出现共振问题。在做三维建模的时候，这个模型还原了所有的安装特征、孔位尺寸、配合面公差参考，结构工程师可以直接调取这个模型导入自己的设备装配体里，完成干涉检查、安装孔位匹配，不用从零开始绘制支撑座模型，大幅提升设计效率，同时模型里的轴承安装位、锁紧螺母空间都按照实际产品尺寸建模，避免设计完成后出现装配干涉、操作空间不足的问题。
