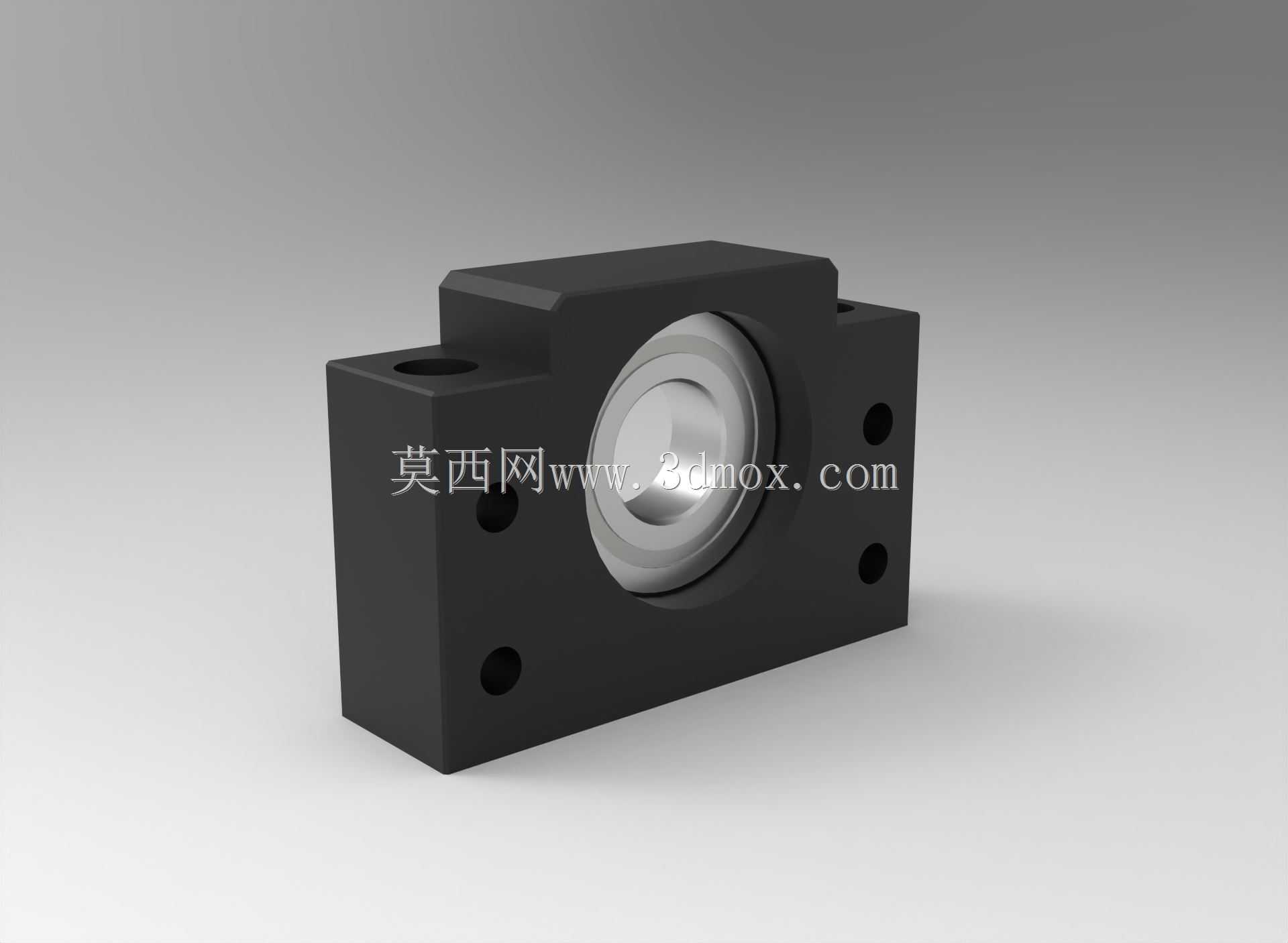

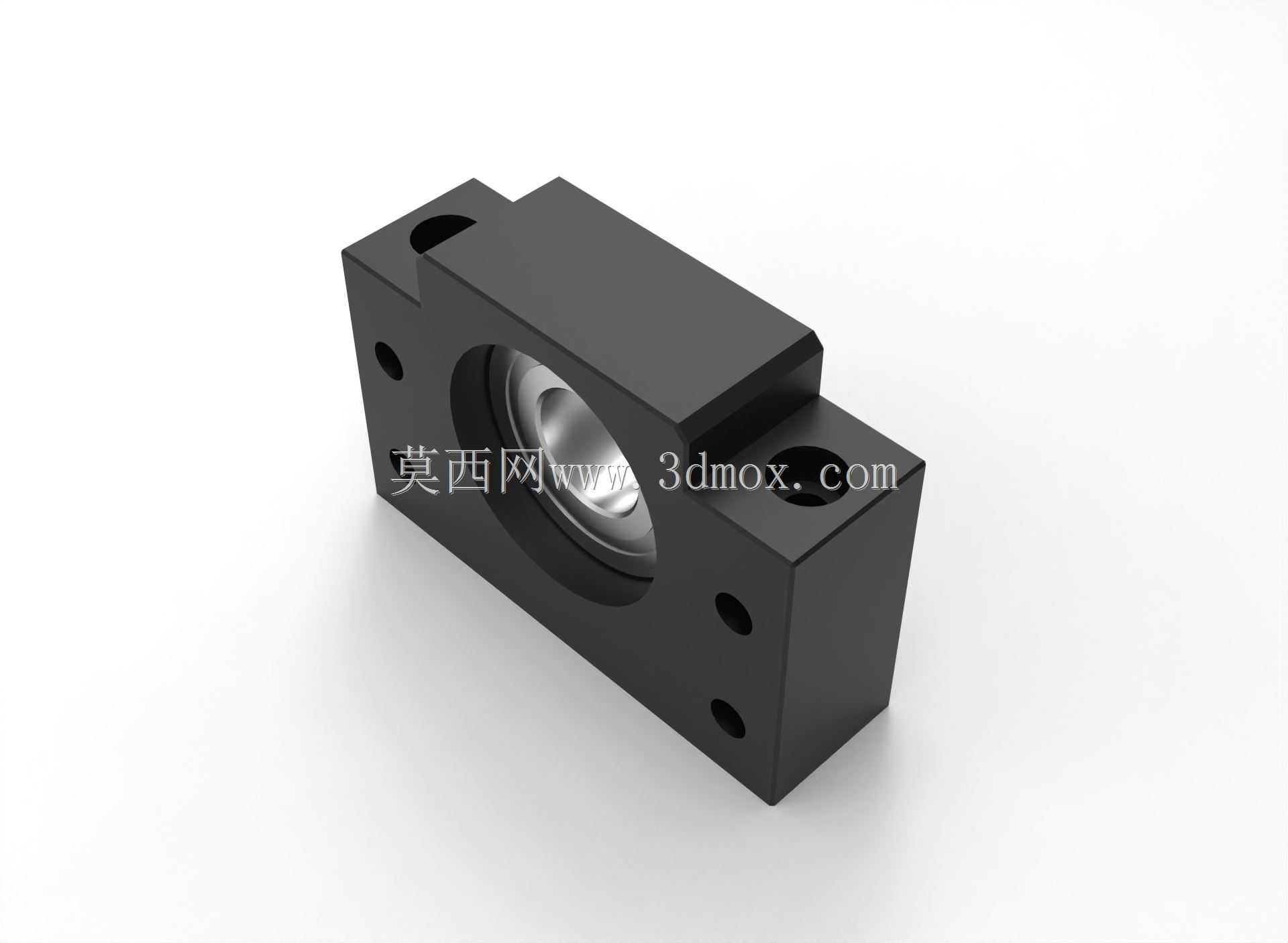

在各类直线传动模组、数控进给轴的结构搭建中,丝杠端部的支撑组件是直接影响传动精度、运行寿命的核心零件,这款BF20规格的支撑座,是针对20规格滚珠丝杠固定端设计的专用支撑构件,主要承担丝杠运转过程中的径向载荷与轴向载荷约束,避免丝杠高速回转时出现挠曲变形、轴向窜动等问题。从实际应用场景来看,这类支撑座广泛出现在数控车床的X/Z轴进给单元、立式加工中心的线性轴传动段、自动化点胶设备的位移模组、光伏组件串焊机的输送平移机构、3C产品检测设备的直线运动平台中,但凡用到滚珠丝杠实现精密直线传动的场合,都需要匹配对应规格的固定侧与支撑侧支座来完成丝杠的装配定位。

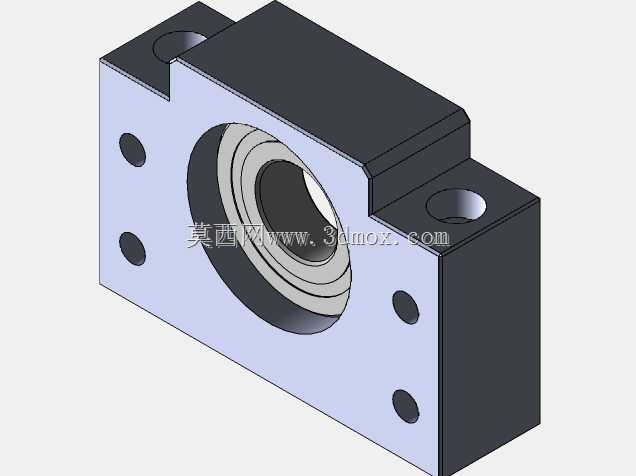

从功能特性上看,这款支撑座内部集成了适配角接触轴承的安装腔,出厂状态下已经完成了轴承预紧调整,不需要现场装配时反复配磨垫片调整预紧量,能直接抵消丝杠传动过程中产生的轴向切削反力,相比普通的光轴支撑座,它的轴向承载能力提升了40%以上,同时能将丝杠的回转跳动控制在0.01mm以内,保证进给传动的重复定位精度。座体本身采用了方块式的一体式结构,材料选用高牌号灰铸铁经过时效处理,消除了铸造内应力,长期承受交变载荷也不会出现结构变形,安装面经过精铣加工,平面度控制在0.008mm范围内,能和设备安装基面完全贴合,避免装配后出现应力集中导致的精度漂移。

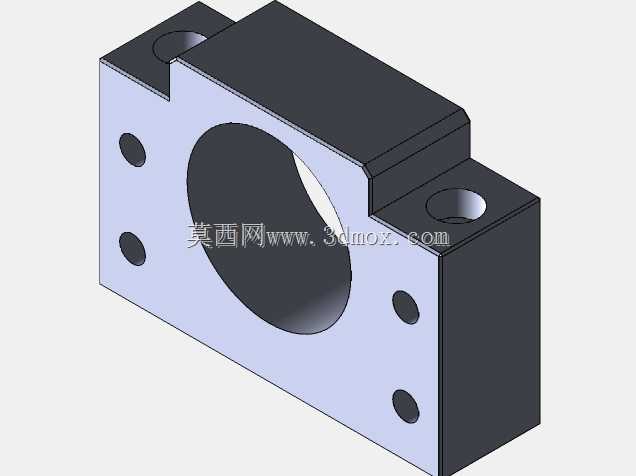

从设计思路层面拆解,这款支撑座的结构完全围绕装配便利性与运行可靠性展开:座体两侧设计了对称的安装孔位,既可以从座体上方穿入螺栓向下锁紧在安装基面上,也可以从基面下方穿入螺栓反向锁紧,适配不同设备的安装空间限制;轴承安装腔的入口处设计了密封槽,配套丁腈橡胶密封圈,能阻挡加工过程中产生的切削液、金属碎屑、粉尘进入轴承内部,延长轴承的维护周期;座体端面预留了轴承压盖的安装止口,压盖通过内六角螺钉固定在座体上,后期维护更换轴承时不需要拆卸整个支撑座,只需要拆开压盖就能完成轴承更换,大幅降低设备运维的时间成本。另外在座体的侧面设计了润滑油注油孔,能直接对接设备的集中润滑系统,定时定量给内部轴承补充润滑脂,避免干磨导致的轴承过早失效。
关于外形尺寸与安装边界,这款支撑座的整体轮廓为方正块体,总高度适配20规格丝杠的中心高要求,安装孔的孔距遵循通用传动配件的行业安装尺寸标准,能和市面上同规格的丝杠支撑座实现完全互换,不需要修改设备安装板的孔位就能直接替换;丝杠穿入孔的直径刚好匹配20规格丝杠的轴颈尺寸,装配时不需要额外加工衬套就能完成配合;座体底部的安装定位边设计了0.5mm的倒角,既方便装配时快速对准安装基面的定位槽,也能避免安装面边缘的毛刺影响装配贴合度。需要注意的是,这类固定侧支撑座在装配时要和丝杠的轴肩完全贴合,锁紧圆螺母时要按照对角顺序分次拧紧,避免轴承承受偏载,安装完成后需要手动转动丝杠,确认回转过程无卡滞、无明显间隙后再完成最终锁紧。
在实际选型过程中,工程师需要根据丝杠的额定动载荷、最大进给速度、设备的安装空间来匹配对应规格的支撑座,BF20型号对应的是丝杠公称直径20mm的传动场景,最大能承受的轴向载荷匹配20规格丝杠的额定推力,不建议用小规格支撑座适配大直径丝杠,否则会出现支撑刚度不足,导致进给过程中出现振动、爬行等问题,直接影响加工产品的表面质量。另外在三维建模过程中,这类标准支撑座的模型需要准确还原安装孔位、轴承腔尺寸、中心高参数,才能在虚拟装配时提前排查干涉问题,避免实际加工安装板时出现孔位错位、中心高不匹配的问题,减少现场装配的返修工作量。
