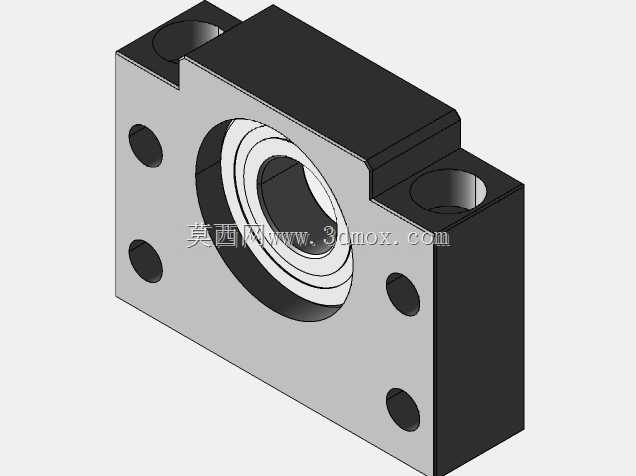

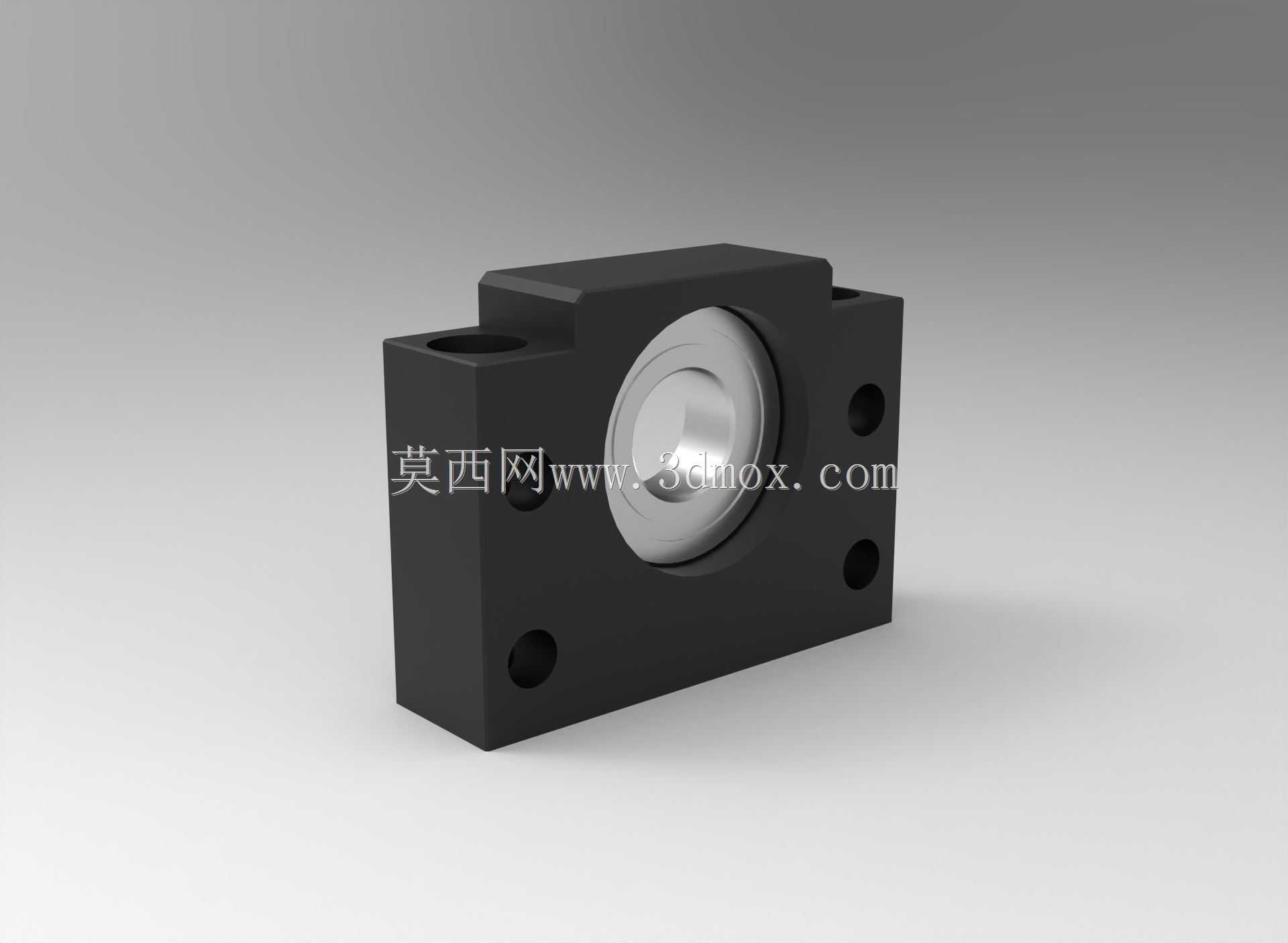

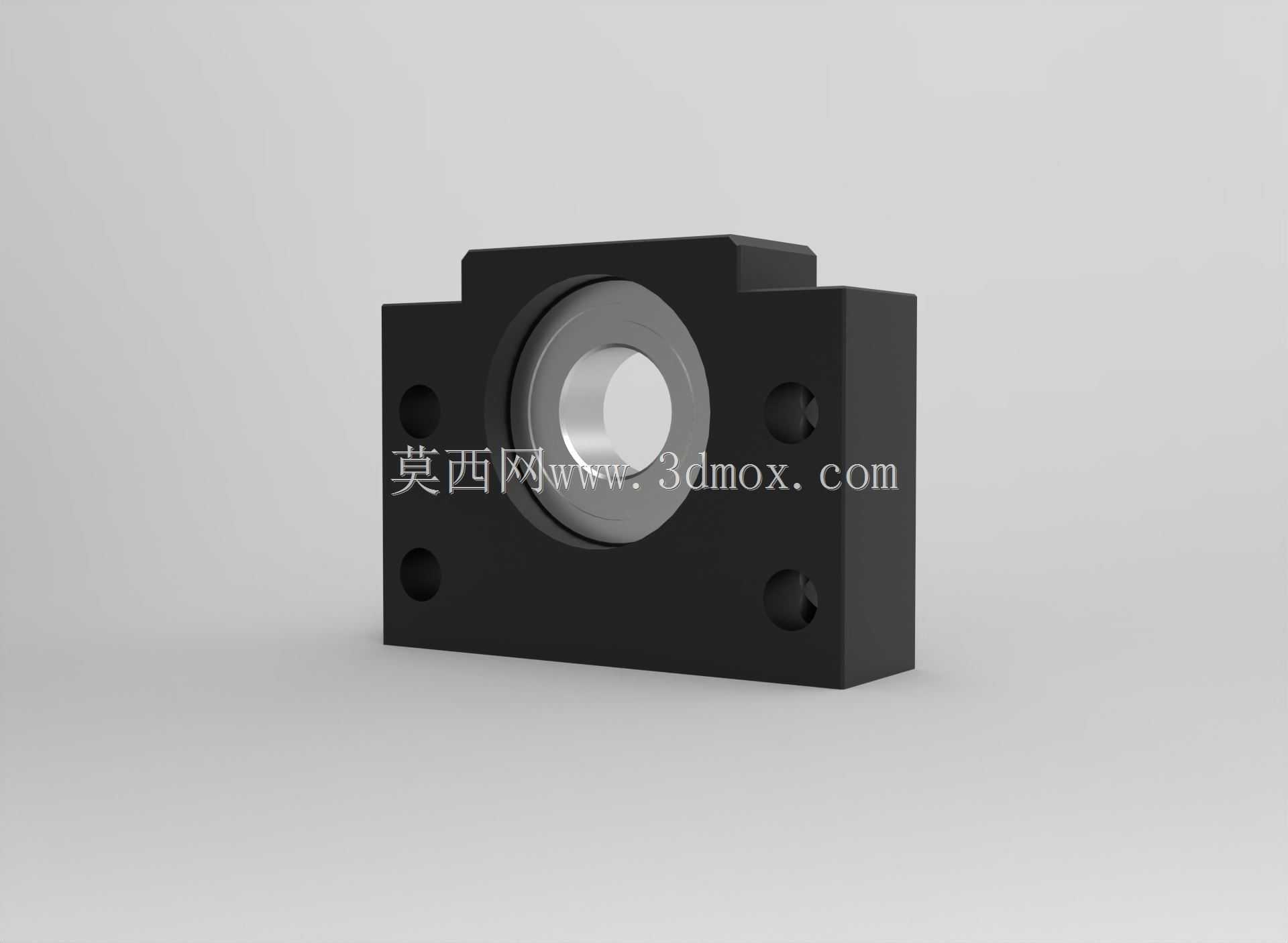

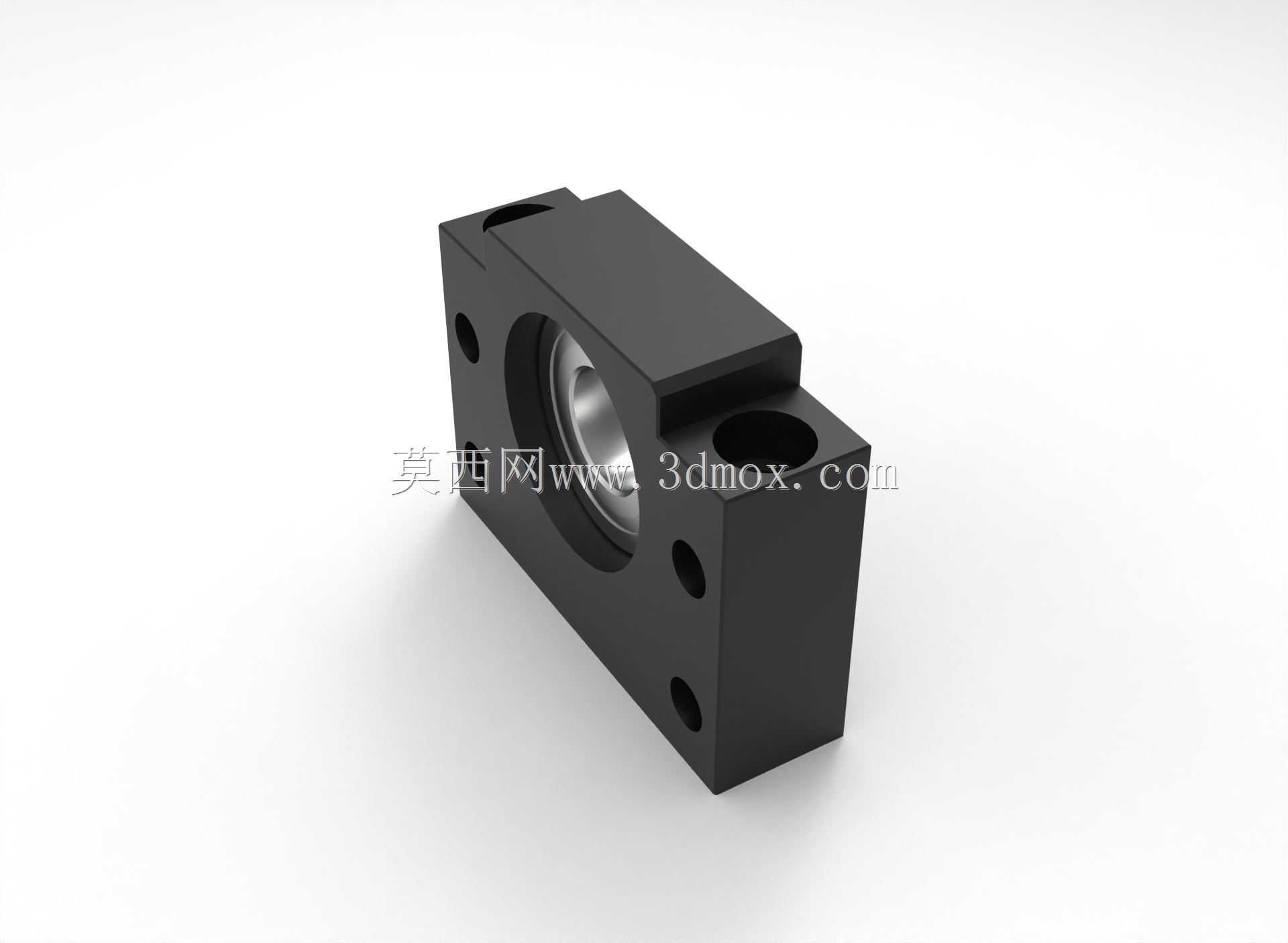

在数控进给传动系统的布局里,丝杠端部的支撑组件直接决定了整套传动链的刚性与回转精度,这款适配25规格滚珠丝杠的支撑座,是固定侧支撑单元的典型结构,主要承担丝杠端部的径向承载与轴向限位作用,常见于立式加工中心Z轴进给、直线模组滑台、自动化点胶设备、光伏硅片传输机构这类对传动定位精度有明确要求的场景中。从结构设计逻辑来看,这类固定侧支撑座内部集成了成对配置的角接触球轴承,能够同时承受径向载荷与双向轴向载荷,区别于仅做径向支撑的浮动侧支座,固定侧需要对丝杠的轴向窜动做严格约束,因此座体本身的材质选用与加工精度要求更高,通常采用中碳钢一体铣削成型后做表面发黑处理,兼顾结构刚性与基础防锈能力,能够适配车间常规工况下的长期使用需求。
从安装边界来看,座体采用方块式安装基准面,底部与安装贴合面做精铣处理,保证安装后的平面度误差控制在合理范围内,座体两侧分布的四个安装通孔为沉头结构,适配内六角圆柱头螺钉锁紧,安装孔的孔位公差按照IT7级精度控制,能够保证与安装基座的孔位快速对齐,不需要现场二次修配。座体中心的轴承安装孔采用阶梯孔结构,轴承装入后通过孔用挡圈或者端盖做轴向压紧,避免轴承在高速回转过程中出现外圈窜动,中心孔的同轴度公差直接影响丝杠装配后的回转跳动,因此设计时将轴承孔与安装底面的垂直度、与安装侧面的平行度都做了严格的形位公差约束,保证丝杠装配后与导轨的平行度满足进给系统的精度要求。在实际选型匹配过程中,这类支撑座需要对应丝杠的轴颈尺寸做适配,25规格的支撑座适配丝杠端部轴颈为25mm的滚珠丝杠,装配时需要注意轴承的预紧力调整,预紧力过大会导致轴承温升过快、空载扭矩升高,预紧力不足则会出现轴向窜动、反向间隙超差的问题,座体本身的结构设计预留了轴承预紧调整的空间,部分结构会通过端盖的压紧量来微调轴承预紧,不需要额外增加调整垫片,能够降低现场装配的调试难度。从应用场景的适配性来看,这款支撑座既可以用于水平安装的丝杠传动机构,也可以用于垂直安装的升降传动场景,垂直安装时需要额外考虑丝杠的自重载荷,支撑座内部的轴承配置能够承受一定的轴向载荷,满足常规升降机构的承载需求,在一些轻载高速的传动场景中,这类支撑座的结构紧凑性优势明显,相比分体式的轴承座装配结构,
集成式的支撑座不需要现场配对轴承与座体,直接采购成品即可完成装配,能够大幅缩短设备的装配周期,降低装配人员的技术要求。在结构细节设计上,座体的边角处做了倒角处理,避免装配过程中锐边划伤操作人员,同时也能减少应力集中,提升座体的抗冲击能力,轴承安装孔的入口处做了导向倒角,方便轴承压装时的对位,不会出现轴承外圈啃伤孔壁的问题。座体的顶部平面可以根据实际使用需求加装润滑管路接口,方便后期对内部轴承做定期润滑维护,延长支撑单元的使用寿命,在一些粉尘较多的工况下,还可以在轴承外侧加装密封圈,阻挡切削液、粉尘进入轴承内部,避免轴承过早出现磨损卡滞的问题。在三维建模过程中,这类支撑座的建模需要重点关注安装孔的位置尺寸、中心轴承孔的配合尺寸、
各基准面之间的形位公差对应关系,建模时需要将装配干涉的位置提前做避让处理,比如螺钉锁紧的沉头深度要足够,避免螺钉头高出座体表面影响其他部件安装,中心孔的伸出端要预留丝杠轴肩与锁紧螺母的安装空间,保证锁紧螺母能够完全压紧轴承内圈,不会出现锁紧到位后螺母与座体端面干涉的问题。实际设备调试过程中,支撑座的安装精度直接影响整套进给系统的定位精度与重复定位精度,安装时需要先将支撑座与螺母座做同轴度找正,避免丝杠出现别劲的问题,一旦同轴度偏差过大,会导致丝杠回转阻力增大,电机负载升高,长期运行还会出现丝杠磨损加快、轴承提前失效的问题,这款支撑座的方块式结构设计,在找正过程中可以通过百分表打表测量侧面与底面的基准,快速调整到合适的安装位置,相比异形结构的支撑座,找正效率更高,对装配人员的技能要求更低。
