精密机加工用正弦角度可调台钳结构

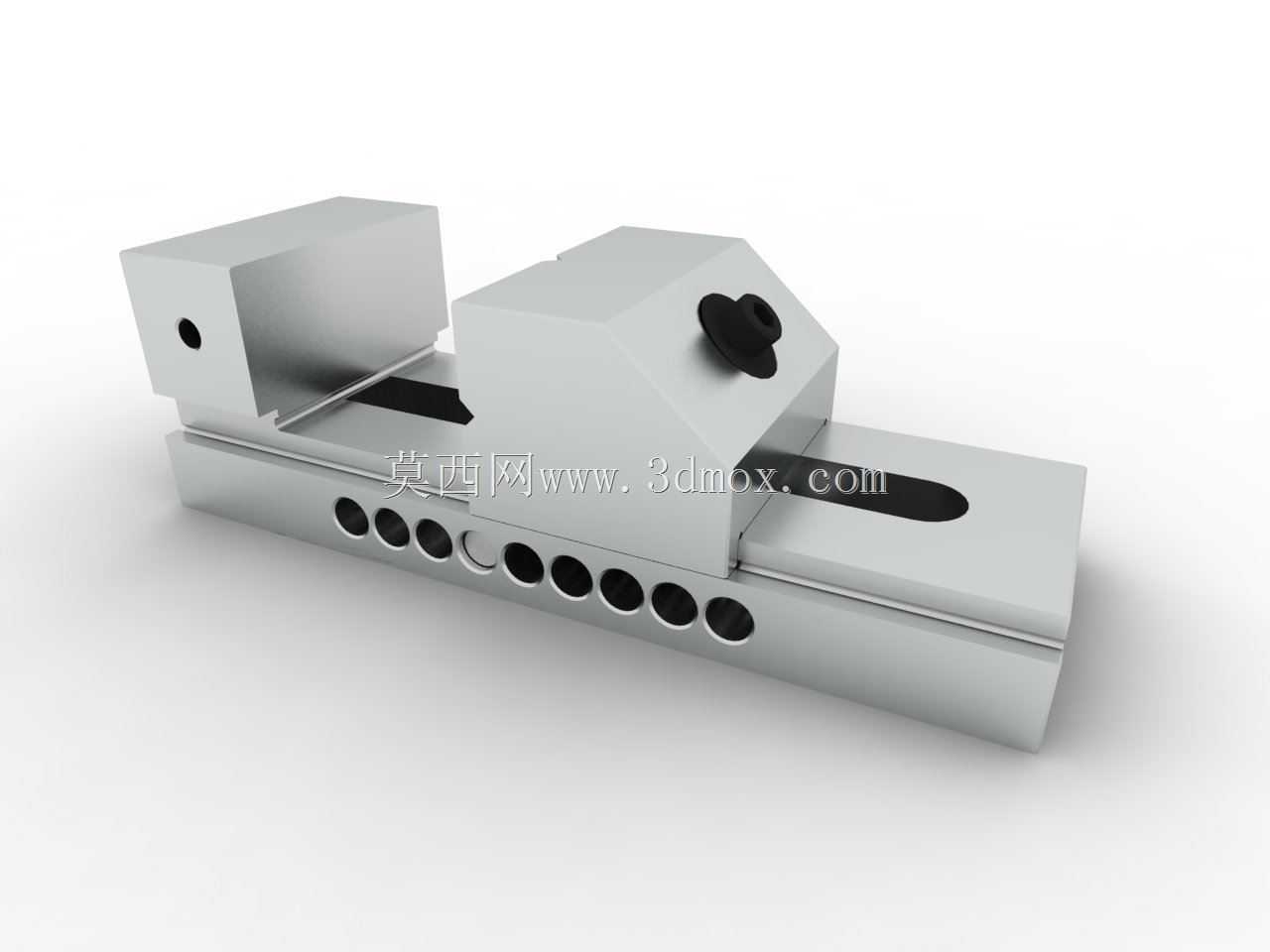

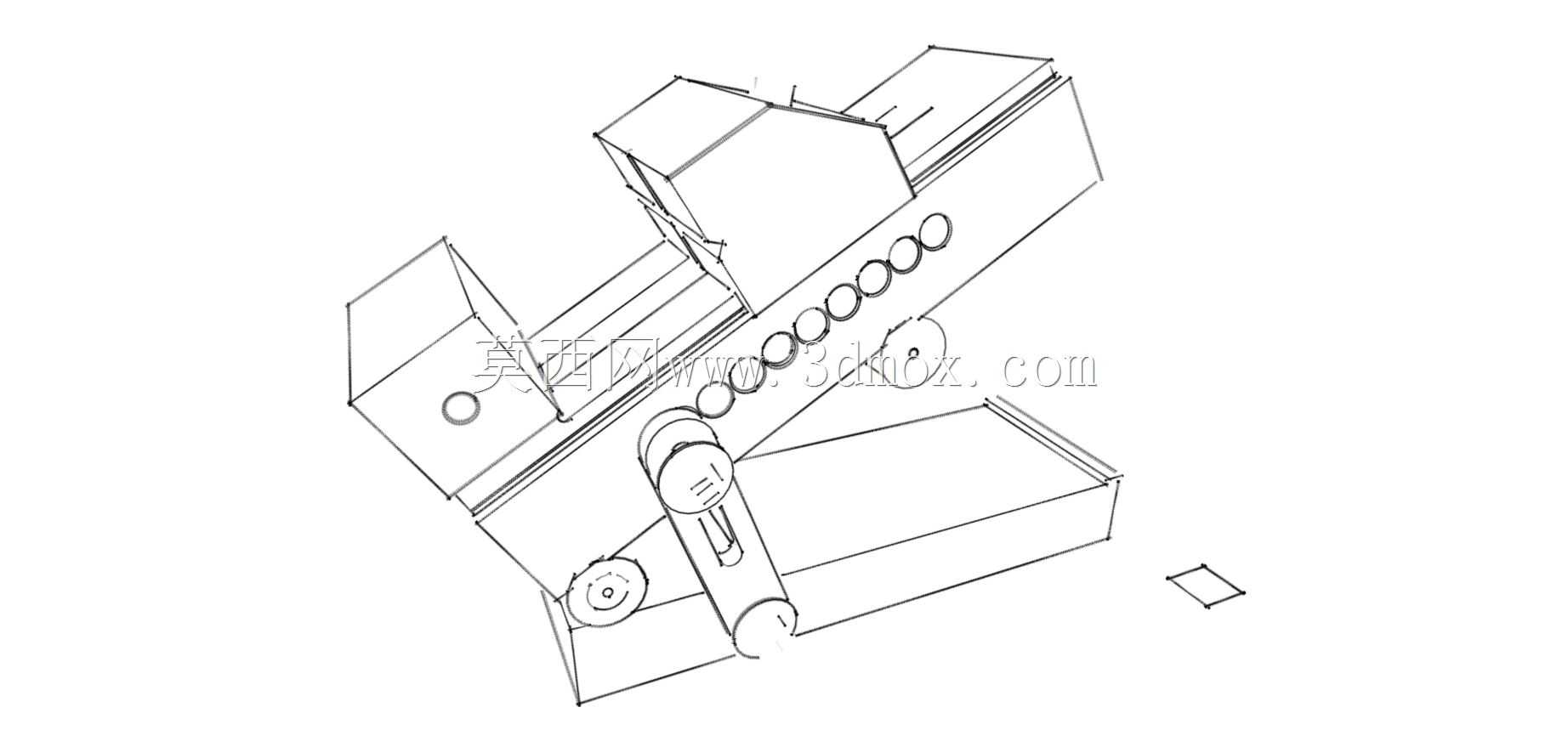

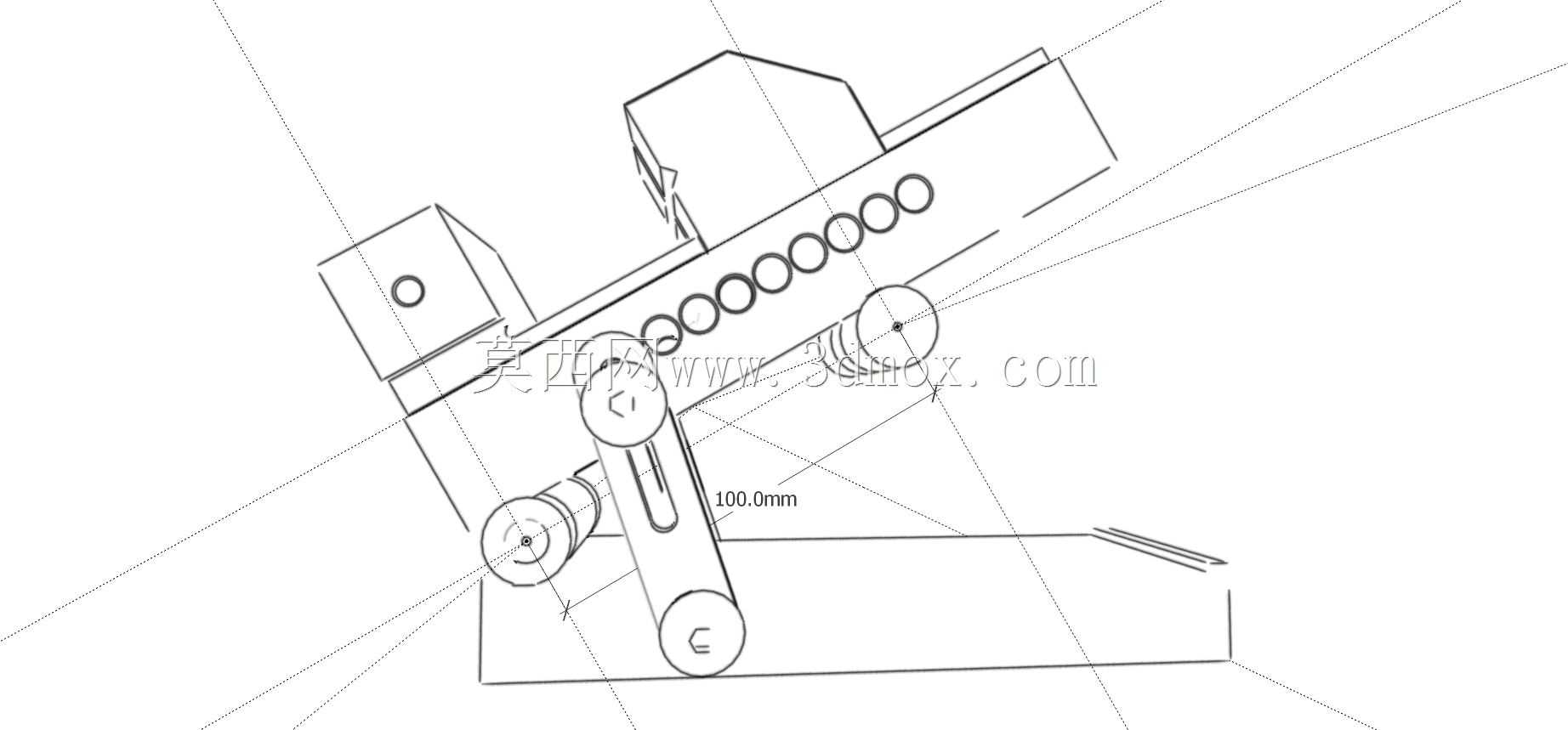

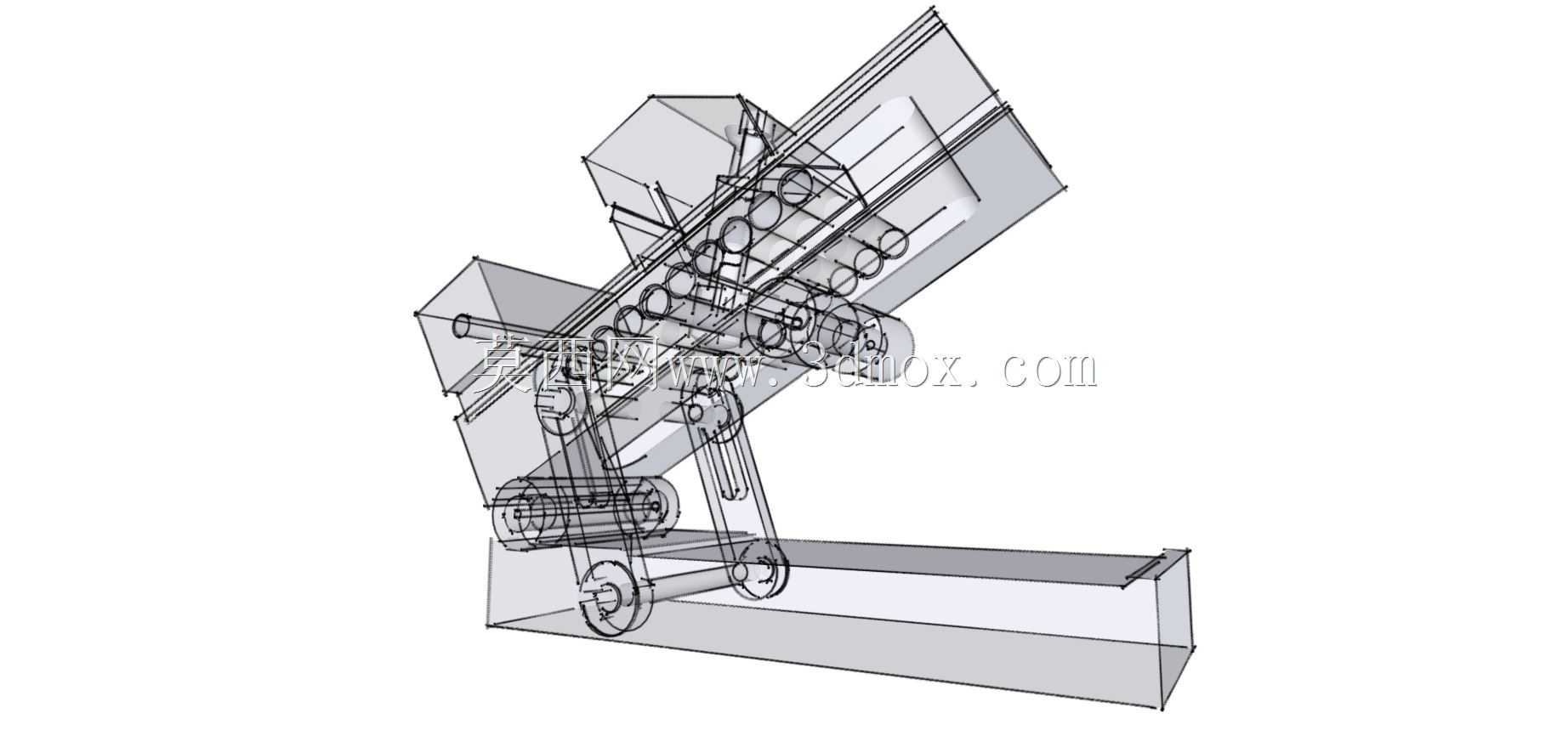

　　在精密机加工、模具修配、角度零件检测的日常作业场景里，带角度调节功能的装夹工装一直是小批量高精度零件加工的刚需，这款正弦结构的台钳正是针对这类场景设计的专用装夹部件。不同于普通平口钳只能完成垂直方向的工件夹持，这款台钳依托正弦原理实现夹持基准面的角度偏转，可满足带斜度、斜面、斜孔特征的零件装夹需求，在磨床斜面加工、电火花电极装夹、线切割斜度工件装夹、精密零件角度检测工序中都能适配。从结构设计逻辑来看，这款台钳的主体采用分层式堆叠结构，底部为固定安装基座，基座上设置有标准正弦圆柱，通过搭配不同尺寸的量块垫在正弦圆柱与基座之间，即可依托正弦函数关系精准计算并调整钳身的倾斜角度，角度调节精度可达到秒级，完全满足精密加工的装夹公差要求。

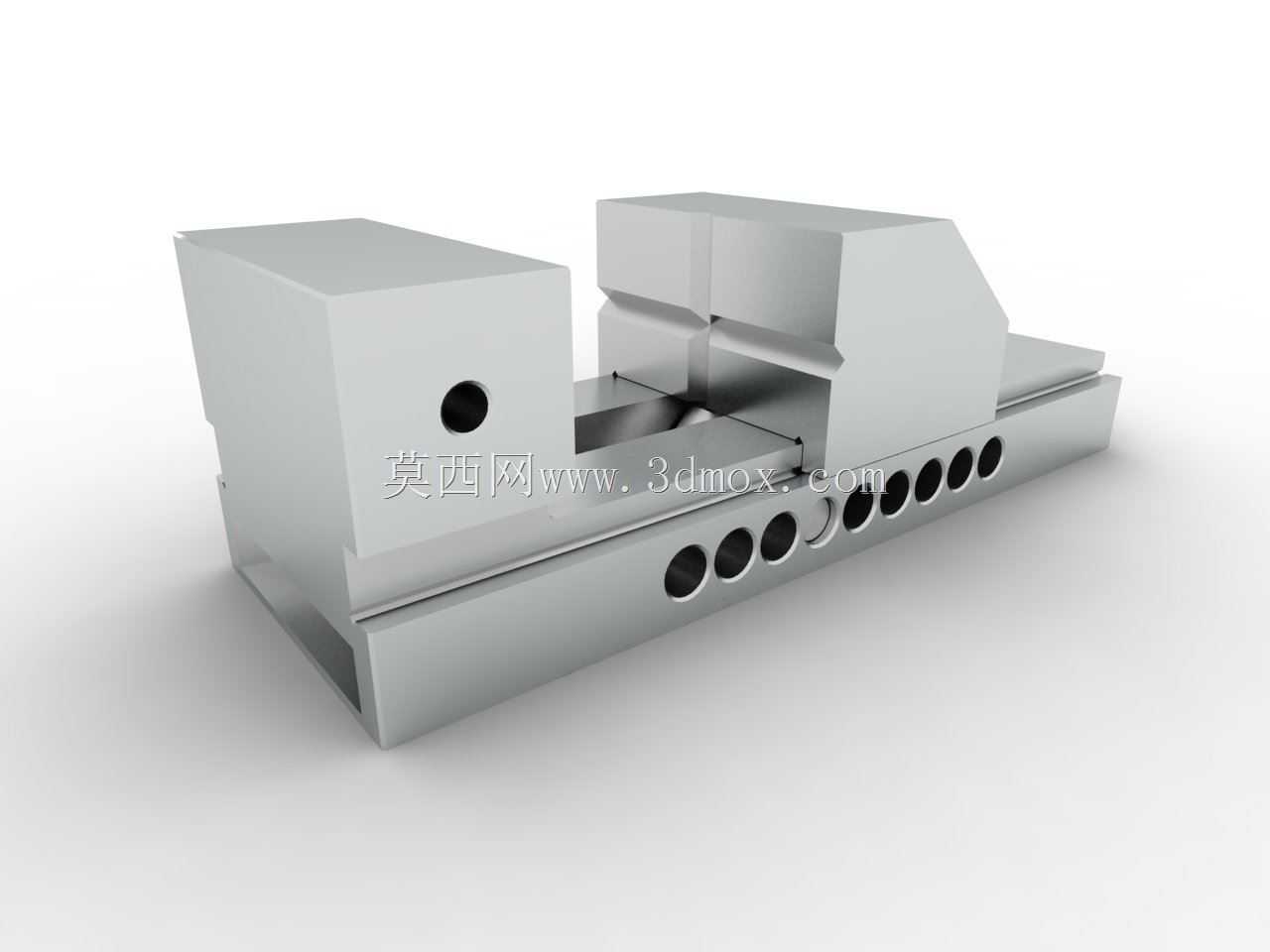

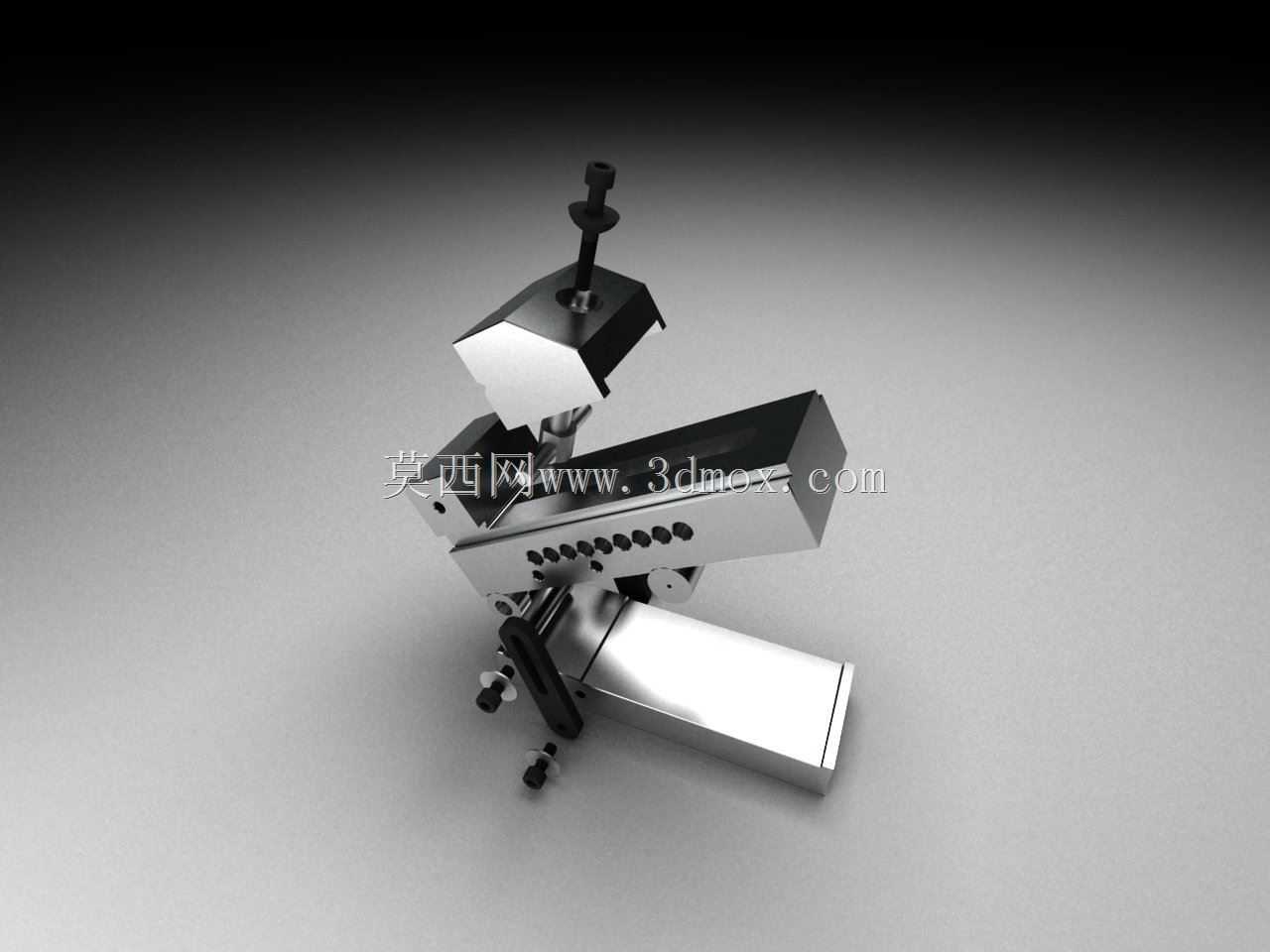

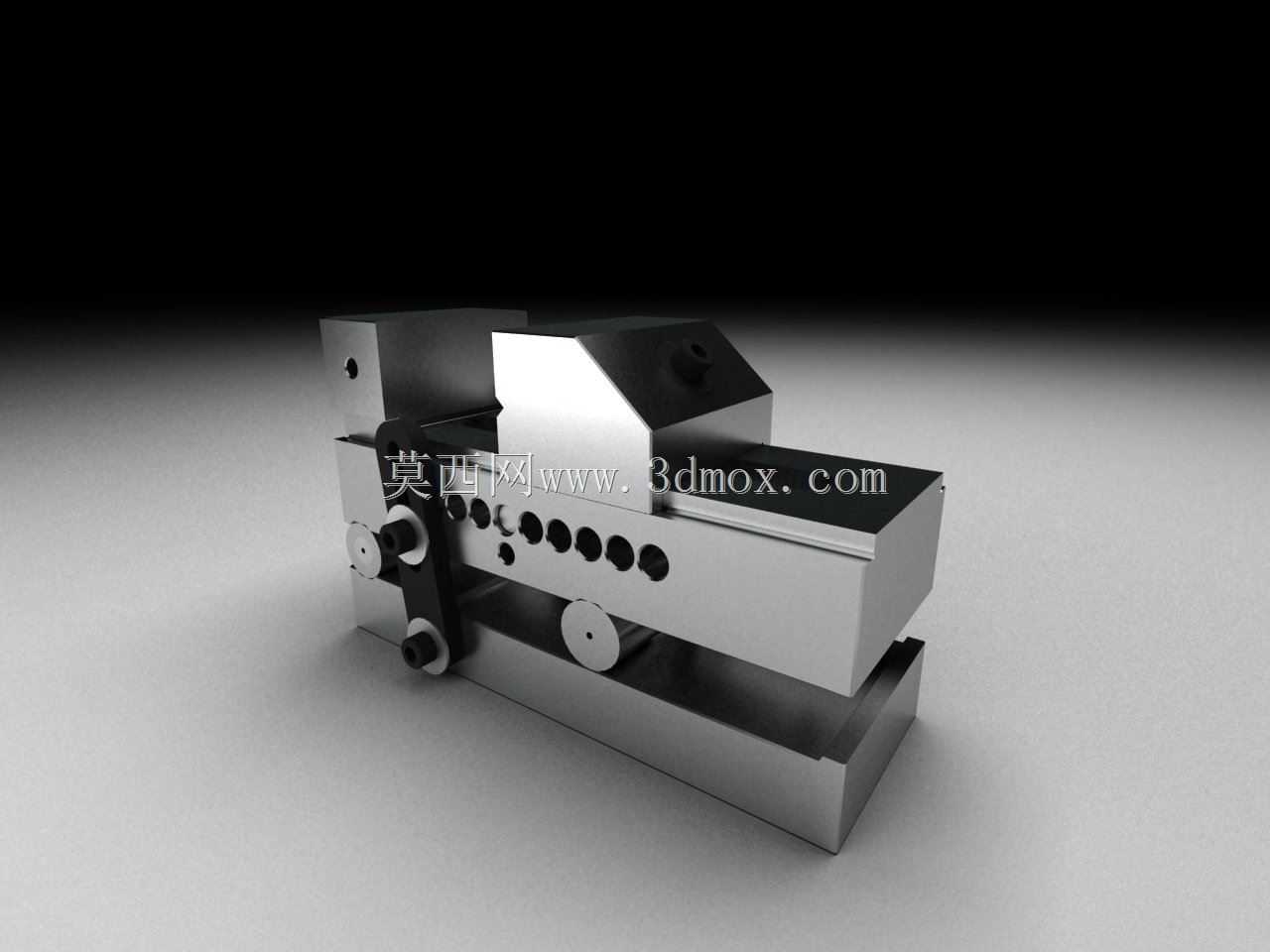

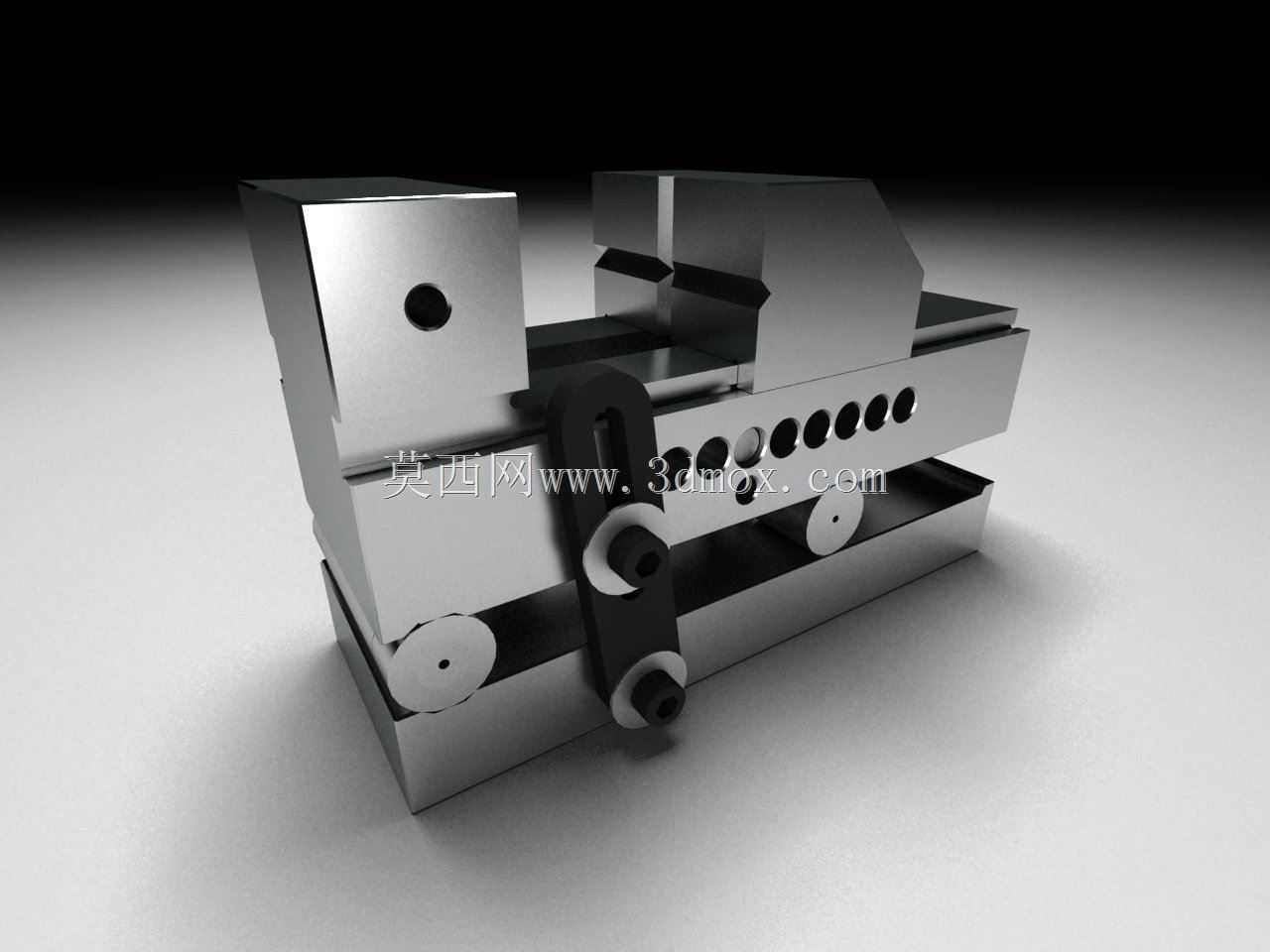

　　钳身部分采用整体式导轨结构，活动钳身与固定钳身的配合面经过精密刮研处理，夹持过程中不会出现钳口上翘、偏移的问题，钳口部位设计有可更换的硬质合金钳口板，针对不同材质的工件可更换光面、齿面、软质钳口，避免装夹过程中夹伤工件表面，同时延长钳体的整体使用寿命。锁紧机构采用偏心轮与锁紧螺钉配合的结构，角度调整完成后，可通过侧面的锁紧组件将钳身与基座完全锁死，避免加工过程中受切削力影响出现角度偏移，锁紧力的传递路径经过优化，不会在锁紧过程中导致已经调整好的角度发生细微错位。从安装边界来看，这款台钳的基座底部设计有标准的机床T型槽安装槽，可直接适配磨床、铣床、线切割机床的工作台安装尺寸，不需要额外制作过渡连接板，

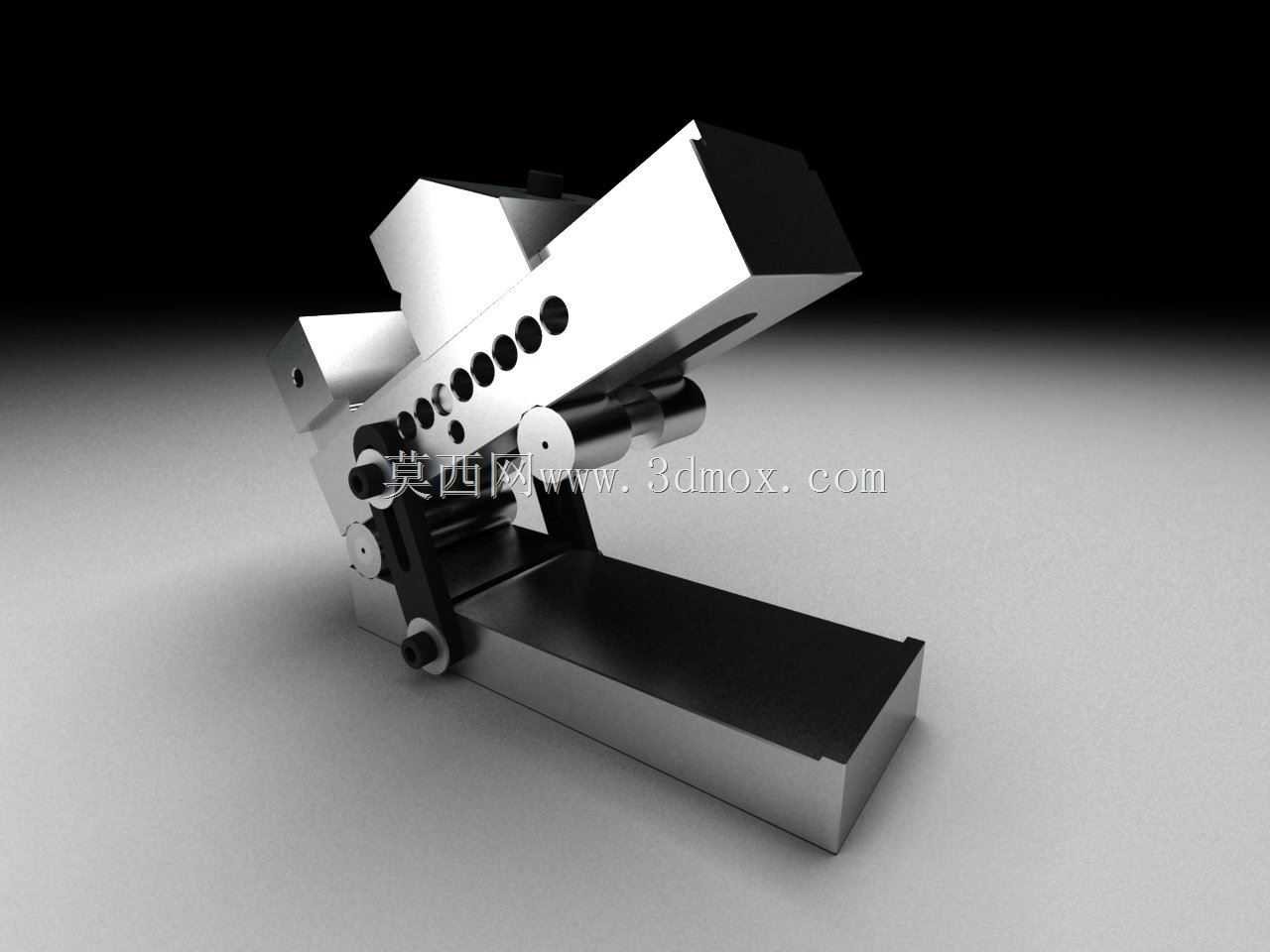

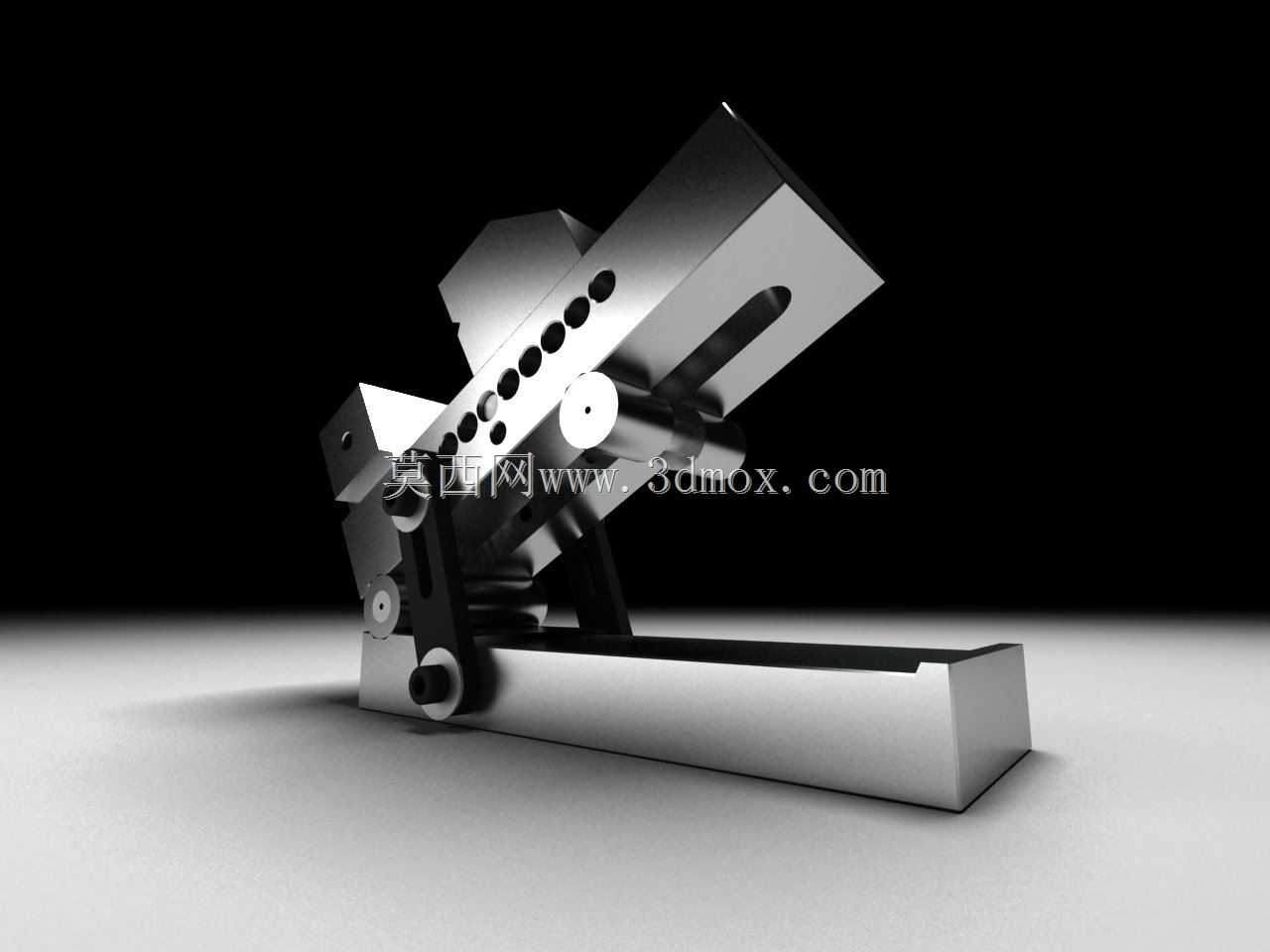

　　钳身的整体宽度控制在常规平口钳的尺寸范围内，不会占用过多的机床工作台空间，角度调节范围覆盖0到45度的常用加工角度区间，完全覆盖日常精密加工中绝大多数斜度零件的装夹需求。在实际使用过程中，操作人员不需要制作专用的角度垫铁，只需要根据需要加工的角度计算出对应量块的尺寸，将量块垫入正弦圆柱下方，锁紧固定机构即可完成角度调整，相比传统的角度装夹方式，可大幅减少工装准备时间，同时避免多次装夹带来的累积误差。钳身的导向结构采用封闭式矩形导轨，相比开放式导轨的结构，抗切削冲击能力更强，在承受铣削、磨削的侧向切削力时，钳身不会出现侧向位移，装夹刚性足以满足精加工甚至半精加工的切削参数要求。针对小尺寸精密零件的装夹需求，

　　这款台钳的钳口最小夹持尺寸可覆盖毫米级零件，最大夹持行程可满足常规中小型模具零件、机械加工零件的装夹尺寸要求，钳身的所有活动配合面都设计有防尘结构，可阻挡加工过程中产生的金属切屑、磨削液进入配合间隙，减少日常维护的工作量，延长工装的使用寿命。在角度检测场景中，这款正弦台钳还可作为角度测量的辅助工装，配合百分表、千分表完成零件斜面角度、斜向形位公差的检测，不需要将工件转移到专用的角度检测工作台上，可实现在机检测，减少工件周转过程中带来的精度损失。设计过程中充分考虑了实际操作的便利性，角度调整的操作部位都设置在钳身的侧面，操作人员在机床工作台旁即可完成所有调整、锁紧操作，不需要将台钳从机床上拆卸下来调整，锁紧操作的力矩经过优化，使用普通的内六角扳手即可达到足够的锁紧力，不需要使用加长杆等辅助工具。整体结构没有冗余的设计部件，所有结构都服务于角度精准调节、高刚性装夹的核心功能，零件的加工工艺性良好，主体结构可通过常规的铣削、磨削、刮研工艺完成加工，制造成本可控，适合作为车间通用的精密角度装夹工装进行配置，可替代多套专用角度夹具，减少车间工装的库存种类，降低工装管理成本。在长期使用过程中，即使正弦圆柱、导轨面出现磨损，也可通过更换耐磨衬套、重新刮研导轨面的方式恢复精度，不需要整体更换台钳，全生命周期的使用成本更低。
