双联同轴传动齿轮总成结构设计

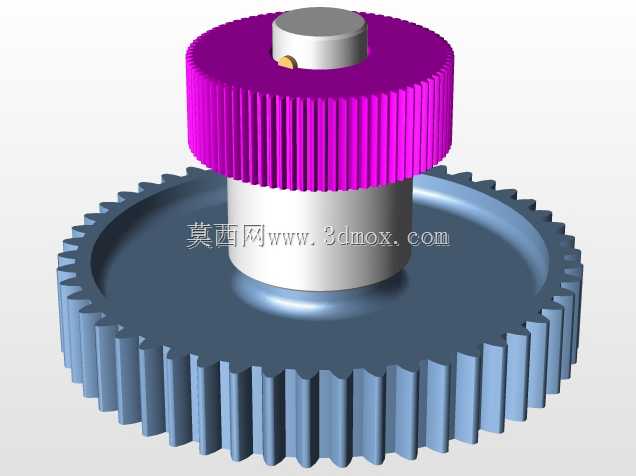

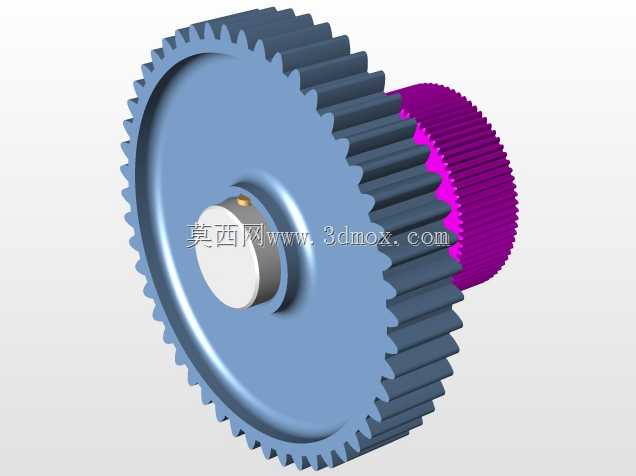

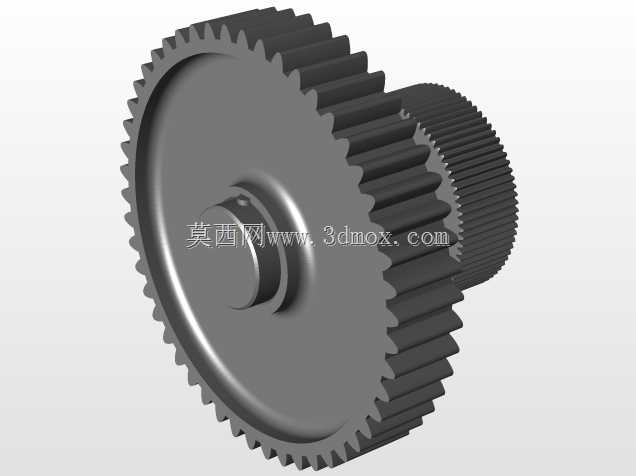

　　这套双联齿轮结构主要应用在需要多级定传动比的紧凑传动场景中，常见于小型机床进给箱、轻工包装设备的动力传递单元、小型输送线的减速模块里，核心作用是在有限的安装空间内实现两级转速匹配，替代单组大减速比齿轮带来的径向尺寸冗余问题。从结构功能上看，两组不同齿参数的齿轮同轴固连，大模数外齿负责对接输入端的主动轮，承担第一级减速的扭矩传递，小模数的紫色齿段对接下游的从动轮组，完成第二级转速调整，中间的轮毂部分做了阶梯孔设计，既可以适配平键连接的传动轴，也预留了轴用挡圈的安装槽位，避免齿轮工作时发生轴向窜动。设计过程中首先要匹配传动链的总传动比要求，拆分两级传动的速比分配，避免单级传动比过大导致小齿轮根切、大齿轮尺寸超标的问题，齿宽的选择上，

　　输入端大齿的齿宽略大于下游小齿段，是考虑到输入端扭矩波动更大，更宽的齿面可以降低单位面积接触应力，减少长期重载下的点蚀失效风险。轮毂的轴向尺寸需要匹配安装腔的侧壁间距，两端的凸台高度要刚好卡在轴承内圈的定位面上，既不能过长导致轴承装配不到位，也不能过短使得轴向定位失效，齿轮端面和安装腔侧壁之间预留了0.2到0.5毫米的间隙，避免运转时热膨胀带来的摩擦卡滞。齿形部分采用标准渐开线圆柱直齿设计，没有做斜齿处理，是因为这类中小载荷的定轴传动场景不需要斜齿的高重合度优势，直齿加工难度更低，装配时不需要调整轴向啮合位置，后期维护更换的成本也更低。轮毂中心的键槽位置做了对称度公差约束，保证装配后齿轮的径向跳动控制在允许范围内，

　　避免高速运转时产生额外的振动和噪音。齿顶圆和安装腔内壁之间预留了足够的径向间隙，防止加工误差导致齿顶和腔壁刮蹭，同时这个间隙也能容纳润滑脂，保证啮合面的持续润滑。两组齿轮的连接过渡处做了圆角处理，避免应力集中在台阶位置，长期承受交变扭矩时出现断裂风险。实际选型使用时，需要先核对安装轴的直径和键槽尺寸是否和轮毂内孔匹配，再确认两组齿的模数、齿数是否和上下游传动轮匹配，安装时要保证齿轮的端面跳动在公差范围内，锁紧轴向固定件后手动盘车检查啮合是否顺畅，没有卡滞或异响后再投入负载运行。这类双联齿轮的优势在于把两个齿轮集成在同一个轮毂上，减少了传动链里的零件数量，降低了装配复杂度，同时同轴设计也减少了传动轴的数量，让整个传动箱的结构更加紧凑，

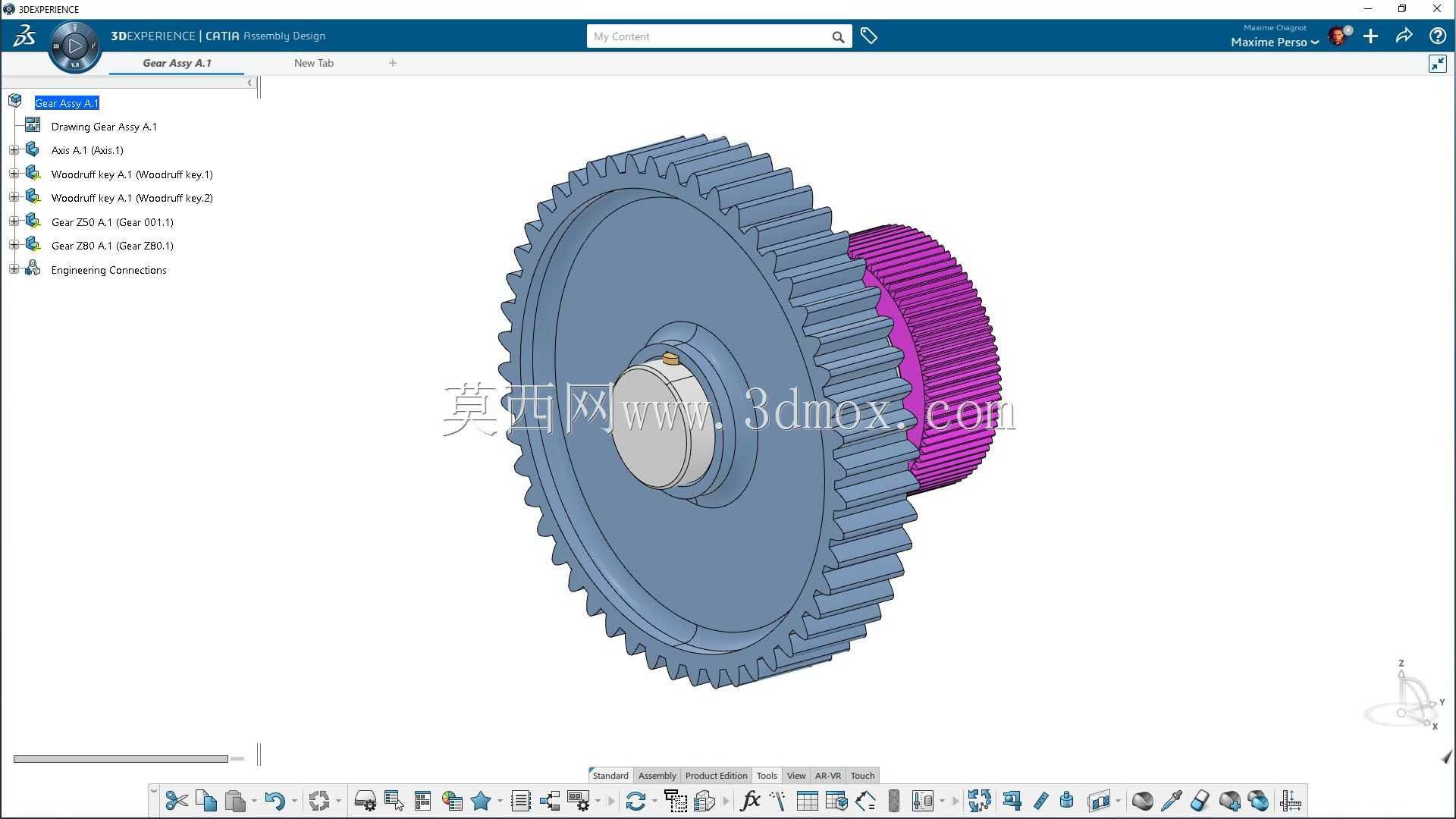

　　适合对安装空间有严格限制的小型设备使用。设计建模时需要注意齿根过渡圆角的处理，不能直接做尖角连接，否则后续有限元分析时会出现应力集中的假阳性结果，也不符合实际加工的工艺要求，滚齿加工时刀具的退刀槽宽度要和模型里的预留槽尺寸一致，避免加工时刀具刮蹭到另一组齿轮的端面。
