螺杆式颗粒挤压成型生产设备结构

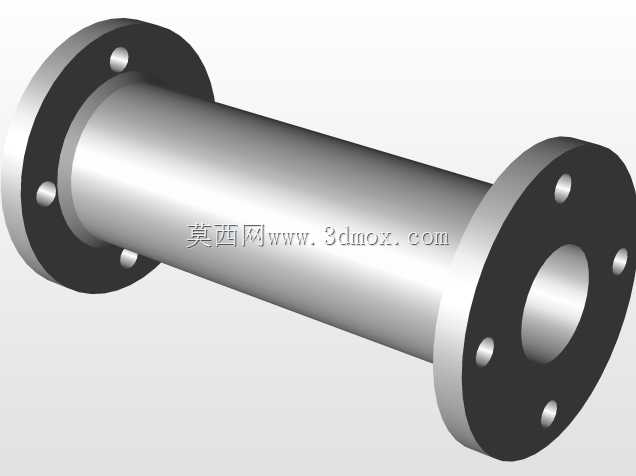

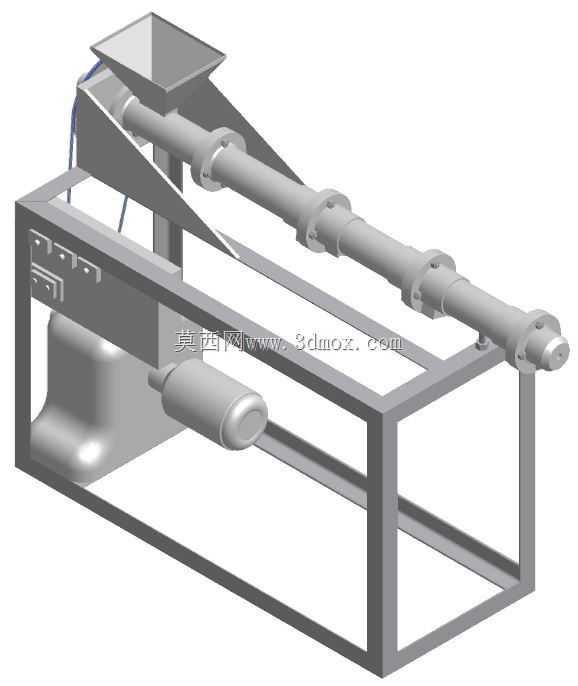

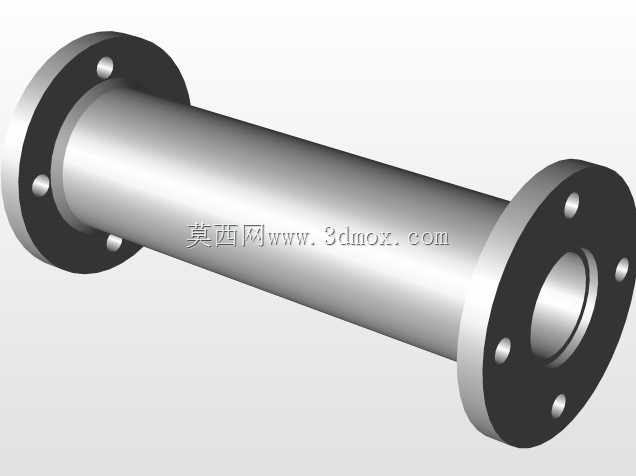

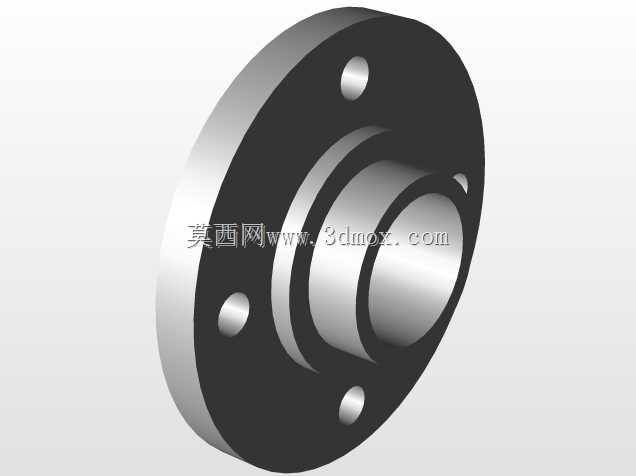

　　在橡塑加工、生物质燃料制备、饲料生产以及部分化工粉体造粒的生产场景中，螺杆式颗粒挤出设备是完成物料塑化、压实、连续挤出成型的核心作业单元，这套三维结构完整还原了卧式单螺杆挤出设备的整体装配关系，可直接用于结构校核、产线布局模拟以及非标改型设计的参考基底。从实际作业逻辑来看，设备上方的方形敞口料斗承担来料承接功能，料斗侧壁做了倾斜导料设计，能依靠物料自重顺畅落入下方的螺杆输送腔，避免粉料、粒状混合料在进料位置出现架桥、堵料的问题，料斗与螺杆机筒的连接位置做了法兰贴合面设计，可加装密封垫防止细料泄漏，同时方便后期拆卸清理机筒内残留物料。整套设备的核心做功部件为水平布置的长螺杆，机筒采用分段法兰连接结构，每段机筒通过法兰螺栓锁紧，

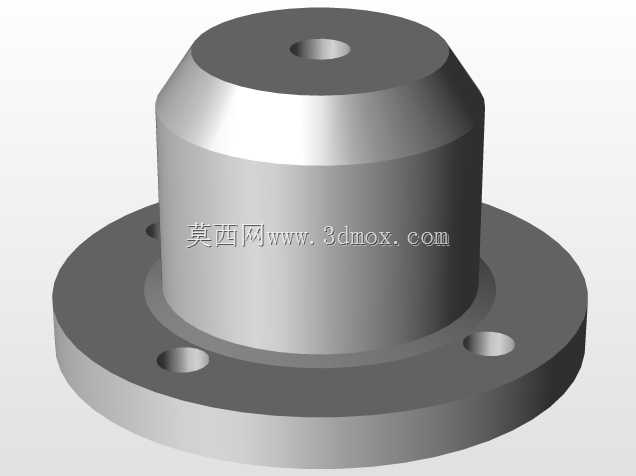

　　既可以根据加工物料的特性调整螺杆长径比，也能在机筒局部磨损后单独更换对应段，降低维护成本；螺杆末端为挤出成型端，可根据产出颗粒的截面形状更换不同孔型的出料模头，适配不同粒径、不同截面形状的颗粒生产需求。设备下方的方管焊接机架是整套装置的承载基础，机架采用矩形型钢拼焊成型，整体为框架式结构，在保证整体刚性的前提下控制了设备自重，机架的支撑腿预留了地脚安装孔位，可通过膨胀螺栓与生产车间的混凝土地面固定，抵消螺杆高速运转、物料挤压过程中产生的轴向反力与振动，避免设备运行时出现移位、共振异响的问题；机架上平面加工有机筒安装定位基准面，能保证螺杆机筒的水平度偏差控制在合理范围内，防止螺杆运转时与机筒内壁出现偏磨，延长核心部件的使用寿命。

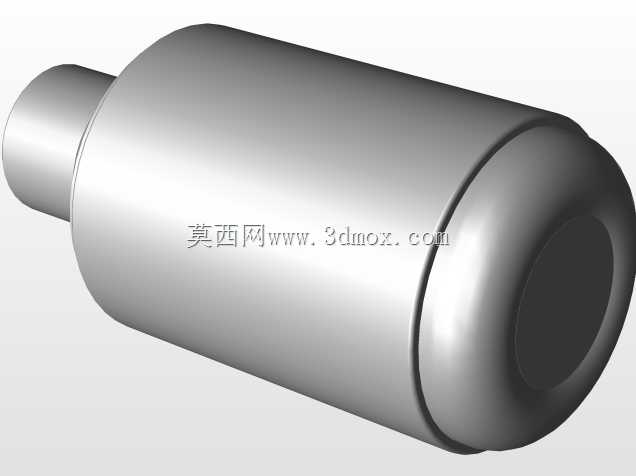

　　在驱动端的布局上，机架侧方预留了驱动电机与减速机构的安装位置，图中可见的卧式安装动力组件可通过联轴器与螺杆主轴直连，相比皮带传动的结构，直连传动的传动效率更高，转速损失更小，能保证螺杆输出扭矩稳定，适合挤压流动性较差、压缩比要求高的物料；驱动组件的安装位置做了可调节的腰型孔设计，方便安装时调整电机与螺杆的同轴度，也能在后期维护时快速拆卸更换传动部件。从安装边界来看，整套设备为卧式长条形布局，进料端与挤出端的轴向距离预留了足够的操作空间，料斗上方的净空高度满足人工倒料或者自动上料机对接的尺寸要求，设备侧面预留的空间可用于加装加热圈、冷却水路以及温度传感器，适配需要温控调节的物料加工场景，比如塑料改性造粒时需要机筒分段加热控温，

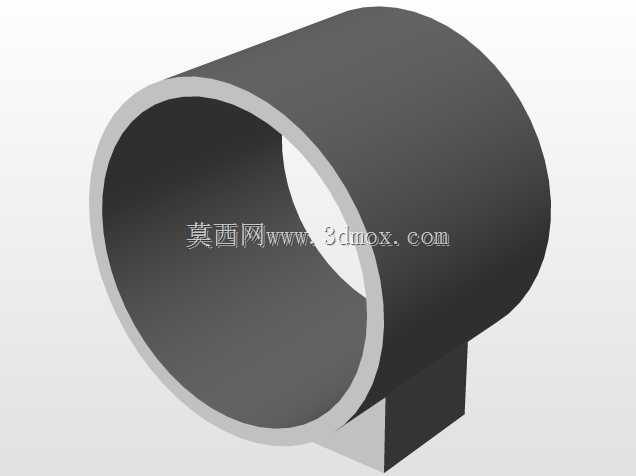

　　保证物料充分塑化，而生物质颗粒加工时则可通过冷却水路控制机筒温度，避免物料过热焦化。在结构设计的细节上，料斗与机筒之间设置了斜向支撑筋板，连接料斗侧壁与机筒进料座，避免满料状态下料斗受物料重力作用出现焊缝开裂的问题；机筒与机架之间设置了多个支撑抱箍，每个抱箍位置都对应机筒的法兰连接段，既能对长机筒起到多点支撑作用，防止长机筒在自重与物料压力作用下出现弯曲变形，也不会干涉机筒分段的拆卸操作。这套结构没有做冗余的外观包覆，完全还原了设备的核心机械结构，对于做同类设备改型的设计人员来说，可以直接参考其螺杆支撑间距、机架型钢选型、进料口角度等成熟设计参数，减少前期方案验证的试错成本；在做产线三维布局时，也可以直接导入该模型，对接上游的混料上料设备、下游的切粒、冷却筛分设备，提前校验各设备之间的接口尺寸、操作通道宽度是否符合生产现场的要求，避免现场安装时出现空间干涉、操作位不足的问题。从实际使用的工况适配角度，该结构的螺杆转速、压缩比可根据加工物料调整，当用于饲料加工时，可适当加大螺杆螺槽深度提升输送效率，当用于高填充塑料造粒时，可调整螺杆的压缩段长度保证物料压实排气，框架式的机架结构也方便后期在侧面加装防护门、安全联锁装置，满足不同生产场景的安全规范要求。
