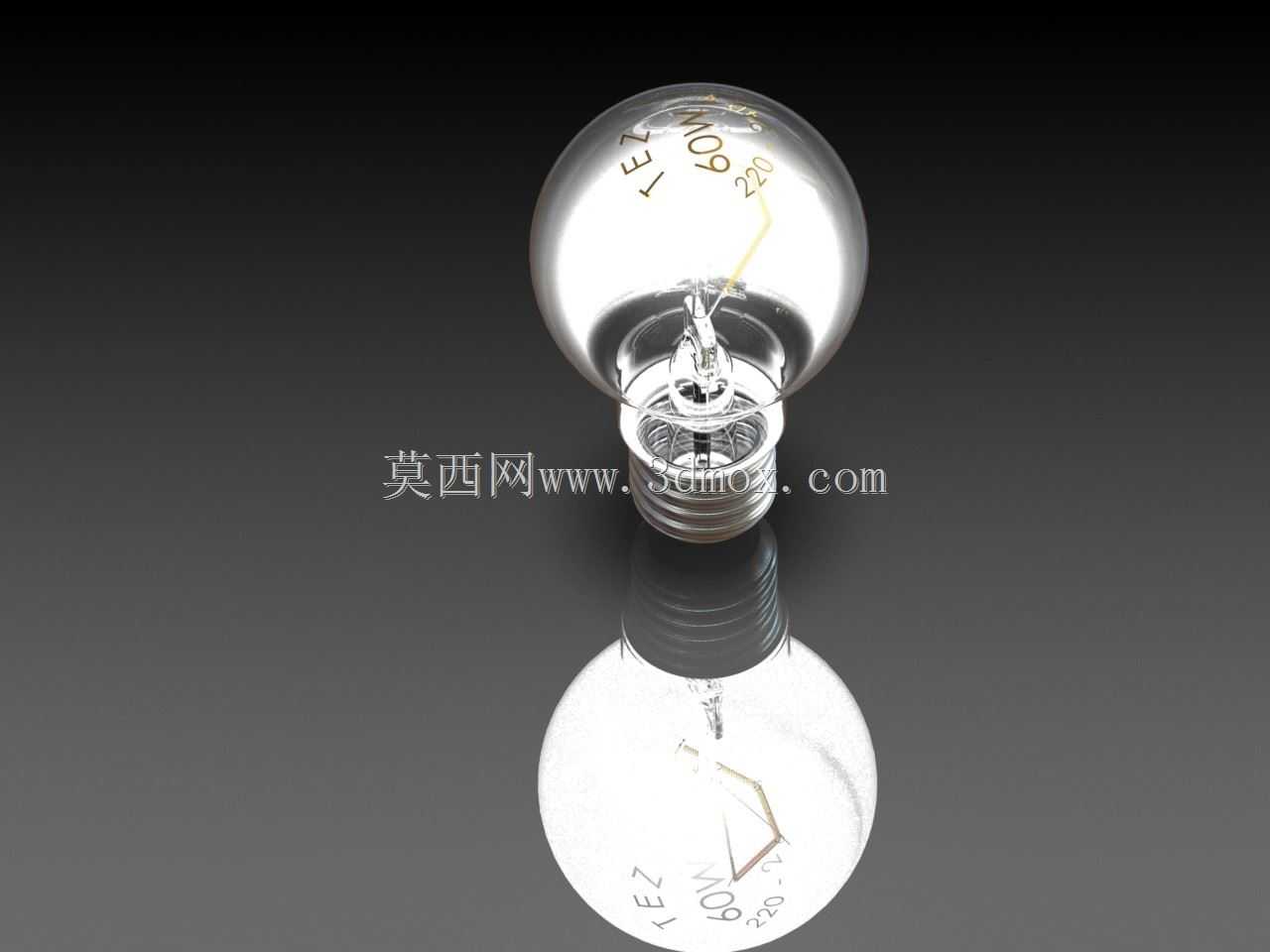

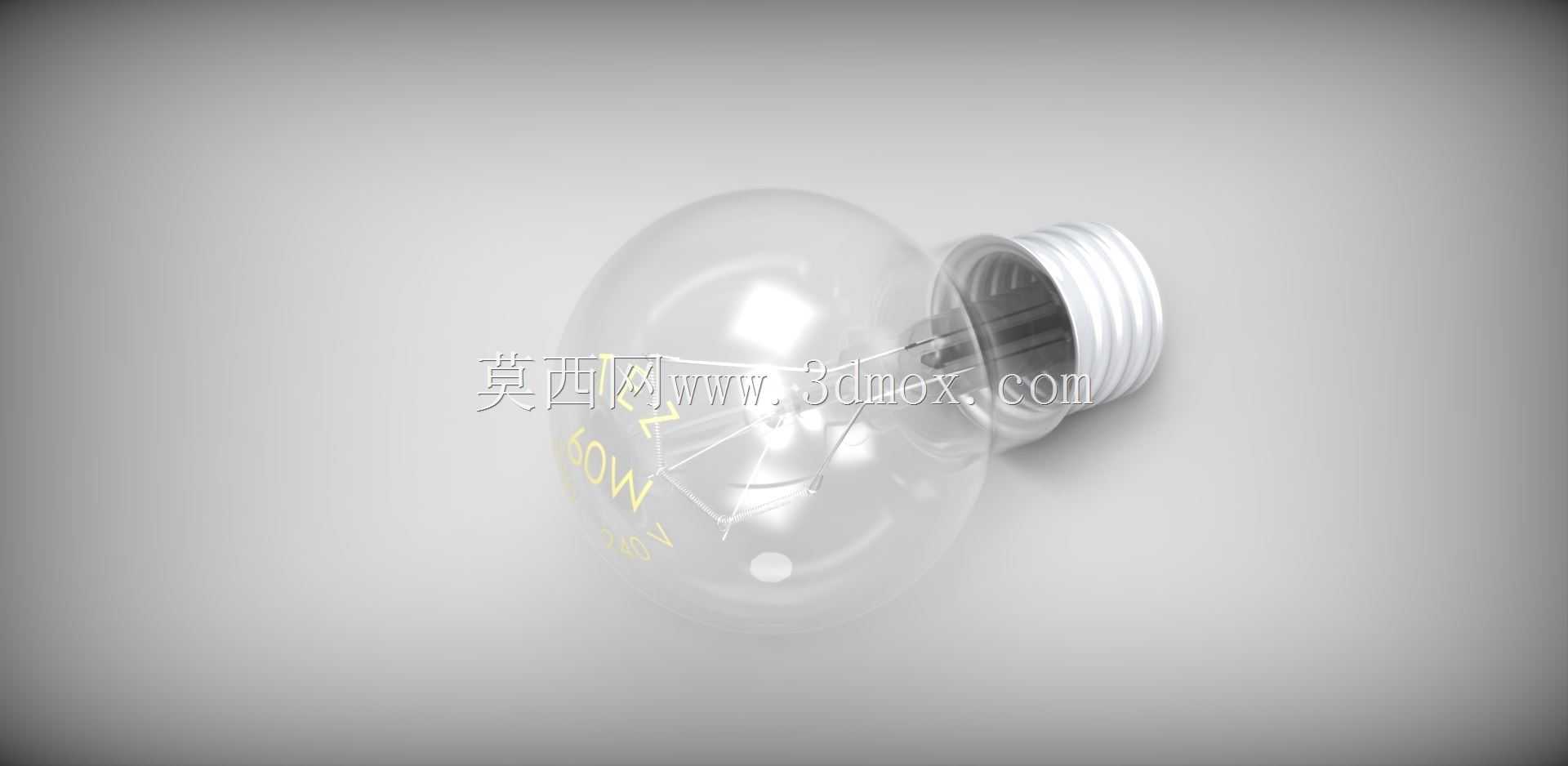

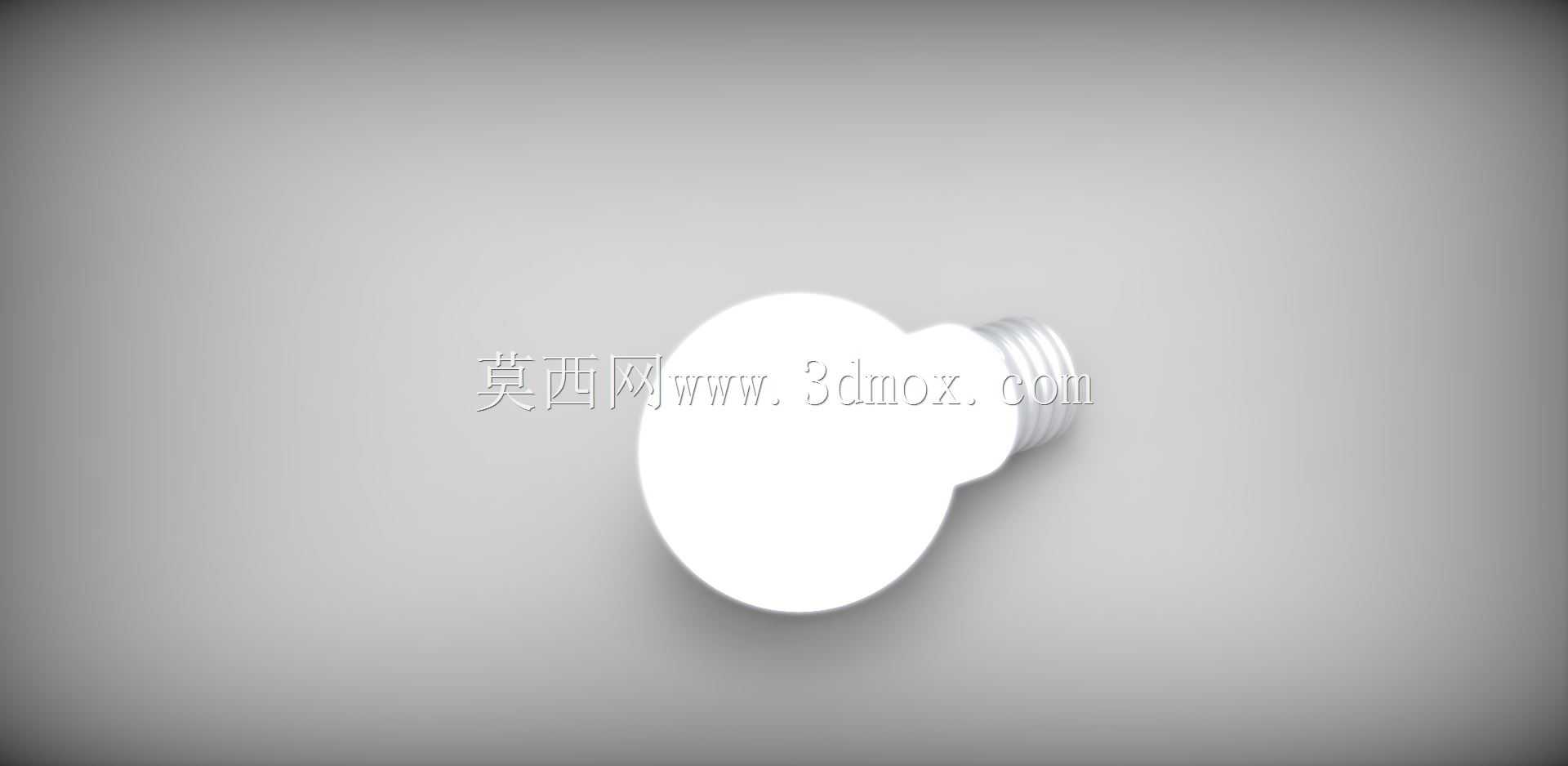

螺口式白炽电灯泡结构三维数模

　　日常照明场景中最常见的螺口白炽灯泡，其三维结构建模需要兼顾内部导电通路、发光组件与外部安装接口的完整还原，不能只做外观曲面的简单包覆。从实际使用场景来看，这类灯泡广泛适配民用室内照明、工业设备局部照明、老旧配电设施应急照明等场景，安装时依靠螺口部分的螺纹旋入标准灯座，靠顶端金属触点与灯座内部弹性接电片连通形成回路，玻璃泡壳内部抽真空并填充惰性气体，避免灯丝高温氧化熔断。建模过程中首先要明确安装边界尺寸，螺口部分采用通用E27规格的话，螺纹大径控制在27mm左右，螺距符合标准灯座的啮合要求，整个灯头金属部分的长度要保证旋入后不会出现松动、接触不良的问题，同时要预留绝缘部分的厚度，避免螺口金属部分带电引发安全隐患。

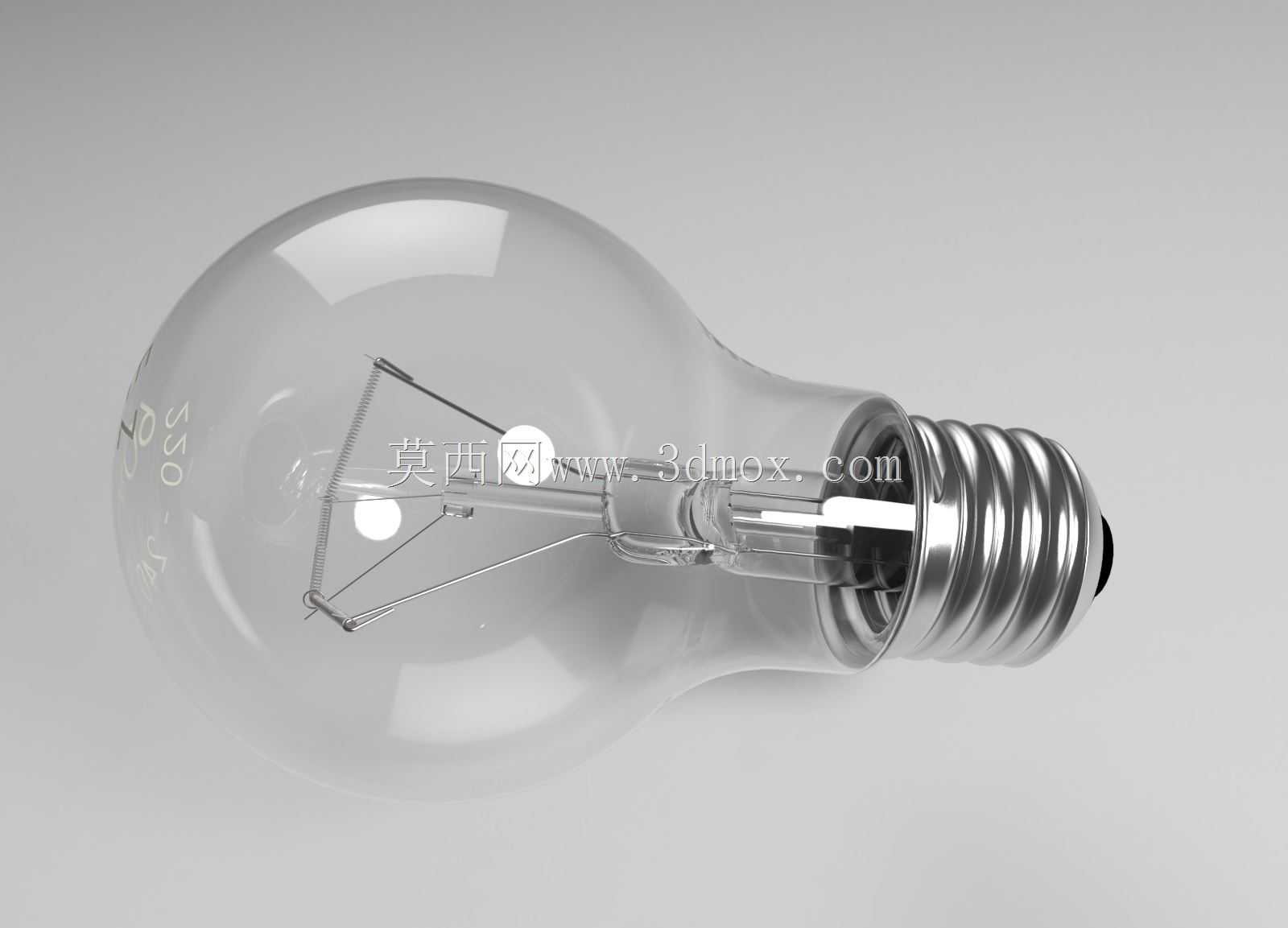

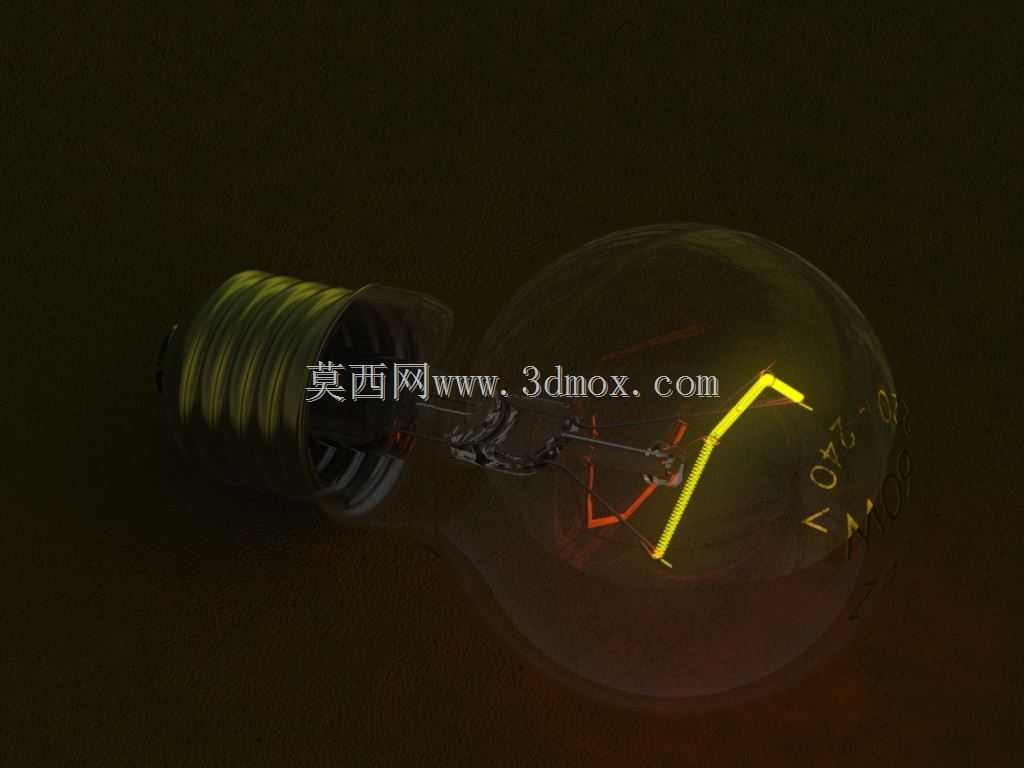

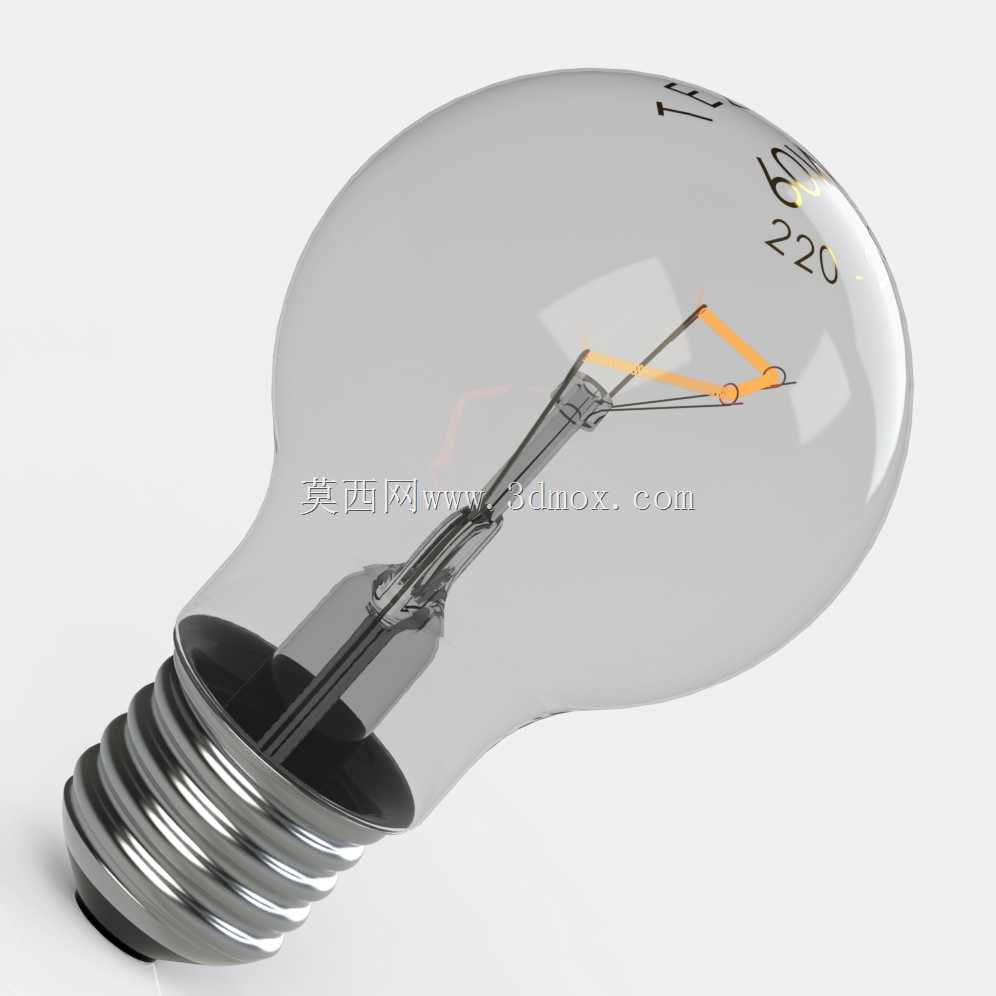

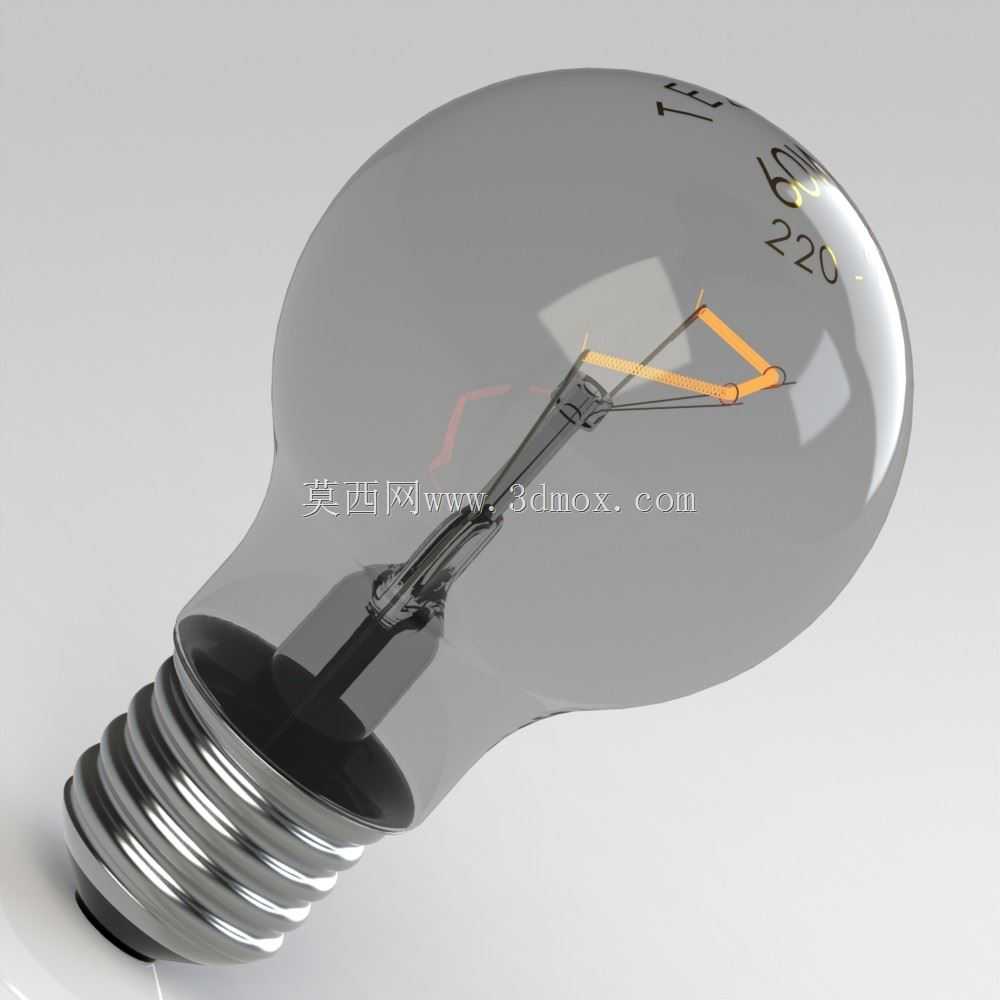

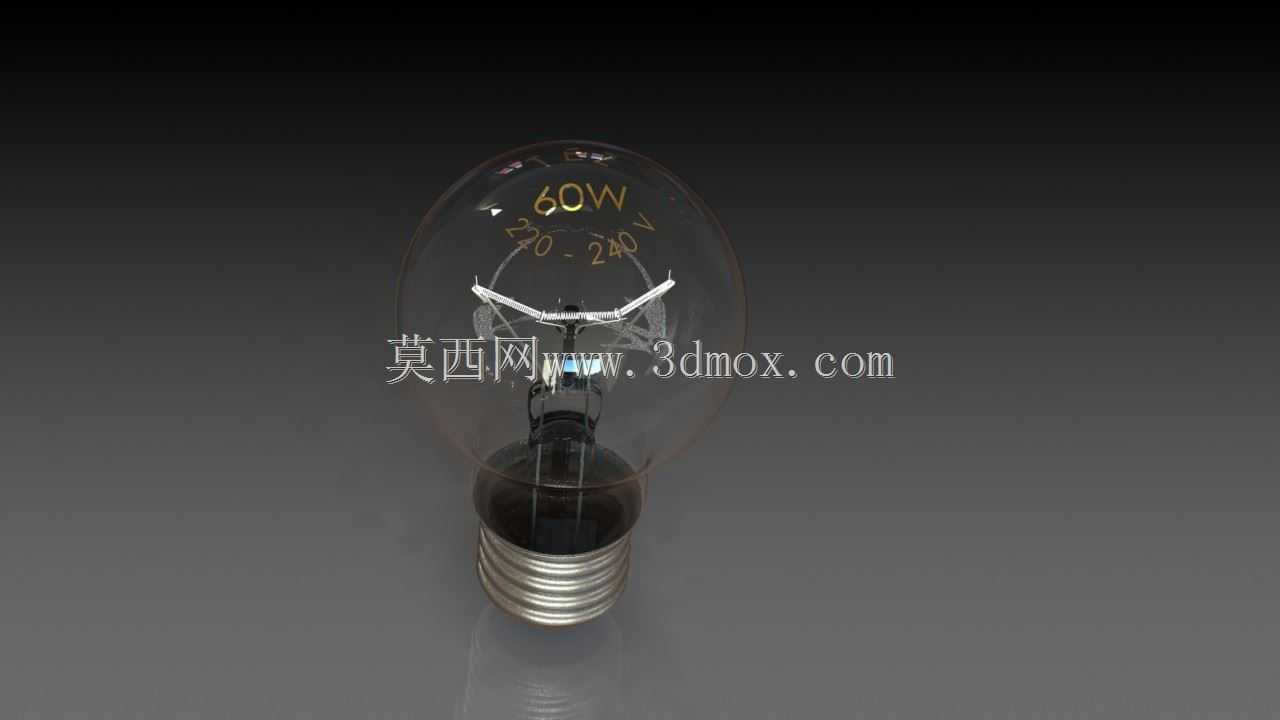

　　内部灯丝的结构不能简化成简单的直线，实际产品中灯丝采用钨丝绕制成螺旋形态，通过两根金属导丝固定在芯柱上，其中一根导丝连接螺口金属侧壁，另一根连接灯头顶端的绝缘触点，导丝与玻璃芯柱的封接部分要做密封结构还原，这部分是保证泡壳内部气密性的关键，一旦封接处出现缝隙，内部惰性气体泄漏就会直接导致灯丝快速烧断。玻璃泡壳采用吹制成型的曲面结构，建模时要保证曲面壁厚均匀，整体轮廓从螺口衔接处平滑过渡到顶端圆弧，不能出现曲面褶皱或者壁厚突变，否则不仅不符合实际生产工艺，在做渲染或者结构干涉检查时也会出现错误。泡壳内部除了灯丝和导丝，还要还原支撑灯丝的钼丝挂钩结构，这部分细小结构很容易被忽略，但实际生产中这几个挂钩是避免灯丝在运输震动、

　　受热形变时下垂触碰泡壳的关键结构，少了这部分结构的模型，在做结构合理性验证时就失去了参考意义。从设计思路上来说，做这个模型的时候不能只追求外观相似，要把每个部件的功能对应起来：金属螺口部分既是安装固定结构，也是导电回路的一部分，所以建模时要区分螺口的金属导电区域和顶端的绝缘玻璃区域，两者的配合公差要控制在合理范围，既不能过松导致部件脱落，也不能过紧导致装配时玻璃部分被挤裂。灯丝的螺旋形态建模要还原实际的绕制节距，不能太密也不能太疏，节距太小会导致灯丝散热差容易熔断，节距太大则会导致发光效率不足，实际产品中灯丝的绕制节距是根据额定功率调整的，建模时按照常用15W-60W民用灯泡的通用参数设置螺旋参数即可。

　　泡壳与螺口的衔接部分采用粘接封接结构，建模时要还原衔接处的封接胶层位置，这部分是整个灯泡结构中受力比较薄弱的位置，在做跌落模拟或者装配受力分析时，这个位置的结构强度直接决定了灯泡的抗损坏能力。很多新手建模时会把整个灯泡做成一个整体实体，忽略了内部各个部件的装配关系，实际上这个模型如果要用于教学或者结构参考，必须拆分出螺口金属件、绝缘玻璃芯柱、导丝、灯丝、泡壳、封接层几个独立的部件，每个部件的材质属性也要对应实际材料，比如螺口是镀镍铁材质，泡壳是透明钠钙玻璃，灯丝是金属钨，导丝是铜镀镍材质，这样在做工程分析或者渲染输出的时候才能还原真实的产品特性。另外在安装边界的处理上，要注意灯泡总长度不能超过标准灯座的允许安装空间，泡壳最大直径要匹配常见灯罩的开口尺寸，避免出现装得上灯座但塞不进灯罩的问题，螺口部分的螺纹收尾要做退刀槽结构，符合五金件加工的实际工艺，不能出现螺纹直接切平的不符合生产逻辑的结构。从实际用途来说，这个三维模型既可以用于照明产品的结构设计参考，也可以用于电工教学的结构演示，还可以作为室内场景三维搭建的素材使用，建模时还原的每个细节结构，都能对应到实际生产和使用中的功能需求，没有多余的装饰性结构，完全按照实际量产的民用螺口灯泡结构进行1:1还原。
