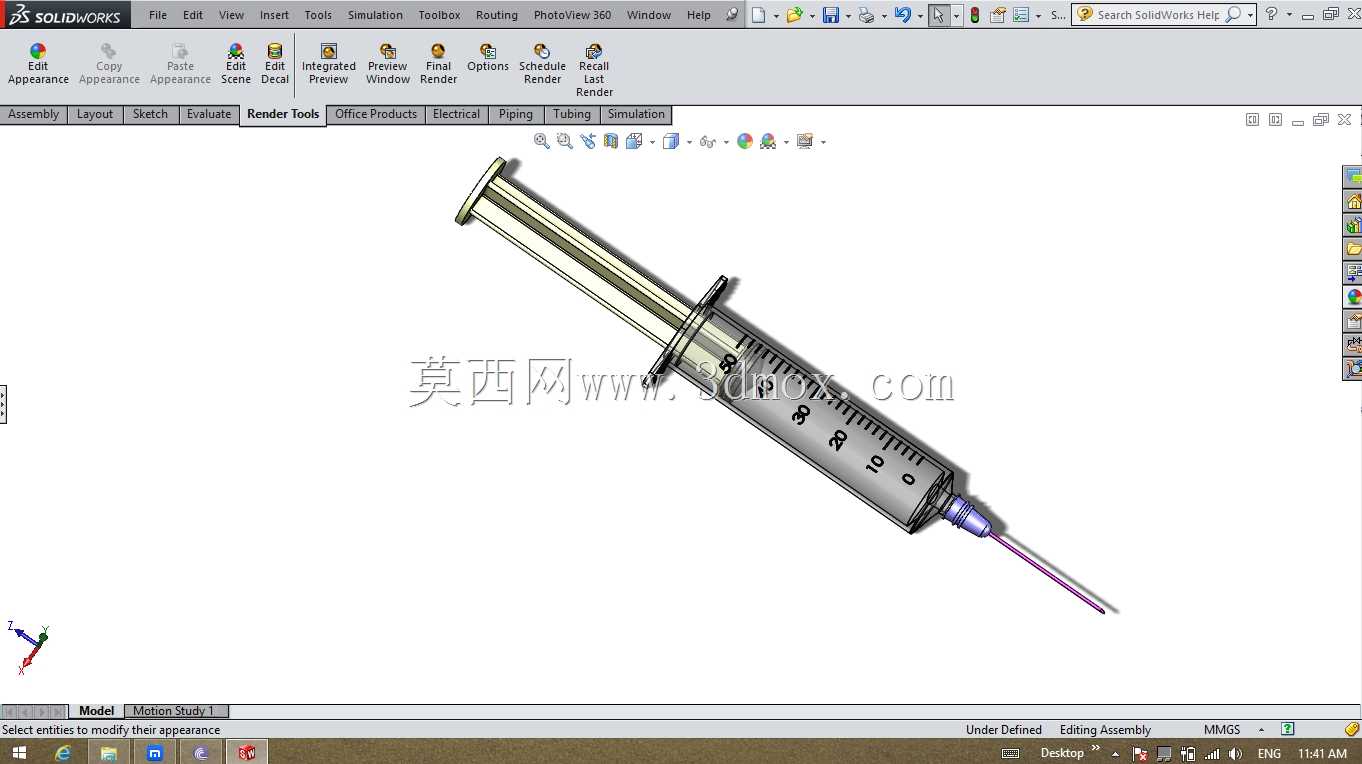

医用注射器精细结构三维设计模型

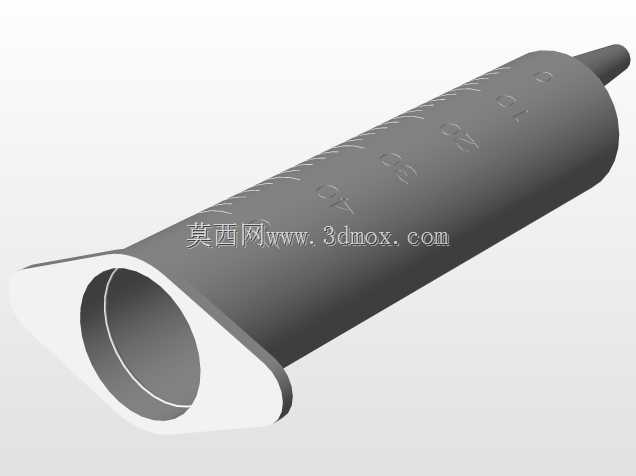

　　在临床诊疗、实验室液体移取、医美给药等多个场景中，注射器都是应用频次极高的基础器具，本次完成的三维结构设计，完全围绕实际使用中的操作逻辑与功能需求展开，没有冗余的装饰性结构，每一处几何特征都对应实际使用中的功能点。从实际使用场景出发，日常临床注射时，医护人员需要单手握持针筒完成推注、回抽动作，因此针筒外壁的刻度标识区域做了微凸的防滑棱设计，既不会硌手影响长时间握持，又能避免戴医用手套操作时出现打滑的情况；针筒前端的针头安装座采用标准鲁尔锥度设计，锥面配合公差控制在合理区间，既可以保证针头安装后不会在推注压力下脱落，又能让医护人员徒手就能完成针头的插拔更换，不需要额外工具辅助。推杆部分的设计兼顾了密封性与操作顺滑度，

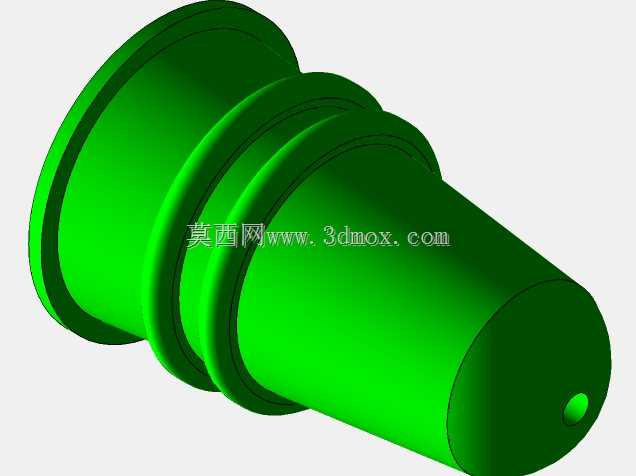

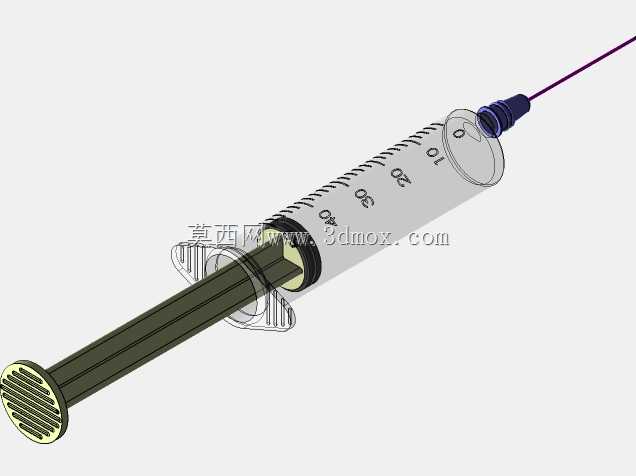

　　推杆前端的活塞卡槽采用环形倒扣结构，装配后橡胶活塞不会在回抽过程中脱落，活塞与针筒内壁的配合间隙经过反复调整，既保证推注时不会出现液体渗漏，又不会因为摩擦力过大导致推注力度不均，影响给药精度。针头部分的结构做了等比例还原，针座与针管的连接位置做了圆弧过渡，避免应力集中导致针管弯折，针管的内径、外径尺寸符合常规医用注射针的参数范围，针尖的斜切角度也按照实际使用的穿刺角度设计，能够匹配模拟穿刺操作的相关演示需求。从安装边界来看，整个注射器模型为独立装配体，不需要额外的配套安装结构，所有零件之间的配合关系完全按照实际装配逻辑设置：推杆与针筒为同轴滑动配合，活塞与推杆为卡接固定配合，针头与针筒前端为锥面过盈配合，

　　装配完成后整体可以模拟完整的推注、回抽动作，没有干涉卡顿的问题。针筒的容量刻度按照等距排布，刻度线的深度做了浅凹槽设计，实际生产中可以直接通过模具成型刻度，不需要后续印刷工序，能降低生产过程中的工序成本。在设计过程中，特意规避了容易出现应力集中的尖角结构，所有棱边都做了极小的圆角处理，既符合医用器具的安全要求，避免使用过程中划伤操作人员，也能让模具生产时的脱模流程更顺畅，减少注塑生产中的飞边、缺料问题。针对不同场景的使用需求，针筒尾部的凸缘结构做了加宽处理，医护人员回抽药液时，手指可以抵在凸缘位置发力，不会出现滑脱的情况；推杆尾部的按压板做了弧形凹陷设计，贴合拇指的按压轮廓，长时间推注也不会产生明显的压痛感。

　　整个模型的结构拆分完全对应实际生产的零件拆分逻辑，没有将不同材质的零件合并为单一实体，针筒、推杆、活塞、针头、针座分别为独立零件，后续如果需要调整容量规格、更换针头型号，只需要修改对应零件的参数即可，不需要重构整个装配体，能够为相关的医用器具设计、教学演示、模拟操作开发提供准确的结构参考。在结构校验过程中，重点验证了推进行程的合理性，推杆推进到极限位置时，活塞前端刚好与针筒前端内端面贴合，不会出现残留液体无法推出的情况，回抽到极限位置时，活塞不会从针筒尾部脱出，完全符合实际产品的行程限位要求。
