铁路车辆走行部普卢默块枕木结构

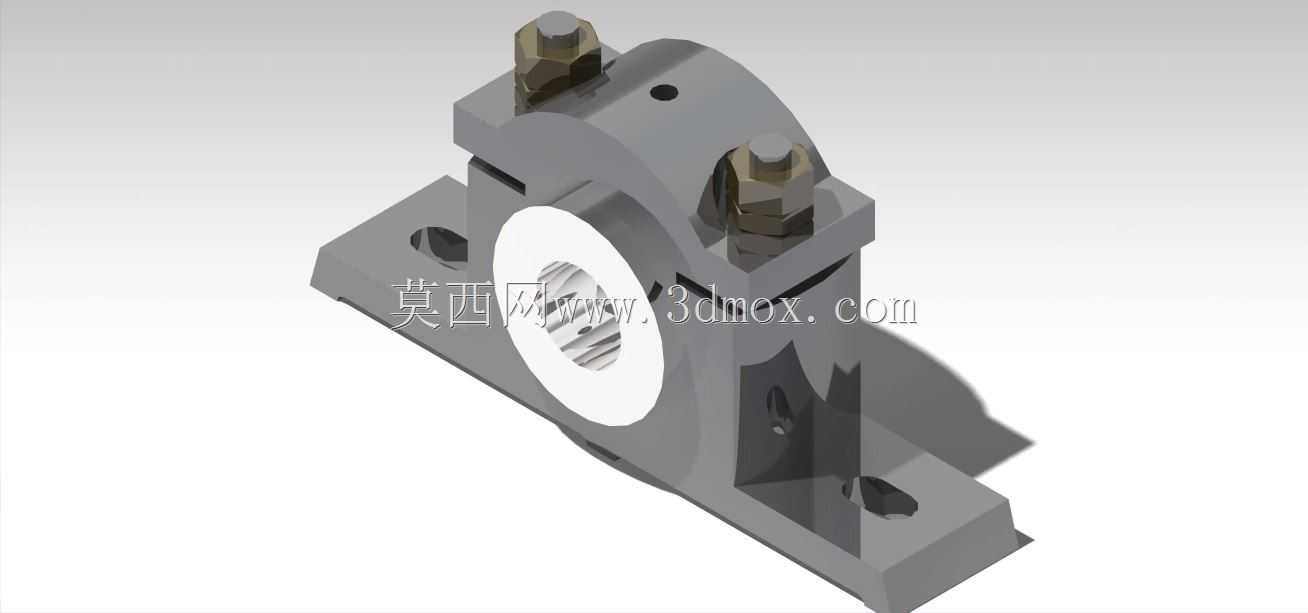

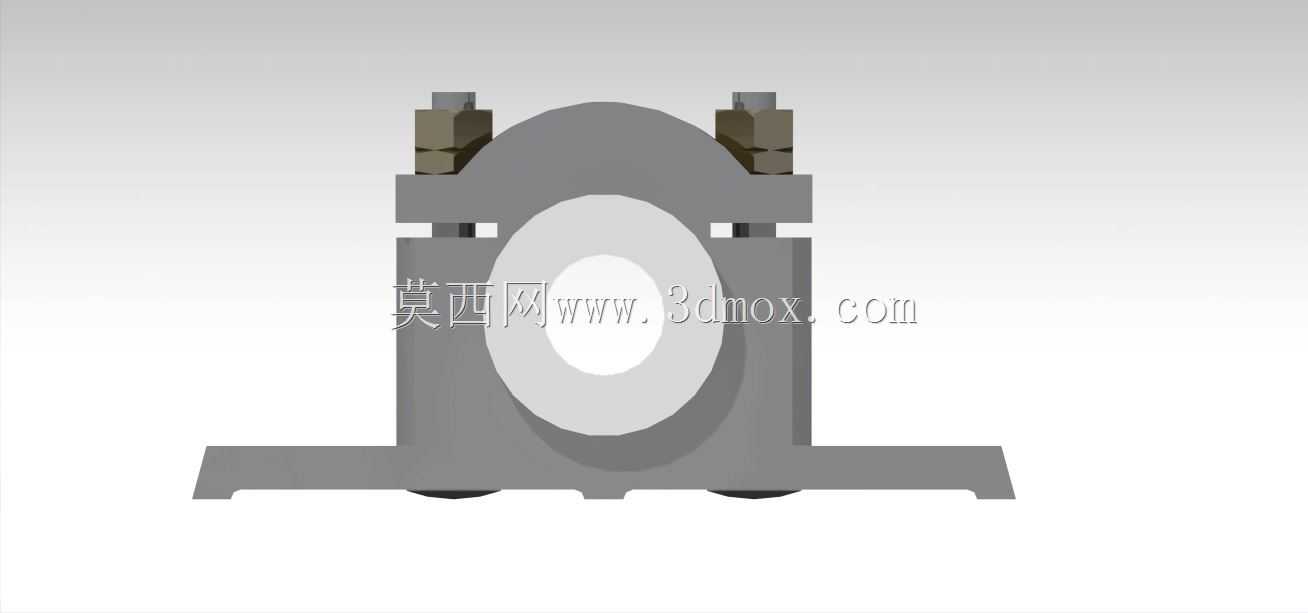

　　在铁路客货运车辆、工矿轨道运输设备的走行部结构中，普卢默块也就是行业内常说的枕木式轴承座，是承担轮对转轴定位、载荷传递的核心支撑部件，区别于一体式焊接轴箱结构，这类剖分式枕木座的拆装维护效率更高，在厂矿专用线车辆、老旧型轨道运输设备的检修替换场景中应用占比不低。从实际工况来看，这类部件需要同时承受垂向的车体满载载荷、轮对过轨缝时的纵向冲击、过弯道时的横向交变载荷，因此外壳材质多选用灰铸铁或铸钢成型，铸铁材质的阻尼特性能够吸收走行过程中的高频振动，铸钢材质则适配大轴重货运车辆的高强度载荷需求，选型时需要根据轴重等级、运行时速区间匹配对应材质的坯件。从结构设计逻辑来看，这类枕木座采用剖分式对合结构，上下座体通过两侧的连接螺栓锁紧，

　　中间加工有与轴承外圈适配的圆柱型腔体，腔体两端预留有密封件安装槽位，可适配毡圈密封、骨架油封等不同密封形式，阻挡轨道运行中带入的粉尘、雨水侵入轴承滚道，延长轴承维护周期。座体底部加工有与转向架构架安装面匹配的定位止口，安装孔位的中心距、孔径尺寸严格对应构架上的安装基座，装配时止口嵌入构架定位槽后再穿入锁紧螺栓，能够避免车辆运行过程中座体出现横向窜动。两侧的轴承安装位同轴度公差控制在0.02mm以内，避免转轴装配后出现别劲现象，导致轴承温升过快、滚道异常磨损。转轴穿过轴承内圈后，两端通过轴端挡圈或者圆螺母锁紧，限制转轴的轴向窜动量，窜动量根据轴承类型不同控制在0.1mm到0.3mm区间，既保证转轴转动灵活，

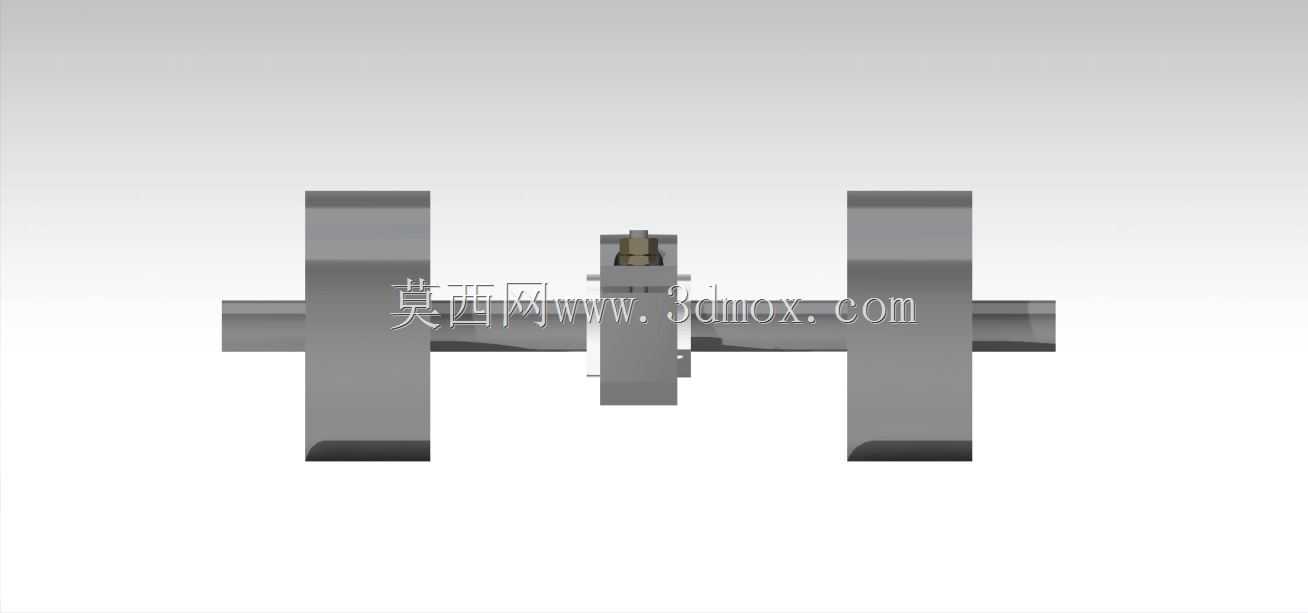

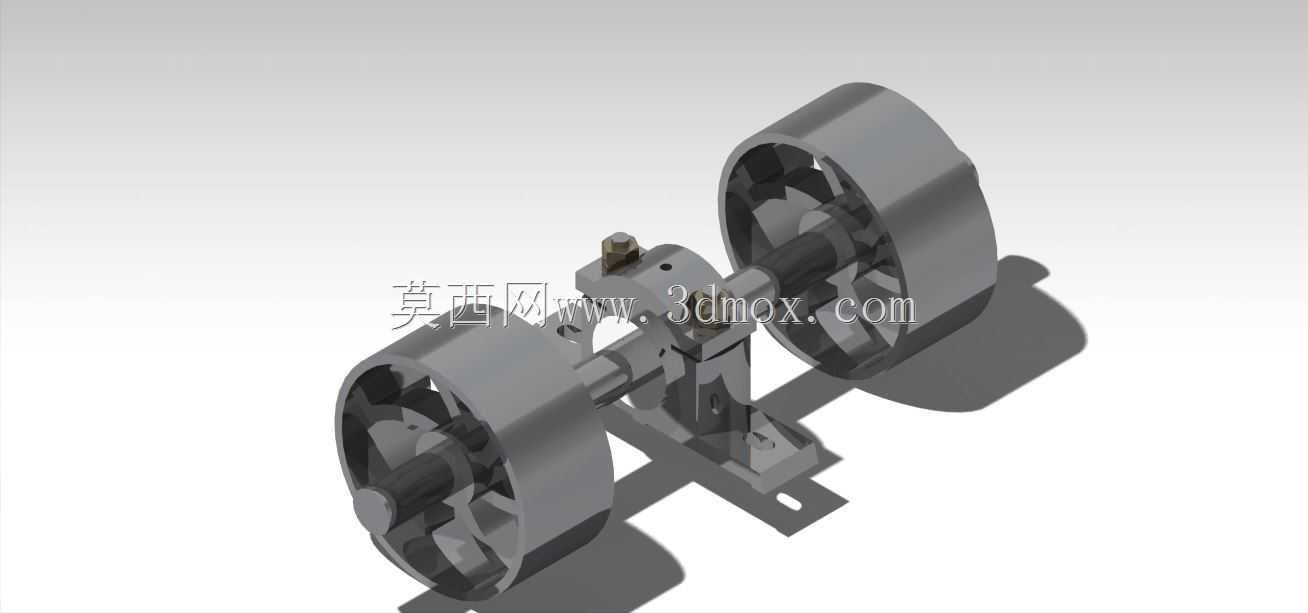

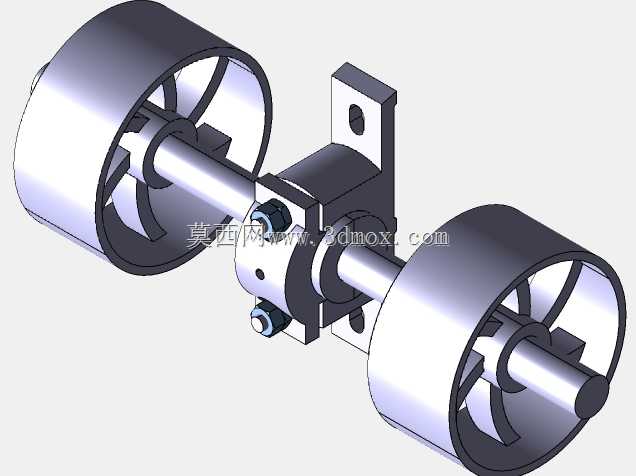

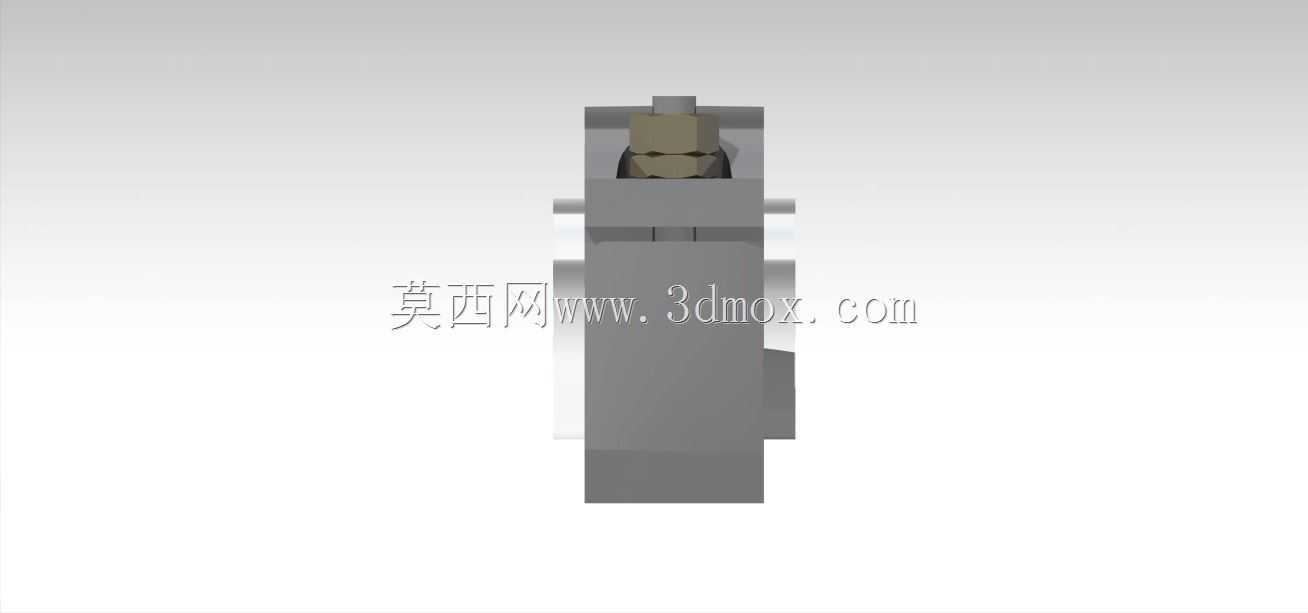

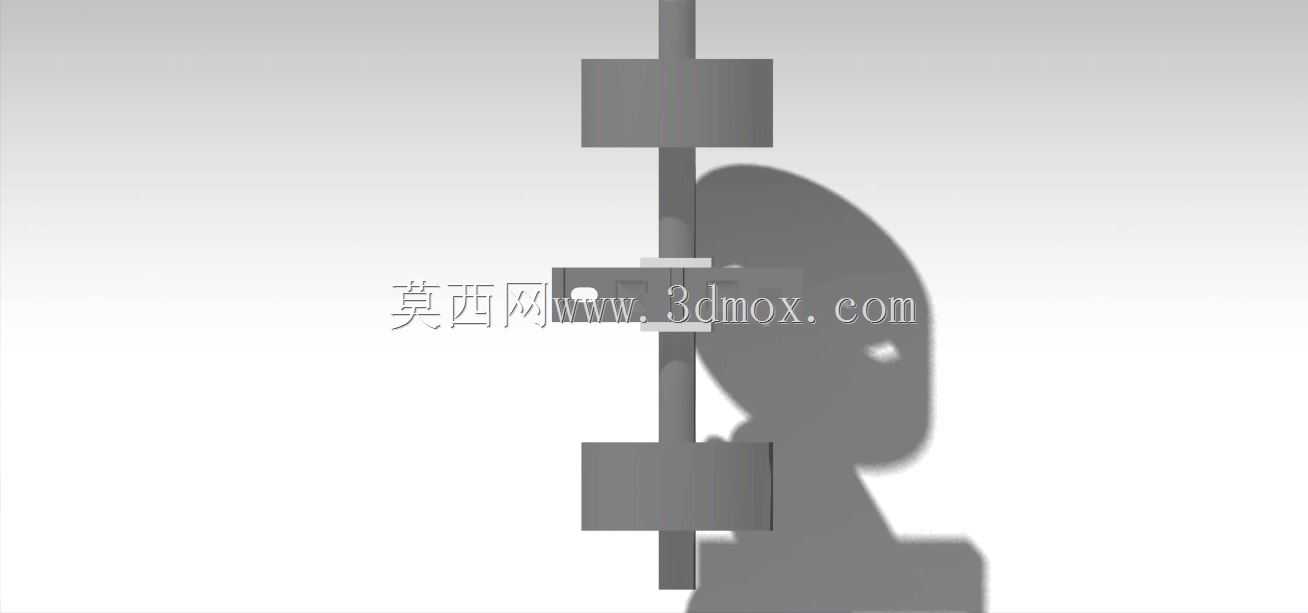

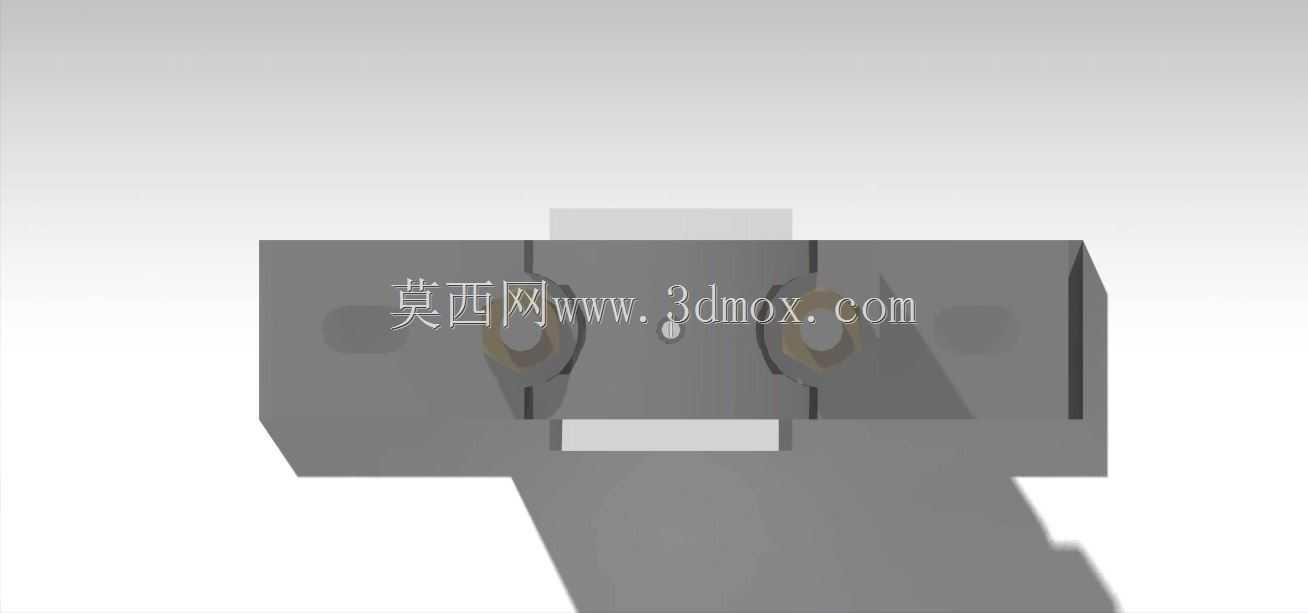

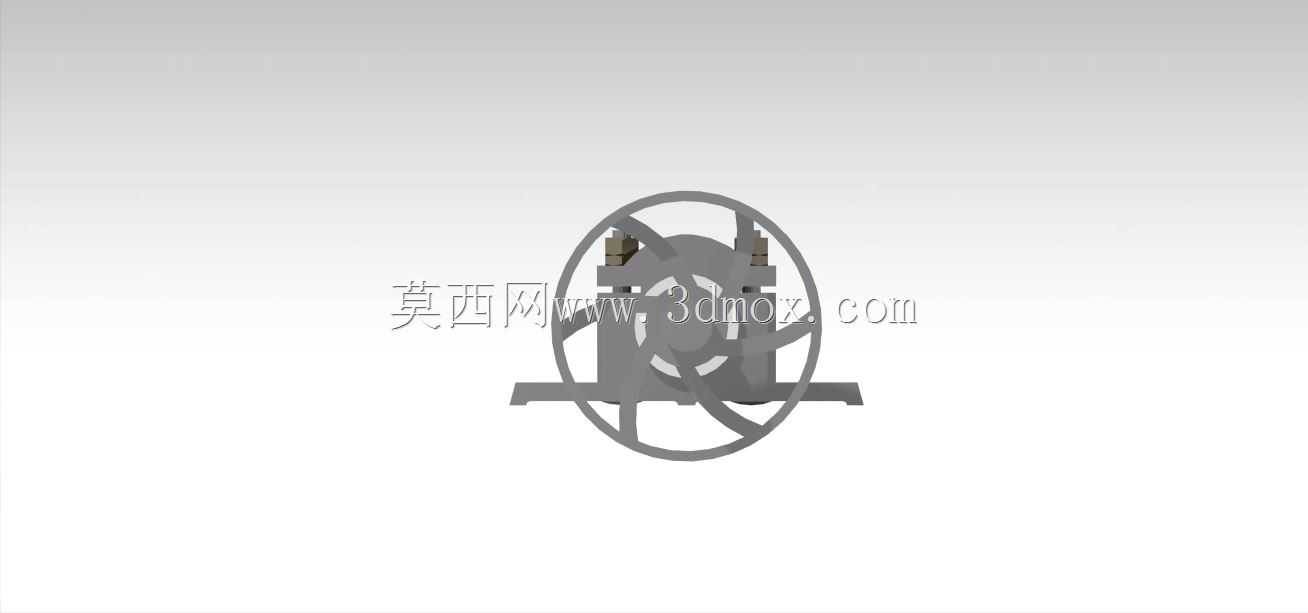

　　又不会在过弯道时出现轴向冲击。从安装边界来看，这类枕木座的整体宽度需要匹配转向架的侧架间距，底部安装面的平面度公差不低于IT7级，保证与构架安装面贴合紧密，避免局部应力集中导致座体开裂。座体上方预留有注油嘴安装孔，可直通轴承腔体，日常维护时无需拆解座体即可完成润滑脂加注，大幅降低一线检修人员的作业强度。在三维建模过程中，需要重点还原剖分面的定位销结构，上下座体合装时定位销能够保证腔体的同轴度，避免装配错位导致轴承卡滞；同时要还原连接螺栓的沉头孔结构，保证螺栓锁紧后头部不突出座体表面，避免与周边的制动部件、轮对辐板产生运动干涉。另外座体两侧的密封槽深度、宽度尺寸需要严格对应所选密封件的规格，槽口的倒角处理要平滑，

　　避免安装密封件时割伤橡胶唇口导致密封失效。在实际选型替换时，除了核对轴承内径对应的腔体尺寸，还要确认座体的中心高，也就是转轴中心到底部安装面的距离，这个尺寸直接影响轮对的轨面高度，一旦尺寸偏差过大，会导致车钩高度错位、车体倾斜等问题，影响行车安全。座体的壁厚设计需要满足强度要求，在垂向1.5倍额定载荷的冲击下，最大变形量不超过0.05mm，避免长期交变载荷下出现疲劳裂纹。这类结构除了轨道车辆领域，在重载输送线的长转轴支撑、大型破碎机的转子轴支撑场景中也有类似应用，只是根据载荷等级调整了腔体尺寸、安装孔距和壁厚参数，核心的剖分式快装设计、轴承兼容支撑的逻辑是一致的。建模时还要注意铸造圆角的处理，所有转角位置都要保留R3到R5的铸造圆角，避免铸造过程中出现应力集中导致的铸件开裂，同时也能减少热处理过程中的变形量。
