菱形法兰式6004轴承安装固定座结构

项目分类:轴承座 发布时间:2021-12-29 ID:481048

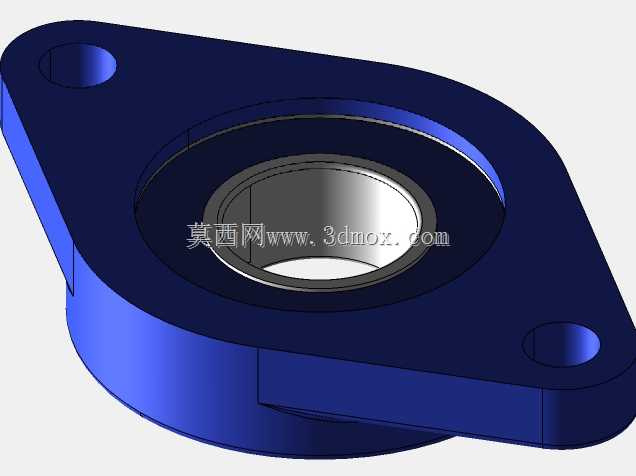

  • 菱形法兰式6004轴承安装固定座结构

  在轻工输送线、小型自动化工作站、桌面级加工设备的传动布局中,这类适配6004深沟球轴承的菱形法兰支座,是解决轴系径向支撑、抵消传动径向载荷的常用基础零件。区别于方形法兰座的对称安装布局,这款菱形切边的结构在安装空间受限的场景下优势明显,两个安装孔沿轴承孔中心斜向分布,在保证安装锁紧强度的前提下,大幅压缩了支座在设备安装面板上的投影占用面积,尤其适合在型材框架侧边、窄幅安装板、小型动力头的侧装支撑场景中使用,不会因为支座外轮廓过大干涉周边走线、相邻传动件的布置。从功能实现逻辑来看,这类轴承座的核心作用是为6004轴承提供稳定的定位基准,轴承内圈与转动轴配合,外圈嵌入支座的中心镗孔内,依靠镗孔的台阶面实现轴承外圈的轴向定位,

  避免轴系运转过程中轴承出现轴向窜动,同时将轴系转动产生的径向载荷均匀传递到安装基础上,降低轴系转动的挠曲变形,提升传动端的运转稳定性。设计这类支座时,首先要匹配6004轴承的外径公差,中心安装孔的尺寸公差通常选取H7级精度,既保证轴承外圈可以顺利压装,又不会因为配合间隙过大导致轴承外圈在孔内出现跑圈问题;镗孔深度需要匹配轴承的宽度尺寸,预留合理的压装余量,同时孔底的台阶面要保证与孔轴线的垂直度,避免轴承压装后出现倾斜,导致轴系转动卡滞、轴承早期磨损。两个安装孔的位置度是设计中的关键管控项,孔中心到轴承孔中心的距离需要结合常用M6/M8紧固件的安装尺寸设定,孔位周边做了局部加厚处理,避免螺栓锁紧时支座出现应力变形,

  同时安装孔采用沉孔设计,让内六角螺栓的头部可以完全沉入支座平面内,不会突出表面干涉其他部件。外轮廓的菱形切边并非随意造型,两个切边的位置刚好避开安装时螺栓扳手的操作空间,同时减少了不必要的材料冗余,在满足结构强度的前提下降低零件自重,对于批量应用的设备来说,也能减少原材料的切削余量,降低加工成本。从安装边界来看,这类支座的安装面为整体精加工平面,平面度控制在合理范围内,保证与设备安装面板贴合时不会出现间隙,避免锁紧后支座产生倾斜;轴承孔的中心高是选型时的核心尺寸参数,直接决定了配套传动轴的中心高度,需要与传动链路中其他部件的中心高保持一致,避免出现轴系不同心导致的附加载荷。实际应用中,这类轴承座常搭配顶丝锁紧型6004轴承使用,

  支座侧壁预留的间隙可以方便扳手操作顶丝,实现轴承与轴的轴向锁紧;对于有一定防尘需求的场景,还可以在轴承孔的外侧端加装密封端盖,端盖的安装位可以直接在支座端面加工螺纹孔,不需要额外改动主体结构。在载荷适配方面,这类铸造成型后精加工的轴承座,可以承受常规轻载传动场景下的径向载荷,适用于转速不超过3000rpm的动力传输场景,比如小型皮带输送机的从动辊支撑、自动化设备的同步带轮轴支撑、小型风机的叶轮轴固定等场景,相比一体式的轴承支撑结构,这种分体式的法兰座安装维护更加便捷,当轴承出现磨损需要更换时,不需要拆卸整个轴系的其他部件,只需要松开安装螺栓就可以将支座连同轴承一起拆下,维护效率更高。结构细节上,支座的轴承安装段做了加厚凸台设计,提升了镗孔部位的结构刚性,避免压装轴承时孔壁出现变形;外轮廓的所有棱边都做了倒角处理,避免加工和安装过程中出现锐边划伤,同时也能减少应力集中,提升零件的长期使用强度。
