亚德客气动电磁阀G1/8规格结构设计

　　在轻工自动化生产线、小型气动工装夹具、食品包装输送线这类对气动控制元件安装空间有严格限制的场景里，小通径直动式气动电磁阀的选型往往直接决定整套气路布局的紧凑程度。这款G1/8通径的气动电磁阀，就是针对这类窄空间安装需求设计的控制元件，核心作用是通过电磁线圈得电失电产生的电磁推力，带动内部阀芯切换气路通断状态，实现对单作用或双作用小型气缸、气动吸盘、气动喷嘴这类终端执行元件的动作控制，适配工作压力区间覆盖常规低压气动系统的常用范围，能满足绝大多数轻工业气动回路的控制需求。

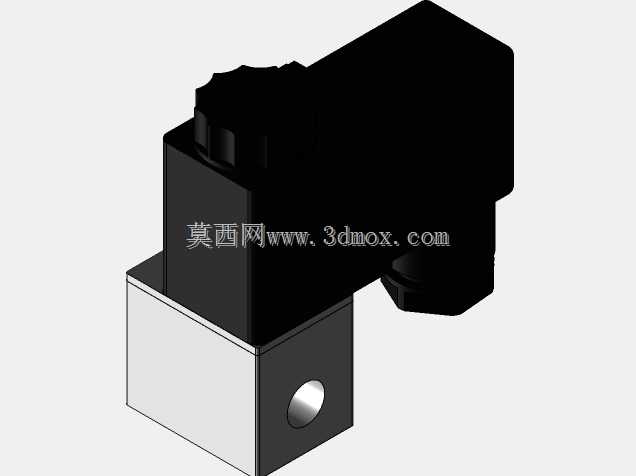

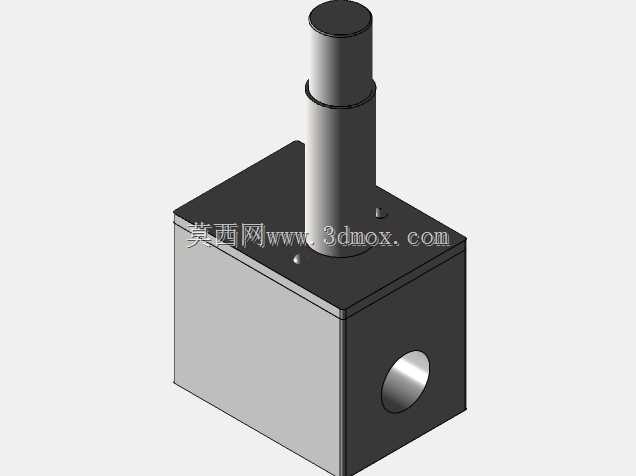

　　从结构设计逻辑来看，这款阀采用了电磁驱动头与阀座分体式的布局思路，上部黑色的电磁驱动单元集成了线圈、静铁芯、动铁芯与复位弹簧组件，外部的包覆壳体做了棱角化的防护设计，既可以避免车间内轻微磕碰损伤线圈绝缘层，也能在多阀并排安装到汇流板时，预留出足够的接线操作空间，不会出现相邻阀件接线互相干扰的问题。下部银灰色的阀座部分采用硬质金属材质加工，作为气路流通的主体结构，侧面预留的G1/8螺纹安装孔是标准管螺纹规格，能直接匹配市面上常规的气动快插接头、金属气管接头，不需要额外做转接头适配，能减少气路连接的泄漏点。阀座与电磁驱动头的连接面做了精准的定位止口设计，装配时不需要额外调整对位，靠止口就能保证内部阀芯与动铁芯的同轴度，降低装配偏差带来的阀芯卡滞风险。

　　从安装边界与尺寸适配角度来说，这款阀的整体外形做了紧凑化处理，宽度尺寸控制在极小范围内，当多只阀并排组装到阀岛汇流板上时，相邻阀件的中心距可以压缩到很窄的尺寸，能大幅缩小整套气动控制箱的安装体积，适合安装在移动气动工装、小型桌面自动化设备这类安装空间局促的位置。阀座底部预留了标准的安装孔位，既可以通过支架单独安装在设备壁板上，也可以直接卡装到标准DIN导轨上，适配不同设备的安装习惯。气路接口的位置设计在阀座侧方，接线口位于电磁驱动头的侧上方，气路走线与电路走线可以从不同方向排布，避免气管与电线互相缠绕，方便后期设备维护时的线路梳理。

　　在实际功能特性上，这款直动式电磁阀不需要依赖气源压力就能完成阀芯切换，哪怕是系统刚启动、气压还没建立到额定值的阶段，也能可靠完成气路通断动作，避免设备启动阶段的气路误动作。内部的密封结构采用了耐磨损的弹性密封件，在常规的洁净压缩空气工况下，能承受长时间频繁通断的工作强度，不会因为频繁动作出现密封失效泄漏的问题。电磁头的外壳防护等级满足车间常规使用需求，能抵御日常的粉尘飞溅与轻微凝露，适配多数工业生产车间的环境条件，不需要额外做独立的防护外壳。

　　做三维结构设计时，这款阀的模型还原了实际产品的所有安装关键尺寸，包括阀座的安装孔位间距、螺纹接口的深度与规格、电磁头的外形轮廓与接线位置尺寸，在做设备整体布局设计时，可以直接把模型导入装配体，提前校验阀件安装后与周边结构件、气管、电线的干涉情况，不需要后期打样时才发现安装空间不足的问题。尤其是在做小型自动化设备的气路布局时，能提前规划汇流板的排布位置、预留出接线与插气管的操作空间，减少设计阶段的反复修改工作量，提升整体设计效率。对于需要做设备气路BOM表统计的工程师来说，模型的结构拆分也对应了实际产品的组件构成，能快速提取对应的零件规格，方便后续的采购选型与成本核算。
