商用车后桥总成三维结构设计

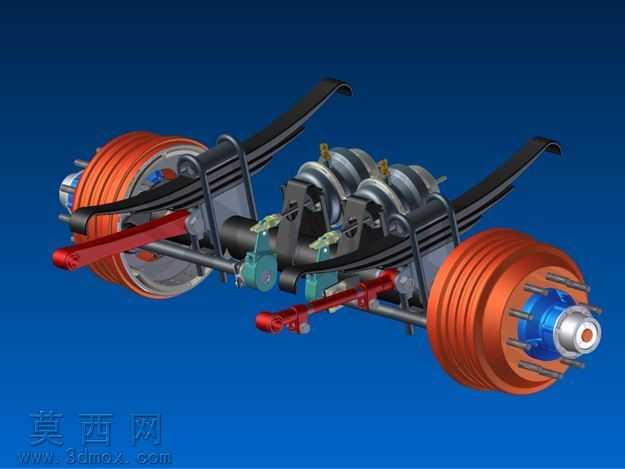

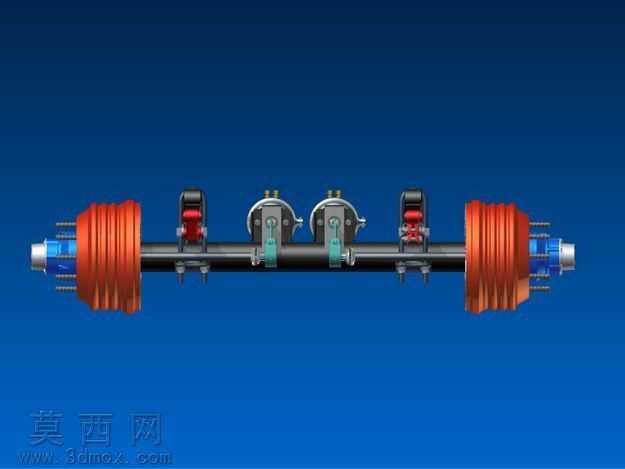

本模型为商用车驱动后桥总成的完整三维设计，采用Autodesk Inventor软件完成全参数化建模，通过精细化的零件建模与装配约束，完整还原了重载商用车后桥的真实结构与装配关系。建模过程中遵循机械设计的公差配合原则，对每个零件的尺寸参数进行严谨设定，确保各部件之间的装配关系符合实际生产的工艺要求。模型整体以深蓝色为渲染背景，通过不同材质的区分清晰展现各部件的功能属性：制动鼓采用橙红色金属材质模拟铸铁制动部件的质感，轮毂轴头部分采用蓝白金属配色展现机加工零件的光洁表面，钢板弹簧采用黑色橡胶与钢材结合的材质表现，还原板簧的叠片结构与弹性特性，推力杆、制动气室等部件分别采用对应工程材质渲染，整体视觉层次清晰，结构辨识度高。结构设计上，该后桥总成包含了完整的行驶系与制动系部件：两侧为鼓式制动机构，集成了制动鼓、制动蹄、制动气室等核心制动部件，可清晰展示制动时的动力传递路径；中部为桥壳与主减速器安装位，预留了传动系统的对接接口；上方匹配多片式钢板弹簧悬架结构，搭配U型螺栓、减震支架、推力杆组件，完整呈现后桥与车架之间的连接与载荷传递路径，同时设置了横向稳定杆安装位，满足重载行驶的稳定性需求。设计过程中充分考虑了商用车重载工况的使用需求，各承载部件的结构厚度、连接点位均参考成熟商用车型的设计参数，板簧的弧度、制动鼓的散热筋结构、轮毂螺栓的排布方式都经过合理性校验，既保证模型的外观还原度，也具备结构设计的参考价值。所有零件均采用实体建模方式构建，无破面、缺件问题，装配体添加了合理的运动约束，可直观展示车轮转动、板簧形变的运动逻辑，可用于商用车底盘结构教学、零部件设计参考、维修装配演示等场景，帮助使用者清晰理解重载商用车后桥的构造原理与各部件的协同工作逻辑。
