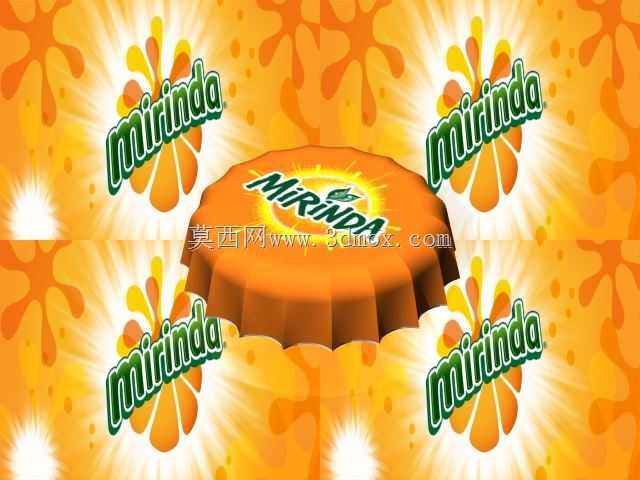

美年达橙味汽水配套密封瓶盖结构设计

　　日常接触的碳酸饮料瓶盖，看似是不起眼的小零件，实则要兼顾密封可靠性、开启便利性、批量生产适配性多重要求，这款针对橙味汽水设计的瓶盖，在结构层面做了多维度的工程考量。先从实际应用场景说起，这类瓶盖主要适配PET材质碳酸饮料瓶口，在饮料灌装完成后的旋盖工序中，要能配合全自动旋盖机的卡爪完成高速旋合，生产线速度通常能达到每小时数万瓶，这就要求瓶盖外侧的防滑齿形角度、齿距必须和旋盖头的卡槽完全匹配，既不能在旋合过程中出现打滑导致旋紧力矩不足，也不能因为齿形过锐在输送过程中刮擦相邻瓶身造成包装外观损伤。这款瓶盖的外侧防滑纹采用了间断式的径向凸齿设计，齿高控制在0.8mm，齿根做了R0.3的圆角过渡，既保证了手动拧开时的摩擦力足够，

　　普通人单手施加2N·m左右的力矩就能顺利开启，也能适配高速生产线的旋盖作业要求，不会出现卡爪打滑的问题。再看密封功能的实现，碳酸饮料内部充有0.3-0.4MPa的二氧化碳，长期存储过程中不能出现漏气导致饮料“没气”的问题，也不能出现漏液污染外包装的情况。这款瓶盖内侧设计了两道密封结构，最外侧是一圈和瓶口端面贴合的环形密封筋，旋紧后密封筋被压缩0.4mm，完全贴合瓶口的平整端面，阻挡液体从螺纹间隙渗出；内侧还有一圈插入瓶口内孔的塞式密封环，过盈量控制在0.25mm，配合瓶口内孔的锥度形成径向密封，两道密封配合，能保证在60℃的高温存储环境、-5℃的冷藏环境下都不会出现密封失效，二氧化碳的年泄漏量控制在2%以内，

　　完全满足碳酸饮料12个月保质期的密封要求。从设计思路上看，这款瓶盖没有做多余的异形结构，整体采用等壁厚设计，主体壁厚控制在1.2mm，既不会因为壁厚过薄导致注塑成型时出现缺胶、变形的问题，也不会因为壁厚过厚造成材料浪费、成型周期过长，适配高速注塑机的生产节奏，单模生产周期可以控制在12秒以内，大幅降低批量生产成本。瓶盖顶部的品牌标识区域做了0.2mm的下沉设计，印刷品牌logo时不会因为和输送导轨摩擦导致图案脱落，标识区域的边缘做了圆角过渡，避免应力集中导致瓶盖顶部受外力冲击时出现开裂。关于安装边界和尺寸适配，这款瓶盖适配标准PCO1881口径的PET饮料瓶口，瓶盖的整体外径32mm，总高度14mm，内螺纹采用多头梯形螺纹，螺距3.

　　5mm，旋合圈数1.5圈，既保证旋紧后有足够的轴向压紧力实现密封，也能让消费者拧开时不需要转动过多圈数，开启体验更好。螺纹的牙型角做了优化，从标准的60度调整为55度，降低螺纹旋合时的摩擦力，旋盖过程中不会出现螺纹错牙导致的密封失效，同时在螺纹末端设计了防盗断开环，环体和瓶盖主体通过8个均匀分布的连接点连接，连接点的断裂力矩控制在1.2N·m，当消费者拧动瓶盖时，连接点会整齐断开，防盗环留在瓶口位置，起到明显的开启标识作用，避免产品被恶意开启后流入市场。另外考虑到碳酸饮料在运输过程中会出现晃动，内部气压短时升高的情况，瓶盖内侧的密封筋做了微倒角设计，当内部气压超过0.6MPa时，密封筋会产生微小变形，缓慢释放过量的气体，避免瓶内压力过高导致爆瓶，同时这个泄压阈值又远高于正常存储的内部压力，不会出现正常存放时漏气的问题。在材料适配层面，整个瓶盖采用食品级PP材质注塑成型，材料的邵氏硬度控制在85HD，既有足够的刚性保证螺纹配合的可靠性，也有合适的弹性让密封结构能产生足够的变形量填补瓶口的微观不平整，实现可靠密封。瓶盖的颜色采用和饮料风味匹配的橙色，表面做了细微的磨砂处理，既提升握持的摩擦力，也能避免表面出现划痕影响外观质感。
