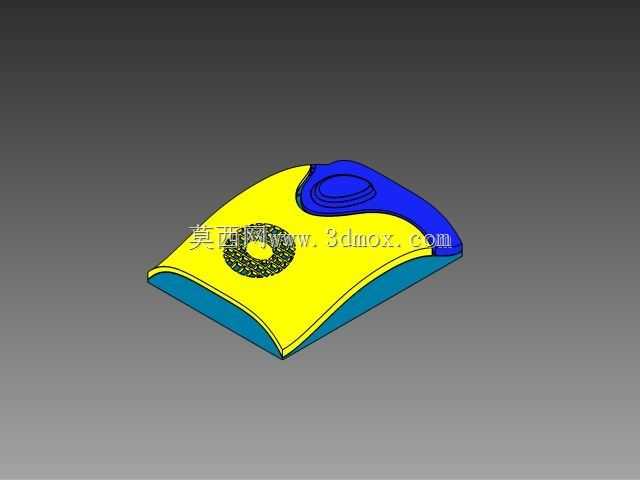

这类曲面壳体结构多应用在小型手持检测设备、便携消费电子外罩、小型工控终端的防护外壳场景中,日常使用时需要兼顾握持贴合度、内部元器件容纳空间与外部抗冲击防护能力,同时曲面过渡区域不能出现应力集中的锐角棱边,避免日常跌落、挤压时出现壳体开裂的问题。设计过程中首先要确定内部核心元器件的排布边界,包括电路板的固定孔位、按键的伸出位置、出声格栅的通风区域,先把内部的安装空间做包络处理,再通过样条曲线勾勒壳体的主轮廓走向,样条线的控制点需要根据握持时的手掌贴合弧度调整,靠近握持区域的曲面曲率要连续,不能出现曲率突变的折面,避免长时间握持产生硌手的触感。壳体的壁厚设计要保持均匀,整体壁厚控制在1.8-2.2mm区间,
曲面转角位置的壁厚差不能超过0.3mm,防止注塑生产时出现缩痕、缺胶的缺陷,顶部的凸起按键区域要做局部加厚处理,加厚区域和主壳体之间做R2以上的圆角过渡,保证按键按压时的结构强度,不会因为反复按压出现连接位置断裂。侧面的出声格栅区域采用阵列式网孔设计,网孔的开孔大小控制在直径2mm,孔间距保持1.5mm,既保证声音传出的通透度,也能阻挡外部的灰尘、细小碎屑进入壳体内部,网孔区域的背面要做0.5mm的沉台,方便后续粘贴防尘网。壳体的上下盖配合位置采用止口结构设计,止口的配合间隙控制在0.1mm,既保证装配时的定位精度,也能避免配合位置出现缝隙过大的问题,止口的转角位置同样要和外曲面保持曲率一致,不能出现直边转角破坏整体的流线型外观。

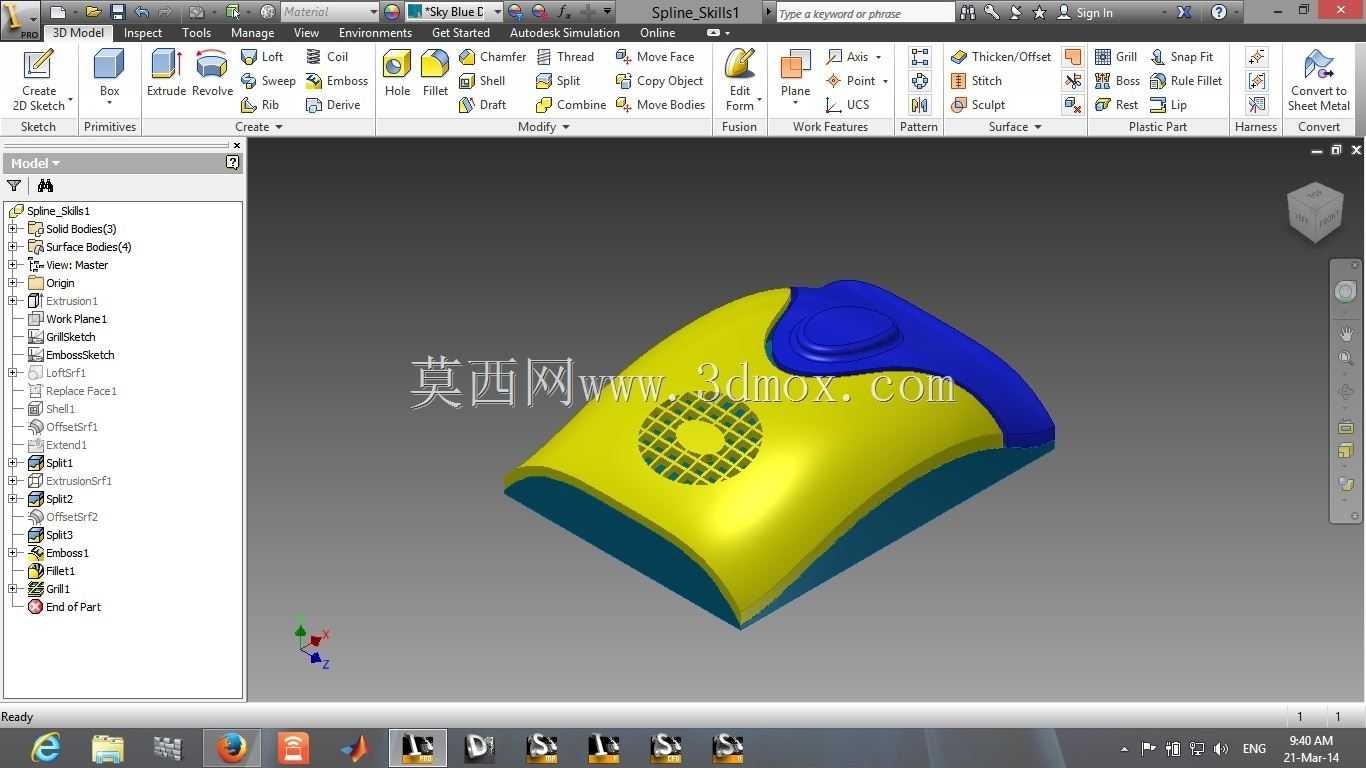

建模过程中使用样条命令构建轮廓时,要注意每段样条线的控制点数量不要过多,单段样条的控制点控制在4-6个即可,过多的控制点会导致曲面曲率调整难度增大,后续修改模型时容易出现曲面褶皱、破面的问题,构建完主曲面后要做曲率分析,检查曲面的G2连续性,保证外观面的光影过渡顺滑,没有明显的凹凸棱线。安装边界方面,壳体内部的电路板固定柱高度要统一,固定柱的根部做R1的圆角加强,固定柱的内孔直径根据选用的自攻螺丝尺寸确定,通常M2的自攻螺丝对应的内孔直径为1.6mm,固定柱的位置要避开曲面的薄壁区域,保证螺丝锁附时不会出现壳体表面缩水的问题。壳体的底部边缘做0.5mm的倒角处理,放置在平面上时不会因为边缘过于锋利刮擦接触面,
同时也能提升壳体放置时的稳定性,不会因为微小的曲面误差出现放置晃动的情况。这类曲面壳体在实际生产中多采用ABS或者PC+ABS的注塑材料,材料的流动性较好,能够完整填充复杂的曲面薄壁区域,同时材料的抗冲击性能也能满足日常使用的跌落防护要求,设计时还要考虑注塑的拔模角度,外表面的拔模角度控制在1度以上,内表面的拔模角度控制在1.5度以上,保证注塑完成后能够顺利脱模,不会出现顶白、拉伤的外观缺陷。
