高精度机械式游标卡尺结构设计

项目分类:量具 发布时间:2026-05-21 ID:1150663
  • 高精度机械式游标卡尺结构设计
  • 高精度机械式游标卡尺结构设计
  • 高精度机械式游标卡尺结构设计
  • 高精度机械式游标卡尺结构设计

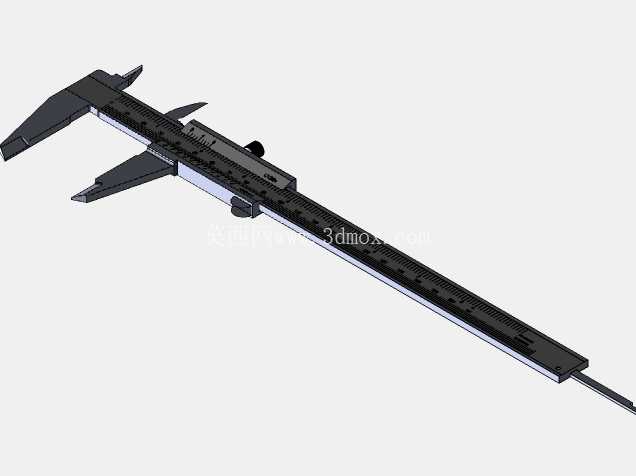

  在机械加工现场、模具修配工位、来料检验环节,游标卡尺是一线操作人员接触频率最高的接触式测量器具之一,这套三维结构完整还原了机械式游标卡尺的全部装配关系,从主尺尺身的刻度基准、游标尺框的滑动配合结构,到内外量爪的测量工作面、深度测杆的联动结构,甚至包括尺框上方的锁紧螺钉、微动调节滚轮的细节都做了完整还原,没有省略任何实际装配需要的结构特征。从实际使用场景来看,这类机械式游标卡尺不需要外接电源,不受车间油污、切削液飞溅、电磁干扰的影响,在机加工车间的粗加工尺寸核验、钣金件的折弯尺寸抽检、注塑件的毛边余量确认、装配工位的配合间隙排查场景中,比数显卡尺的环境适应性更强,不会因为电池亏电、感应芯片进油出现读数跳变的问题,是生产现场兜底的基础测量器具。

  从结构设计逻辑来看,主尺采用整体不锈钢型材加工的思路,尺身的直线度公差控制在0.02mm每米范围内,主尺刻度面做了哑光镀铬处理,避免车间强光下读数反光,内外量爪和主尺是一体铣削成型,不存在拼接装配的间隙,保证量爪测量面和主尺基准面的垂直度公差。游标尺框和主尺的配合采用间隙0.01-0.03mm的滑动配合,尺框内侧加工有聚四氟乙烯材质的导向镶条,长期滑动不会磨损主尺的刻度基准面,锁紧螺钉采用前端顶紧的结构,拧紧时不会带动尺框产生微位移,避免锁紧后出现读数偏差。

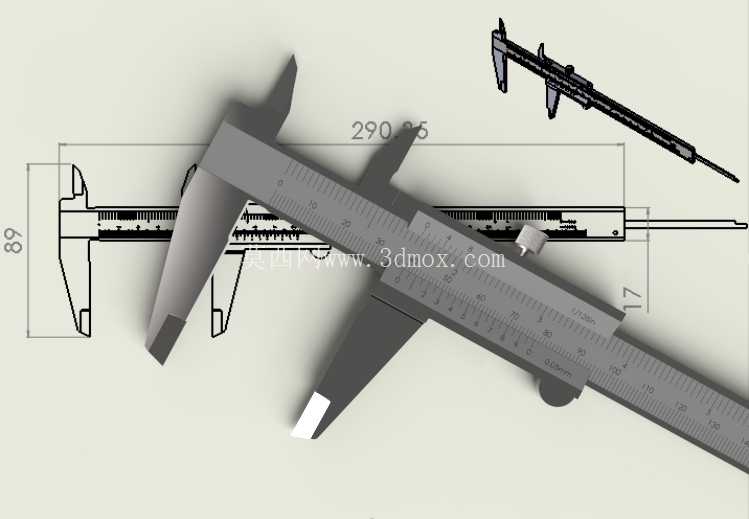

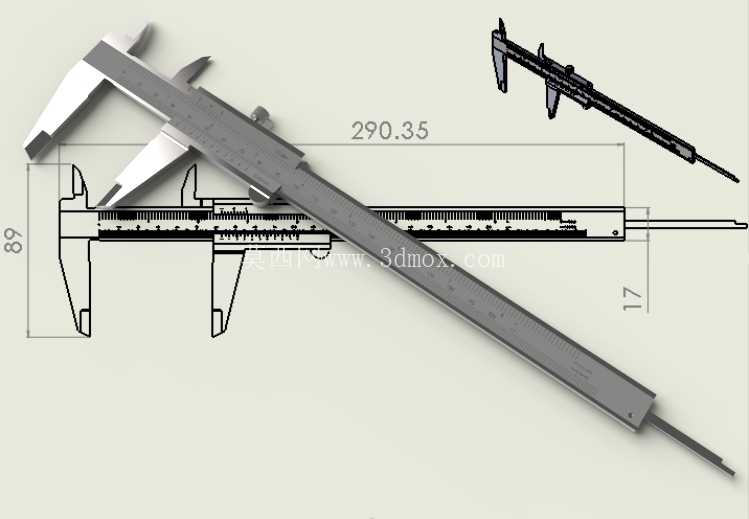

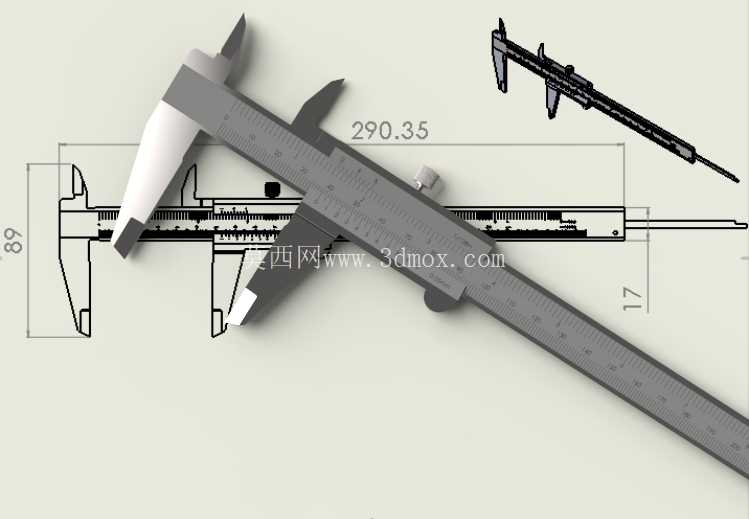

  深度测杆和游标尺框采用尾部销钉固定,测杆的底面和主尺尾部端面保持齐平,测量深度尺寸时,测杆随尺框滑动伸出,测量端面和主尺基准面的平行度公差控制在0.01mm以内,不会因为测杆歪斜出现深度测量误差。从尺寸边界来看,这套模型还原的是0-300mm量程的常用规格游标卡尺,主尺总长度控制在320mm左右,尺身宽度17mm,量爪的最大张开距离对应300mm量程,外量爪的测量面长度45mm,可以满足外径、长度、台阶尺寸的测量需求,内量爪的刀口宽度3mm,可以伸入直径5mm以上的内孔完成内径测量,深度测杆的伸出长度和量程匹配,最大测量深度300mm,完全覆盖常规机械加工零件的尺寸测量范围。

  微动滚轮结构设置在尺框的拇指操作位置,单手握住尺身的时候拇指可以自然拨动滚轮,实现游标尺框的微量进给,在快接近被测工件表面的时候,通过滚轮微调可以避免量爪撞击工件表面,保护测量面的精度,也能保证测量力控制在合理范围,不会因为尺框推动力度过大导致量爪弹性变形,出现测量值偏小的问题。从装配关系来看,所有零件的配合公差都按照实际量具的装配要求做了预留,主尺和尺框的导向槽、锁紧螺钉的螺纹孔、深度测杆的安装槽、滚轮的转轴孔都做了对应的结构避让,建模过程中没有出现零件干涉的问题,完全可以直接导出工程图用于机加工艺的参考,也可以作为量具类教学演示的三维素材,帮助新入行的机械从业者理解游标卡尺的读数原理、结构组成和装配逻辑。在实际的生产场景中,很多一线操作人员对游标卡尺的结构理解不深,经常出现锁紧螺钉拧得过紧导致尺框变形、滑动面进铁屑没有及时清理导致主尺磨损、测量内孔时量爪没有找正导致读数偏差的问题,通过完整的三维结构模型,可以直观展示每个结构的作用,比如导向镶条的磨损更换位置、锁紧螺钉的顶紧面位置、深度测杆的联动方式,比二维图纸的展示效果更直观,也能帮助工装设计人员在设计检具的时候,参考游标卡尺的滑动配合结构,优化自制检具的导向和锁紧设计。
