弧形立柱式院系机械部门标识立牌设计

　　这款弧形立柱式标识立牌，主要应用于高校机械院系实训中心入口、机械创新实验室外廊、工程训练中心公共展示区这类场景，作为院系部门的视觉识别载体，同时也可作为机械加工实训的展示样件，向到访人员、低年级实训学生直观展示曲面铣削、立体字加工、装配定位这类常规机加工工艺的落地效果。从实际使用角度出发，立牌的核心功能是完成固定区域的部门标识传递，同时兼顾机械专业的展示属性，区别于普通平面喷绘标识牌，全金属质感的立体结构更契合机械院系的专业氛围，也能在长期使用中耐受公共区域的磕碰、温湿度变化，不会出现喷绘起翘、褪色这类平面标识的常见问题。

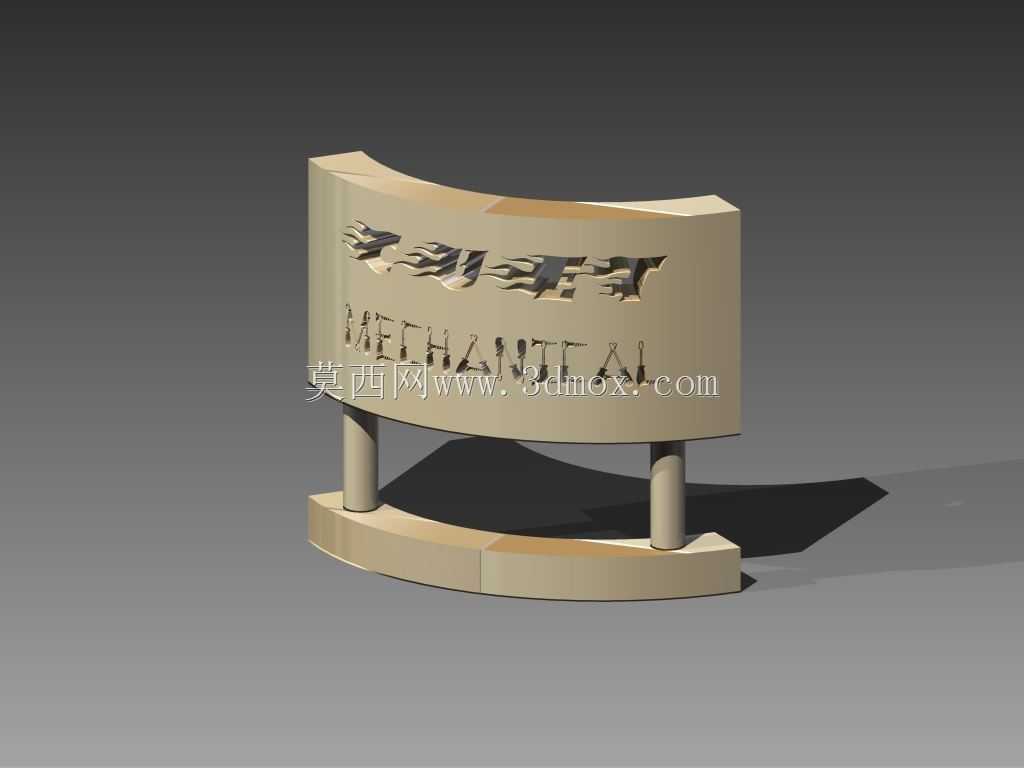

　　设计过程中首先确定了整体的弧形主面板形态，摒弃了传统直板标识的生硬感，弧形面板的曲率经过反复调整，适配人站立在立牌正前方1.5米到3米区间的观看视角，避免曲面过大导致文字变形、曲面过小失去设计感的问题。主面板上的立体文字采用下沉式嵌装结构，文字轮廓与面板上的铣削槽位完全贴合，不需要额外粘接即可通过过盈配合完成初步定位，后续加装紧固螺丝即可实现永久固定，避免长期户外使用出现立体字脱落的问题。文字的凸起高度控制在8毫米，既保证足够的立体光影效果，又不会因为凸起过高积灰、增加清理难度。

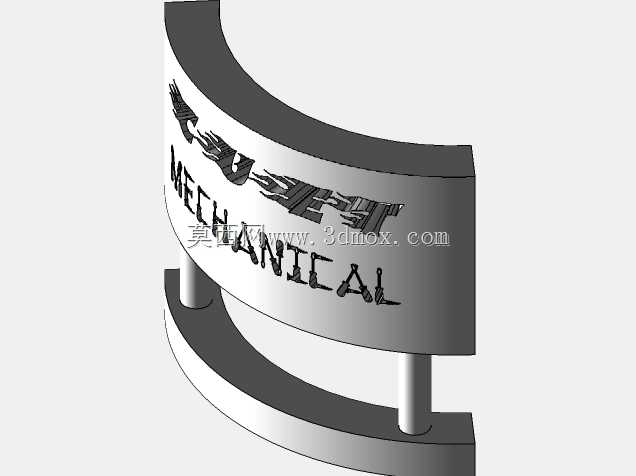

　　支撑结构采用双圆柱立柱设计，两根立柱分别布置在弧形面板的两个下端点位置，立柱与主面板的连接位置做了内嵌式定位台，立柱上端插入面板底部的定位孔后，通过侧面的紧定螺丝完成锁固，装配时不需要复杂的对位，单人即可完成整机组装。底部的弧形底座与上方主面板曲率保持一致，既保证视觉上的统一性，也通过更大的接地面积提升整体放置稳定性，底座内部预留了配重块安装腔，放置在室内光滑地砖区域时，可以根据需要加装铸铁配重块，避免意外触碰导致立牌倾倒；如果是需要长期固定在室外地面的场景，底座上预留了四个沉头安装孔，可以直接通过膨胀螺栓与地面完成硬连接，不需要额外焊接安装支架。

　　尺寸边界方面，整牌总高度控制在1.2米，符合成年人站立时的平视高度范围，不需要抬头或低头即可清晰看到面板上的全部文字内容；主面板的弧形展开宽度为1.5米，弧面半径为2米，在正前方观看时文字不会出现明显的透视变形；立柱直径为60毫米，壁厚选择3毫米的不锈钢管材，兼顾结构强度与材料成本，不会因为壁厚过薄出现受力弯折，也不会因为壁厚过徒增整体重量；底座的宽度为200毫米，厚度为15毫米，接地边缘做了R5的圆角处理，避免尖锐边角磕碰过往人员。

　　从加工工艺适配角度，整个立牌的所有零部件都可以通过常规的三轴数控铣削、普通车削、激光切割工序完成加工，不需要五轴设备即可实现全部结构的生产，非常适合作为机械院系金工实训的综合训练课题，学生可以独立完成从图纸建模、工艺编排、零件加工到整机组装的全流程操作，加工完成的成品可以直接作为院系的实际标识牌投入使用，兼具实训价值与实用价值。结构设计时所有的棱边都做了倒角处理，没有尖锐的外露边角，公共区域使用时的安全性有足够保障，各连接位置的公差配合都按照IT7级精度设计，普通机加工设备即可达到装配要求，不需要过高的加工精度即可实现顺畅装配，降低生产与实训的加工难度。
