钢铁侠头盔造型创意结构设计作品

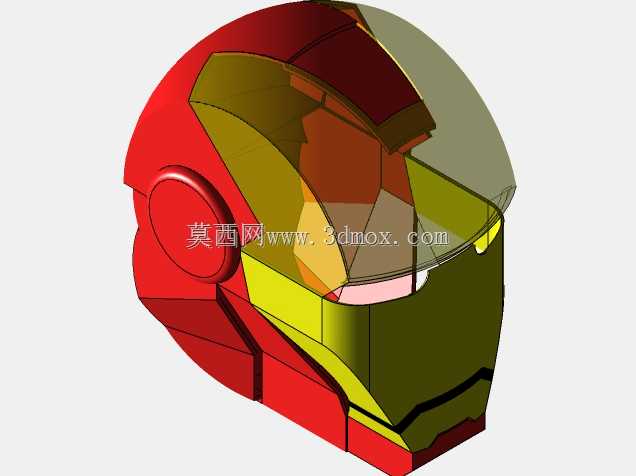

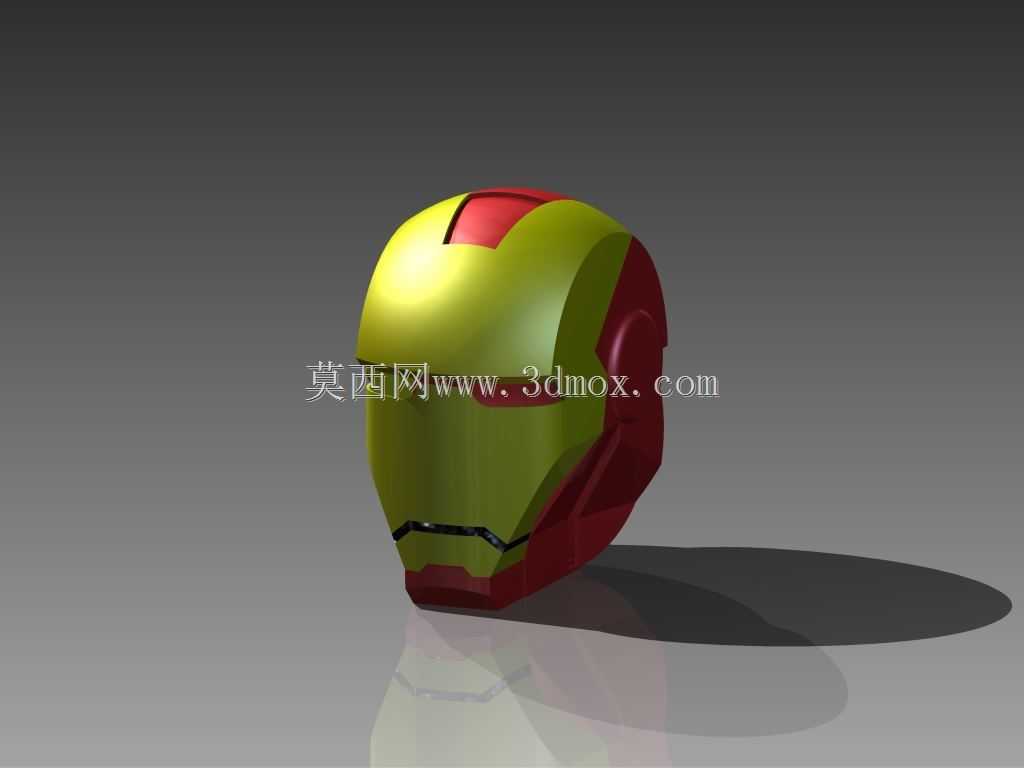

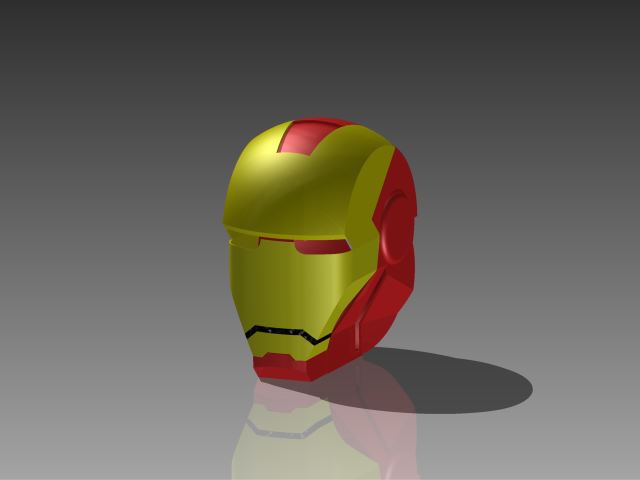

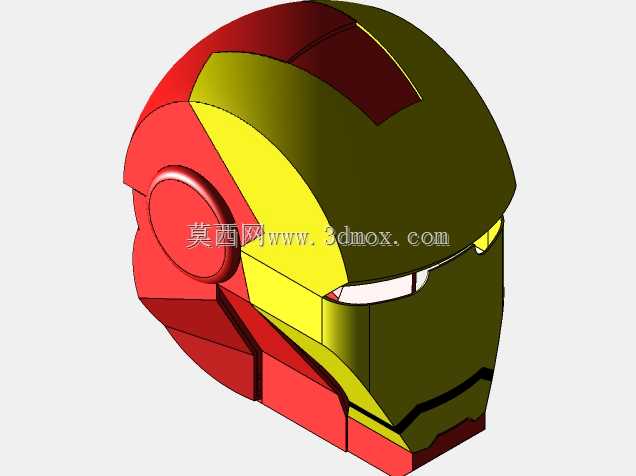

　　该作品为影视IP衍生的创意头盔结构设计，核心应用场景覆盖影视道具制作、潮玩手办开发、cosplay装备定制以及创意摆件生产领域，在实际落地环节可作为手办开模的原型参考、定制道具的结构基准，也可作为曲面建模教学的典型练习案例，帮助结构设计从业者掌握复杂双曲率曲面的建模逻辑。从功能特性来看，该头盔整体采用一体化曲面包覆结构，还原影视形象的标志性轮廓，面部区域预留了可视窗口的安装边界，头围部分按照成人常规头型尺寸做了适配设计，内部预留了缓冲衬垫的安装空间，边缘做了圆角过渡处理避免穿戴时出现剐蹭问题，顶部与侧部的曲面分块完全匹配影视设定的色块分界，可直接作为后期分色喷涂、分件组装的结构参考。设计过程中优先处理曲面的连续性问题，

　　所有外露曲面均达到G2连续标准，避免出现曲面褶皱、棱线错位的问题，建模时先通过草绘勾勒出正面、侧面、顶面三个方向的轮廓控制线，再通过放样、边界混合等命令生成基础曲面，之后对曲面进行曲率分析，调整控制点位置让曲面光影过渡自然，尤其是下颌与侧盔的衔接位置，反复调整曲面权重让线条流畅无突兀转折。外形尺寸方面，整体高度控制在280mm左右，宽度控制在220mm，前后深度控制在260mm，完全匹配常规成人头围的穿戴需求，安装边界上，盔体厚度统一设置为3mm，满足3D打印或者树脂翻模的工艺要求，面部可视区域的开口尺寸按照人眼视野范围做了优化，水平视野覆盖120度，垂直视野覆盖60度，不会遮挡正常视线，盔体底部开口做了收边处理，

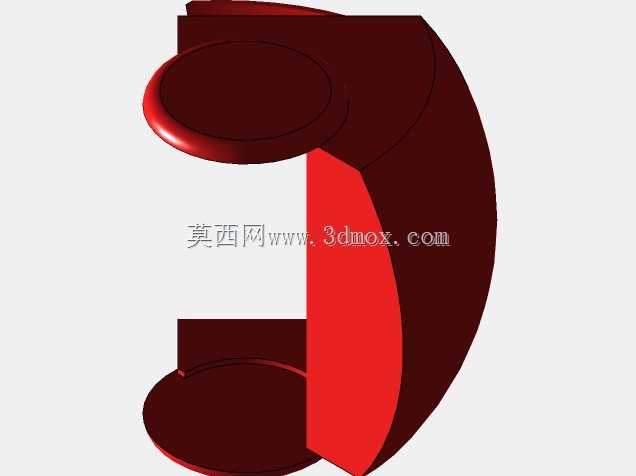

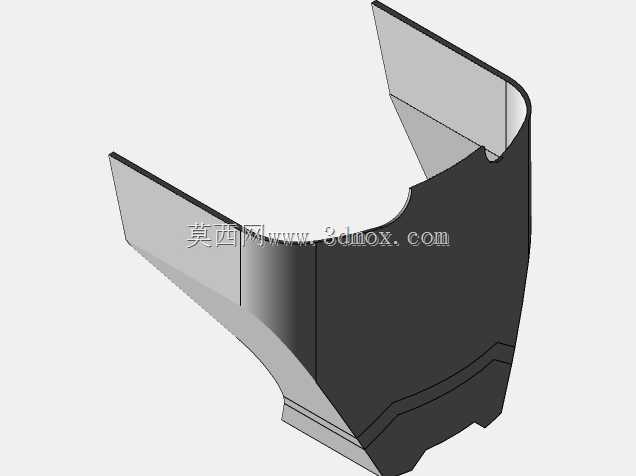

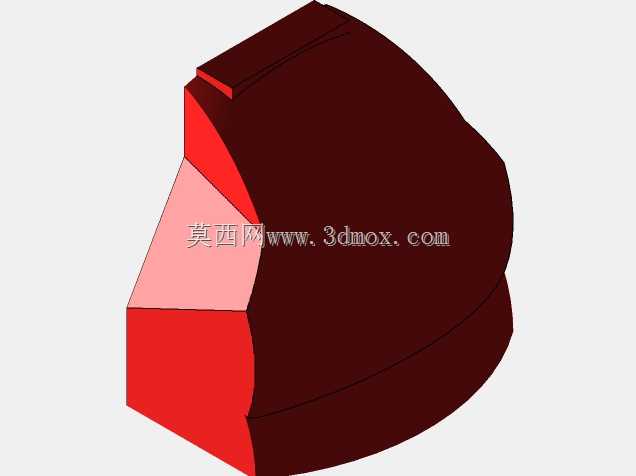

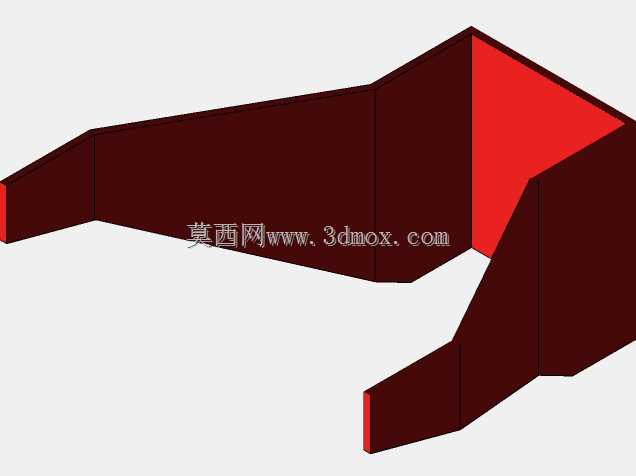

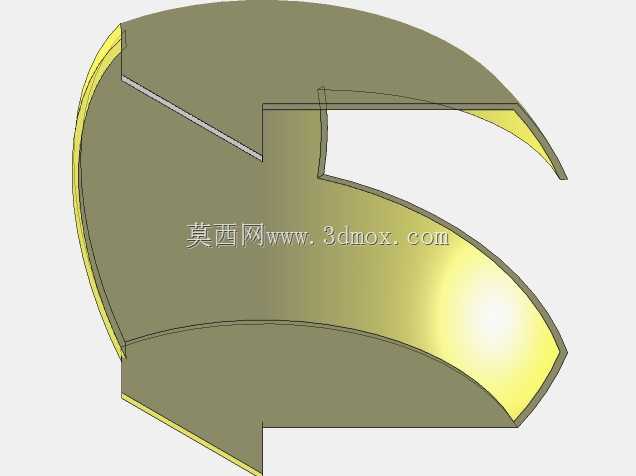

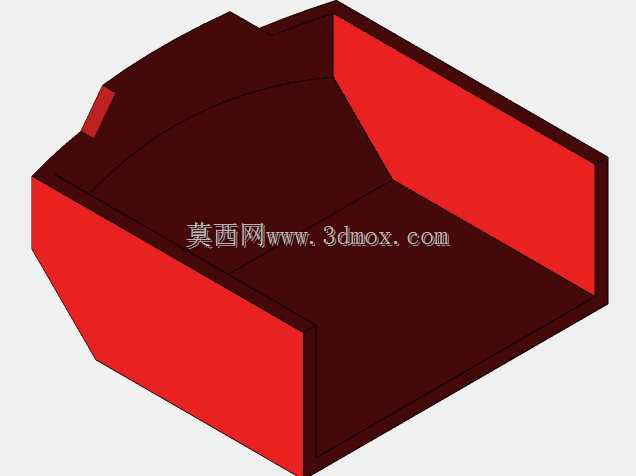

　　可直接适配常规的头盔内衬卡扣安装位，不需要额外做结构修改。在实际生产适配中，该结构可直接导出用于FDM或者光固化3D打印，分件时可按照色块分界拆分为额部红件、主体金件、侧部红件、下颌黑件四个部分，拼接位置预留0.2mm的装配间隙，配合定位柱可实现无胶拼接，也可根据实际生产需求调整壁厚，适配注塑开模的工艺要求，对于手办生产场景，可等比例缩放至1/6、1/12等常规手办比例，缩放过程中曲面不会出现变形问题，所有圆角、棱线特征都能完整保留。从结构设计的角度来看，这类复杂曲面造型的核心难点在于平衡外观还原度与结构实用性，设计时没有为了完全还原影视形象而牺牲穿戴的舒适性，比如在耳部位置特意做了内凹处理，避免佩戴时挤压耳朵，

　　后脑位置做了轻微的外凸设计，适配头型的后部轮廓，长时间穿戴也不会出现明显的压迫感，盔体内部还预留了通风孔的安装位，可根据需求加装小型通风模块，提升穿戴时的透气性。对于三维建模从业者来说，该模型可作为复杂曲面建模的练习范本，通过拆解该模型的建模步骤，可掌握多轮廓线拟合曲面、曲面曲率调整、分件结构设计等实用技能，在日常的创意产品设计、道具结构设计工作中，这类曲面处理逻辑也可直接复用，比如在设计个性化头盔、创意外壳类产品时，可参考该模型的曲面构建思路，先确定核心轮廓控制线，再逐步生成曲面、调整曲率、优化细节，最终兼顾外观效果与结构实用性。
